solidworks压力容器设计

在 ‌SolidWorks‌ 中进行压力容器设计，主要涉及 ‌建模‌、‌参数化配置‌ 和 ‌仿真分析‌ 三个核心环节。以下是基于最新公开资料整理的关键内容：

‌一、建模与参数化设计‌

‌创建参数化图库‌：可建立常用压力容器（如立式、卧式）的模板，通过定义内径、高度、壁厚等尺寸驱动快速生成模型。例如，设置 D2=圆筒内径、H1=圆筒高度、H2=封头高度 等参数，实现一键修改‌‌

‌向导式建模‌：适用于标准化设备（如换热器、储罐），通过输入设备直径、管口表等参数，批量生成3D模型，大幅提升效率‌‌

‌常用零部件建模‌：

封头类型：椭圆形（EHA/EHB）、碟形（THA/THB）、球冠形（SDH）、锥形（CHA）等‌‌


法兰、垫片、紧固件可依据 HG/T 20615-2009 等标准建库‌‌

‌二、仿真分析（使用 SOLIDWORKS Simulation）‌

‌压力容器设计算例‌：

用于组合多个静态载荷工况（如内压、热载、地震载等）。

支持 ‌线性组合‌ 或 ‌SRSS（平方和开方法）‌ 合成结果‌‌

‌关键限制‌：

材料、约束、接触、网格等必须一致，仅载荷可变。


仅适用于线性范围，‌不能使用“大位移”或“无穿透”接触‌‌‌

‌应力线性化工具‌：可分离薄膜应力与弯曲应力，用于评估强度‌‌

‌疲劳分析‌：

需先完成结构静力、热力、热应力分析。

可定义多载荷事件（如压力 0.066~3.3 MPa，热流 0~1471.8 W/m²），结合 S-N 曲线评估寿命‌‌

注意：螺栓等局部高应力区可能需细化模型以避免误判‌‌

‌三、辅助功能‌

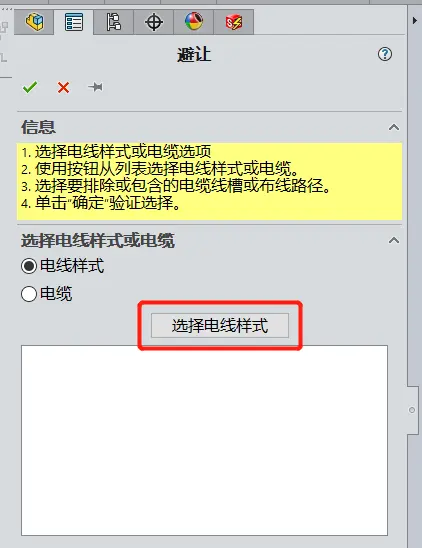

‌Routing 管路设计‌：通过插件启用 ‌SOLIDWORKS Routing‌，调用标准管路库，快速连接压力容器管口‌‌

‌工程图与数据表‌：可自动生成明细表、管口表、技术要求等，支持 Excel 数据导入导出‌‌
