solidworks画简单设计

在 SolidWorks 中完成“简单设计”，通常指快速构建基础几何体或常用零件（如笔筒、盒子、艺术摆件等）。根据近期公开资料，以下是‌高效、适合初学者的通用方法‌：

‌一、通用建模流程（适用于多数简单设计）‌

‌新建零件‌

打开 SolidWorks → “文件” → “新建” → 选择“零件” → 点击“确定”。

‌绘制草图‌

选择基准面（如“前视基准面”）进入草图模式。

使用基本工具绘制轮廓（如矩形、圆形、多边形、样条曲线等）。

添加尺寸约束和几何关系（如相切、垂直、对称）以确保参数化控制。

‌生成特征‌


根据设计需求选择操作：

‌拉伸凸台/切除‌：用于创建实体或挖孔。

‌旋转凸台‌：适合对称回转体（如杯子、轴类）。

‌扫描‌：沿路径生成复杂截面（如弯管、螺旋结构）。

‌放样‌：用于多截面过渡形状（如曲面盒子、艺术造型）。

‌使用阵列与镜像提升效率‌

‌线性阵列 / 圆周阵列‌：快速复制重复特征（如网状线条、通风口）。

‌镜像‌：对称结构只需建一半，另一半镜像生成。

‌添加细节与外观‌

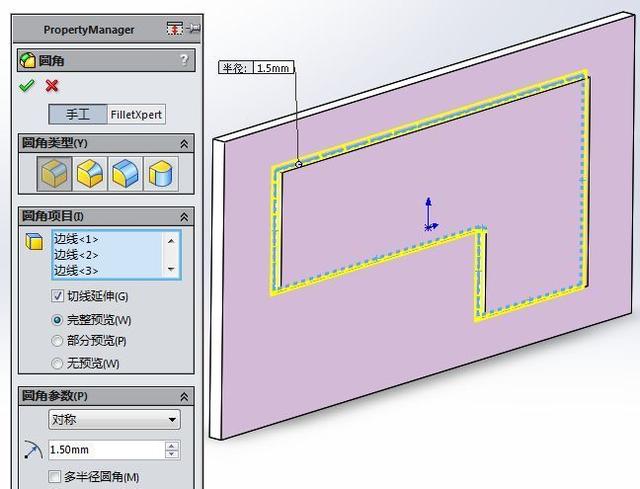

使用‌圆角/倒角‌美化边角。

通过“外观”库赋予材质、颜色，提升可视化效果。

‌二、典型简单设计案例参考‌

‌镂空笔筒‌：利用“拉伸 + 螺旋线 + 扫描 + 圆周阵列”在 3 分钟内完成 ‌‌

‌曲面盒子‌：通过“草图 + 曲面扫描 + 加厚 + 切除”实现薄壁结构 ‌‌

‌艺术摆件‌：结合“样条曲线 + 扫描 + 曲面阵列 + 删除实体”构建复杂形态 ‌‌


‌钣金箱子‌：使用“基体法兰 + 边线法兰 + 闭合角 + 成形工具”快速成型 ‌‌

‌三、推荐学习资源（2026 年最新）‌

【2026新版】SolidWorks钣金与焊件设计教程全集 —— 从零基础到精通 ‌‌

SolidWorks扫描+阵列，3分钟搞定镂空网状笔筒 —— 实战案例 ‌‌

SolidWorks建模案例分享鱼发夹 —— 简单造型快速建模 ‌‌

提示：若需具体某类零件（如“心形”“灯笼”）的建模步骤，可进一步说明需求，提供对应教程链接。
