当前位置：服务支持 >  技术文档 >  sw局部剖视图咋做

sw局部剖视图咋做

阅读数 7
点赞 0
article_banner
在 SolidWorks 中创建‌局部剖视图‌（即"断开的剖视图"）主要通过绘制闭合轮廓定义剖切区域，设置深度后生成。‌‌‌

操作步骤

‌准备工程图‌：打开或新建工程图文件，从三维模型生成所需视图。

‌选择断开的剖视图工具‌：在工程图选项卡中点击"断开的剖视图"按钮，或依次单击‌插入→工程图视图→断开的剖面视图‌。

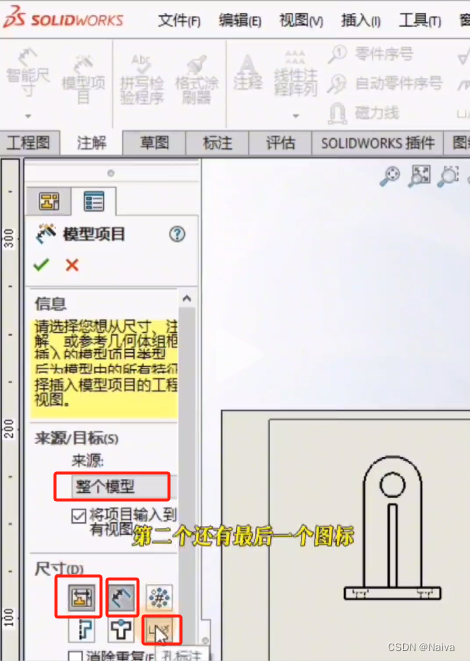

sw局部剖视图咋做

‌绘制剖切区域‌：在目标视图上使用‌样条曲线‌绘制一条‌闭合轮廓‌，圈定需要剖切的局部区域。

‌设置剖切深度‌：在左侧属性栏中输入剖切深度数值，确保深度能完全切穿目标结构。

sw局部剖视图咋做

‌确认生成‌：点击确认按钮，软件自动生成断开的剖视图，显示内部结构细节。‌‌‌

关键注意事项

剖切区域必须是‌封闭的闭合轮廓‌，否则无法识别。

可在局部视图上继续添加断开剖面视图，实现多层局部剖切。

剖切深度需根据实际情况调整，确保完整展示内部特征。‌‌‌
