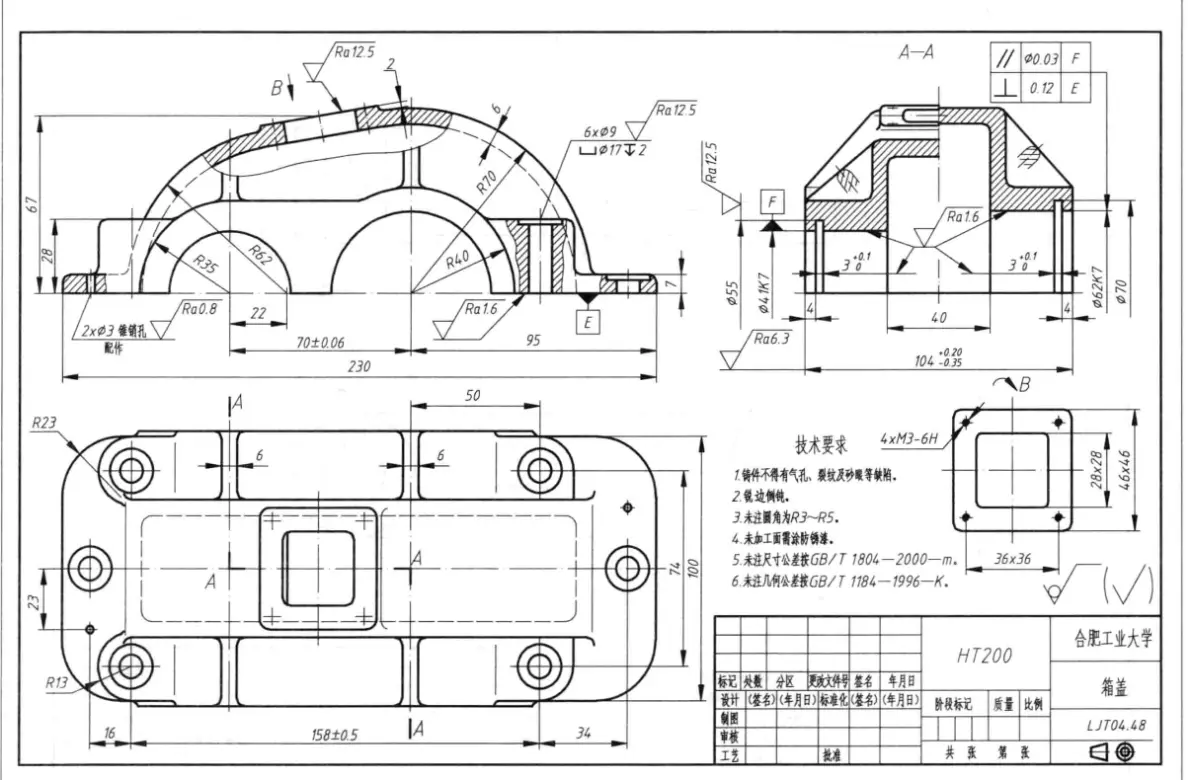

sw工程图局部剖视图怎么修改

在 SolidWorks 工程图中修改‌局部剖视图‌（也称“断开的剖视图”或“Break-View”），主要涉及调整剖切范围、深度、轮廓形状等。以下是基于最新公开资料整理的操作步骤：

‌修改局部剖视图的关键方法‌

‌调整剖切轮廓‌

双击局部剖视图的剖切边界（即绘制的闭合样条曲线或直线），进入草图编辑模式，可拖动控制点或修改尺寸来改变剖切范围。

‌修改剖切深度‌

选中局部剖视图 → 在左侧 ‌PropertyManager‌ 中找到 ‌“深度”‌ 选项 → 输入具体数值或选择“到指定面”（Up to Surface），避免误剖非目标区域 ‌‌


‌更改剖切方向或反转‌

在 PropertyManager 中勾选 ‌“反转方向”‌ 或通过拖动剖切线上的粉色箭头调整剖切方向 ‌‌

‌隐藏/显示剖切线‌

右键单击局部剖视图 → 选择 ‌“隐藏剖切线”‌ 或 ‌“显示剖切线”‌ 以控制图纸整洁度 ‌‌

‌修改剖面线样式（线型、比例、角度）‌


右键单击剖面区域 → 选择 ‌“属性”‌ → 在 ‌“剖面线”‌ 选项卡中可更换样式、调整比例和角度 ‌‌

‌重新定义剖切区域（需重新绘制）‌

若原轮廓不适用，可删除当前局部剖视图 → 重新使用 ‌“断开的剖视图”‌ 工具（工具栏图标为带圆圈的剪刀）→ 绘制新的闭合轮廓并设置深度 ‌‌

‌注意事项‌

局部剖视图必须使用 ‌“断开的剖视”‌（Break-View）命令创建，而非普通剖面视图，否则无法精确控制局部范围 ‌‌

确保剖切轮廓为‌完全封闭‌，否则系统无法识别有效剖切区域 ‌‌

若需精细控制，建议启用 ‌“区域范围”‌（Region Scope）选项，限定剖切仅作用于指定区域 ‌‌

如需官方操作演示，可参考：SolidWorks 帮助 - 局部剖视图 ‌‌
