solidworks内螺纹孔画法

SolidWorks中绘制内螺纹孔主要有‌装饰螺纹线‌、‌异形孔向导‌和‌扫描切除‌三种方法。‌‌‌

装饰螺纹线画法

此方法仅添加螺纹视觉标识，不生成实体螺纹几何，常用于工程图标注。‌‌‌

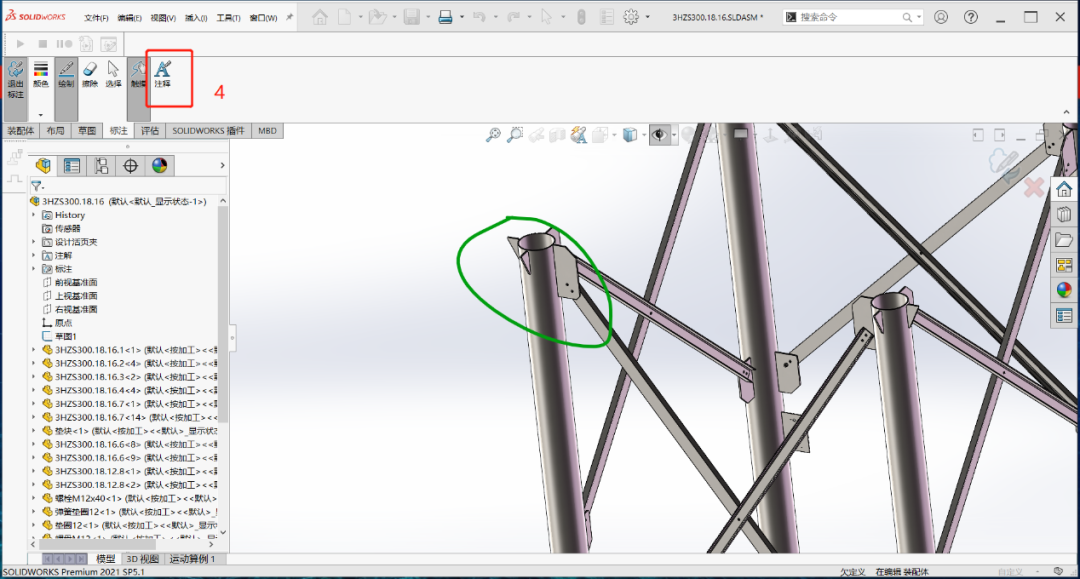

‌操作步骤‌：在零件文档中，选中需添加螺纹的圆柱面或孔壁，从“注解”工具栏点击“装饰螺纹线”命令，在属性面板中设置螺纹类型（内螺纹）、标准规格（如ISO）、公称直径等参数后确认。

‌注意事项‌：装饰螺纹线不影响模型质量与后续制造工艺，主要用于快速示意。‌‌‌

异形孔向导画法


这是创建标准内螺纹孔最便捷的方法，可一键生成符合国标/国际标准的螺纹孔特征。‌‌‌

‌操作步骤‌：

在特征工具栏中选择“异形孔向导”。

在“孔规格”选项卡中选择“螺纹孔”类型，设置标准（如ISO）、规格（如M10）、终止条件（盲孔或贯穿）以及螺纹深度、钻孔深度等参数。

点击“位置”选项卡，选择放置面（如草图平面）并定位孔中心点，确认后生成螺纹孔。‌‌‌

‌关键参数‌：


‌螺纹孔钻头类型和深度‌：控制间隙孔深度，类型可选盲孔或贯穿；深度字段右侧按钮可链接钻孔和螺纹深度以自动计算正确值。

‌螺纹类型和深度‌：螺纹类型包括盲孔（2*直径）或贯穿；更改深度时需激活链接按钮以确保几何正确。‌‌‌

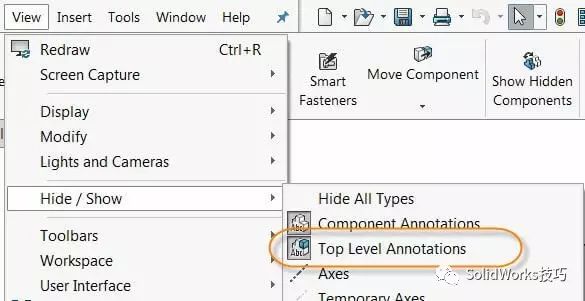

‌显示螺纹‌：生成孔后，右键注解→细节，在注解属性中勾选“上色的装饰螺纹线”以视觉显示螺纹。‌‌‌

扫描切除画法

此方法生成真实三维螺纹几何，适用于需要实体螺纹的仿真或高精度建模场景。‌‌‌

‌操作步骤‌：


‌创建螺旋路径‌：在已打好的底孔圆柱面上，使用“曲线”工具栏中的“螺旋线/涡状线”命令，设定螺距、圈数、高度等参数。

‌绘制螺纹轮廓‌：在垂直于螺旋线的基准面上绘制闭合轮廓（如三角形），轮廓尺寸需小于螺距以避免干涉。

‌扫描切除‌：使用“特征”工具栏中的“扫描切除”，选择螺纹轮廓为轮廓、螺旋线为路径，完成切除生成内螺纹。‌‌‌

‌注意事项‌：

仅使用一条从原点开始的竖直中心线定义螺距。

螺距高度必须大于轮廓圈数之间的间距，避免轮廓相交。

单位制影响螺距定义：英寸单位按每单位圈数（如每英寸螺纹数），公制单位按每圈单位数（如每螺纹毫米数）。‌‌‌
