在 SolidWorks 中将实体零件转换为钣金零件,主要通过转换到钣金命令实现,该功能支持指定厚度、折弯及切口参数。
基本操作流程
启动命令:打开实体零件后,点击“钣金”工具栏中的转换到钣金,或通过“插入”>“钣金”>“转换到钣金”访问。

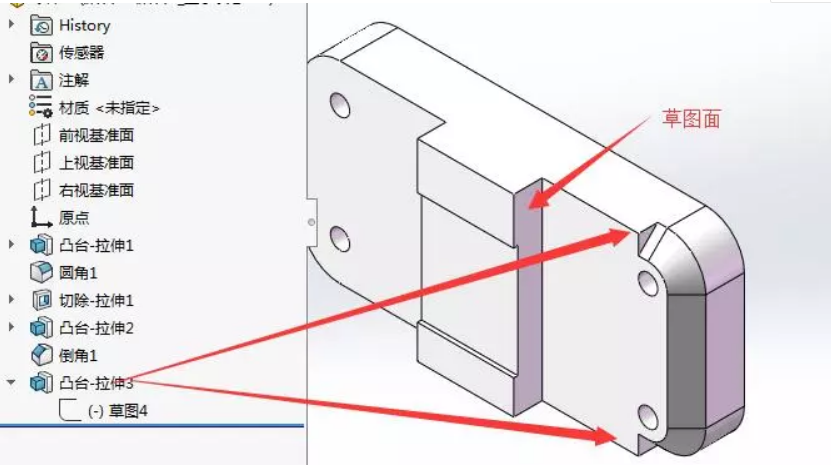

设置参数:在 PropertyManager 中设定钣金厚度、默认折弯半径,并选择一个面作为固定面。
选择边线:在折弯边线下选择形成折弯的模型边线,软件会自动选择所需切口边线。
完成转换:确认切口缝隙及释放槽类型(如矩形、撕裂形),单击确定即可完成建模。
关键参数设置
固定面与厚度:定义钣金零件中不移动的面作为展开基准,需输入钣金厚度和默认折弯半径。
规格表选项:若需使用规格表,可在钣金规格下选择并浏览到对应表格,自动匹配参数。
切口与释放槽:可手动编辑切口缝隙,并为插入折弯添加自动切释放槽,类型包括矩形、撕裂形或矩圆形。
保留实体:若希望保留原始实体特征用于其他用途,可勾选转换到钣金选项中的保留实体功能。
注意事项与前提实体要求:输入零件通常需为固定厚度,带有抽壳或圆角特征的实体可直接转换。
复杂处理:若实体结构复杂,可能需要先使用“分割”工具将零件拆分为多个薄片再分别转换。
版本兼容:2020 及更高版本支持转换多个脱节薄片共用一个折弯面,优化了释放槽逻辑。
