sw将装配体转换成零件

SolidWorks（SW）提供了两种主要方法将装配体转换为零件文件：‌通过“文件”菜单中的“另存为”功能保存为零件（.sldprt）‌，或使用‌“制作多实体零件”功能转换为一个链接到原始装配体的多实体零件‌。‌‌‌

方法一：通过“另存为”保存为零件文件

‌打开装配体‌：启动SolidWorks并打开需要转换的装配体文件。‌‌‌

‌选择“另存为”‌：点击菜单栏中的“文件” → “另存为”。‌‌‌

‌设置保存选项‌：

‌保存类型‌：在对话框中，将“保存类型”选择为“零件”（.sldprt或*.part）。


‌保存选项‌：在弹出的“保存为零件”或类似对话框中，根据需要选择保存范围。

‌外部面‌：仅保存从外部可见的面，可极大压缩文件体积。

‌外部零件‌：保存所有外部零部件。

‌所有零部件‌：保存装配体中的所有零部件。

‌简化选项‌：在系统选项中，可以设置根据零部件体积、可见性或是否为紧固件等条件自动移除部分零部件以进一步简化模型。‌‌‌

‌完成保存‌：指定文件名和保存路径，点击“保存”即可生成零件文件。‌‌‌


方法二：使用“制作多实体零件”功能转换为多实体零件

‌启动功能‌：在装配体环境中，通过“插入”菜单或特征工具栏找到并启动“制作多实体零件”功能。‌‌‌

‌配置转换选项‌：在PropertyManager中设置以下选项：

‌配置‌：如果装配体有多个配置，需指定要转换的配置。

‌转移‌：选择要转移到新零件中的实体、参考几何体和材料。

‌连接‌：默认新零件会链接到原始装配体。对原始装配体的更改会自动反映在新零件中，但对新零件的编辑不会反向影响装配体。


可选择“断开与原始装配体的链接”以独立工作。

‌视象属性‌：可选择从装配体拓展颜色等属性到新零件。‌‌‌

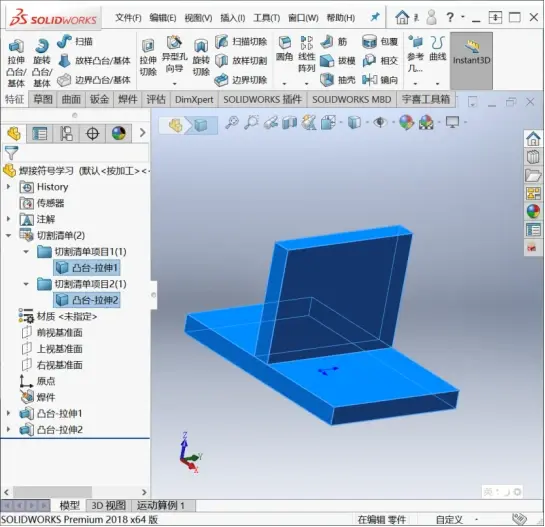

‌生成零件‌：单击确认后，将生成一个新的多实体零件文件，其中实体按原装配体中的零部件分组并继承其名称与位置。‌‌‌

注意事项与区别

‌“另存为”零件‌：生成一个独立的零件文件，与原装配体无链接关系。可选择简化模型以减小文件体积。转换后，原零件的特征历史可能丢失，编辑能力受限。

‌“制作多实体零件”‌：生成一个与原装配体保持链接的多实体零件。当装配体更新时，此零件可同步更新，适用于需要保持关联的场景。

‌操作目的‌：“另存为”常用于简化模型、共享或存档；“制作多实体零件”常用于在零件环境中继续使用装配体几何并保持关联。‌‌‌
