Creo晶格运用的实战技巧

下面这种孔怎么做？

这种图形的常规方法是用填充阵列，如下图所示：

第一步，拉伸一个孔

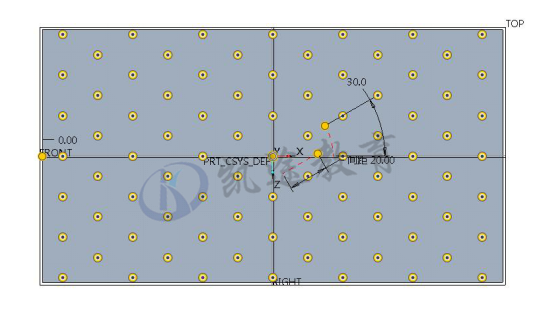

第二步、填充阵列

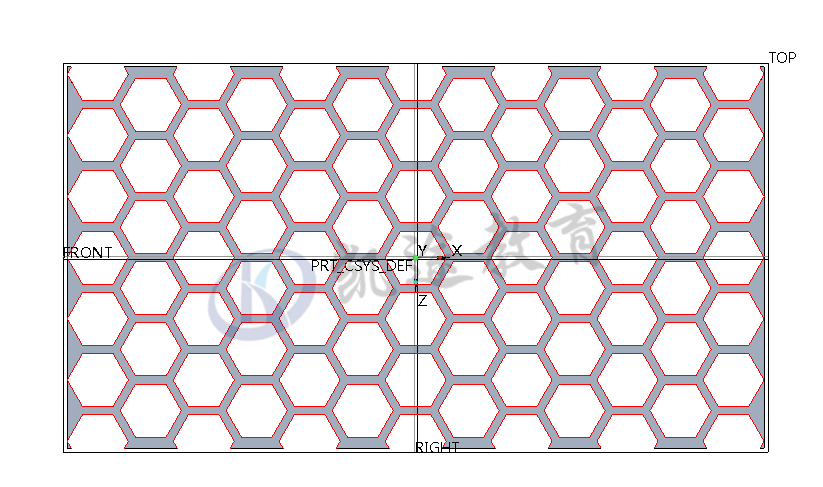

完成后效果如下图所示：

今天在这里讲解一下用creo4.0的晶格命令，晶格这个功能的初衷是为3D打印服务的，对于料比较厚的区域，把中间挖空，做成支撑梁结构，减少材料，以节约成本，也可以用于对于一些悬空部位做适当的支撑。

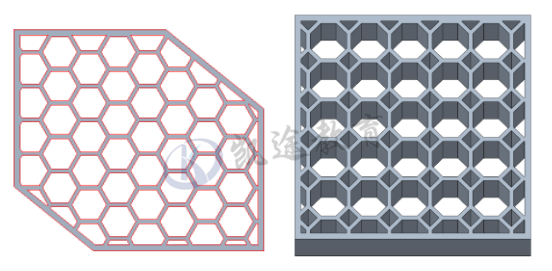

根据模型而言，也可以用来建模。不规则的边界用晶格填充就非常方便。

下面进入建模：

1.在front平面拉伸

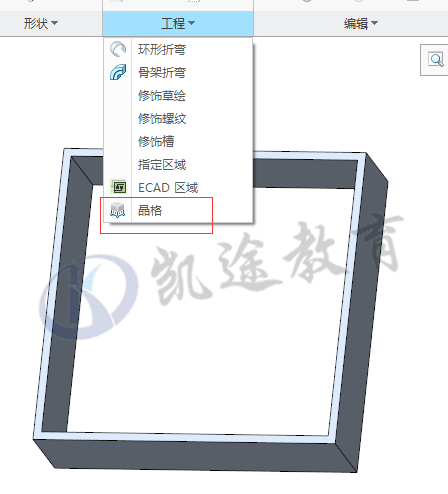

2.使用晶格命令。

3.选择模型内腔曲面+顶面+底面

4.选择晶格类型为2.5D，然后设定模型大小和壁厚。

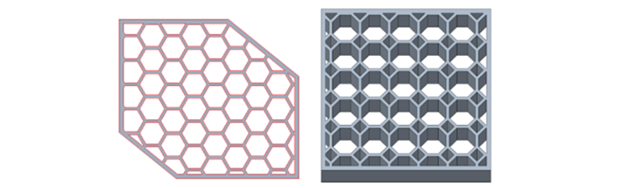

5.确定完成结果。

是不是非常方便？只需2个命令就能快速得到这种效果。
