Proe/Creo弹簧挠性化装配教程

弹性元件通常被安装在的确定的位置。有时我们可能要根据装配的实际情况改变它的长度、宽度、主要和次要的直径等。在Proe中,挠性化元件可以让我们改变它的尺寸以适应装配。在这篇教程里,我以压缩弹簧为例进行介绍。

1. 首先打开组件 make_flexible.asm。

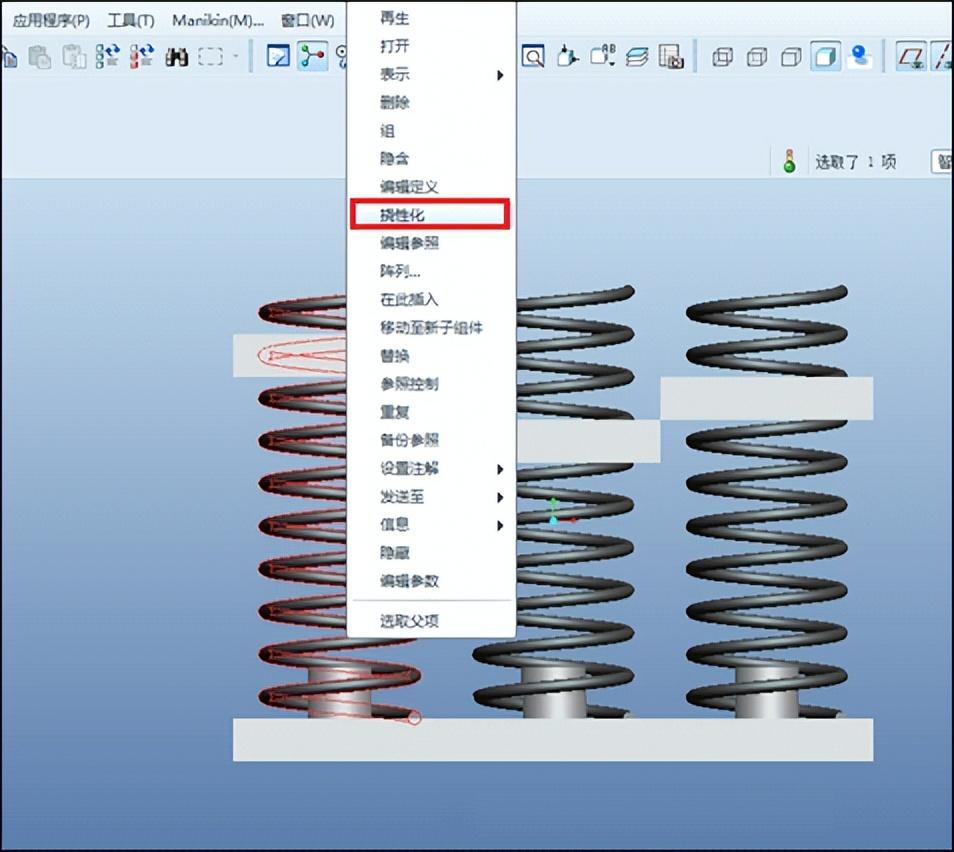

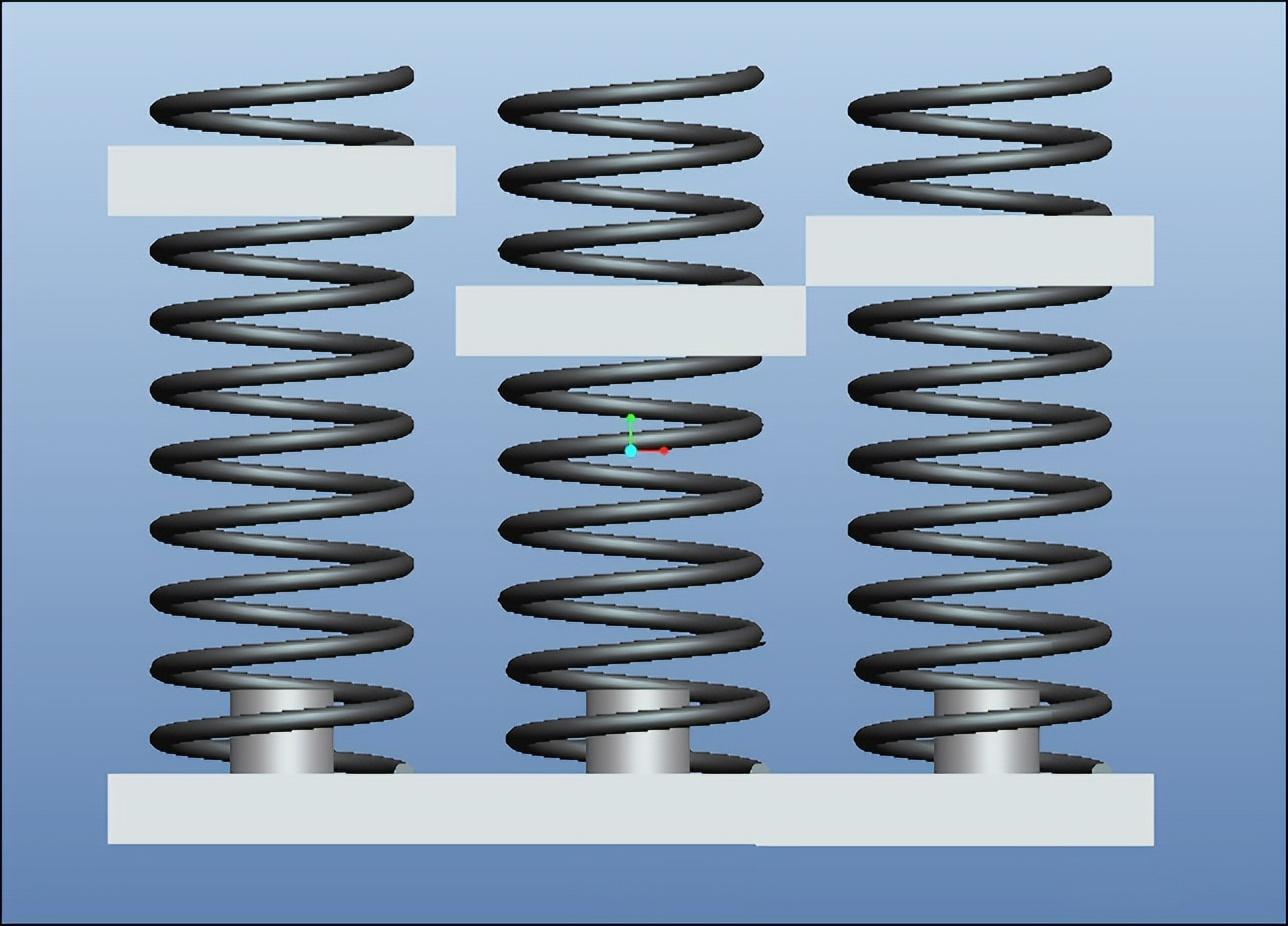

2. 我们可以看到,弹簧和上块重叠在一起了,为了激活挠性命令,我们可以选择点击任一弹簧,鼠标右击选择挠性化。

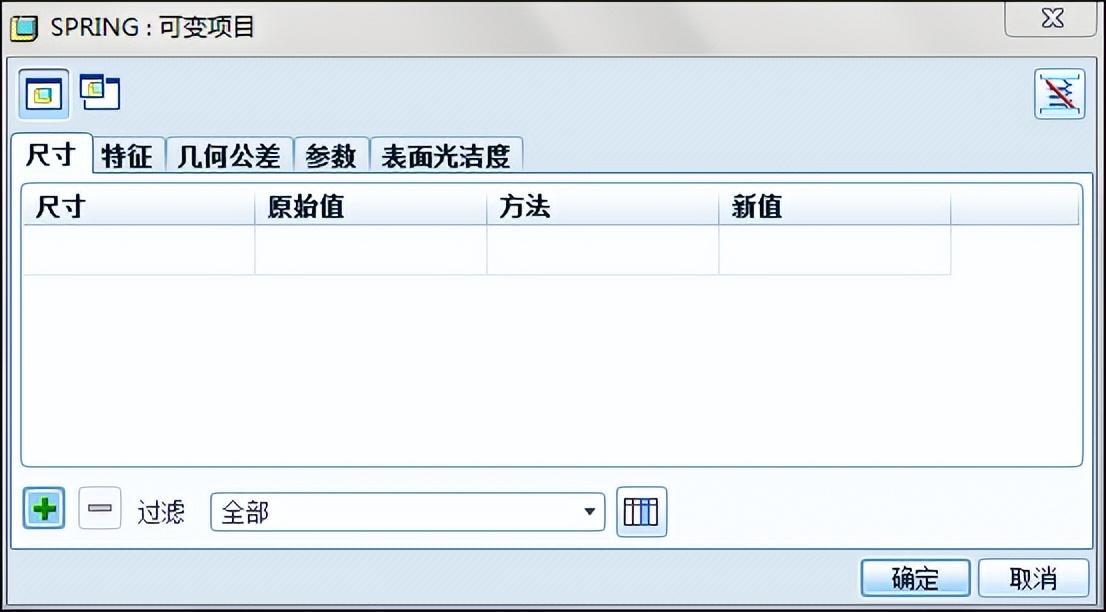

3.此时出现可变项目对话框,如图。我们选择我们想要改变的尺寸。

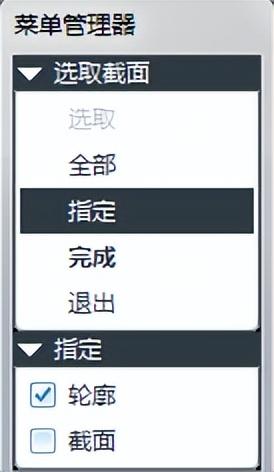

4.点击加号按钮,再次选择弹簧。在菜单管理器选择【指定】-【轮廓】,确定。



5.此时会出现弹簧长度,选择弹簧长度,点击加号按钮。

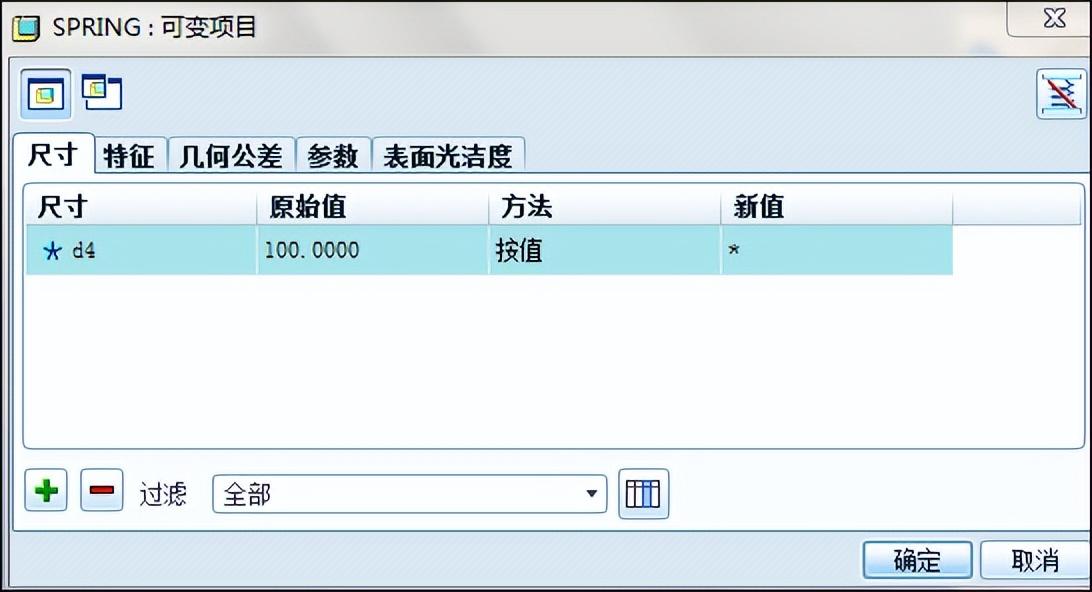

6.我们选择的尺寸就会出现在可变项目对话框中,如图。注意【方法】选项,这个尺寸是按值驱动的。

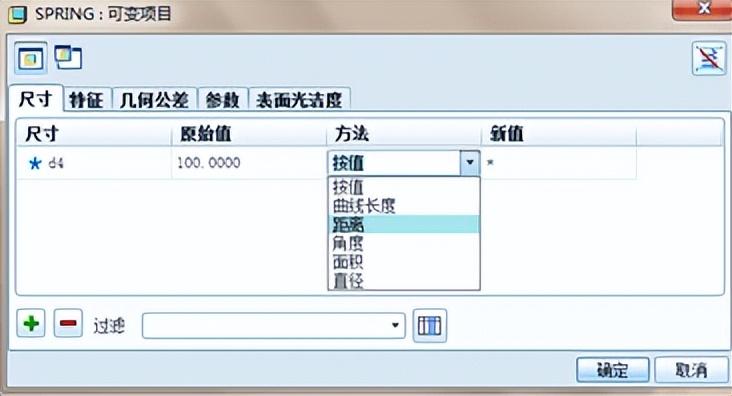

7.点击【按值】,出现下拉选项,我们选择【距离】。

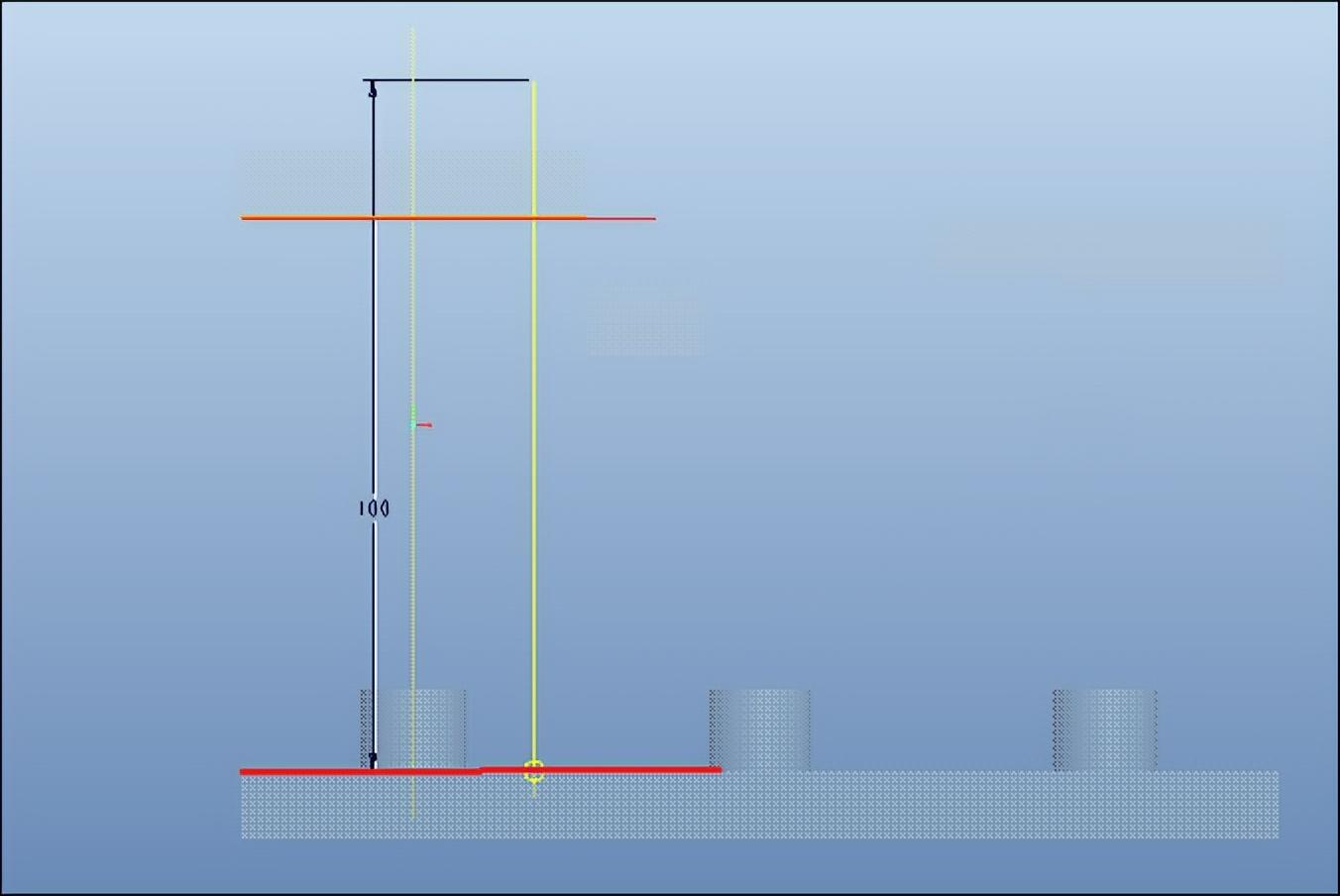

8.此时出现距离对话框,要求我们输入距离的起始和终止位置,如下图选择。选择弹簧的起始和终止位置。如图。最后关闭对话框。

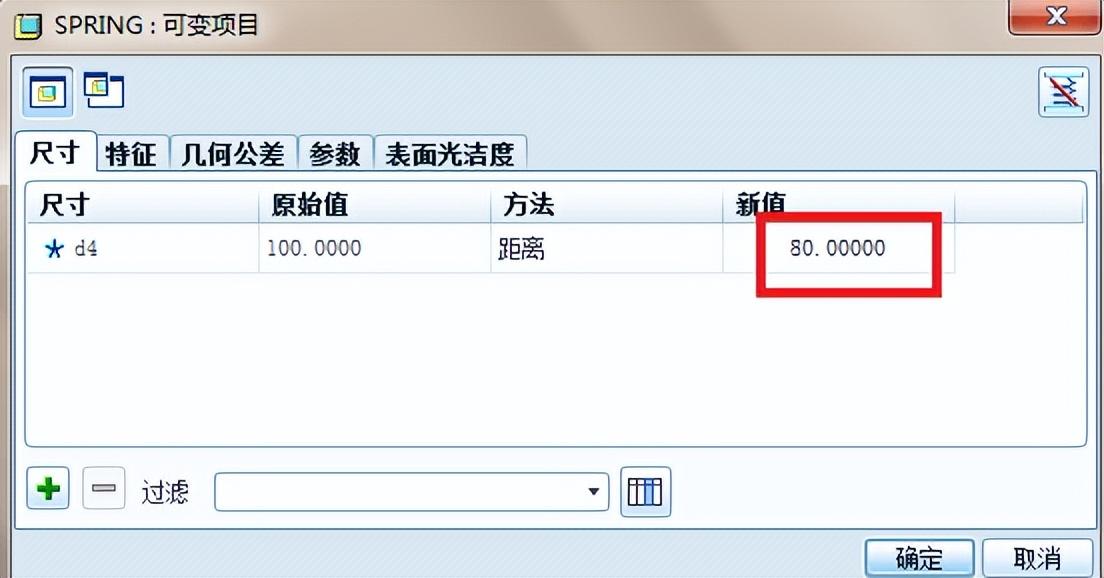

9.通过距离的测量,此时弹簧的长度被赋予新的值。

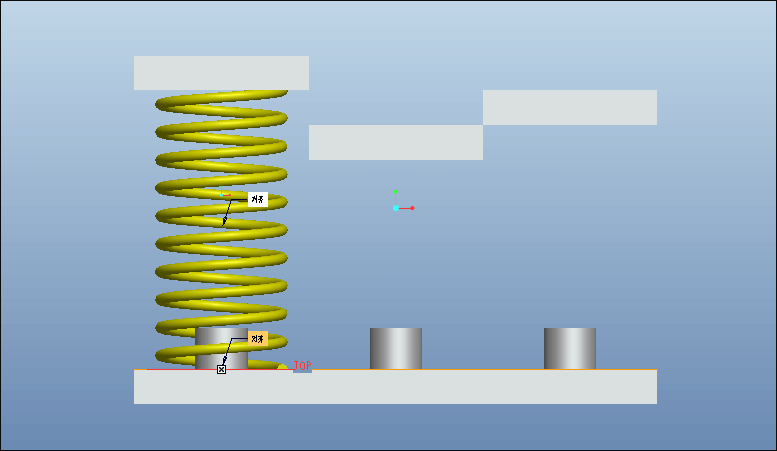

10.点击确定,此时弹簧被压缩。

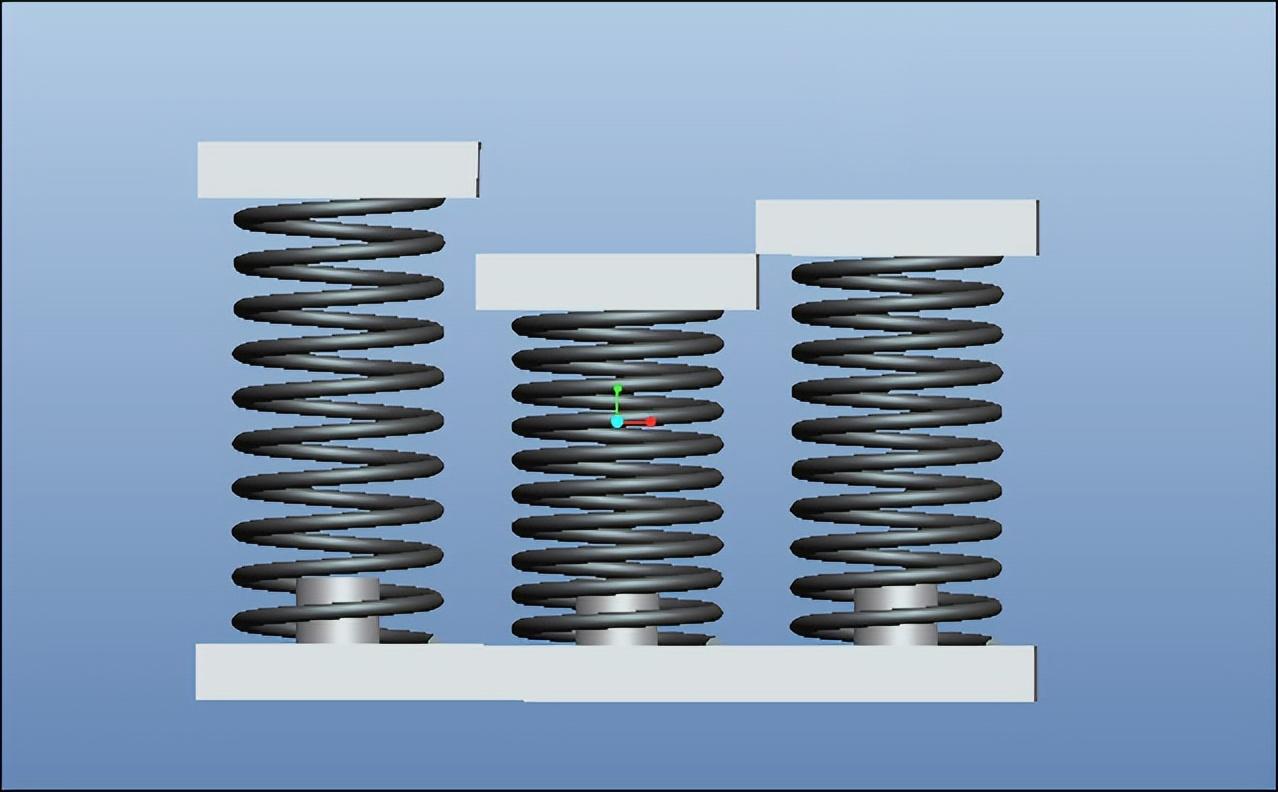

11.重复以上步骤,将其余两个弹簧挠性化。

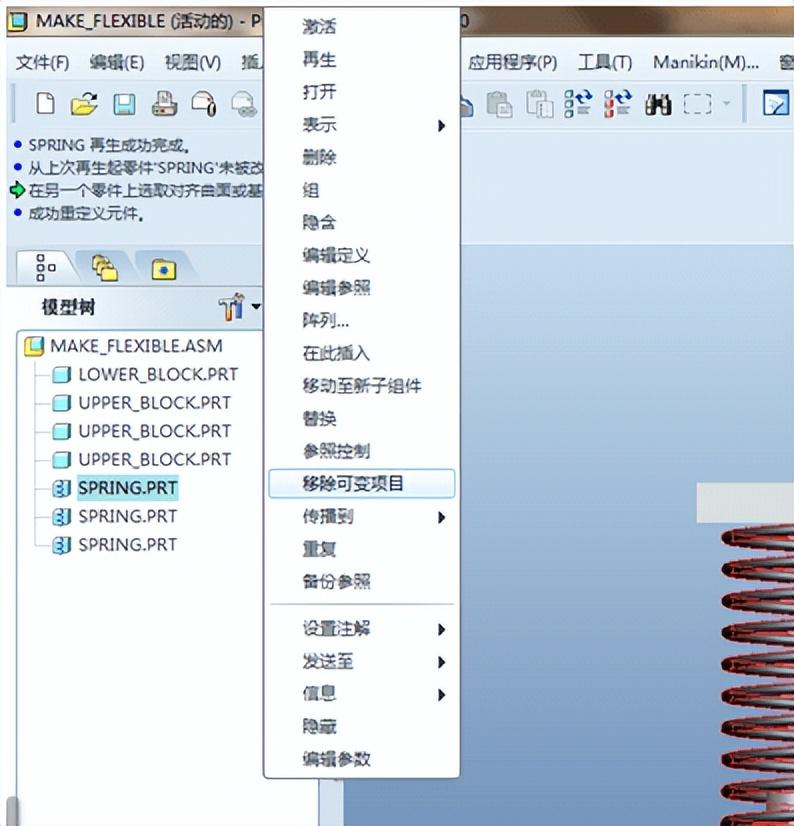

12.如果我们想要将组件恢复到普通模型,我们可以使用鼠标右击,选择【移除可变项目】。
