Abaqus子程序单步调试实用技巧

0.前言

对于一些复杂的子程序报错问题,尤其是代码量较大时,往往我们需要使用一些程序调试技巧,对于abaqus子程序的单步调试往往有以下优点:

1.追踪代码执行流程:通过单步调试,可以逐行查看代码的执行顺序,了解代码是如何运行的。这对于理解代码的逻辑以及发现可能的错误非常有帮助。

2.观察变量数值:单步调试允许我们在每个执行步骤中观察变量的数值。这可以帮助检查变量是否按照预期进行计算,是否存在错误或异常情况。

3.检查条件和循环:通过单步调试,仔细检查代码中的条件判断和循环语句是否按照预期执行。这有助于发现逻辑错误、边界条件处理不当等问题。

4.定位错误和异常:如果代码中出现了错误或者异常情况,精确定位问题所在的代码行。这样有助于加快排查和修复错误的速度。

1.修改环境文件

(1)首先在abaqus安装目录找到win86_64.env文件(这里提供我的目录作为参考F:\Abaqus2022\product\win_b64\SMA\site)

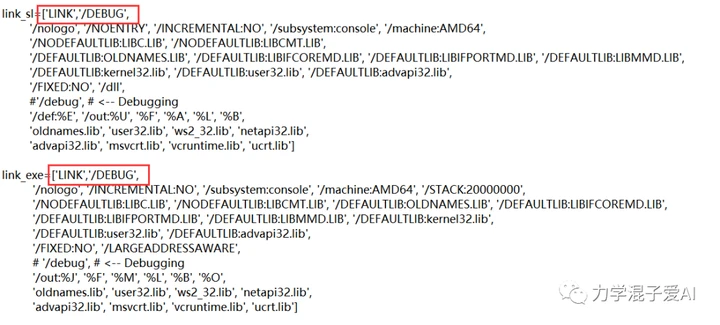

(2)在文件中下图所示的位置处,按照我标出的地方修改(实际上就是把默认注释掉的debug相关代码恢复,即取消注释)




2.运行模型与vs中附加进程

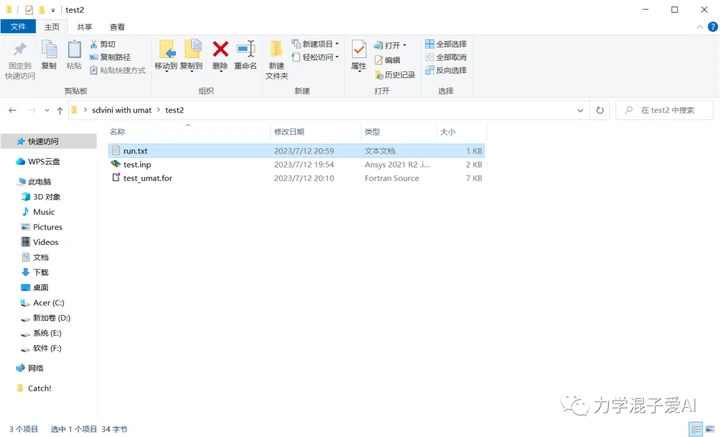

(1)下图所示为待调试的umat子程序和对应的inp文件



在子程序中变量声明后位置,加入以下代码段(实际上就是为了让abaqus程序停下来,才能debug,注意要加一个断点,例如40行)

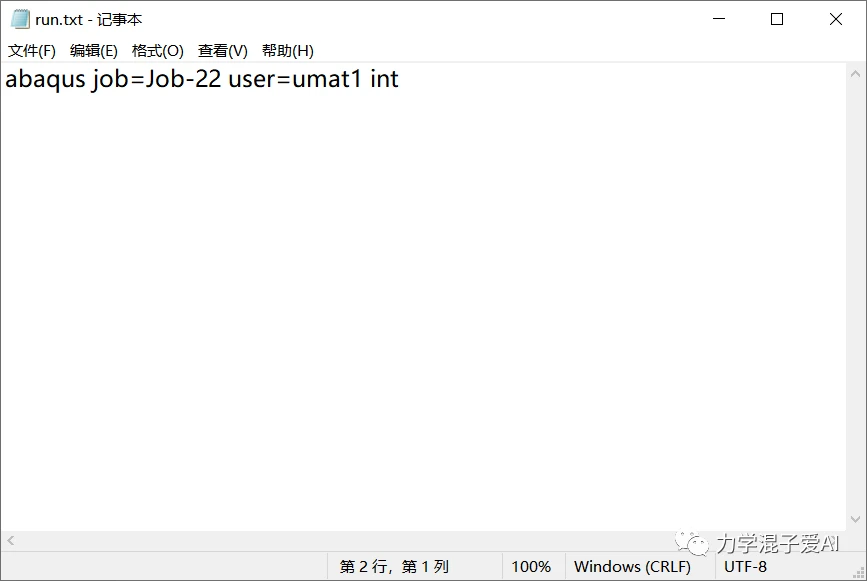

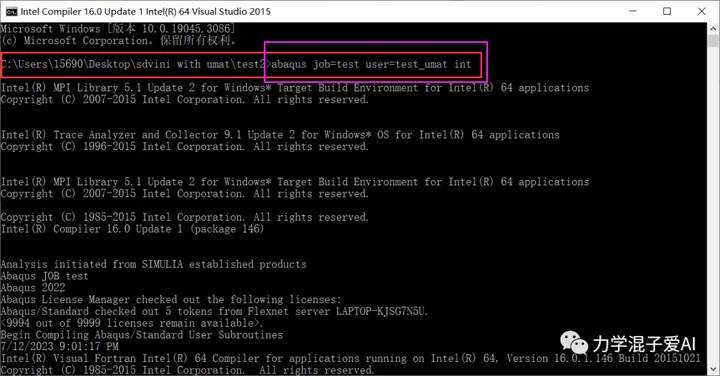

(2)复制下面的命令到cmd窗口中,回车(目录为当前子程序所在位置;注意改成自己的文件名,job=inp文件名,user=子程序文件名)

abaqus job=test user=test_umat int

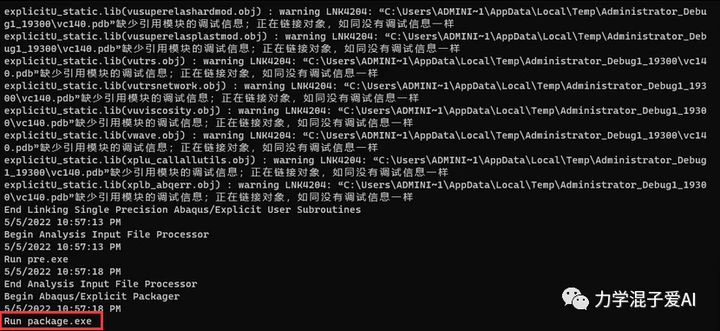

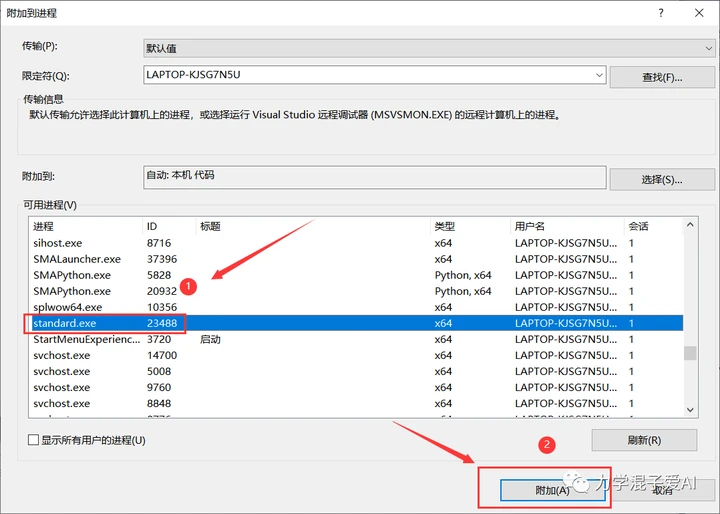

(3)出现下图的程序后,进入vs中将该程序附加到进程中





(4)回到cmd窗口中,随便输入一个整数
