FPGA组合逻辑电路设计与实践

组合逻辑电路的设计

根据实际逻辑问题，求出所要求逻辑功能的最简单逻辑电路。

组合逻辑电路的设计步骤

1.逻辑抽象：根据实际逻辑问题的因果关系确定输入、输出变量，并定义逻辑状态的含义；

2.根据逻辑描述列出真值表；

3.由真值表写出逻辑表达式。根据所用器件，简化和变换逻辑表达式。

4.根据逻辑表达式画出逻辑图。

组合逻辑电路的设计举例

例1

某雷达站有A、B、C三部雷达，其中A和B消耗功率相等，C的消耗功率是A的两倍。这些雷达由两台发电机X和Y供电，发电机X的最大输出功率等于雷达A的功率消耗，发电机Y的最大输出功率是X的3倍。要求用与、或、非门设计一个逻辑电路，利用各雷达的起动和关闭信号，以最节约电能的方式起、停发电机。

解：（1） 逻辑抽象。

A、B、C是事件产生的原因，应定为输入变量；两台发电机 X 和 Y 是事件产生的结果，定为输出变量。

设输入变量A、B、C为1表示雷达起动，为0雷达关闭。输出变量X、Y为1，表示发电机起动；为0，表示发电机停止。

(2) 根据题意列出真值表

输 入输 入输 入输 出ABCX Y0000 00010 10101 00110 11001 01010 11100 11111 1

(3) 由真值表可画出卡诺图,用卡诺图简化得简化后的逻辑表达式。

(4) 根据简化后的逻辑表达式画出逻辑图。

例2

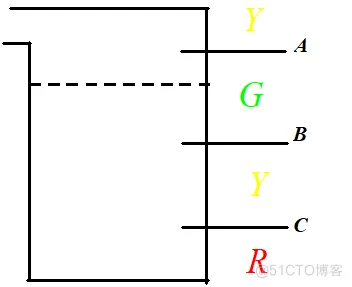

电热水器内部容器示意图中，A、B、C为三个水位检测元件。当水面低于检测元件时，检测元件输出高电平；水面高于检测元件时，检测元件输出低电平。试用与非门设计一个热水器水位状态显示电路，要求当水面在A、B之间的正常状态时，绿灯G亮；水面在B、C间或A以上的异常状态时，黄灯Y亮；水面在C以下的危险状态时，红灯R亮。

1.当水面在A、B之间的正常状态时，绿灯G亮；

2.水面在B、C间或A以上的异常状态时，黄灯Y亮；

3.水面在C以下的危险状态时，红灯R亮。

(1) 逻辑抽象

输入变量（A、B、C ）：为三个检测仪的输出。

逻辑1：水位低于水位检测仪；

逻辑0：水位高于水位检测仪。

输出变量为绿灯G、黄灯Y、红灯R。

逻辑1：灯亮；

逻辑0：灯灭。

(2) 根据逻辑功能的要求，列出真值表。

1.当水面在A、B之间的正常状态时，绿灯G亮；

2.水面在B、C间或A以上的异常状态时，黄灯Y亮；

3.水面在C以下的危险状态时，红灯R亮。

在具体分析时，发现当逻辑变量被赋予特定含义后，有一些变量的取值组合根本就不会出现，这些最小项应被确定为无关项。

ABCGYR000010001×××010×××011×××100100101×××110010111001

（3）由真值表可画出卡诺图。

根据器件要求(与非门)，需将逻辑表达式两次求反，变换为与非-与非式

（4）依据逻辑函数式，可画出由与非门构成的逻辑图。
