Ls-dyna自动单位转换：INCLUDE-TRANSFORM卡片用法

LS-DYNA中的小技巧，此贴为公益帖，算我服务社会的一种形式

首先， 我阐述下我对单位制的理解， 在LS-DYNA中是没有明确的单位制概念的，所有的单位都是自己定义的。 但是一定要注意，在结构分析中有4个基本单位（分别是长度质量时间和温度），在LS-DYNA计算之前，你需要确定这4个基本单位，然后再由这4个基本单位去推导 剩余的单位，比如力 压力 能量等。

举个例子 ， 4个基本单位如果都是国际单位制 分别是m，kg, s, k 那么 对应的力，压力 和能量分别就是

(1)密度=kg/m^3

(2)力=质量*加速度=kg*m/s^2=N

(3) 压力=力/面积=质量*加速度/面积=kg*m/s^2/m^2=kg/s^2/m=Pa

(4) 能量=力*长度=kg*m/s^2*s=kg*m^2/s^2=N*m=J

现在换成cm-g-us-k

这时候，

(1)密度=kg/m^3=10^3 g/10^6 cm^3=10^-3 g/cm^3

(2)力=质量*加速度=kg*m/s^2=10^3g*10^2cm/(10^6us)^2=10^-7 g*cm/us^2

(3)压力=kg/s^2/m=10^3g/(10^6us)^2/10^2cm=10^-11g/us^2/cm

(4)能量=力*长度=kg*m/s^2*m=kg*m^2/s^2=N*m=10^-7 g*cm/us^2*10^2cm=10^-5 g*cm^2/us^2

2.INCLUDE-TRANSFORM自动转化

但是这样换来换去很容易出错， lS-DYNA提供了一种傻瓜式的转化方式，INCLUDE-TRANSFORM

下面讲讲这个关键字的用法！

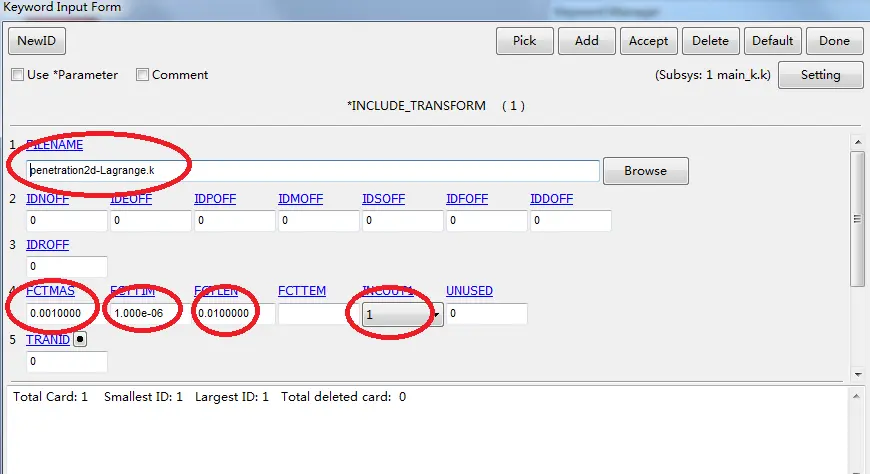

在上述k文件中红色圆标识的参数,需要修改

背景：penetration2d-Lagrange.k 是清华出版社（基于ansys-ls-dyna8.1进行显式动力分析）的一个案例，其单位是cm-g-us

现在要转化成国际单位制

对于FCTMAS，从g转化到kg，系数是0.001

FCTTM， 从us转化到s，系数是1E-6

FCTLEN， 从cm转换到m，系数是0.010

注意激活INCOUT1 用来检查修改后的k文件

如何检查是否成功了呢， 提交main.k 文件，会在工作路径下生成一个dyna.inc 这是转化后的k文件，核对这个文件，用来核对单位制和模型的转化是否成功！

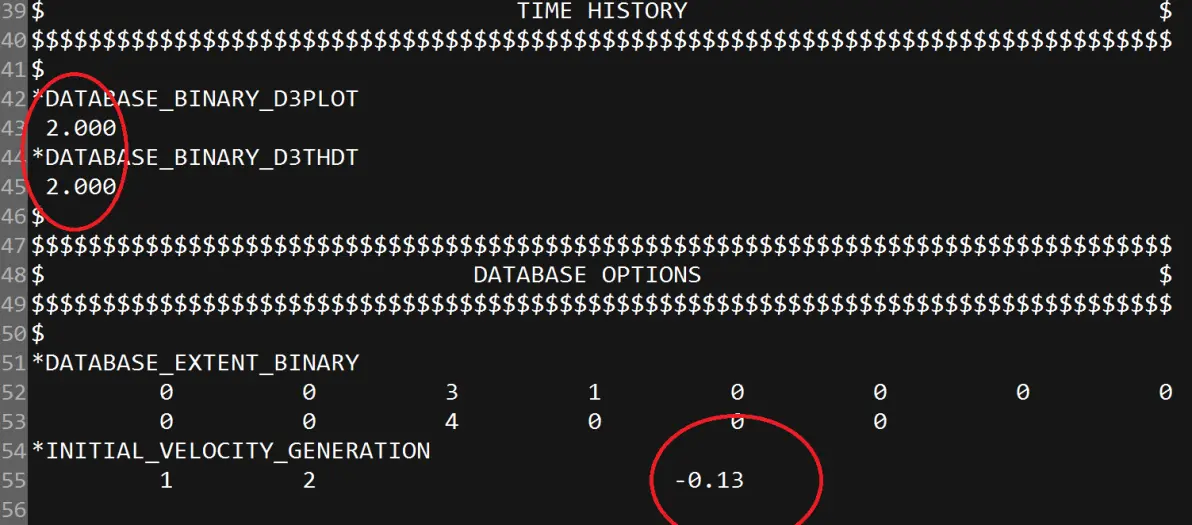

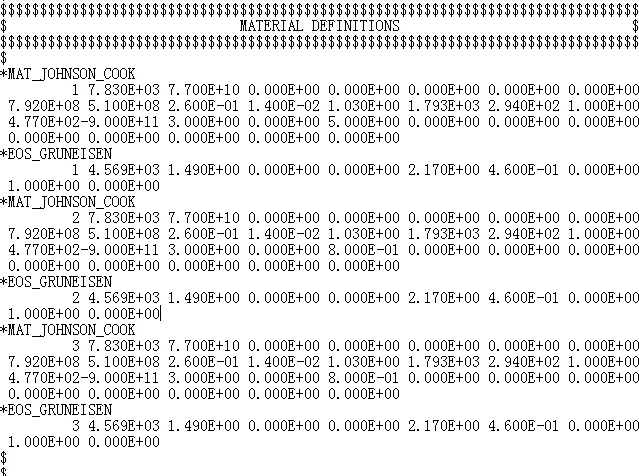

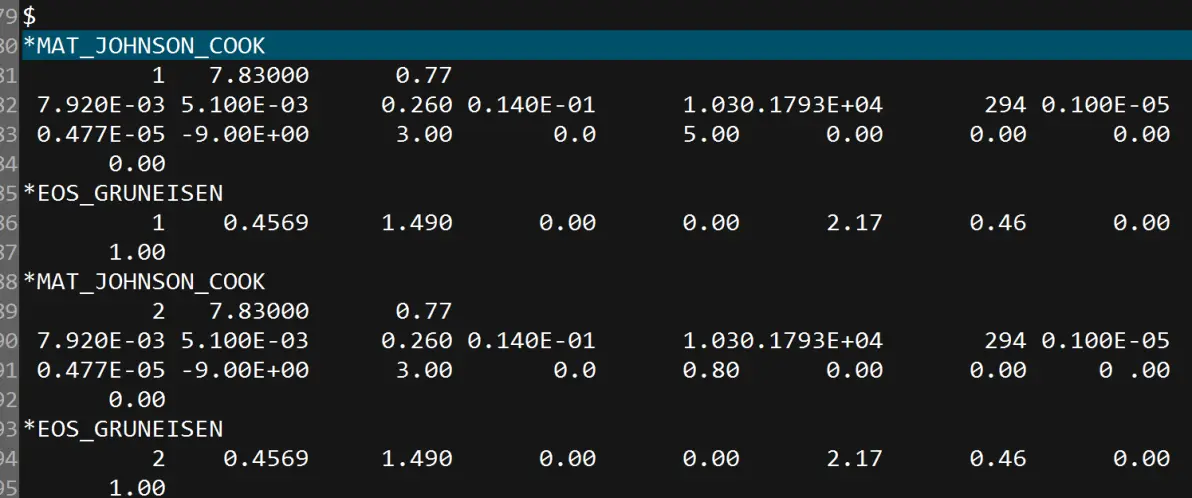

可以核对材料 速度 以及输出时间步长
