Matlab算出的凸轮数据怎么导入CAXA？操作方法来了

      我个人认为CAXA是一个轻量化的CAD软件使用起来还十分顺手。在后期加工小车凸轮时，无论是采取激光切割还是线切割方案，都可以使用CAXA处理凸轮的二维信息。

CAXA2020用户界面

      为了指导后续加工我们所需要做的第一件事情就是把凸轮信息导入caxa软件，记得我们当时根据Solidworks的数据输入需求，从matlab中输出了一个txt文件，当时使用的语句是：

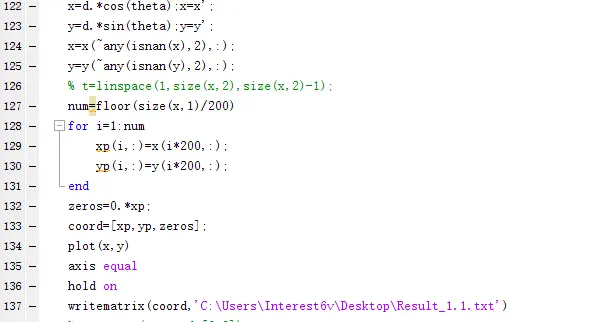

Matlab中的程序

    这段程序主要进行了以下几个操作：

    1.根据参数方程，把对凸轮的表达由极坐标点转化为了直角坐标点。

    2.增加了一个全0列向量zeros。

    3.将x，y，0三个列向量组合成为了一个n行3列的矩阵。

    4.为了不让Solidworks运行起来太卡，使用一个for循环，仅选择了一些凸轮信息，减小了矩阵的大小。

    5.使用writematrix在桌面输出一个名为Result_1.1.txt文件。

    但这次我们的目标发生了变化，表现在：

    1.输出对象转到了CAXA上。

    2.输出文件格式也有了新的要求。

    3.因为这次要指导加工，输出的信息量需要增加。

    这时我们需要进行修改的是：

    1.for循环部分增加出量

比如把200改为20输出的信息增加了10倍

     2.修改输出文件格式

输出文件格式由.txt改为.DAT文件

     3.修改文件内容

        最开始输出的文件只有数值

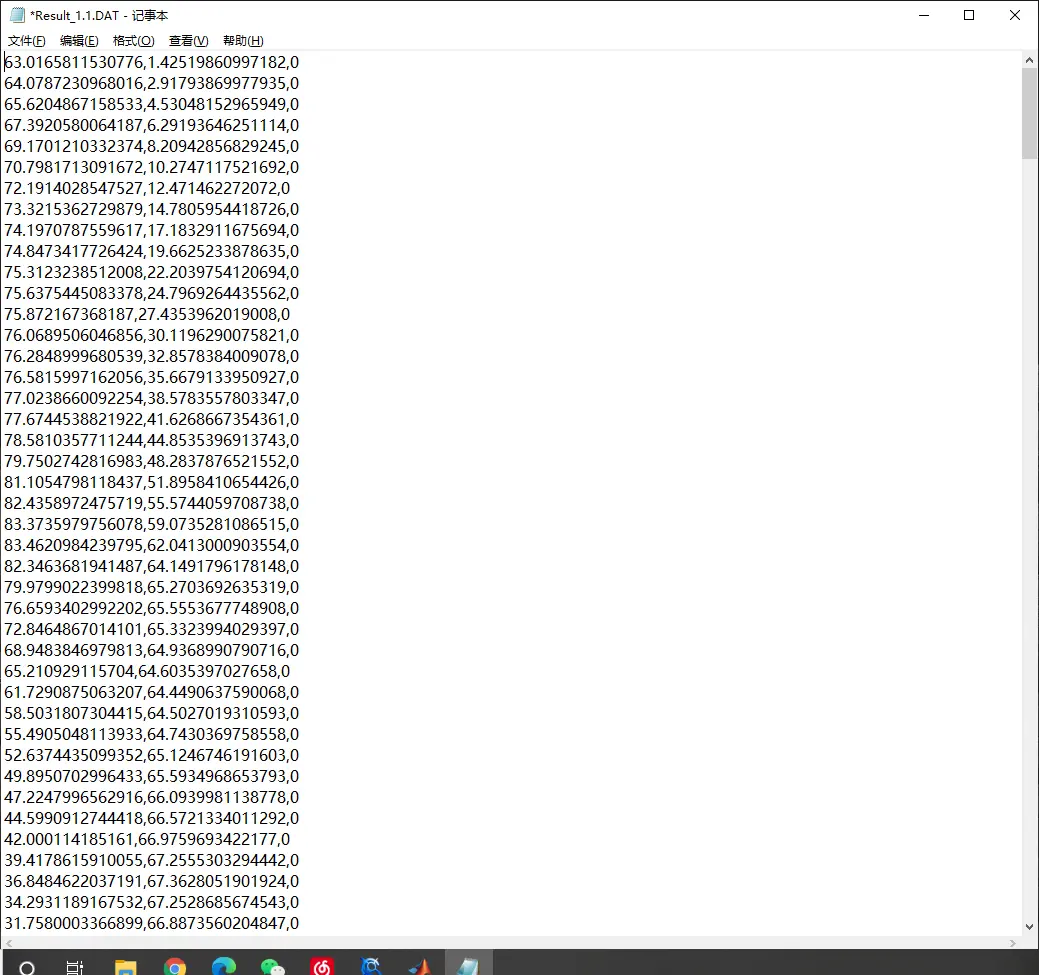

Matlab输出的全数值DAT文件

       我们需要手动加入三句内容：

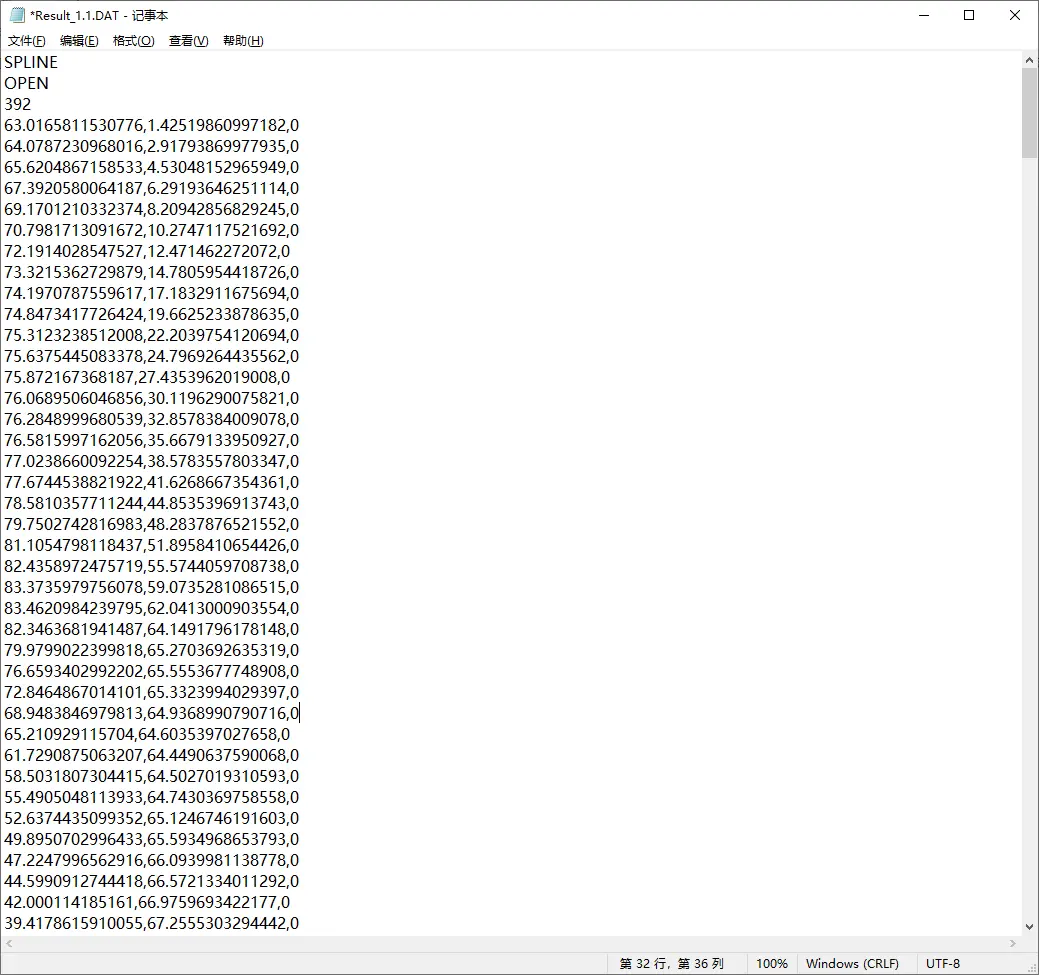

在文件的开头增加了三行代码

       其中392为三维向量的个数，也可以说是(x,y,z)的坐标点个数，这个数值我们可以在Matlab中轻松查到：

xp矩阵的大小为392行1列

      当然这个地方我认为应该有更合适的Matlab函数，直接在DAT文件中增加前三行的内容，但我这里偷个懒，就直接在文件中修改了，如果大家有更好的方法也可以写在评论区。

       4.在CAXA我们将输入这个文件中的点并使用样条曲线功能完成凸轮的绘制：在CAXA用户界面中选择样条曲线功能

CAXA用户界面

CAXA样条曲线功能在这里

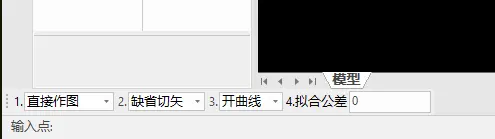

软件左下角会有绘制的方法

     在1.直接作图哪里选择“从文件读入”（就是点“直接作图”左边那个向下的小三角），随后选择刚刚的DAT文件就可以，这样我们就得到了一个没有闭合的凸轮。

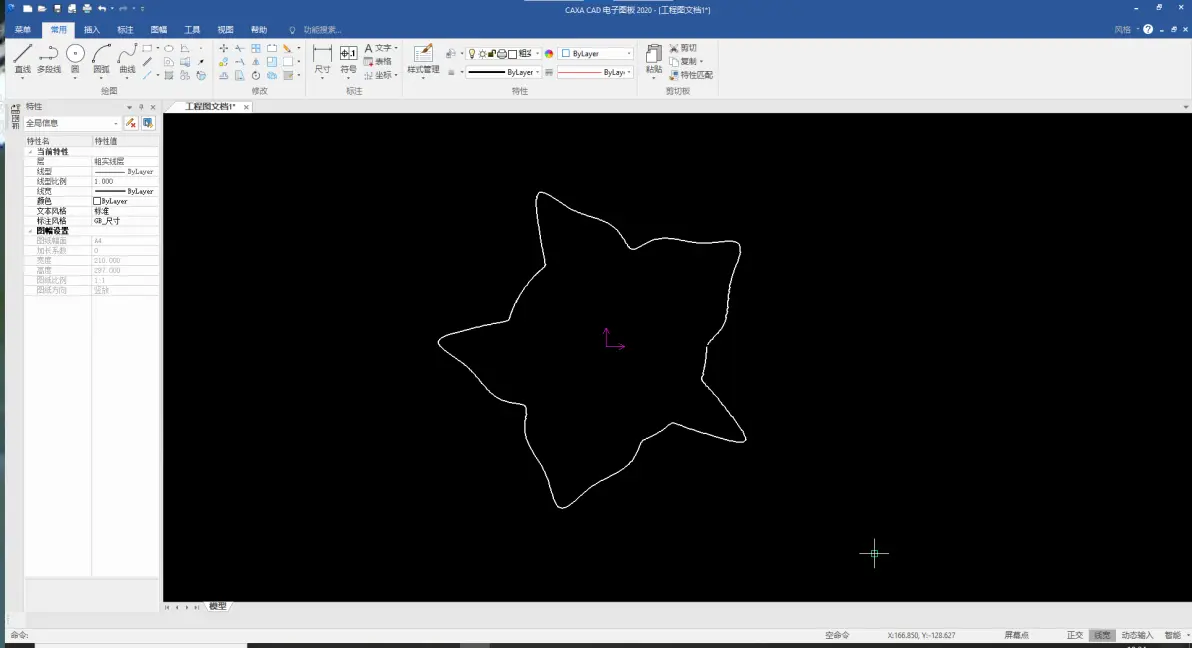

CAXA下绘制的凸轮

注意这个凸轮是没有闭合的

     随后结合相应的工业软件就可以实现凸轮的加工了。

     这个方式适合于激光切和亚克力板或者线切割加工凸轮，关于铣床，精雕机加工需要什么样的文件还需要多和加工老师交流。
