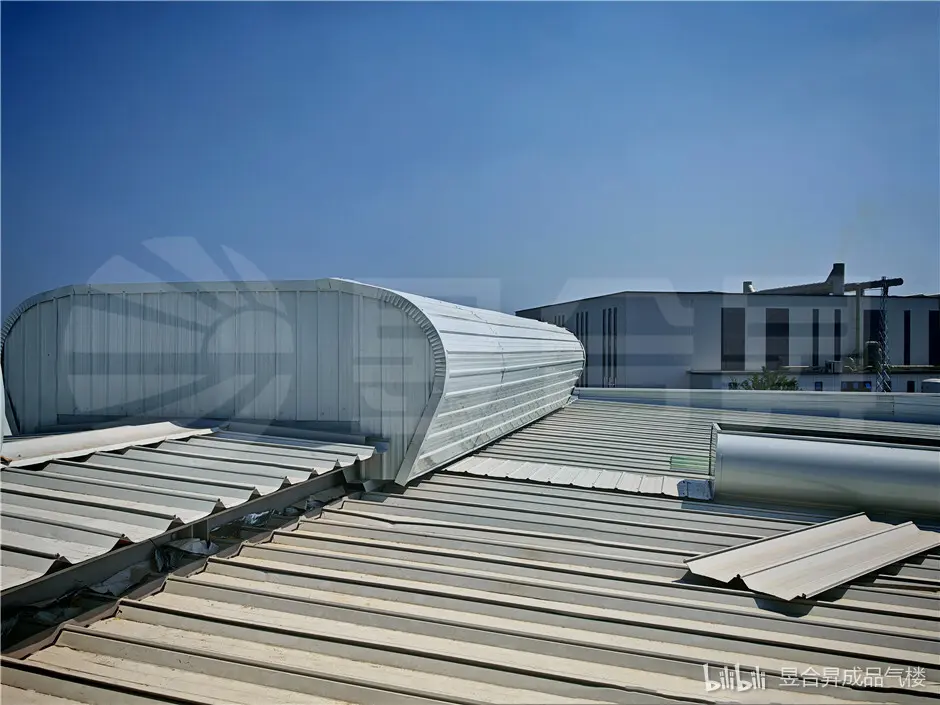

TC4A流线型通风天窗是标准图集 18J621-3《通风天窗》 中的经典窗型，属于屋脊开敞式通风天窗。TC4A流线型通风天窗的外形呈圆弧流线型，线条流畅，与老式气楼的棱角设计完全不同。

   TC4A型通风天窗-图集《18J621-3》

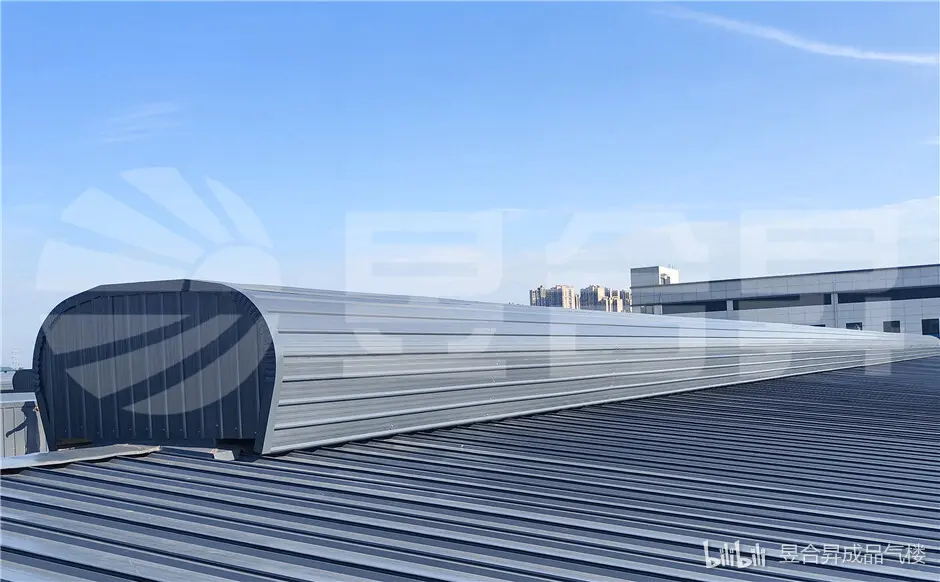

TC4A流线型通风天窗这种弧形设计不是单纯为了好看——空气流经弧形表面时阻力最小，能形成更强的负压效应，把车间里的热气、废气主动"吸"出去。

   TC4A型通风天窗-图集《18J621-3》

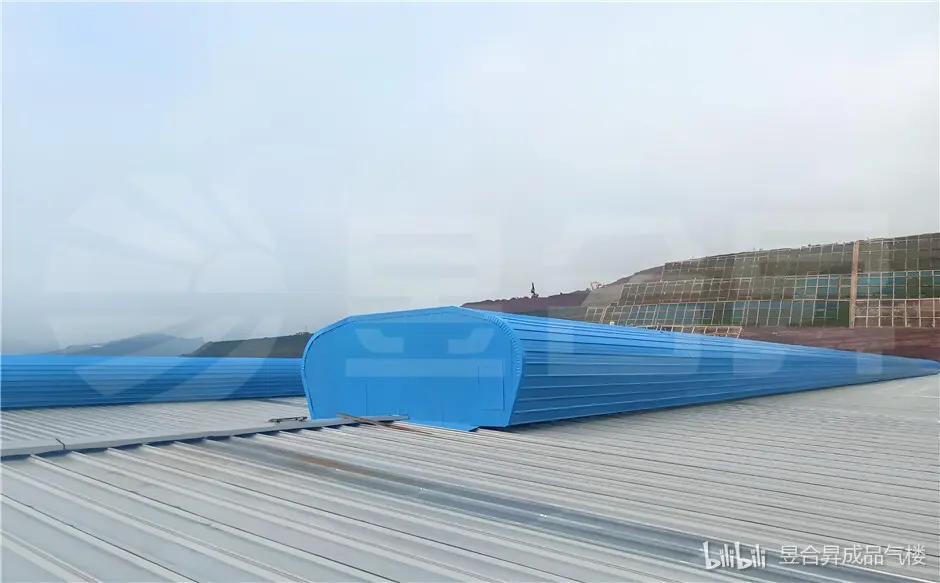

一、通风原理

TC4A流线型通风天窗完全靠自然力驱动，无需电力：

情况之有风时：外部气流沿弧形导流板快速通过，在出风口形成负压区，将室内热气、烟尘抽出。

情况之无风时：利用厂房内热空气自然上升的"烟囱效应"，通过天窗排出。

这种方式让车间温度可降低 3°C～8°C，通风效率比传统气楼提高约 30%。。

   TC4A型通风天窗-图集《18J621-3》

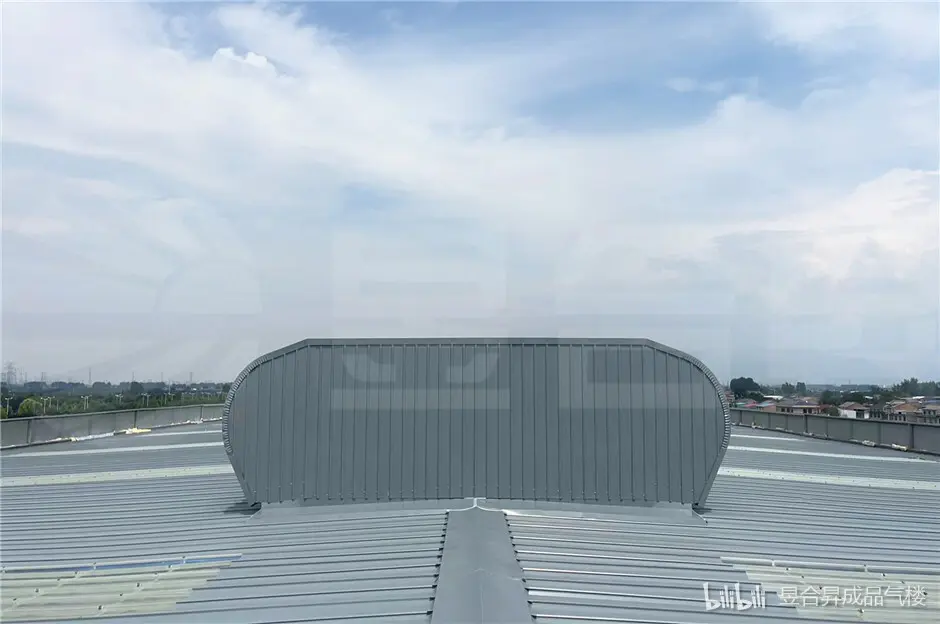

二、结构组成

TC4A流线型通风天窗主要由以下部件构成：

1、外围护板：保护内部结构，抵御风雨；

2、主骨架与次骨架：通常采用热镀锌钢材，承重防腐；

3、挡雨板：可选用彩钢板或FRP玻璃钢采光板（透光率≥80%）；

4、排水槽与落水管：内置式导水，防止雨水倒灌；

5、泛水板：与屋面连接处的防水节点。

   TC4A型通风天窗-图集《18J621-3》

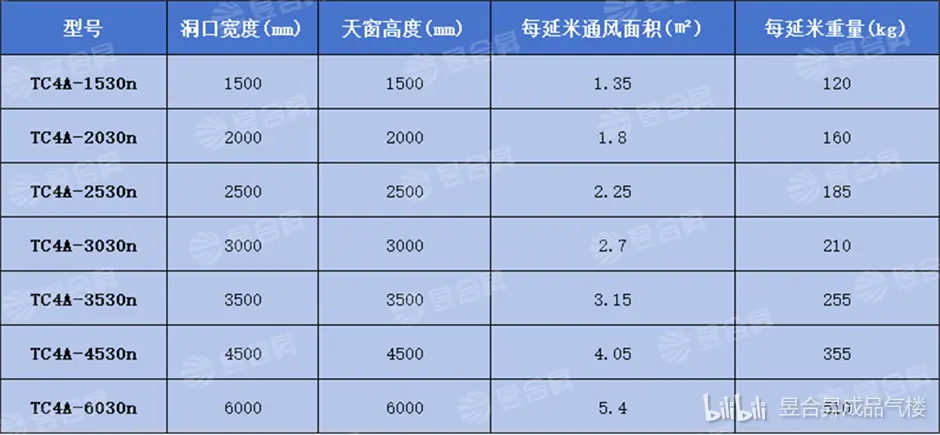

三、常用型号参数

TC4A流线型通风天窗按喉口宽度分为多个规格，以下是图集中的标准参数：

   TC4A型通风天窗-图集《18J621-3》


注：洞口长度以3000n/4000n/6000n为基准，可按需成倍延伸。

   TC4A型通风天窗-图集《18J621-3》

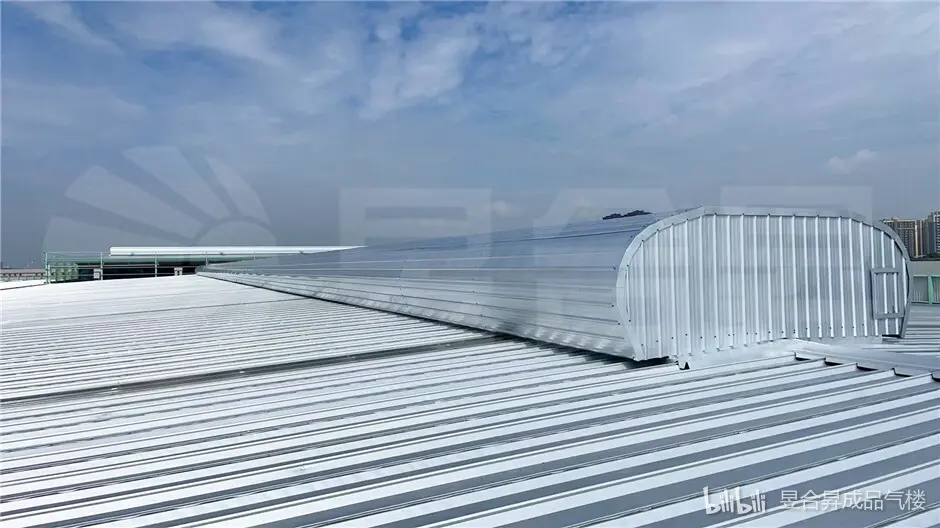

四、适用场景

TC4A流线型通风天窗广泛应用于：

a、冶金、钢铁、铸造等高温车间

b、化工、玻璃制造、造纸印刷

c、机械加工、汽车制造厂房

d、物流仓储、能源材料厂房

e、垃圾发电、水利水电等工业建筑

TC4A流线型通风天窗特别适合通风量大、高温高热、粉尘多的厂房环境。在风雪较大的地区，建议选用带启闭阀板的版本，冬季可关闭保温。

   TC4A型通风天窗-图集《18J621-3》

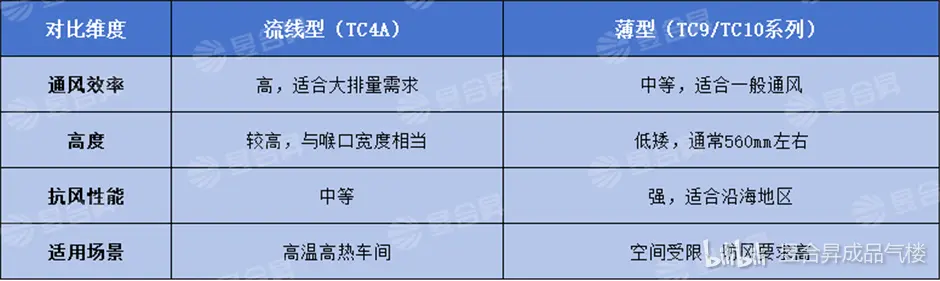

五、流线型通风天窗 vs 薄型通风天窗

   TC4A型通风天窗-图集《18J621-3》
