在机械设计的浩瀚宇宙中，如果说创意是灵魂，那么CAD与SolidWorks就是赋予其骨血的工具。很多初学者往往陷入“命令背诵”的误区，却忽略了设计思维与工程逻辑的构建。真正的机械设计，绝非简单的线条堆砌，而是一场关于空间、逻辑与精度的博弈。今天，我们将拨开软件界面的迷雾，深入探讨如何利用这些数字化工具，完成从二维草图到三维实体的华丽蜕变。
一、 工欲善其事：理解工具生态的底层逻辑
在踏入设计之门之前，我们需要重新审视手中的武器。SolidWorks不仅仅是一个建模软件，它构建了一个覆盖设计、仿真、渲染到管理的完整生态闭环。
核心设计平台的深度解析 SolidWorks主程序是整个生态的心脏。它基于参数化特征建模技术，这意味着你的每一个设计决策都被记录在案，可以通过修改参数来驱动模型的变更。无论是复杂的曲面造型，还是精密的钣金焊件，甚至是模具设计，都是基于“草图→特征→零件→装配体”这一严密的层级逻辑构建的。掌握这一逻辑，比单纯记住“拉伸”或“切除”命令的位置更为关键。
协同与可视化的利器 在工业现场，并非所有人都需要安装庞大的设计软件。eDrawings作为轻量化查看工具，解决了跨部门协作的痛点，它允许你在没有安装SolidWorks的电脑上查看、批注甚至测量3D模型。而Visualize则像是设计师的摄影棚，利用光线追踪技术，将枯燥的3D模型转化为照片级的渲染图，这对于产品展示和营销至关重要。
技术文档的自动化革命 传统的维修手册和装配说明书制作繁琐，而Composer工具可以直接读取3D模型，生成动态的装配动画和交互式技术文档。当设计发生变更时，文档可以一键更新，这种高效的工作流是现代企业极其看重的技能。
二、 草图绘制的艺术：效率与规范的博弈
草图是三维建模的基石，一个糟糕的草图会导致后续建模的寸步难行。很多新手在绘制草图时，往往急于添加尺寸，却忽略了拓扑关系的构建。
对称设计的“镜像”哲学 在处理对称零件时，切勿试图一次性绘制完整轮廓。最高效的策略是使用中心线工具确立对称轴，仅绘制一侧的轮廓，然后利用“镜像实体”功能完成另一半。这种方法不仅绘图速度快，更重要的是它保证了绝对的几何对称，便于后期的修改与调整。
智能尺寸标注的层次感 尺寸标注并非随意点击，它需要遵循“分层标注法”。首先，标注主要定位尺寸，如中心距、总长宽，确立零件的骨架；其次，标注形状特征尺寸，如圆角半径、孔径，填充零件的血肉；最后，检查是否存在过定义（草图变红）或欠定义（草图变蓝）的情况。SolidWorks 2023引入的智能尺寸预测功能，更是能通过快捷键（如Enter确认、↓切换）大幅提升标注效率。
三、 特征建模的进阶：从“做出来”到“做得好”
从2D跨越到3D，是设计思维的一次飞跃。拉伸、旋转、扫描、放样是四大基础特征，但如何运用它们，决定了模型的健壮性。
特征顺序的黄金法则 建模顺序直接影响修改的便捷性。一个优秀的建模习惯应当遵循：先创建主要形状特征（如基座拉伸），再添加细节特征（如孔、槽），最后处理修饰性特征（如倒角、圆角）。如果在设计初期就给边缘倒角，后续一旦修改基座尺寸，这些圆角极易报错或失效。记住，让模型具有“可编辑性”是成熟工程师的标志。
参考几何体的妙用 基准面、基准轴是高级建模的基石。当需要创建倾斜特征时，不要试图在标准平面上强行绘制，而是应该利用边线和端点插入一个新的基准面，设置好角度后，在新平面上绘图。这种“搭积木”式的思维方式，能将复杂的几何问题简单化。对于周期性特征，如齿轮或散热片，圆周阵列功能配合基准轴的使用，能让你事半功倍。
四、 装配与实战：模拟真实的工业场景
当零件数量增加，装配体的管理便成为挑战。在真实的工业设计中，我们强调“自顶向下”与“自底向上”的结合。

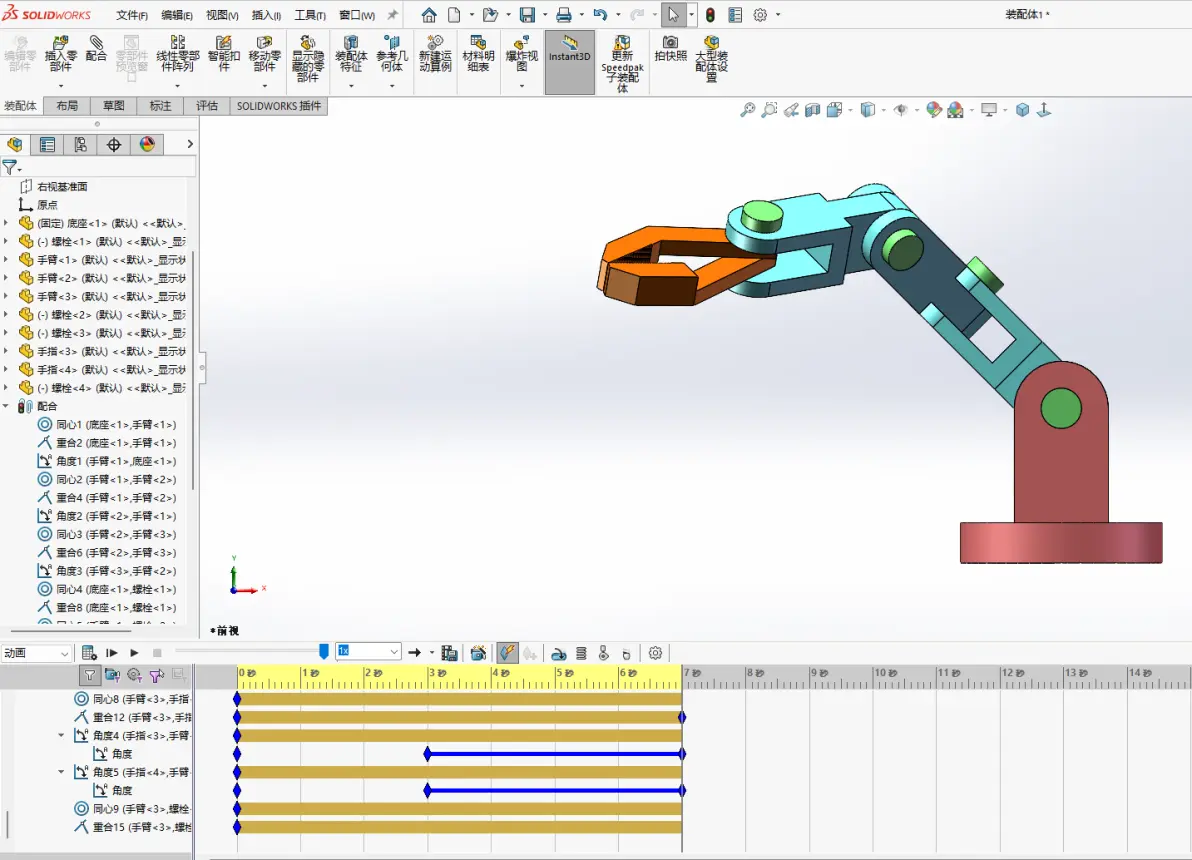

布局草图与配合逻辑 在插入任何零件之前，先绘制一个布局草图来定义主要部件的位置关系。对于螺栓连接等常用配合，可以建立配合集模板（如同心配合+重合配合），避免重复劳动。SolidWorks的轻量化加载功能，能让你在处理大型装配体时依然流畅运行，这对于设计复杂的自动化设备至关重要。
从设计到制造的闭环 学习机械设计，最终目的是为了制造。无论是通过3D打印进行快速成型，还是利用CAM模块生成CNC加工代码，设计都必须考虑工艺性。例如，在设计箱体类零件时，要预留刀具的进刀路径；在设计焊件时，要考虑到焊缝的收缩量。真正的实战能力，是在设计之初就预见到了制造过程中可能遇到的问题。
五、 学习路径建议：构建你的核心竞争力
对于想要入行的朋友，我们建议按照以下路径进阶：
