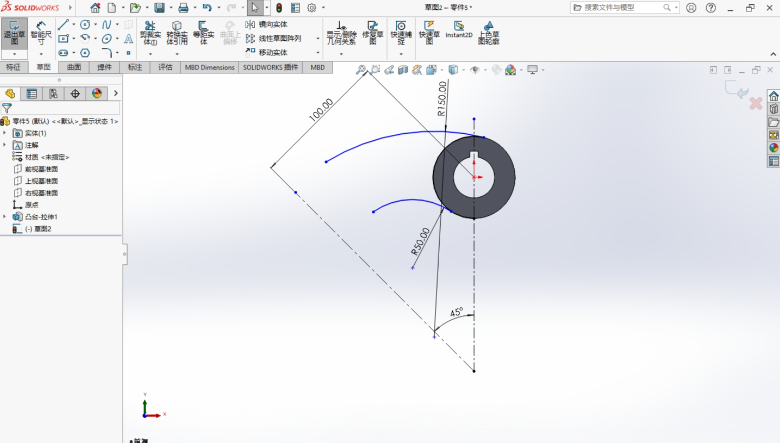

SolidWorks工程图规范面试高频考点分等级必背

一、基础配置（面试开篇必问，必考）

1、绘图标准与投影制式（最高频）

国标 GB 必须选用第一角投影（国内全部工厂通用）；欧美用第三角投影。

设置路径：系统选项→工程图→勾选使用第一角投影；文档属性总绘图标准选择GB，禁止默认 ANSI。

字体国标要求：尺寸、注释统一长仿宋 / GB 字体，禁止微软雅黑、宋体加粗；尺寸文字高度 3.5/5mm，标题栏文字 5mm。

线型分层规范（面试官最爱找茬）

面试话术：所有图元分层管理，禁止所有线条一个图层，方便打印改线宽。

2、模板体系（企业面试必问实操逻辑）

三套模板绑定：零件 prtdot、装配体 asmdot、工程图 drwdot统一配置参数

零件自定义属性（图号、名称、材料、重量、热处理），工程图标题栏自动关联读取，拒绝手动填写，模型修改图纸同步更新。

图纸幅面：A4 竖向优先，国标禁止 A4 横向出正式图纸；图纸格式绑定图框、标题栏、更改栏。

二、视图表达规范（笔试 + 上机必考）

基础三视图规则：严格遵守长对正、高平齐、宽相等；主视图优先选择零件加工 / 装配摆放姿态。

剖视图考点（高频问答）

全剖：中空轴套、箱体；半剖：对称零件，一半外形一半内部结构

阶梯剖、旋转剖必须标注剖切符号、投射方向、视图名称（A-A），国标剖面文字只写 A-A，不要 “截面 A-A”

筋板、轮辐纵向剖切不画剖面线（国标硬性规定，面试高频错题）

其他视图考点

局部放大图：放大比例独立标注，原图圈出放大区域，比例≠图纸全局比例

断裂视图：细长杆件（轴、型材）使用，缩短图纸长度

斜视图：倾斜结构，视图摆正，标注视图旋转符号

三、尺寸标注规范（面试重中之重，80% 提问集中在此）

1、核心标注四大原则（必背简答）

基准优先：以加工基准、装配基准标注，分为设计基准、工艺基准；基准统一，减少加工累积误差

杜绝封闭尺寸链：保留一处开口环，尺寸链闭环会造成加工误差叠加

定形 + 定位分开标注：形状尺寸、位置尺寸分开，尺寸排布整齐不交叉、不扎堆

尺寸不重复、不遗漏：模型项目批量导入尺寸后，必须手动清理冗余从动尺寸，只保留驱动尺寸

2、高频细节考点

尺寸放置：优先标注在视图外部；同心圆标直径，圆弧小于 180° 标半径

螺纹标注（必考）：外螺纹大径粗实线、小径细实线；内螺纹小径粗实线、大径细实线；标注格式 M 公称直径 × 螺距，管螺纹 G/Rc 单独标注在指引线上，禁止标在轮廓线上

孔加工：多个阵列孔优先使用孔表标注坐标尺寸，比逐个标注整洁规范

倒角、退刀槽、圆角统一标注，相同圆角可用 “全部 Rxx” 简化注释

四、公差体系（专业面必问）

尺寸公差：配合尺寸标注偏差值，自由尺寸按未注公差执行；公差文字字号小于尺寸数字

形位公差（GB/T1182）

基准符号：基准方块字母永远水平书写，符号连线垂直被测表面，不能连在虚线、剖面线上

同轴度、垂直度、平行度、平面度为机械零件最常考核；轴线类特征多用同轴度、跳动

指引线箭头指向被测要素：轮廓指向边线，中心要素指向尺寸线

表面粗糙度：符号尖角朝向零件实体；加工面标注对应 Ra 数值，其余统一在图纸右上角集中标注

五、注释、表格、装配工程图考点

技术要求固定模块（面试默写题）：

① 未注圆角、倒角数值 ② 未注尺寸公差等级 ③ 热处理、表面处理要求 ④ 去除毛刺飞边 ⑤ 装配、试压等特殊要求

剖面线：金属零件 45° 斜线，相邻零件剖面线方向相反 / 间距区分；非金属剖面线为交错斜线

装配工程图高频考点

相邻零件接触面只画一条线，非配合间隙画两条线

实心杆件（轴、螺栓、销）纵向剖切按不剖绘制

BOM 物料表：自动抓取模型属性，序号与零件一一对应，序号引线不交叉

焊缝标注：三角符号、焊脚尺寸、环绕焊缝圆圈、现场焊缝旗帜符号

六、高频面试问答（直接背诵回答话术）

问：模型项目导入的尺寸为什么要手动整理？

答：模型项目会生成所有建模尺寸，包含内部草图从动尺寸，大量重复多余尺寸；需要只保留车间加工需要的驱动尺寸，按照基准排布优化，图纸简洁易懂。

问：第一角与第三角视图区别？

答：我国国标第一角：人→物体→投影面；三视图排布：主视在左上方，俯视在下，左视在右。欧美第三角：人→投影面→物体，视图排布相反，国内出图必须锁定第一角。

问：工程图和模型联动失效怎么处理？

答：检查文件是否为只读、模型是否存在外部参考丢失；修复断裂参考，不建议炸开工程图线条，会彻底丢失参数关联性。

问：图纸规范的核心目的是什么？

答：统一图纸语言，车间识图无歧义，降低加工报废率；图纸可追溯、可修改，保障产品加工一致性。

问：筋板剖切为什么不画剖面线？

答：国标规定，纵向剖切筋、轮辐等薄壁加强结构，省略剖面线，区分实体主体与加强结构。

七、面试扣分重灾区（避雷点）

❌ 基准字母跟着斜面旋转、基准标在隐藏线上

❌ 尺寸线交叉、数值堆叠、封闭尺寸链

❌ 所有线条共用一个图层，线宽不分

❌ 工程图炸开线条，失去三维模型联动

❌ 剖视图名称写成 “截面 A-A”、剖切样式非国标样式

❌ 标题栏手动输入信息，不关联模型属性
