SOLIDWORKS 循环参考指南及修复方法

当两个或多个装配体零部件共享外部参考，并且重建其中一个零部件需要重建另一个零部件时，就会出现循环参考。

通常也称为循环引用，这些情况往往会增加 SOLIDWORKS 的重建时间，因为简单的计算不得不重复进行多次。对于 SOLIDWORKS PDM 来说，这些循环参考还可能导致检入过程无法完成。

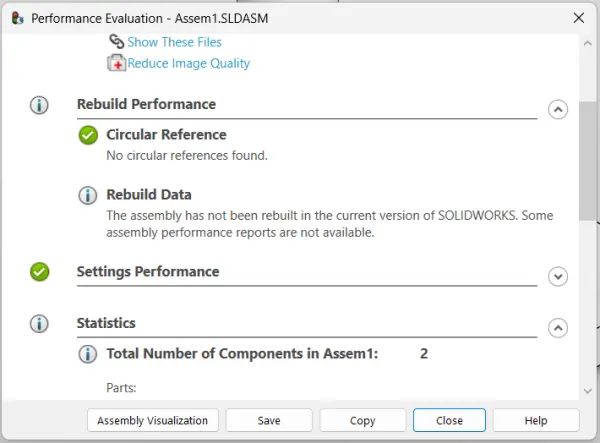

什么原因会导致 SOLIDWORKS 出现循环参考？

SOLIDWORKS 循环参考的一个表现是反复出现重建符号。重建装配体时，重建符号会从一个零部件转移到另一个零部件，而不是完全消失。

继续重建装配体可能会使重建符号出现在其他零部件上，或者又回到最初的零部件上。在后续的每次重建中，该符号都会在所有受影响的零部件之间循环出现；但如果单独在独立窗口中打开其中一个零件，则该符号不会出现。

SOLIDWORKS 循环参考还可能表现为受循环参考影响的零部件中出现重建错误。当在装配体环境中编辑某个零件时，重建错误会出现在部分或所有其他受影响的零部件中。

消除 SOLIDWORKS 中的循环参考

消除 SOLIDWORKS 中的循环参考通常需要先锁定每个受影响零部件的外部参考，然后重建装配体，以隔离涉及循环参考的零部件。确定受影响的零部件后，需要编辑每个零部件的特征和草图，以消除循环参考。

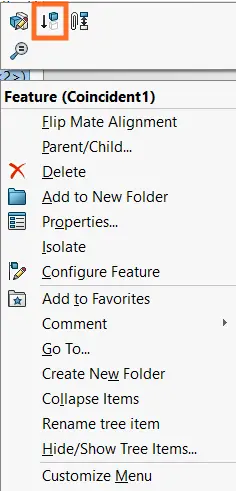

在大多数情况下，必须逐一压缩带有外部参考的草图中的每个关系，以确定是哪个关系导致了循环参考。您可以通过右键单击特征或关系并选择“压缩”选项来压缩它。

避免 SOLIDWORKS 循环参考的最佳实践

由于在 SOLIDWORKS 中确定循环参考的来源可能非常困难且耗时，因此最好完全避免循环参考。

• > 使用布局草图和块作为所有外部参考的中心。
• > 如果需要在装配体中的零部件上添加外部参考，请将外部参考附加到关键零部件（例如框架）上。关键零部件不应包含带有外部参考的特征，因为这可能会引入循环参考。
• > 避免从顶层零部件向子装配体中的零部件添加关系。
• > 不要向已经包含外部参考的特征添加外部参考。
• > 避免向时间相关型装配体特征（例如孔向导孔、零部件阵列和装配体切除）添加外部参考。

修复 SOLIDWORKS PDM 文件中的循环参考

由于装配体参考会形成无限循环，SOLIDWORKS PDM 将不允许检入存在循环参考的文件。此外，您将无法禁用此警告消息，因为该设置是硬编码的。

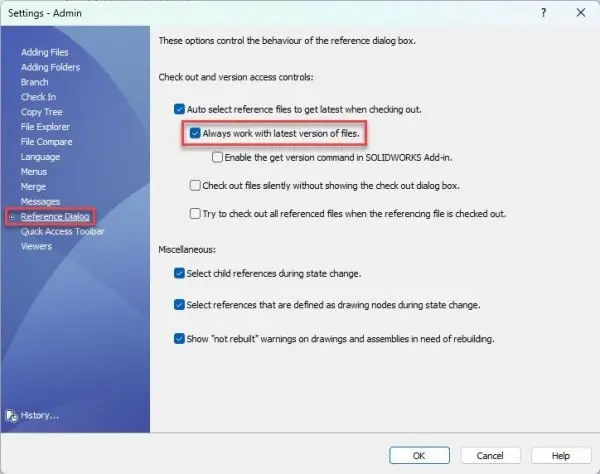

可以通过始终使用所有文件的最新版本来解决此行为。启用“始终使用最新版本”选项后，即可检入导致循环参考的文件。

启用此设置后，无论引用的版本是什么，缓存中始终保留最新的文件版本。
