UG模具设计图层颜色编号定义刻字标准规范汇总

注：此图层为根据燕秀外挂部分图层定义。仅代表我本人意见。

刻印的模具编号和各模板编号的字体尺寸见下表,镶件的字码高度和深度依据尺寸大小确定，下表为推荐值；字体全部采用黑体字样；

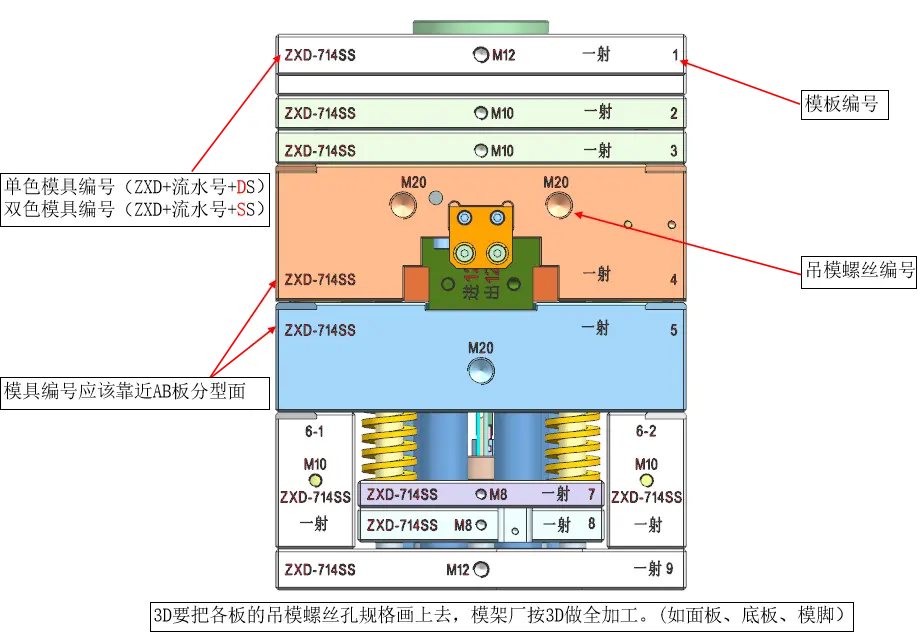

在模胚的天侧各模板外表面需要刻印模具编号（客户有要求的除外），各模板编号。

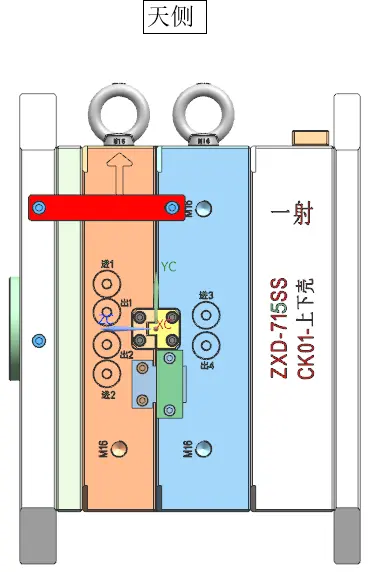

模胚上所有水路必须有进出编号。

1，“进”表示进水，“出”表示出水。“进1"表示第1组进水，“出1" 表示第1组出水。

2，水路编号从前模到后模。若有串联的水路，3D图也要把水管串联起来，模具交付生产时也要把串联的水管接好，生产只需要接进水和出水即可。

3，字码要考虑模具在注塑机的摆放，要让操作人员无需歪头即可观看。

4，对于双色模具，内侧运水进出水必须做转接头接到天地侧或操作者侧或反操作者侧（因为操作员是不可能把头伸到注塑机内侧去接运水的）。

1，对于单色模具，操作者侧的方铁要刻上模具天侧箭头，模号，项目号及产品名称；

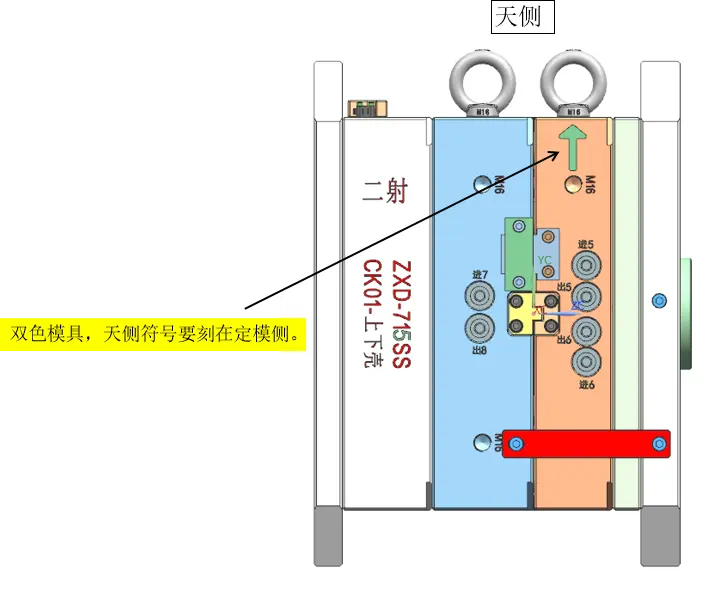

对于双色模具，由于后模部分会旋转180°，所以表示天侧的箭头标识要刻在定模侧。

2，字码位于方铁中间位置，字体尽量大，以工作人员正常距离能看清为宜。
