前言

在车载、消费电子高速PCB信号完整性开发流程中，电磁场仿真会输出多端口Touchstone S参数文件。传统人工分析模式需要手动拆分差分/共模分量、对照协议逐条核对回损、插损、模式转换、串扰指标，海量矩阵数据处理效率极低，极易遗漏隐性通道缺陷，导致投板后眼图闭合、通信误码等问题，反复改版拉高研发成本。

市面上商用仿真软件内置分析工具仅支持通用基础曲线绘制，无法适配MIPI、PCIe、车载以太网等细分协议专属验收标准；多项目并行开发时，人工校验重复性工作挤占工程师核心优化工时。本文提出**Matlab自动化分析解决方案**：打通仿真输出与标准化协议校验链路，自研S参数解析脚本可一键完成多指标合规判定、自动输出可视化报告，结合2.5Gbps车载MIPI D-PHY真实PCB案例完整复现“仿真导出→Matlab自动排查→Layout整改→二次验证”全闭环流程。

本文面向SI硬件工程师、车载PCB开发、射频仿真从业者，属于CST系列进阶实战干货，解决仿真后处理效率瓶颈，可直接落地项目标准化流程。

> 适配工具：CST / ADS / Sigrity 等主流仿真工具 + MATLAB R2022b及以上

> 实测场景：车载2.5Gbps MIPI D-PHY差分通道（含换层通孔结构）

> 核心价值：自动化差分/共模S参数分解、15类高速协议内置阈值库、缺陷自动定位、可视化报告批量输出、大幅缩短无源通道验证周期。



一、传统信号完整性分析全流程痛点拆解

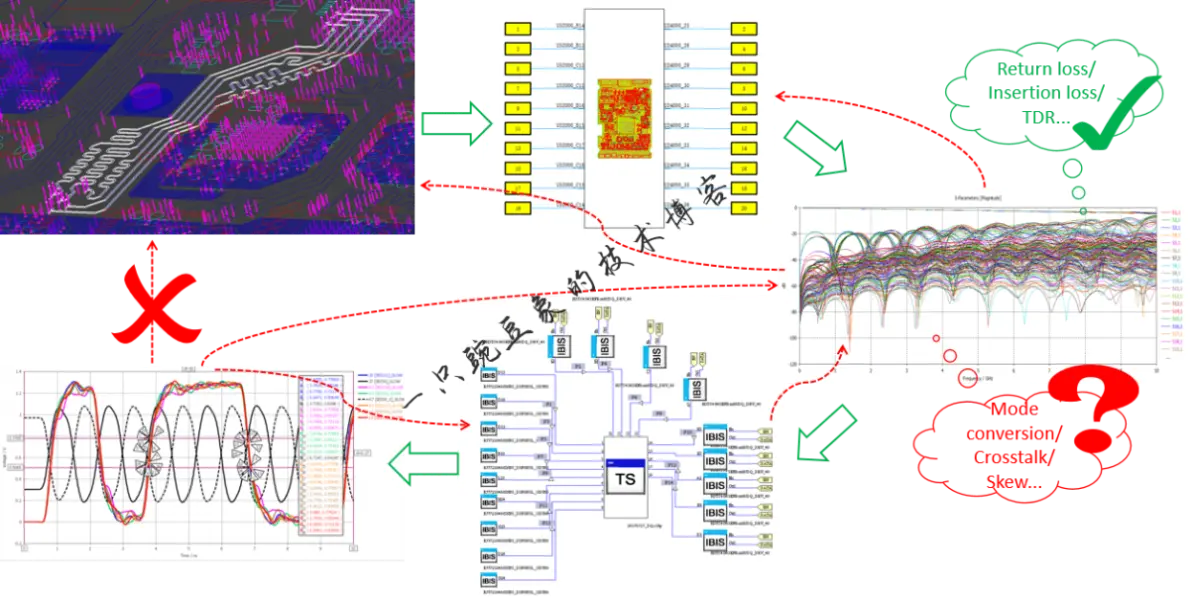

标准SI开发链路分为PCB建模、电磁场仿真、无源指标校验、IBIS时域眼图仿真四大环节，瓶颈集中在**S参数后处理人工校验阶段**：

1. 基础流程逻辑：PCB版图导入→3D无源仿真导出Touchstone文件→人工读取多通道S曲线→对照协议逐项判定损耗/阻抗→搭建IBIS链路仿真眼图；

2. 核心工程缺陷：时域波形异常后需要反向回溯海量频域S参数，多层级排查耗时数天；

3. 五大底层根源，覆盖人力、工具、项目管理维度：

人员门槛高：差分/共模SDD/SCC/SDC模式转换计算无标准化工具，新人极易算错分量；

数据量庞大：4/8/12/16通道差分链路S矩阵维度极高，人工逐条核对指标重复性工作巨大；

项目排期紧张：多硬件并行开发，工程师只能简化校验流程，遗留共模反射、远端串扰等隐性隐患；

无强制标准化验收：企业缺少统一无源指标自动化判定工具，全靠工程师经验把控；

设计约束固化：成熟产品PCB版图修改受限，只能提前通过仿真全维度规避缺陷。

本质矛盾：商用电磁场软件与高速通信协议校验工具割裂，缺少跨平台自动化分析载体，而Matlab作为通用数值计算平台可完美打通链路，实现仿真后处理标准化、自动化。

二、车载实战案例：2.5Gbps MIPI D-PHY通道自动化分析闭环

2.1 项目背景

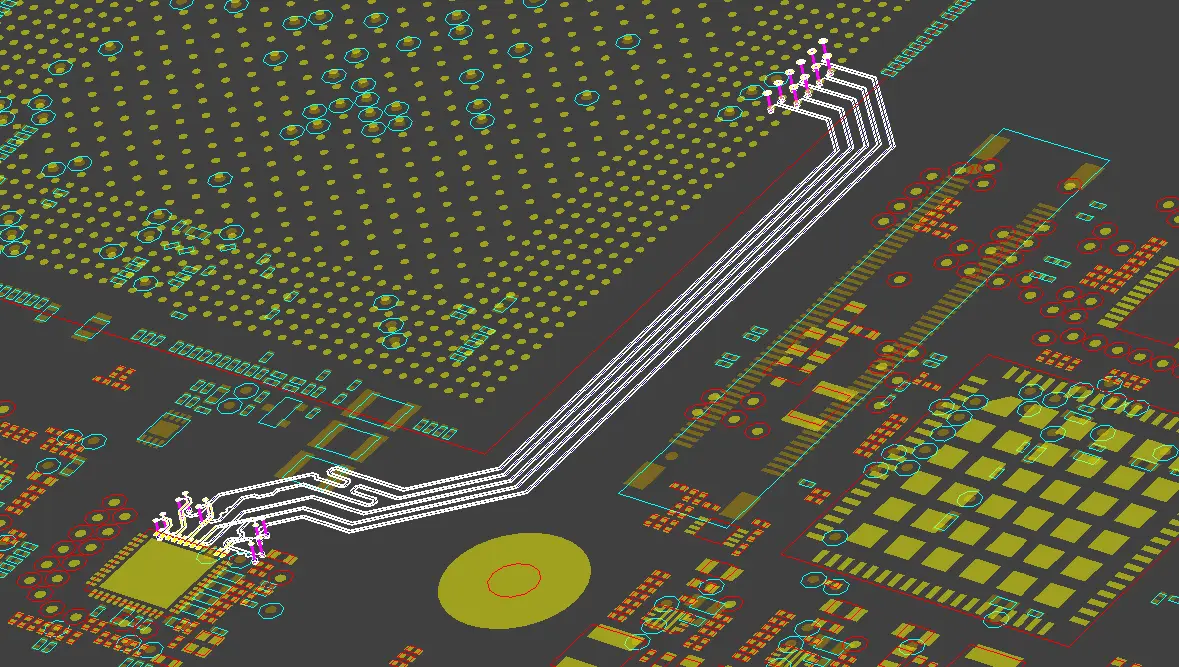

车载主控与图像解串器互连MIPI D-PHY差分通道，PCB包含表层走线、内层换层差分通孔，存在单层参考地不连续风险，需要完成无源通道全指标合规验证与时域眼图仿真。



2.2 传统人工分析的短板

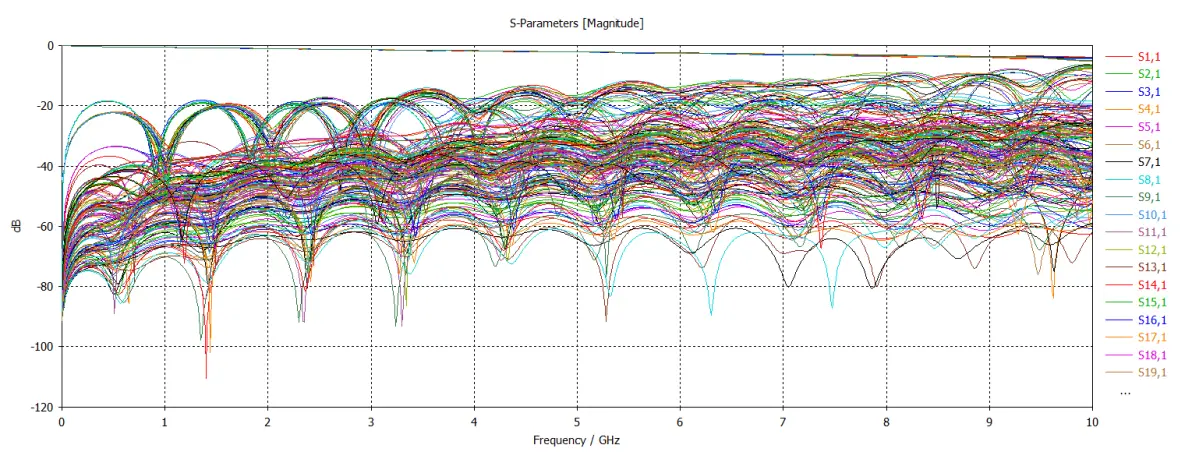

将完整PCB导入CST完成频域仿真后输出多端口.s20 Touchstone文件：

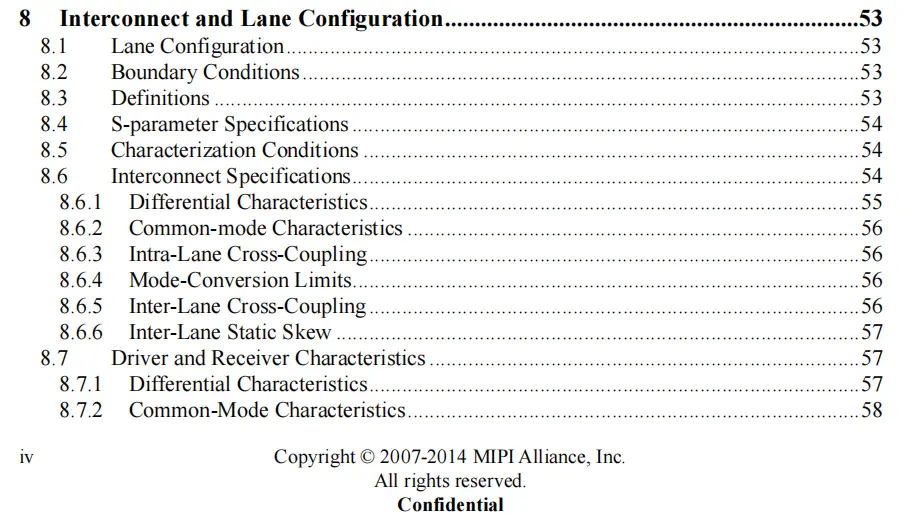

依据MIPI联盟官方规范，通道必须校验差分回损SDD、共模回损SCC、模式转换SDC、近端/远端串扰NEXT/FEXT、TDR差分阻抗共8大类指标，规范文档存在明确阈值约束：



但是，人工处理需要手动拆分差模共模分量、逐频点对比限值，单通道完整校验耗时耗力，项目赶工时工程师会省略共模损耗、模式转换等次要指标，从而导致回流不连续、共模反射超标等隐蔽缺陷无法提前识别。

2.3 Matlab自动化脚本一键缺陷定位

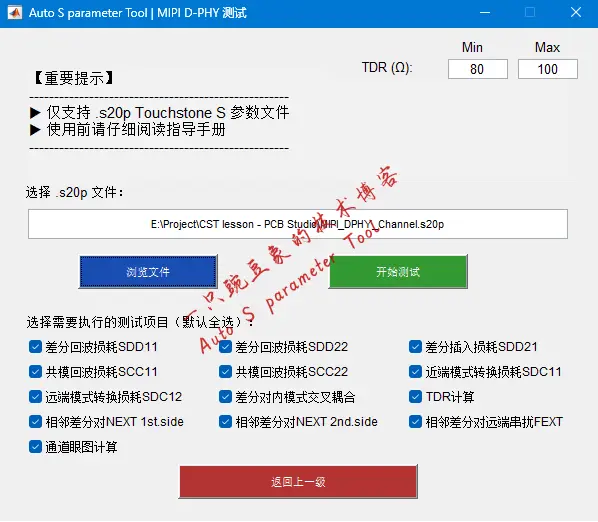

自研Matlab Auto S Parameter Tool专用工具，原生支持CST输出Touchstone（snp）文件，内置完整MIPI D-PHY V1.2协议阈值库，可视化交互界面支持勾选全量测试项，一键启动自动化分析：



2.3.1 自动化输出多维度合规图表报告

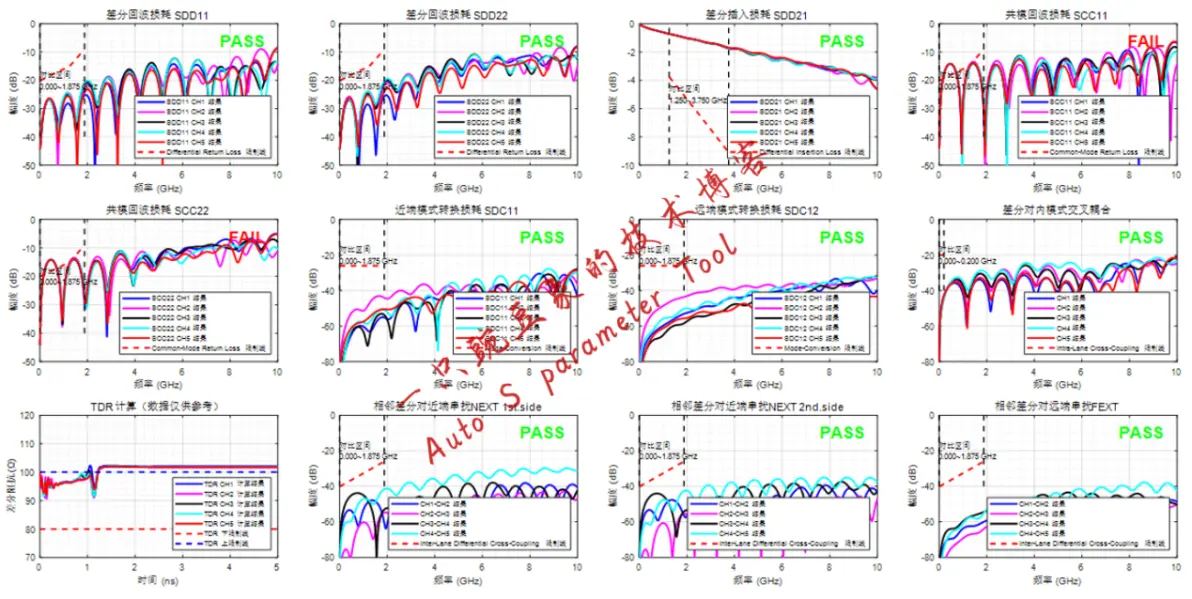

脚本自动分解差模、共模、模式转换、串扰、TDR曲线，标注PASS/FAIL判定标识，本次仿真直接检出**SCC11/SCC22共模回波损耗低频段超标失效**：



2.3.2 缺陷根因溯源

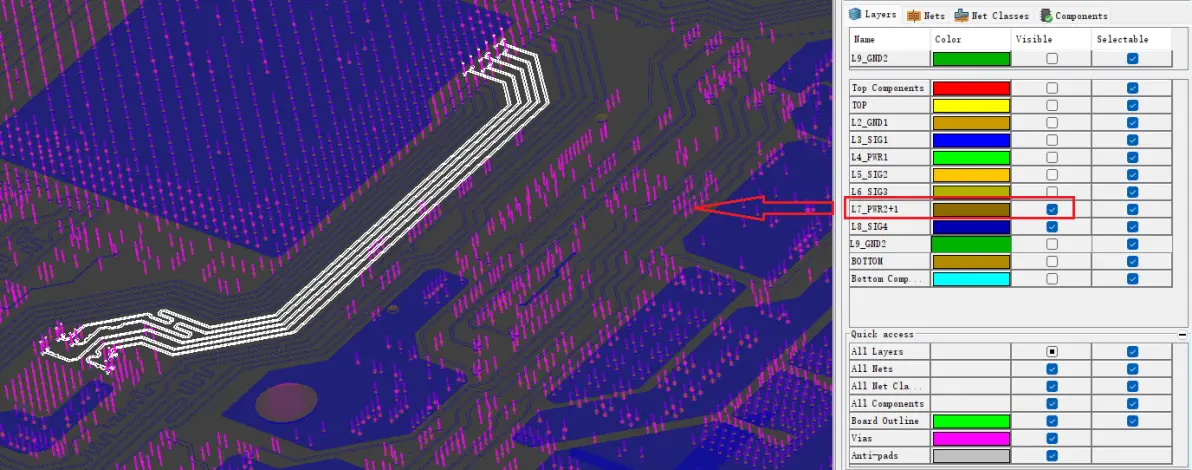

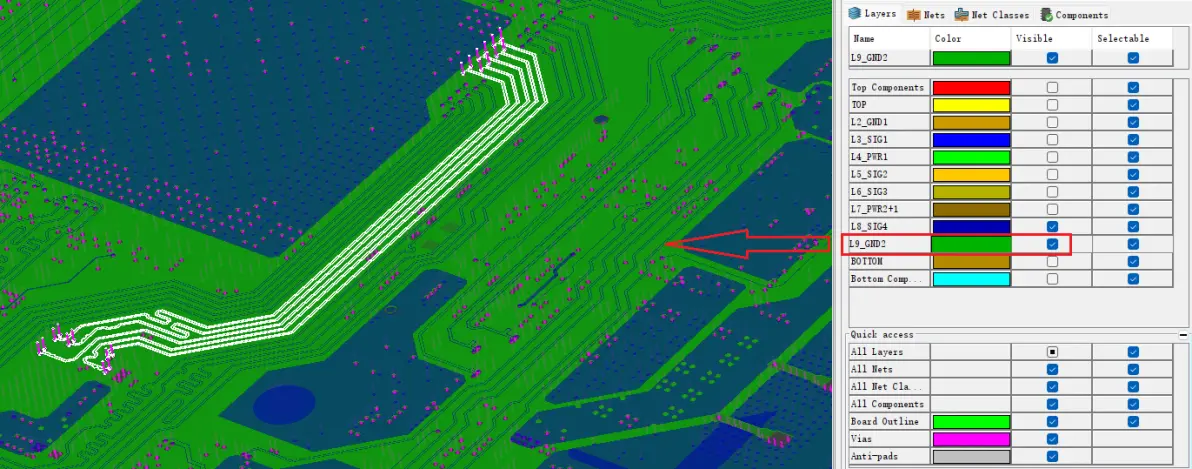

通过Matlab输出失效频点对应频段，反向核查PCB叠层：差分走线位于L8内层，下层L9完整参考地，上层L7无连续接地铜皮，信号回流路径断裂，高频共模反射能量大幅抬升，超出MIPI规范限值。





2.4 Layout整改后二次自动化验证

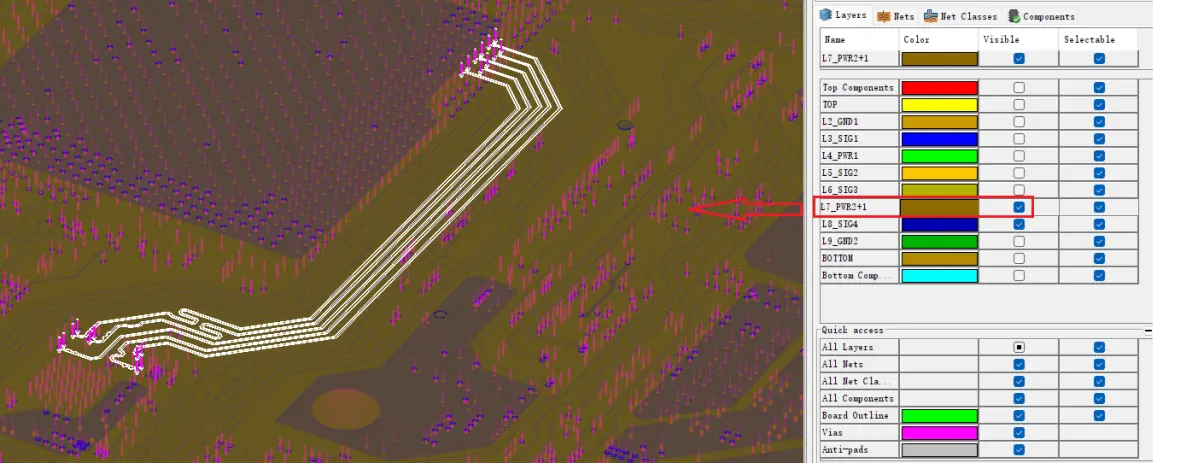

Layout工程师在L7层差分走线区域完整铺接地铜，补全回流参考平面：

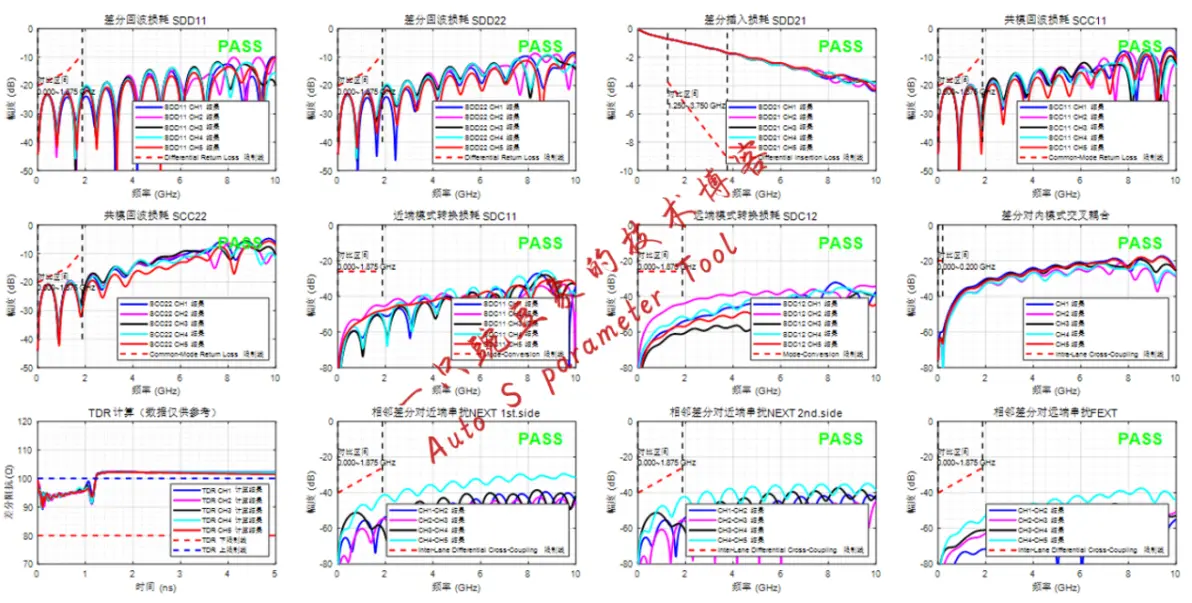

重新运行CST仿真并导入Matlab脚本校验，共模回损峰值优化至规范阈值内，全部差分/共模/串扰/阻抗指标PASS：



2.5 无源达标后CST时域眼图终验证

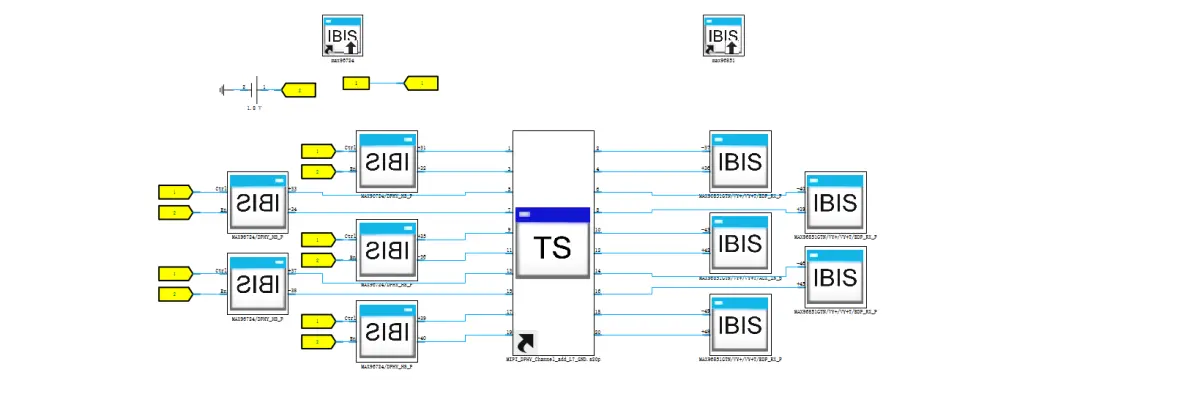

全部无源通道指标通过自动化校验后，在CST Circuit原理图导入优化Touchstone文件与SoC/解串器IBIS模型，搭建完整差分传输链路开展瞬态仿真，输出眼图、误码浴盆曲线完成最终系统评估：



2.6 案例落地收益对比

1. 人工分析：单通道全指标校验≥6小时，缺陷靠经验盲查，极易遗漏共模类隐性问题；

2. Matlab自动化脚本：完整报告生成仅3分钟，自动标注失效曲线与频段，精准定位回流、过孔、阻抗缺陷；

3. 研发价值：提前规避投板改版，单版PCB硬件成本、生产周期节省70%以上。

三、Matlab自动化SI分析脚本完整功能体系

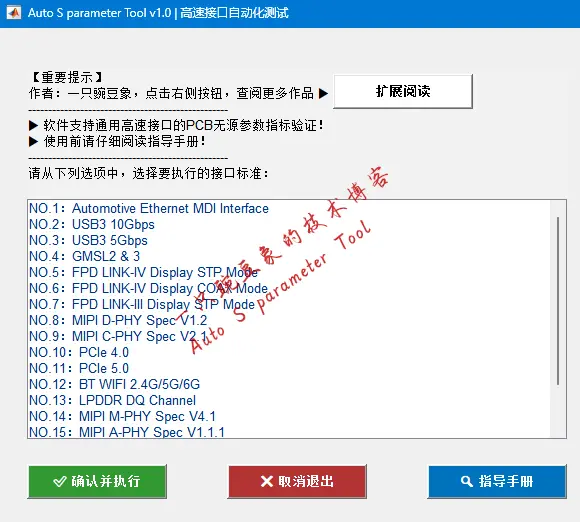

3.1 内置15类高速通信协议标准库

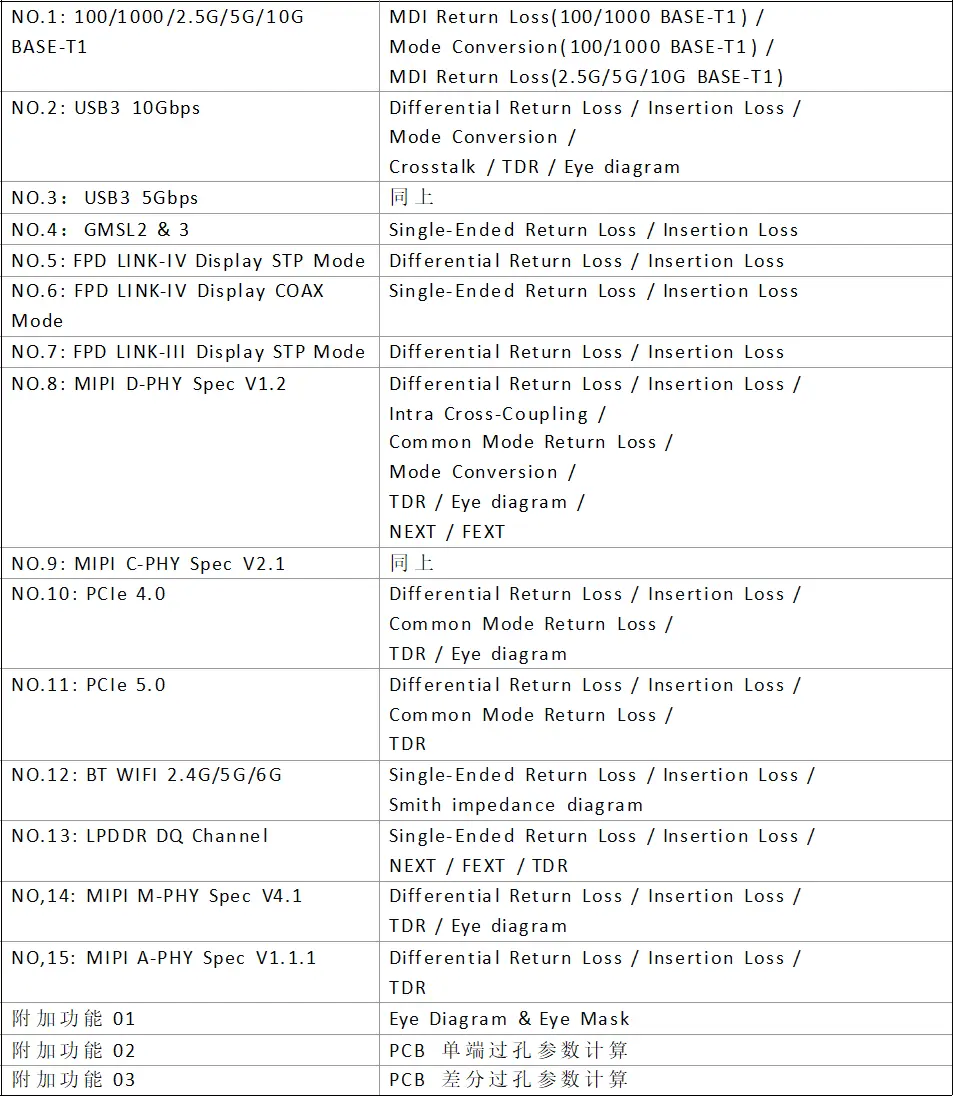

脚本集成车载、消费电子主流高速接口合规阈值，覆盖40+细分测试项目，无需手动查阅各类协议文档，适配绝大多数PCB SI开发场景：



覆盖协议：MIPI全系列(D/C/M/A-PHY)、PCIe4.0/5.0、USB3.x、车载1000BASE-T1、FPD-Link、LPDDR、Wi-Fi等。

3.2 三大核心拓展计算模块

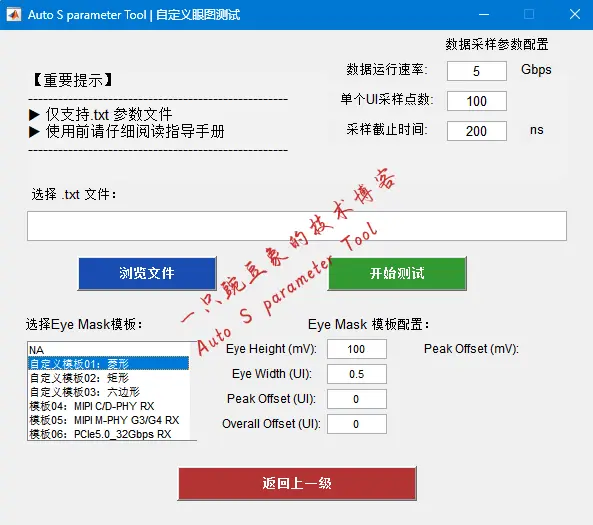

模块1：自定义眼图模板自动仿真工具

支持导入频域S参数转换时域波形，内置各类协议标准眼图Mask，可自定义UI、眼高、抖动偏移参数，替代CST手动配置眼图仿真，批量输出眼图裕量数据：

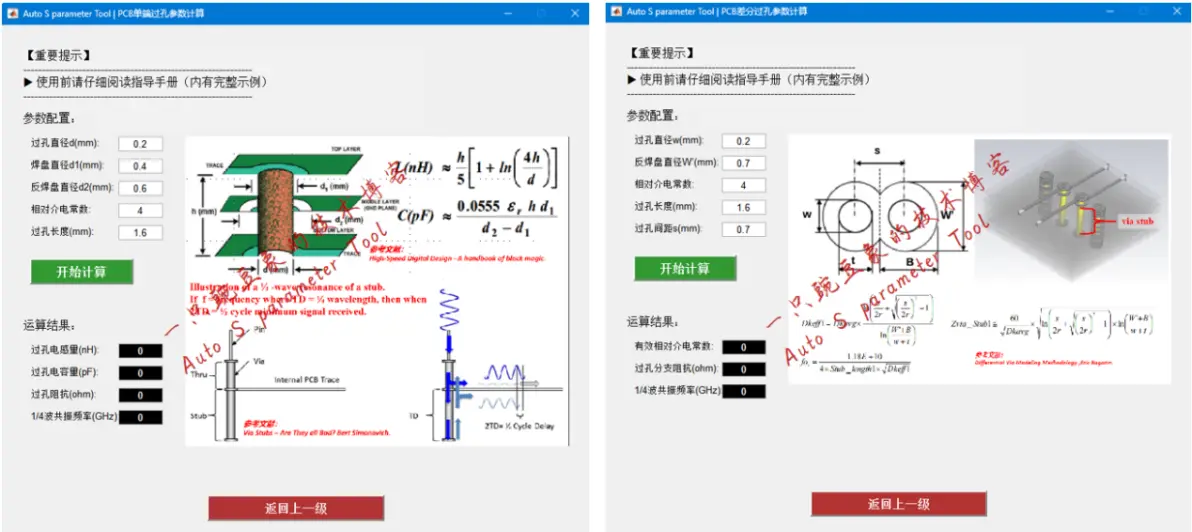

模块2&3：单端/差分过孔共振参数快速计算

基于传输线阻抗模型，输入孔径、反焊盘、板厚参数，自动计算过孔等效电感电容、共振频率，提前预判过孔带来的损耗突变，适配预仿真阶段快速评估：



3.3 部署与运维轻量化优势

1. 独立exe安装包交付，无复杂第三方插件依赖，Matlab Runtime环境一键适配办公/仿真电脑；

2. 轻量化交互界面，操作门槛低，初级SI工程师也可独立完成全通道校验；

3. 持续迭代更新：订阅用户免费获取新增高速协议、仿真计算模块升级，适配新一代高速SerDes标准；

4. 批量处理：支持批量导入多版CST Touchstone文件，批量生成对比报告，适配DOE参数扫描仿真结果分析。



四、标准化落地流程：Matlab联合仿真自动化规范

4.1 完整标准化作业步骤

1. CST端完成PCB/传输线/过孔3D电磁场仿真，导出.snp Touchstone文件；

2. 启动Matlab Auto S Parameter Tool，加载仿真输出文件，选择对应产品高速协议；

3. 勾选全部无源测试项，一键执行自动化解析；

4. 查看可视化报告，定位FAIL指标对应频段，反向核查PCB叠层、走线、过孔结构；

5. Layout完成版图优化，重复CST仿真+Matlab校验闭环；

6. 全部指标合规后，将优化S参数导入CST原理图搭配IBIS模型，完成时域眼图、BER误码仿真。

4.2 企业落地价值总结

1. 人力提效：无源通道分析工时缩减95%，工程师聚焦PCB结构优化而非数据处理；

2. 标准化管控：统一协议阈值判定标准，消除不同工程师经验带来的分析偏差；

3. 前置风险：共模反射、模式转换、串扰等隐性缺陷自动检出，大幅降低硬件改版概率；

4. 系列化复用：一套脚本覆盖公司所有高速接口项目，形成企业SI自动化仿真规范，可纳入硬件开发流程文档。

五、进阶拓展方向

1. 二次开发：基于脚本底层Matlab函数，结合CST VBA仿真自动化，实现“自动建模→批量仿真→自动分析”全无人值守流程；

2. 数据看板开发：将自动化报告导出Excel，接入Python数据可视化，生成项目仿真质量看板；

3. 联合测试：对接矢量网络分析仪实测Touchstone文件，实现仿真数据与实测数据自动化对标。
