COMSOL与MATLAB联合仿真：多步骤多参数的高级应用

COMSOL Multiphysics 提供了和MATLAB联合仿真的接口 livelink for MATLAB，利用该接口可以实现多参数，多步骤的批量仿真优化。

1在COMSOL建立或导入几何模型，设置材料属性，设置好物理场和多物理场，选择合适的网格划分形式，设置求解器。运行计算，分析结果并相应的调整前面的设置，直至结果符合预期，设置合适的后处理形式，例如：输出结果图片的大小和角度等。

2.将模型文件转换成.m文件，方法是：文件-另存为-选择”MATLAB模型文件(*.m)”，如图1所示。

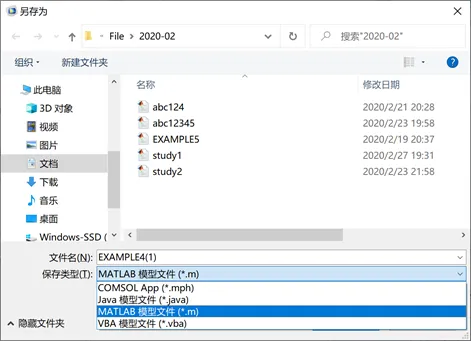

图1 另存为MATLAB模型文件

在建立模型时往往会有较多的修改，所以直接生成的MATLAB模型文件中往往有很多的重复的命令，这会导致文件的可读性大大降低，容易出错，且不易修改。利用压缩历史记录功能则可以去掉重复的命令，如图2所示。

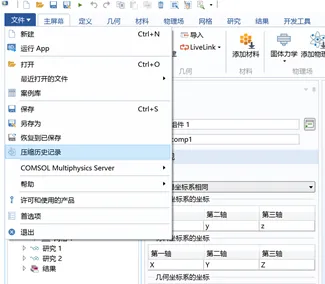

图2 压缩历史记录

3，将保存的MATLAB模型文件改写成对应的MATLAB函数，如图3所示，编写用于循环调用多个模型文件的MATLAB脚本，如图4所示。

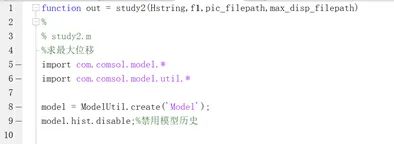

图3 MATLAB函数

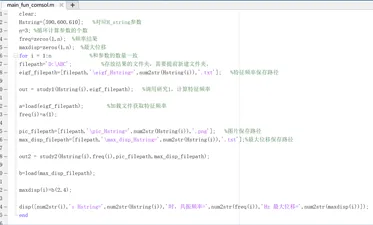

图4 MATLAB脚本

4．运行计算，在MATLAB程序中添加显示命令可以在运算的过程中输出单次运算的结果，如图5所示，同时运行的结果还会以文件的形式保存到选定的文件夹中，如图6所示。

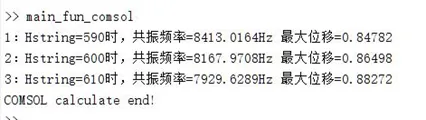

图5 计算过程指示

图6 计算结果的文件保存

结语：对于需要研究多个参数组合或者多个研究步骤的仿真，使用COMSOL和MATLAB联合仿真是十分高效的，可以自动改变参数，重复执行运算，并可以根据上一次的计算结果来确定下一次的计算参数，并且结果数据可以直接汇总到在MATLAB中进行分析。
