COMSOL与MATLAB联合使用的步骤

一、背景

• COMSOL 5.5
• MATLAB 2019a
• Win 10

二、使用步骤

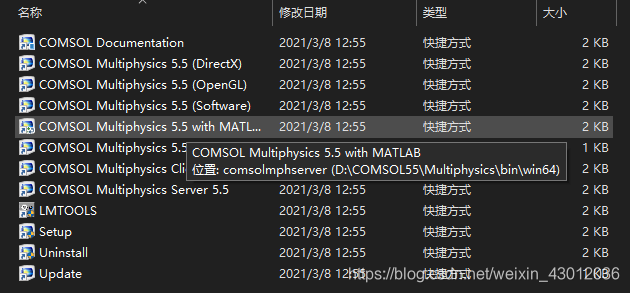

1. 找到 COMSOL Multiphysics 5.5 with MATLAB

一般安装comsol时matlab已经有了，那默认创建快捷方式时桌面就会有，

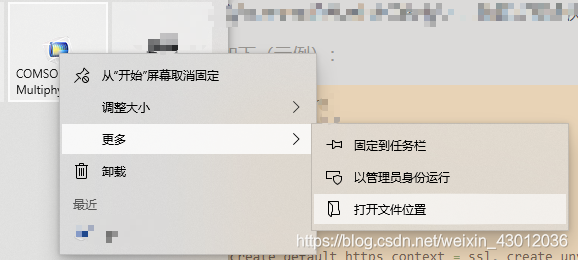

   但是碰巧的是桌面上没有，可以在按下方操作



如果你碰巧装comsol的时候matlab并没有,那么你只需装上matlab之后，在重装上comsol。具体操作如下：

   首先确定comsol已关闭，然后

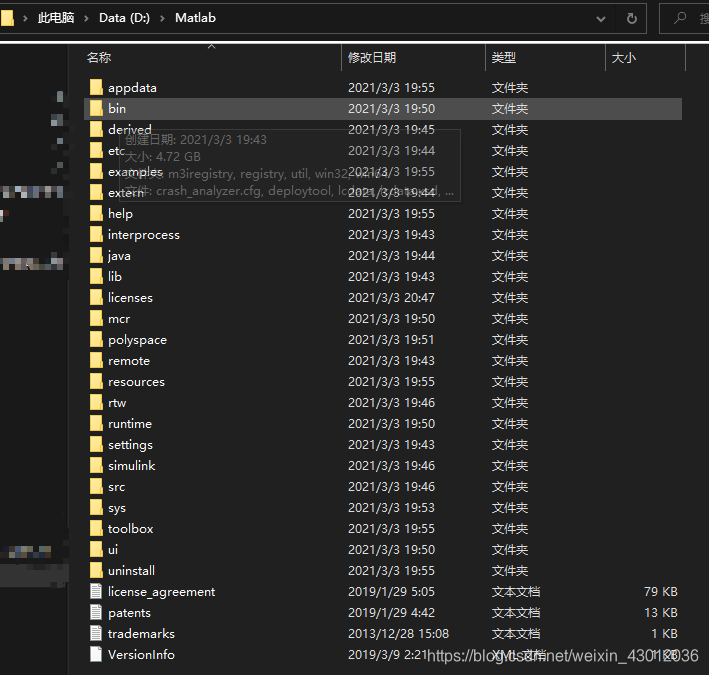

   选择添加/移除产品和重新安装，然后一路next,不要选择/取消选择任何内容，直到livelink这个界面，选择matlab的安装路径，以我为例就是D：Matlab.。不要把文件夹路径放得过细，comsol会认定为无效路径。

2. 双击COMSOL Multiphysics 5.5 with MATLAB

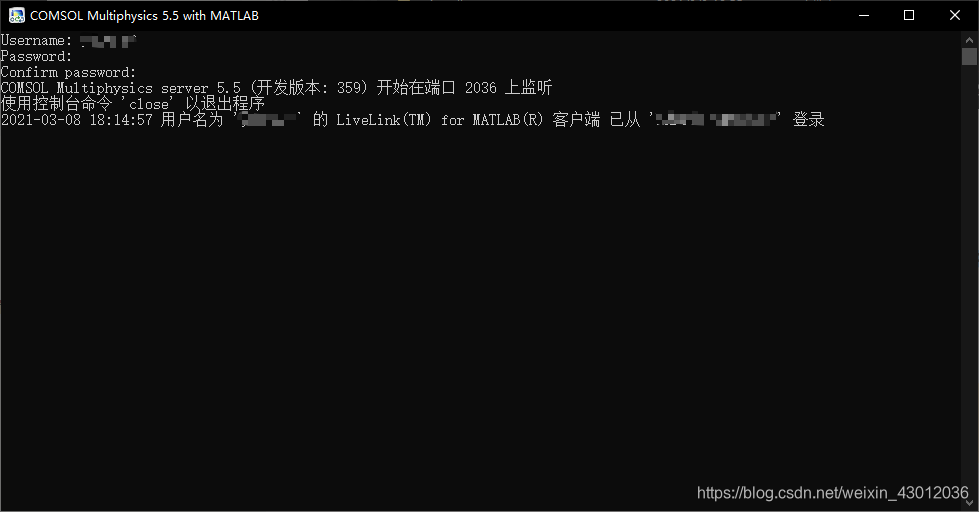

输入USERNAME，这个随便输入。然后创建密码，确认一次密码。这个输入的过程中，由于窗体是黑色的，字也是黑色的，所以你会感觉没有输入，其实是输入了。所以你尽管输入就完事了。

   如下示例：


   输入结束后，出现matlab弹窗，之后就可以愉快的使用matlab调用COMSOL了。不说了去肝了！！！

三、在matlab上控制comsol——示例

有个捷径就是如果不知道想要实现的具体语句是什么的时候，可以先在comsol实现一遍，然后在另存为.m文件。这样就可以在matlab上打开你另存的文件，找到你想要找的语句指令。

除此之外，comsol自带的官方文档对comsol with matlab也有基础介绍，大家耐心看吧！

   下面列出我这几天摸索出来的作为例子吧！如果对你有帮助的话，那就太好了！

• 首先将你所在的comsol .mph文件所在的文件夹地址加入matlab搜索路径中
• 然后就是码代码了，下面是一个例子

model = mphopen('test.mph');
% 前期设置
model.param.set('f',string(f)+'[Hz]');
model.param.set('phi', string(theta_i)+'[deg]');
model.param.set('theta_r', string(theta_r)+'[deg]');
model.param.set('a', string(a)+'[m]');
for ii = 1:length(cond)
    model.param.set('t1',string(t(1,ii))+'[m]');
    model.param.set('t2',string(t(2,ii))+'[m]');
    model.param.set('d1',string(d(1,ii))+'[m]');
    model.param.set('d2',string(d(2,ii))+'[m]');
    model.param.set('dx1',string(dx(1,ii))+'[m]');
    model.param.set('dx2',string(dx(2,ii))+'[m]');
    model.study('std2').run;
    % 结果导出
    model.result.export('plot1').set('plotgroup', 'pg3');
    model.result.export('plot1').set('plot', 'glob1');
    model.result.export('plot1').set('filename',string(ii)+'.txt');
    model.result.export('plot1').run;
    sprintf('已完成：%d',ii/length(cond))
end

有几个值得注意的地方：

参数设置时要加单位的，且是字符串格式
这个例子中结果导出是在提前在comsol设置好的
在结果导出的例子可以参照 https://www.jianshu.com/p/91de8f5f78f8

加快计算速度

1. 将最大网格设置为工作波长的1/8
2. 尽可能的将mph文件的大小降低

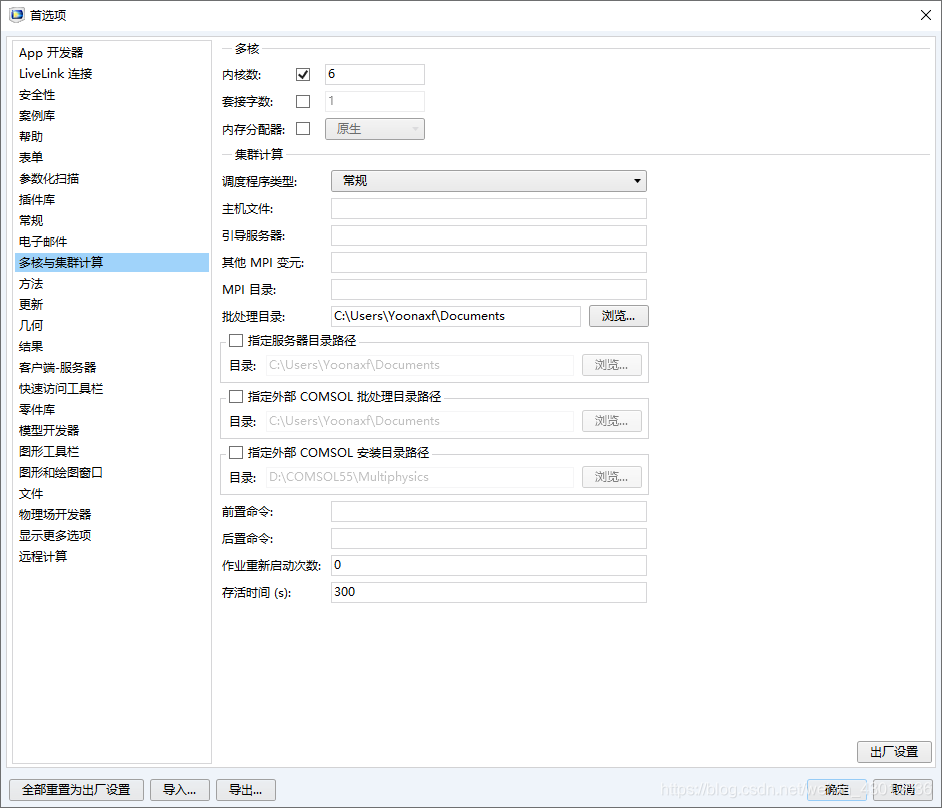

3. 设置单机多核并行计算模式
