HFSS导入GDSII文件总失败？试试这个处理方法

省流：Modeler - Import - 导入GDS file - Layer mapping栏导入已编辑好的tech file

本专栏使用Ansys Electronics 19.1版本演示

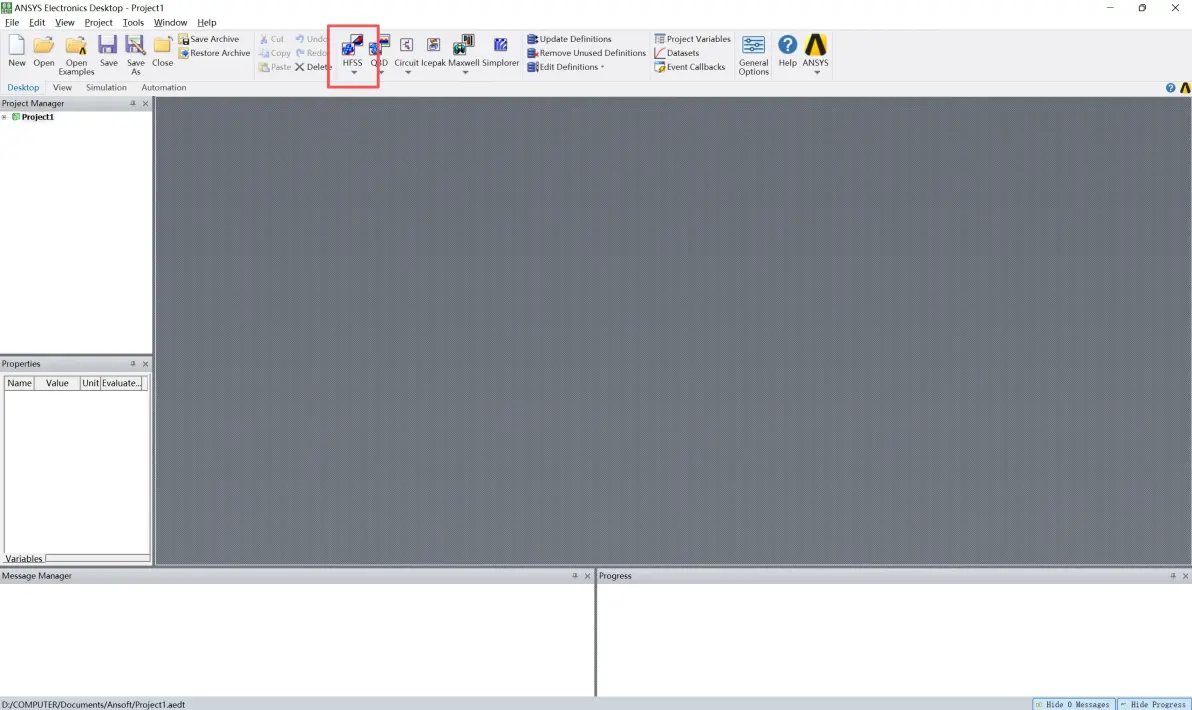

① 新建/打开HFSS文件

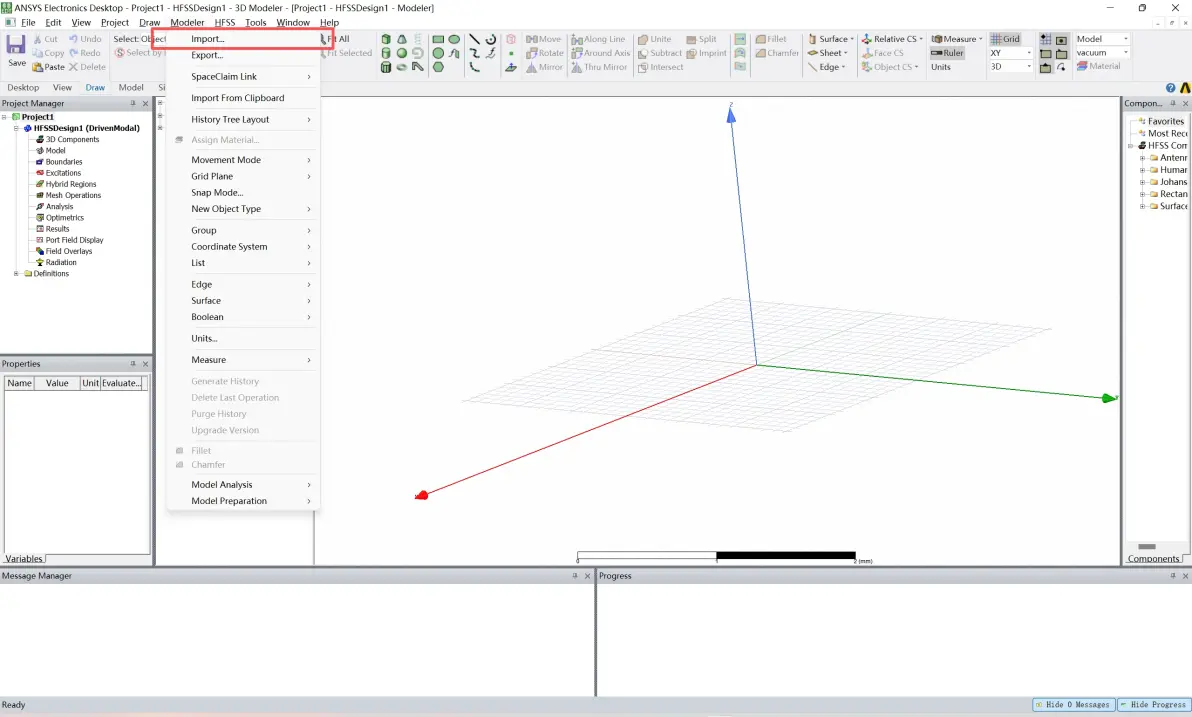

② 点击 Modeler - Import，导入GDS文件

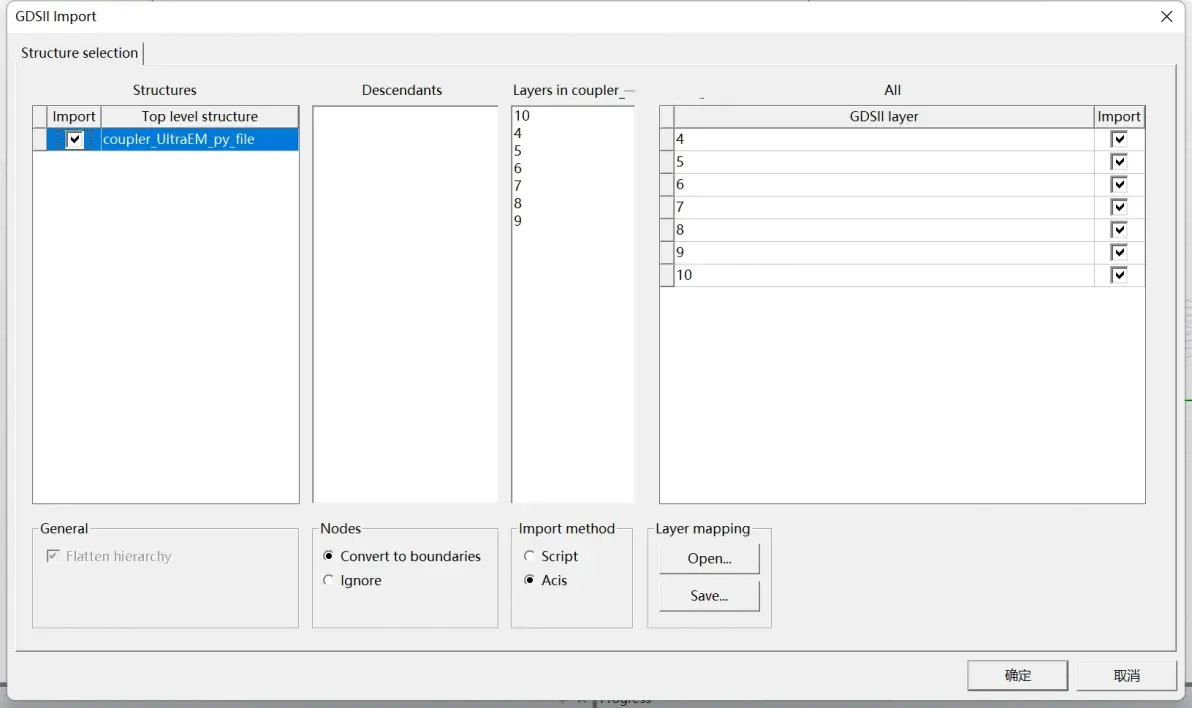

③ 出现此对话框，其中“Layers in...”“All”中数字为GDS文件所含层的编号

④ 点击“Layer mapping”中的Open，导入.tech文件

◻ tech file 编写方法

详细编写方法可参阅HFSS官方帮助文档：【直接复制链接跳转可能需要登录ansys，建议直接点ansys electronics里的help进入帮助文档，然后在里面搜“GDSII”；或者进入help文档界面后再在浏览器中输入此链接跳转】https://ansyshelp.ansys.com/account/secured?returnurl=/Views/Secured/Electronics/v191/home.htm%23../Subsystems/HFSS/Content/Variables/ImportingGDSIIFormatFiles.htm
