SCDM 实例教程：基本几何建模

ANSYS SpaceClaim Direct Modeler（简称 SCDM）是基于直接建模思想的新一代3D建模和几何处理软件。SCDM可以显著地缩短产品设计周期，大幅提升CAE分析的模型处理质量和效率，为用户带来全新的产品设计体验。

本文将主要介绍使用ANSYS SCDM 进行模型建立的简单方法，使用的版本是ANSYS 17.0

步骤 1：

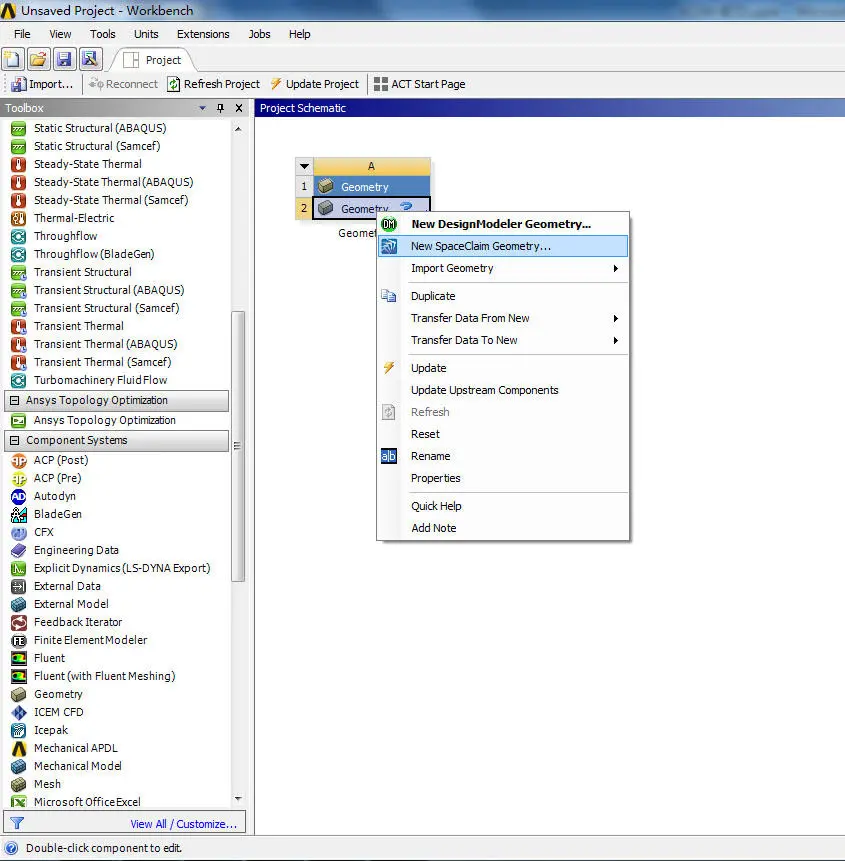

在 Workbench 中拖入 Geometry 模块，右键选择在 SpaceClaim 中打开。

步骤 2：

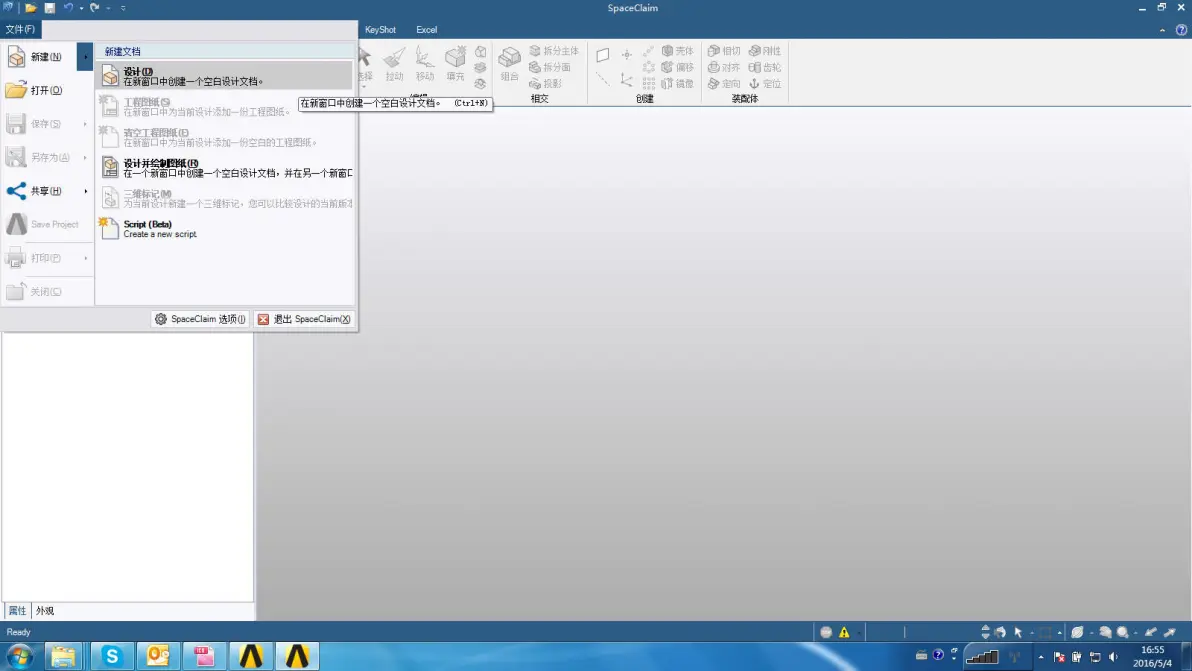

点击 文件-->新建-->设计。

对于默认情况，打开软件后会自动新建一个空白的设计，本步骤可以省略。

步骤 3：

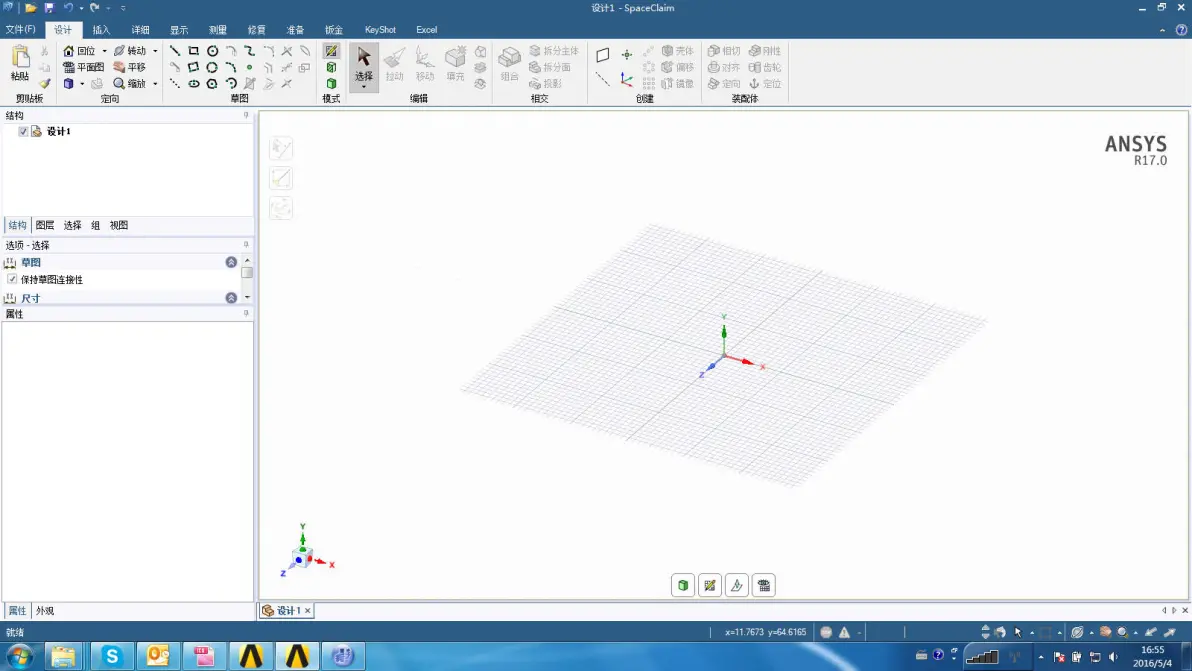

   新的空白设计如图所示。

步骤 4：

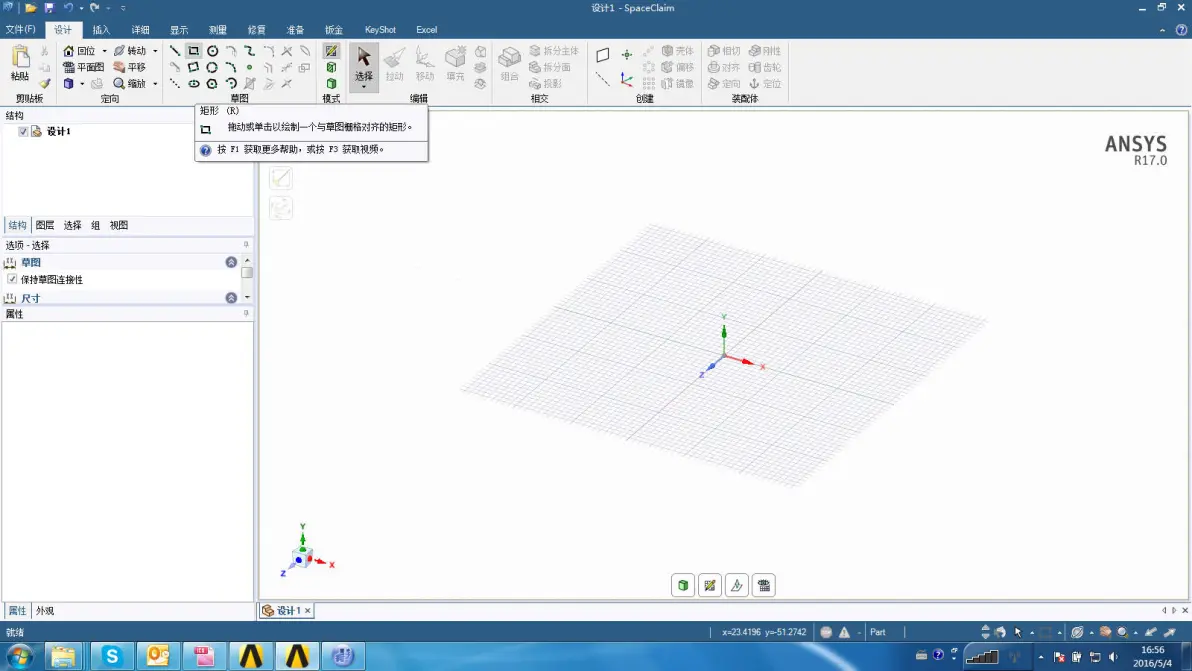

在草图面板中，选择矩形。

步骤 5：

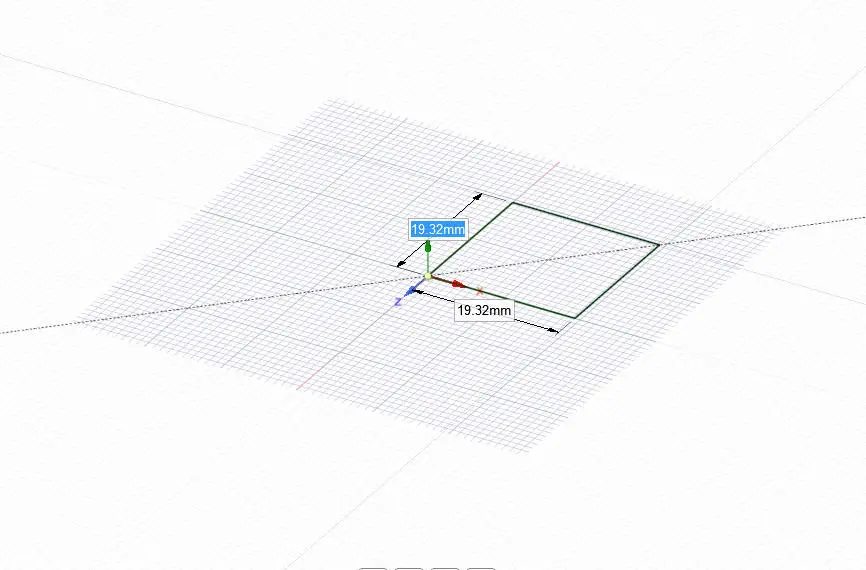

在图形界面中，将原点作为起始点，拖拽生成矩形；最后定义两个边的尺寸为20mm。

步骤 6：

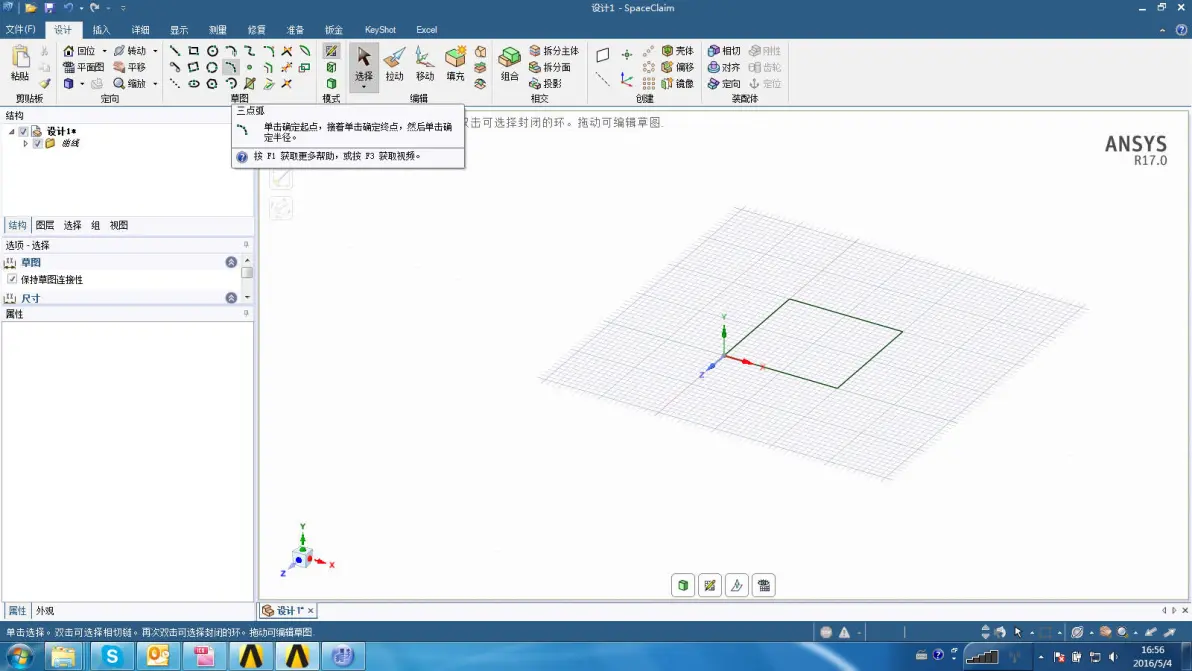

在草图面板中，选择三点弧。

步骤 7：

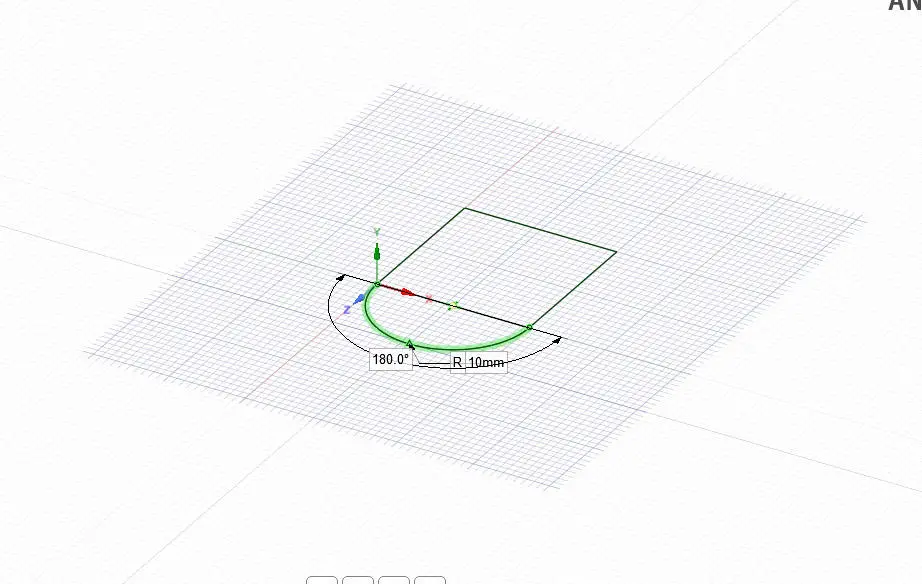

在图形界面中，依次选择矩形的两个角点，随后拖拽生成圆弧，最后定义弧的圆心角尺寸180°或半径尺寸10mm。

步骤 8：

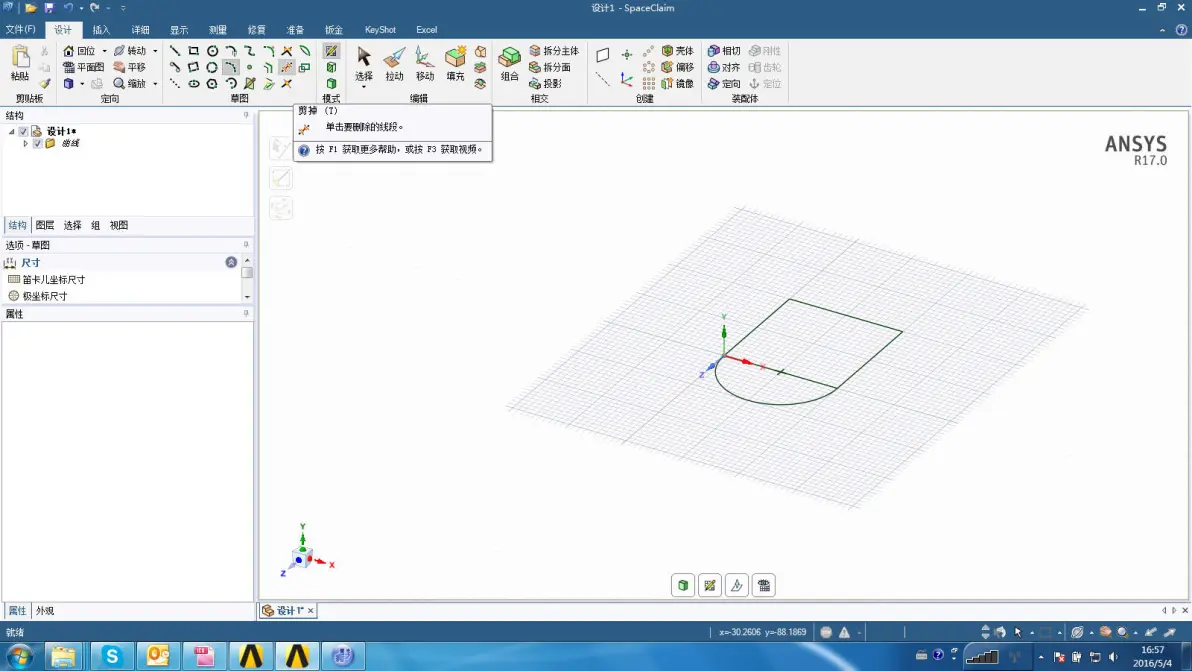

在草图面板中，选择剪掉。

步骤 9：

在图形界面中，点击圆弧直径，删掉该线段；草图绘制完毕。
