PTC发热片粘接导电胶怎么选？高温应力腐蚀下长期可靠关键

在电热器件、新能源汽车PTC加热器、工业发热元件等领域，导电胶不仅是简单的粘接材料，更是电流传输、热量传递与机械固定的关键媒介。然而，高温、机械应力、介质腐蚀以及频繁的温度交变，常常导致传统粘接方案出现电阻飙升、粘接层开裂乃至彻底失效。要真正解决这些痛点，不能仅凭经验选型，而必须从材料本质、工艺细节到实际工况进行全面量化分析与验证。

一、物理化学性能：决定导电与粘接稳定性的根基

导电胶的性能核心，源于其“树脂基体+导电填料”的复合体系。常见的基体树脂如环氧树脂、有机硅或聚氨酯，决定了胶层的机械强度、耐温上限与耐环境老化能力。导电填料则多为银粉、铜粉或石墨烯等，其含量、形貌与分散度直接主导导电网络的构建。

• 关键性能指标：体积电阻率（通常要求低于10^-3 Ω·cm）、剪切强度（室温下常高于10MPa）、玻璃化转变温度（Tg，影响高温下的模量保持率）以及热膨胀系数（CTE，需与被粘材料匹配以减少内应力）。
• 性能平衡的艺术：高填料含量虽能提升导电性，但会牺牲流动性与粘接强度；而追求过低粘度以利于施工，又可能引发填料沉降，导致性能不均。杭州新材料有限公司的研发团队通过表面改性技术与精准的配方设计，在多项关键指标间取得了更优的平衡。

二、成型制造工艺：从实验室配方到稳定批产的跨越

优异的配方只是起点，稳定的制造工艺是实现性能一致性的保障。导电胶的制备涉及高精度配料、高效分散（防止填料团聚）、真空脱泡以及严格的粘度控制。

固化工艺更是重中之重。无论是室温固化还是热固化，升温曲线、压力施加方式都直接影响固化后胶层的致密性、内应力分布以及导电通路的完整性。例如，对于PTC发热片这种需要承受周期性热冲击的部件，采用阶梯升温固化工艺，能有效降低内应力，提升界面结合力。

三、量化工况参数与实测数据：用数据说话，定义可靠性边界

脱离具体工况谈性能是空洞的。真正的可靠性，必须通过量化以下关键参数来定义：

1. 温度：长期工作温度与峰值温度。例如，某改性环氧导电胶在150℃下持续老化5000小时后，其体积电阻率增幅可达81%，而芯片剪切强度会衰减至初始值的56.5%。这警示我们，在高于玻璃化转变温度（Tg）的环境下长期工作，树脂基体会发生松弛，导致性能劣化加速。
2. 应力：包括静态剪切/拉伸应力与动态振动应力。粘接接头在设计时需考虑安全余量。实测数据显示，一款高性能导电胶在200℃高温下的拉剪强度仍能保持在2MPa以上，这为高温工况下的结构设计提供了数据支撑。
3. 介质环境：是否接触油脂、冷却液或特定化学介质？某些介质会渗透胶层，导致树脂溶胀或填料腐蚀，进而引起电阻不稳定。针对汽车发动机舱等复杂环境，胶水的耐介质老化能力必须经过针对性测试。
4. 温度交变次数：这是对界面结合力的严峻考验。研究显示，在经过3000次温度冲击（如-40℃至125℃循环）后，导电胶的剪切强度可能骤降至最初的13.8%。失效模式分析表明，这主要源于材料间热膨胀系数不匹配引发的界面疲劳裂纹。

四、市场趋势与应用案例：需求驱动下的技术演进

全球导电胶市场正随着新能源、半导体和消费电子的发展而快速增长。数据显示，2024年全球市场规模已超过35亿美元，其中中国市场的份额占比显著提升至约32%。新能源汽车是核心增长极，单车导电胶用量可超过300克，主要用于电池管理系统、电驱与PTC加热模块。

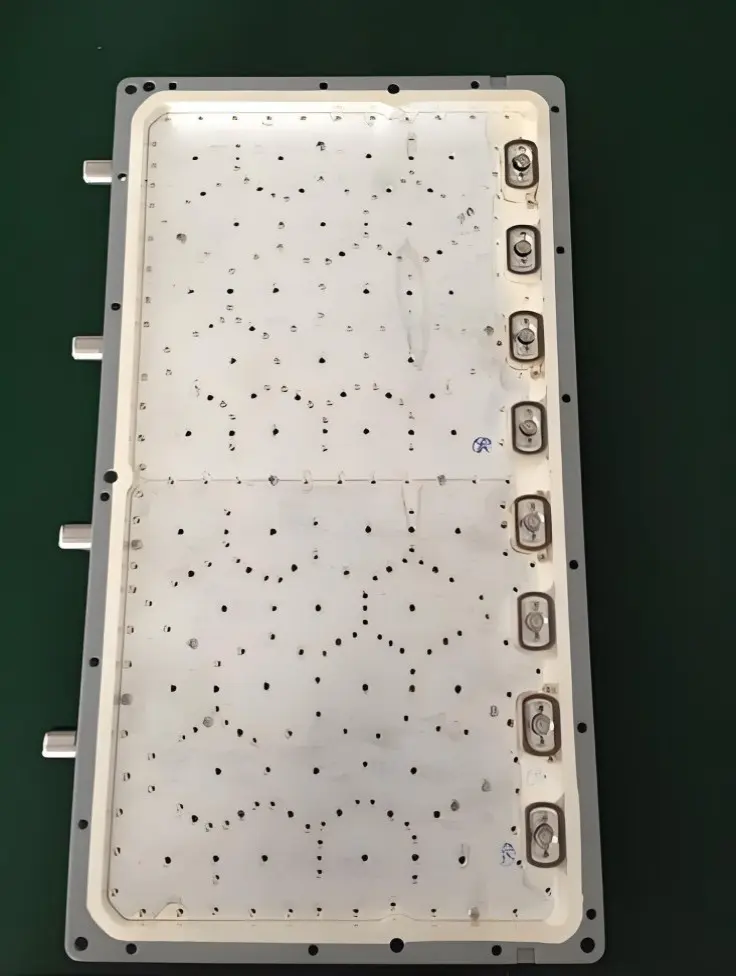

在实际应用端，石墨烯增强导电胶已用于某些高端PTC发热片的粘接，其在提升导热效率与降低界面电阻方面表现突出。而在大功率LED散热基板粘接、汽车座椅加热片封装等场景中，对导电胶的长期耐热性与抗蠕变性能提出了极高要求。

五、趋势研判与价值升华：从“连接”到“赋能”

未来，导电胶技术正朝着多功能化、高可靠性与绿色环保方向发展。纳米银线、复合型填料（如银包铜）的应用，旨在进一步提升导电性与降低成本。柔性可拉伸导电胶则迎合了可穿戴设备与柔性电子的需求。更深层次的价值在于，高性能导电胶已成为实现设备小型化、提升功率密度与保障全生命周期可靠性的关键赋能材料，其价值远超粘接剂本身。

六、交付可靠性与本地化技术支持

面对复杂的应用需求，可靠的交付不仅意味着产品性能达标，更包含完整的应用数据包（如不同温度/固化条件下的性能曲线）、工艺指导与失效分析支持。杭州新材料有限公司依托本地的研发与技术服务团队，能够为客户提供从材料选型、工艺参数优化到现场问题排查的全链条支持，确保导电胶解决方案在终端产品中稳定发挥效能。

总结

选择一款合适的加热片导电胶水，是一个系统工程。它需要跨越材料科学、工艺工程与失效分析的认知鸿沟。唯有深入理解其物理化学本质，精确量化实际工况，并借助可靠的技术伙伴进行验证与迭代，才能从根本上解决高温、应力与老化带来的挑战，为电热产品的长效稳定运行筑牢基础。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
