Proe小黄鸭曲面造型第三部分，嘴巴和翅膀细节收尾处理

摘要：

今天小黄鸭的教程终于完结了！看到小黄鸭这么可爱，大家练习的动力的应该也会大大增加叭。小黄鸭的建模涉及的Proe命令非常多，只要你能根据下载的模型和本教程完整的从头到尾练习一遍，相信你一定会有大大的收获！

方法：

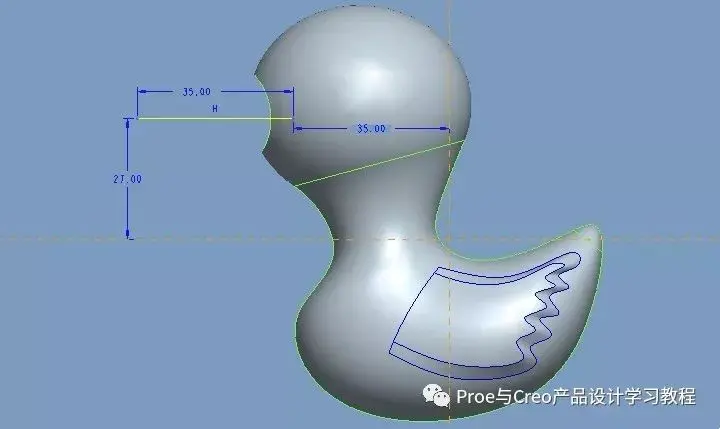

1.点击拉伸，在TOP平面绘制如下的草绘。

拉伸长度为40。

2.点击造型按钮，进入造型环境。点击曲线，在上一步拉伸的平面上创建如下的曲线。

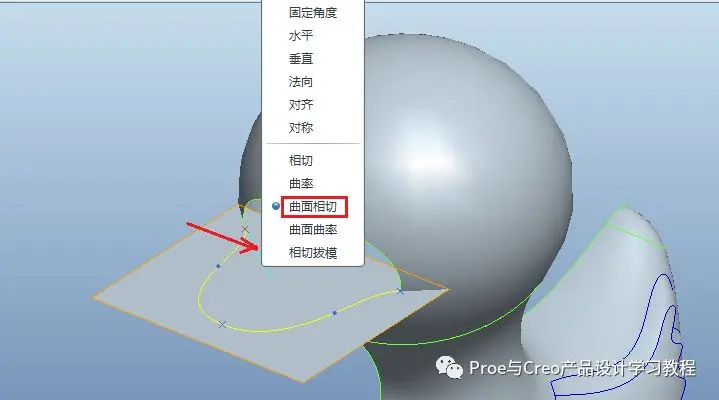

注意将曲线的两端与模型头部的曲面进行相切，如下图所示。

3.取消隐藏下面的造型曲线，结果如下图。

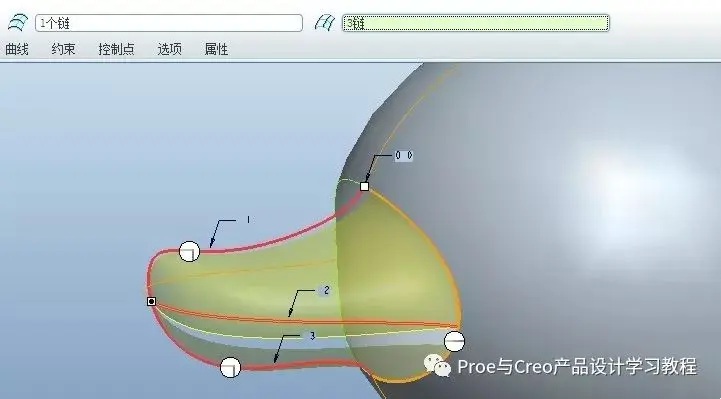

4.点击边界混合，选择下图所示的曲线作为边界。

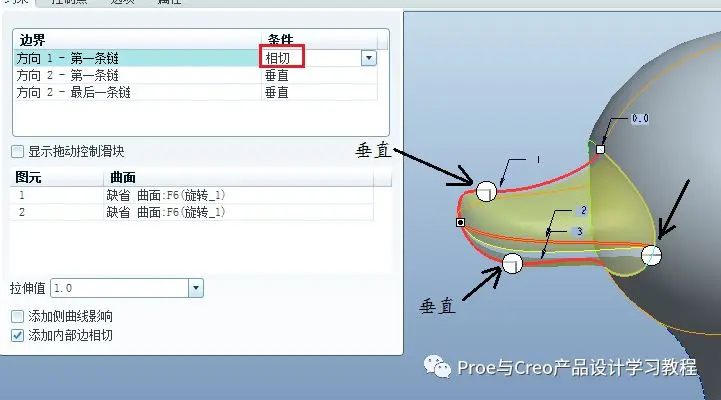

设置边界条件。第一方向的边界要与模型的头部曲面相切。

第二方向的收尾边界与TOP平面垂直，这样在接下来的镜像操作中可以获得良好的曲面。

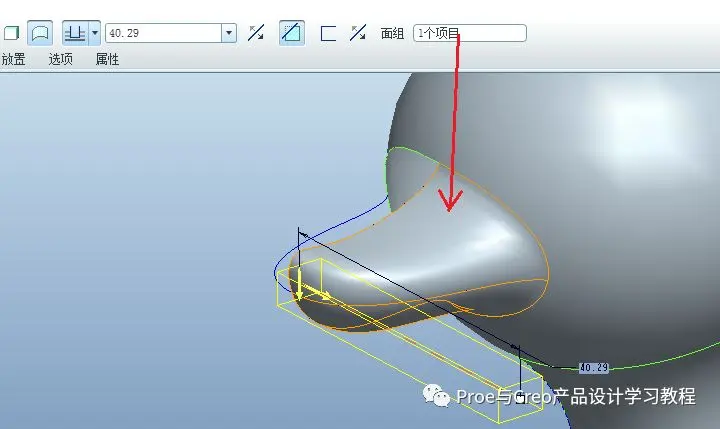

5.点击拉伸，类型选择曲面，选择切除材料，切除的曲面选择上一步的边界混合曲面。我们在TOP平面绘制如下的草绘，将这一部分进行切除，因为这一部分发生收敛。

切除完成。

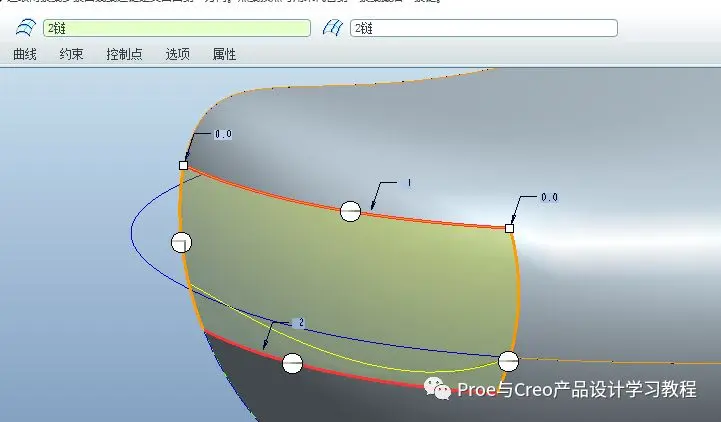

6.点击边界混合，选择下面的边界。

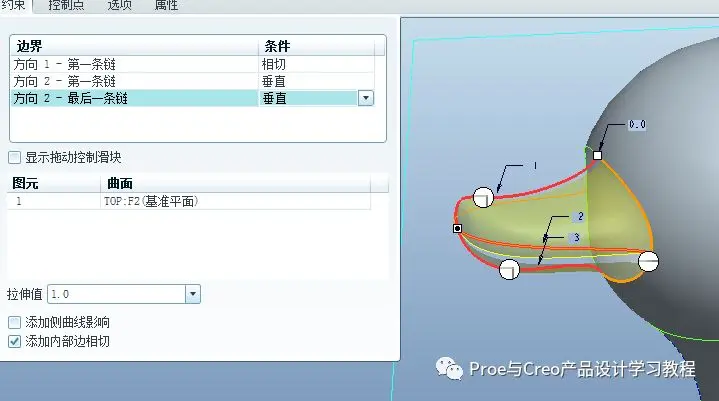

设置边界条件为相切和垂直，如下图所示。

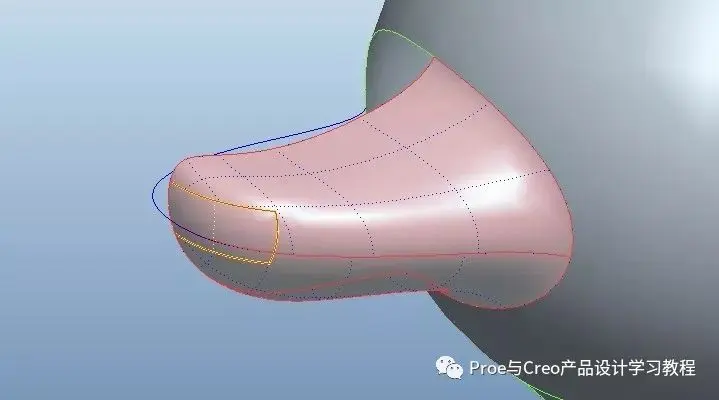

完成~

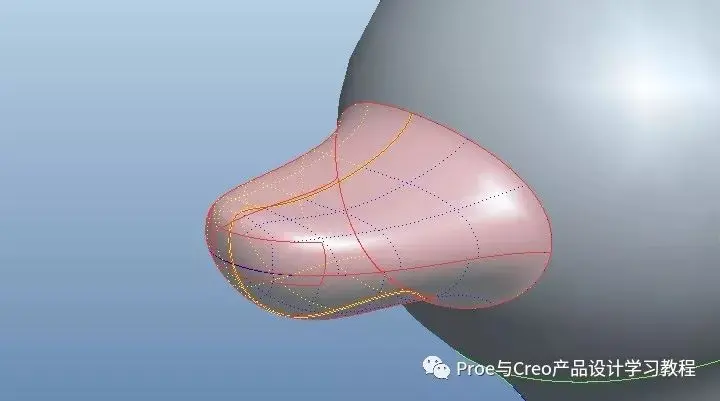

7.将两个边界混合特征进行合并。选择边界混合特征，点击【编辑】-【合并】，再选择下面的两个曲面，带有网格的部分为合并后的曲面。

8.镜像。

9.将合并特征和镜像特征再次进行合并。

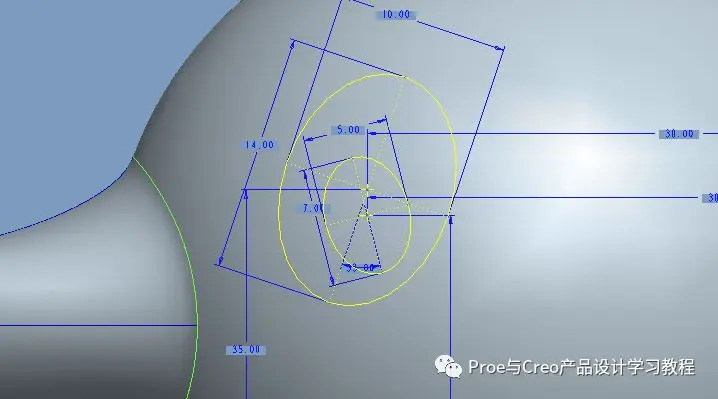

10.在TOP平面绘制如下的草绘，尺寸任意，只有合适即可。

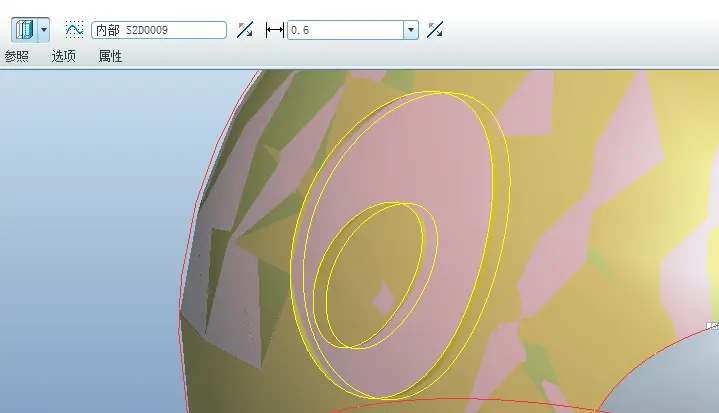

11.点击模型的头部曲面，点击【编辑】-【偏移】，类型选择【展开特征】，向内偏移0.6。点击【选项】-【定义】，选择TOP平面，点击右侧工具栏【边】，选择上一步的草绘，即可创建出草绘。

调整箭头。

12.对眼睛进行镜像。

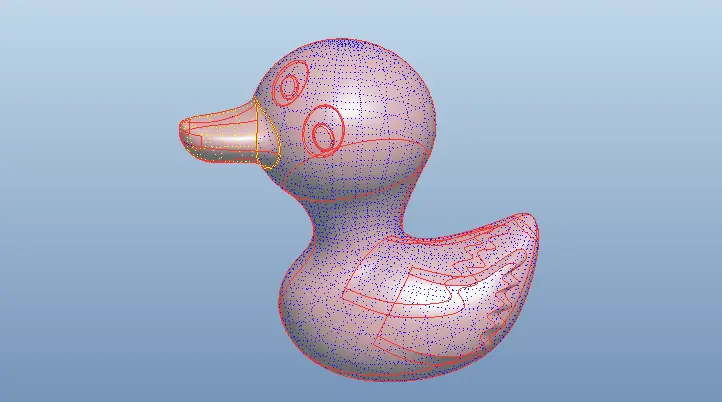

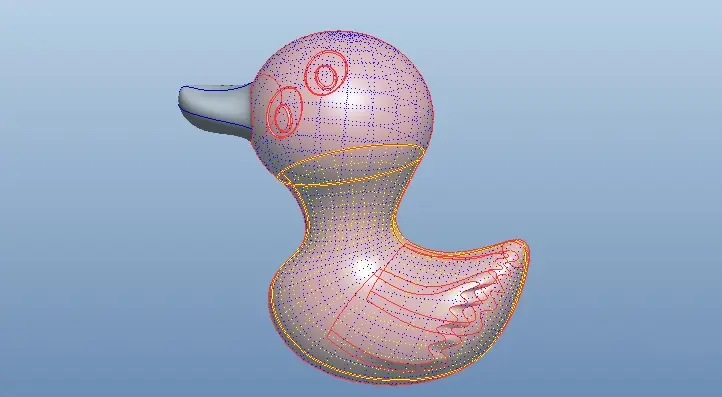

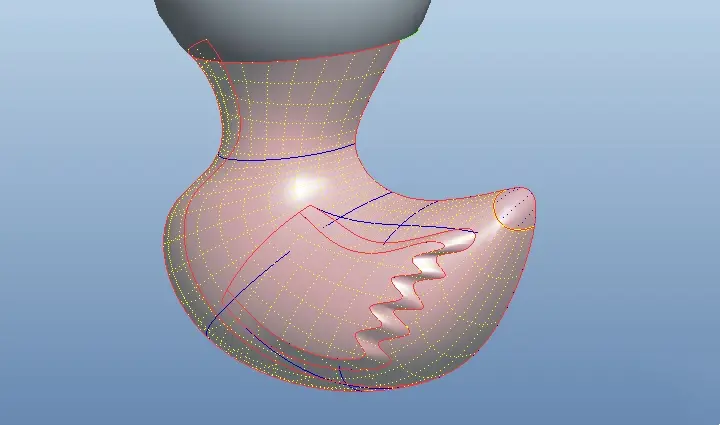

13.将下面的曲面进行合并，隐藏不需要的曲面。

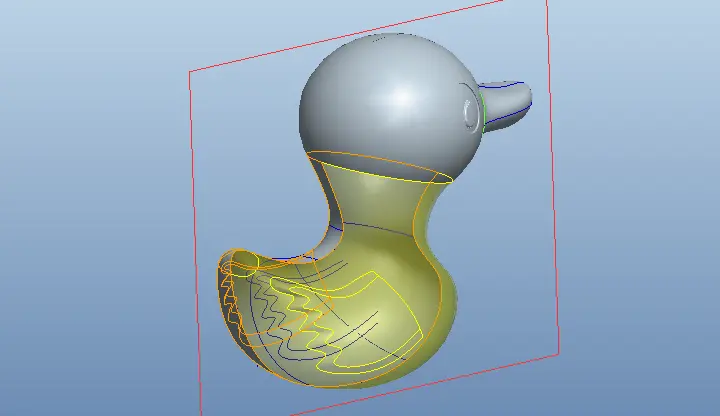

14.镜像。

15.合并曲面。

16.点击合并特征，点击【编辑】-【实体化】，对模型进行实体化操作。

17.完成。
