Creo随记：工程图导出DXF颜色映射试验记录，不同设置效果差异挺大

留下这份随记来源于某天一朋友提出一个问题：在Creo的工程图中标红了修改的尺寸，但是转换成dxf文件后，这些标红的尺寸不是红色而是白色。应该怎样保持转换时的颜色不变？

因为有粗略看过关于Creo数据转换的一些资料，第一印象是：可以用dxf的mapping文件来将Creo预设几合线条颜色来控制转换后的颜色。但是这样的话，是所有的同种几何线条都将改为一种，根本没法区分同样都是尺寸标注的颜色啊！

后面在网上查询相关资料时，突然醒悟，可以单独将某个颜色映射试试啊，这样用了这种颜色的标注，就可以在dxf中变为设置的映射颜色了吧！

故在Creo 4.0中进行了一些验证。

探索过后的一些结论：

1. 在Creo的dxf导出设置界面可以设置Creo内建的几种颜色/几何类别进行不同颜色的转换映射；
2. 尺寸标注/注释用了不存在的内建颜色，Creo会按RGB值转换到dxf对应的RGB颜色；
3. Creo的2D mapping设置能指定Creo的几何类型(LETTER_COLOR, GEOMETRY_COLOR, CURVES_COLOR...)的颜色映射到AutoCAD中的系统颜色(1, 2, 3....)，不能用RGB值作为名称建立映射；（从第二点感觉是可以的，但个人目前没找到相关资料）

首先进行简单的试验：

将尺寸标注及注释使用红色（255,0,0），然后检查导出对话框中的红色对应到dxf中的颜色为“红色”，打开dxf确认该尺寸及注释为红色。

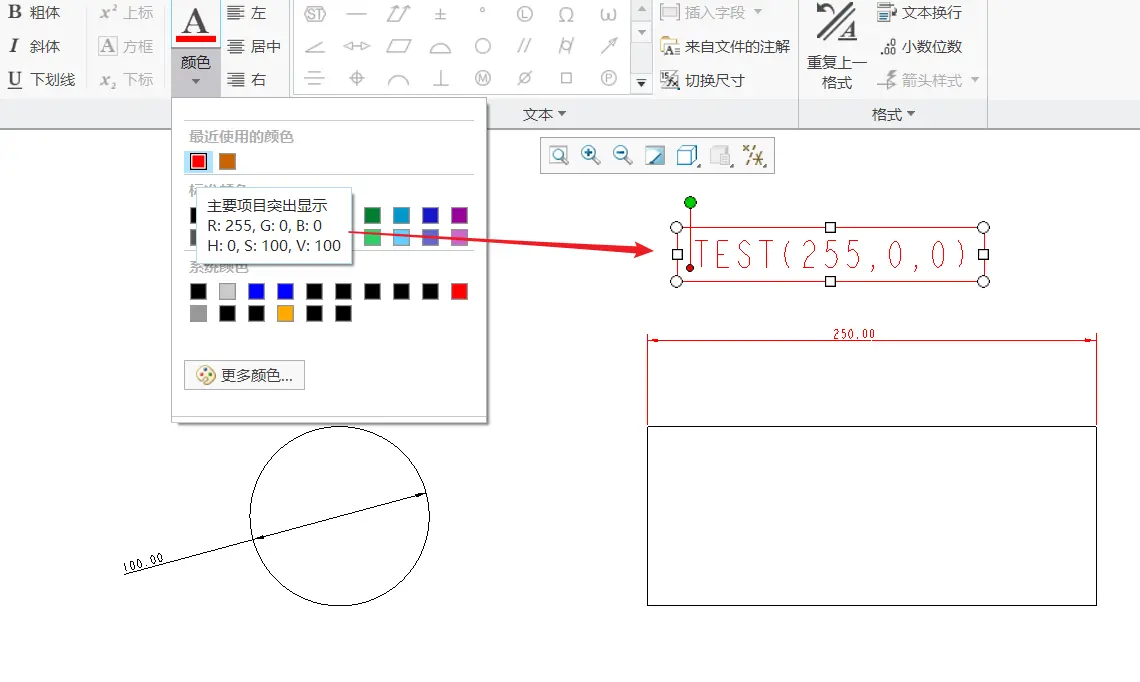

确认尺寸标注及注释采用了红色(255,0,0），而不是看起来的“红色”

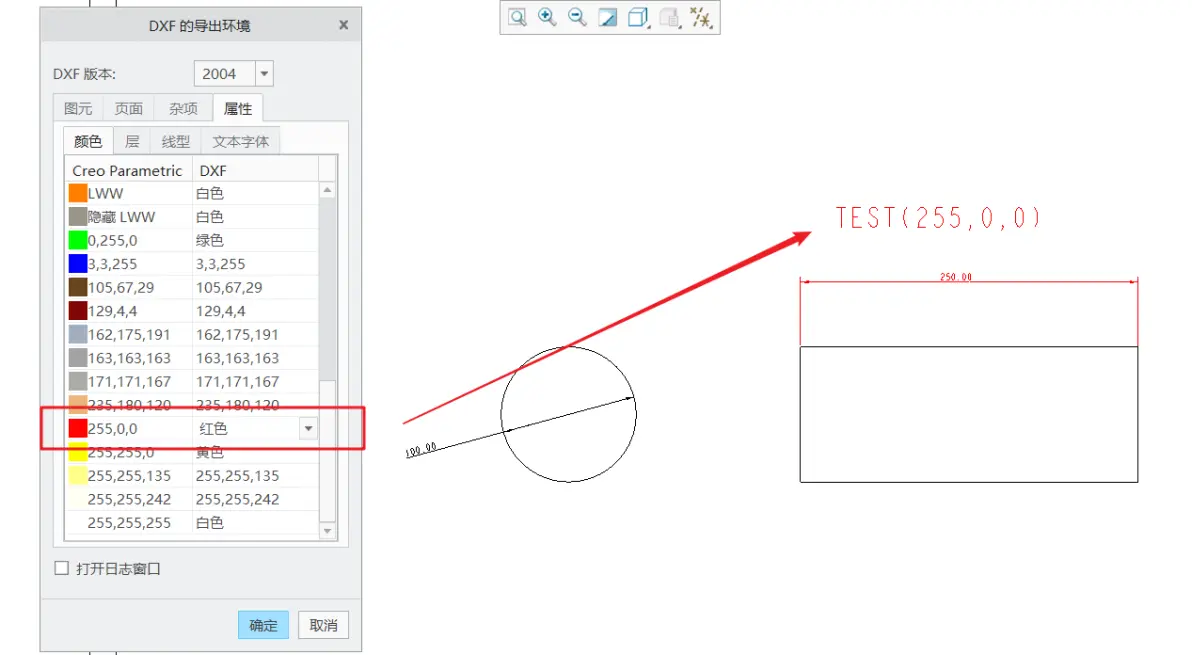

检查导出的映射关系

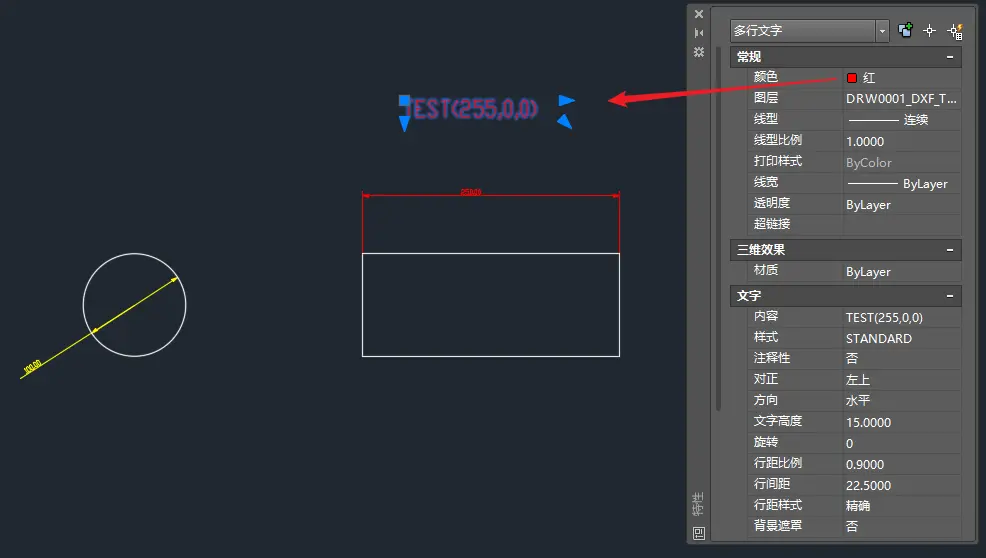

检查确认为红色（注意此处直径为黄色，后面会不同）

那如果把红色转为绿色呢?答案是可以的

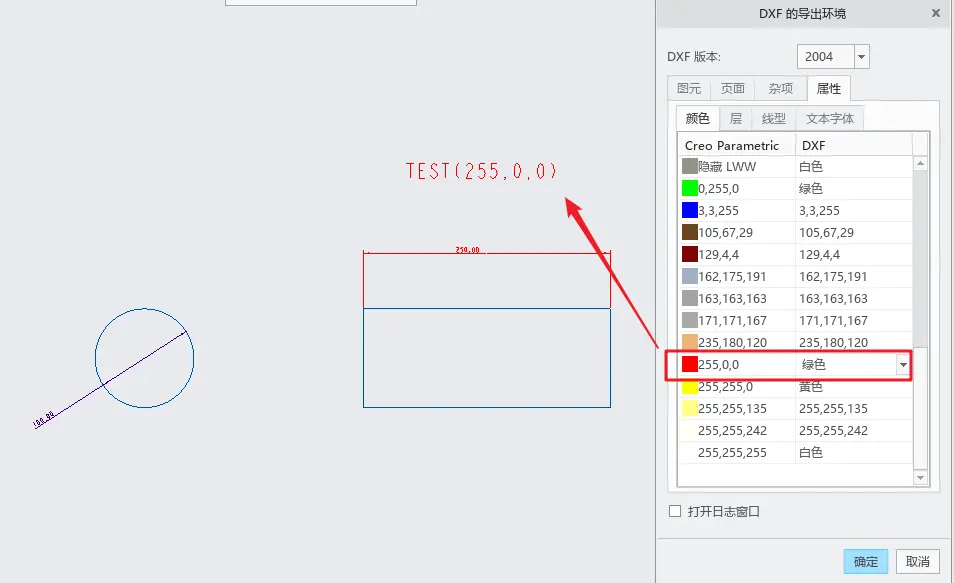

Creo中注释为红色,映射颜色为绿色

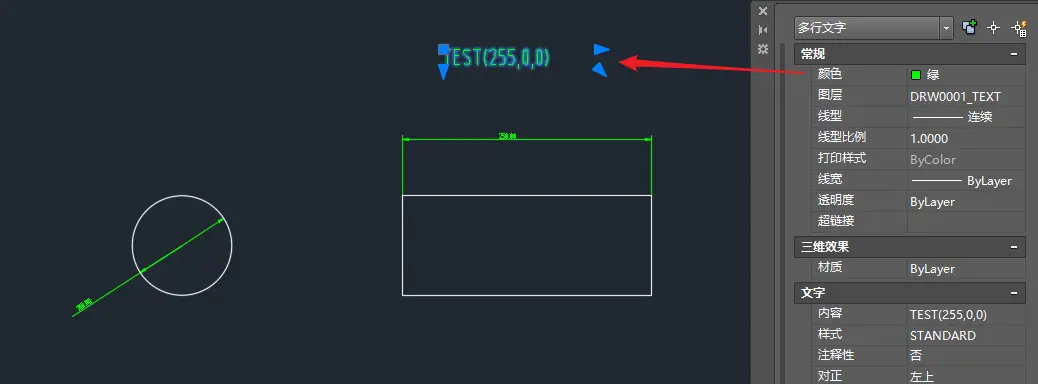

变为绿色了

接着做第二个试验：

使用Creo自带的几何类型来映射标注的颜色，可以发现没有特殊颜色的标注在转换后改变了颜色，特殊颜色会随着其颜色映射设置而改变。

此处把“字母”映射成“绿色”

此时直径变成了绿色，而个人的绘图属性中直径是归于“字母”一类的，同时注意长度仍然是红色，没有变成绿色

最后试验:

使用mapping配置文件进行尝试RGB值的映射

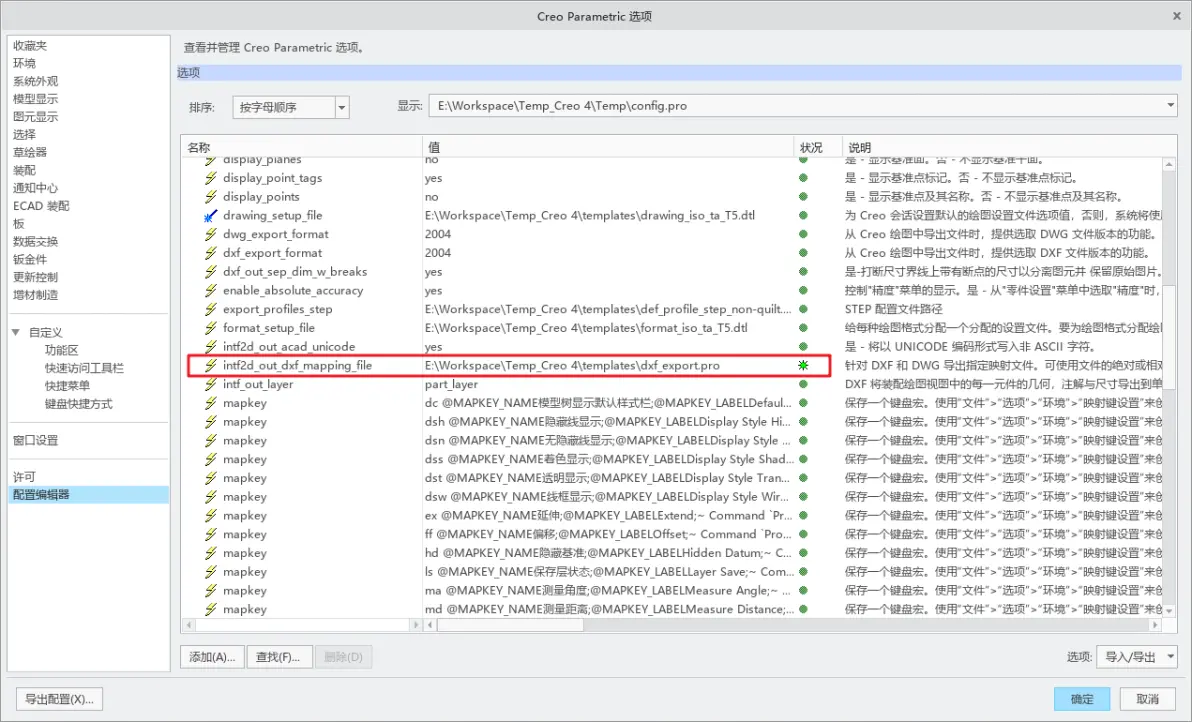

这是设置mapping文件的路径，参数是intf2d_out_dxf_mapping_file

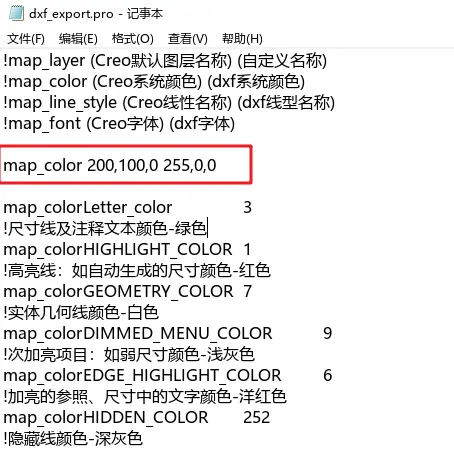

尝试使用RGB值来创建映射,从褐色转为红色（个人还尝试过加小括号，但结果是一样的，可再尝试中括号／尖括号／大括号，后面更新）

Creo中的注释颜色

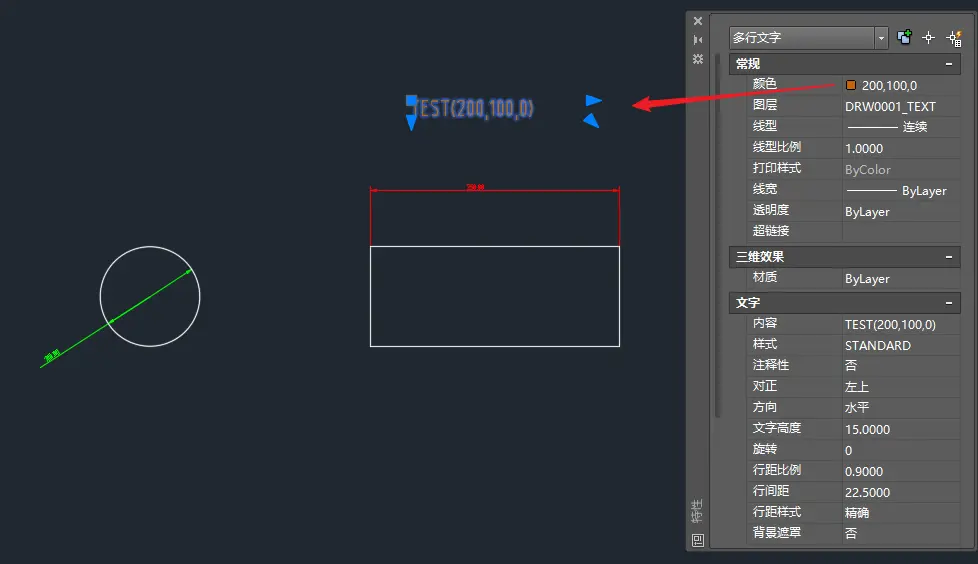

转换后颜色仍是Creo的颜色,不是设置的红色(255,0,0)

至此,也可以解答朋友的问题了:Creo是可以将一些尺寸/注释标为红色,然后转成dxf后仍是红色.只需在导出的设置里确认映射关系.

另外有打开Creo自带的dxf_export.pro配置文件(/Common Files/text/intf_configs),也只自带了系统的几种几何类别,没有其他颜色的映射...

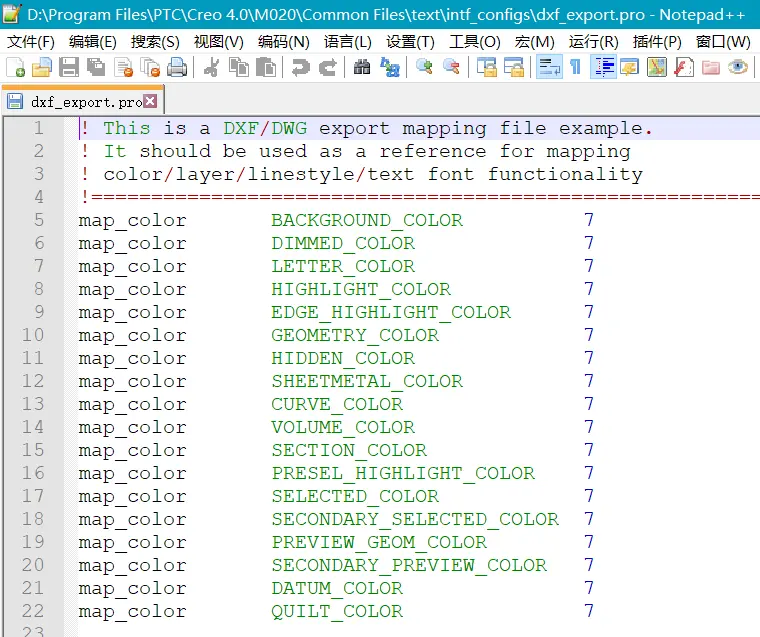

Creo自带的dxf_export.pro中关于颜色的映射

关于Creo的dxf转换参考资料：

代码块

HTML

     自动换行


     复制代码


1

http://www.proewildfire.cn/thread-139434-1-1.html

      复制成功





冰大的文章

代码块

HTML

     自动换行


     复制代码


1

https://zhuanlan.zhihu.com/p/337195755

      复制成功
