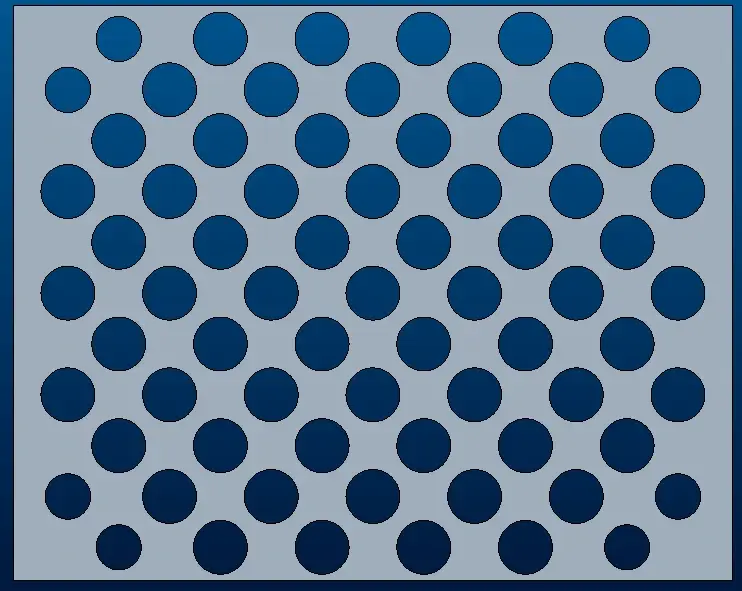

填充阵列就是指定一块区域进行阵列。远离中心，孔越小。如下图：
步骤1：先拉伸一个长20mm，高16mm，厚2mm的长方体。
步骤2：草绘一个几何原点，和一条构造中心线，并标注两个尺寸。
步骤3：再草绘一个圆，在草绘圆之前，先做条中心构造线，再做个尺寸(这个是重点)

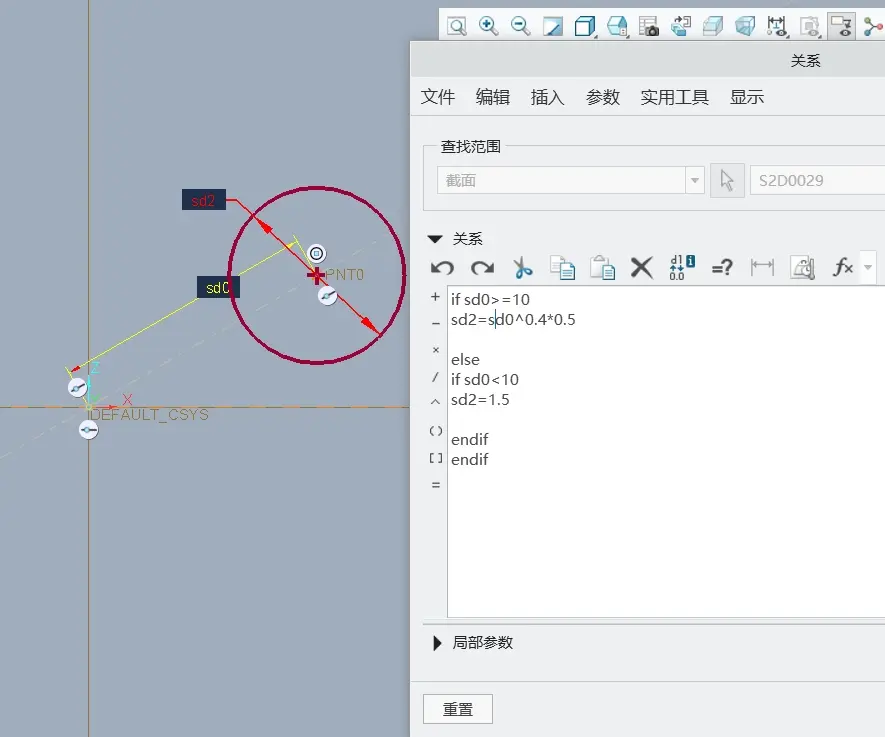

标注完尺寸后，进入工具菜单对其进行关系约束
步骤4：拉绅一个过孔

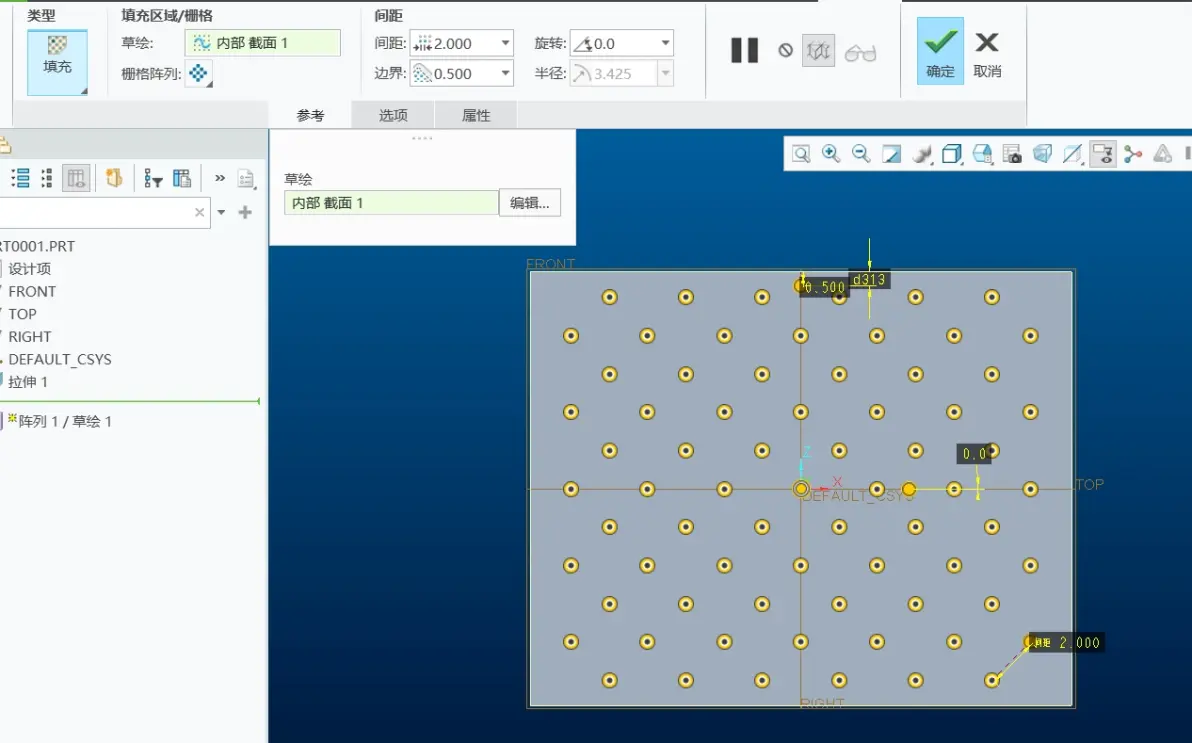

对草绘1进行填充阵列，在进行草绘前先将长度尺寸改为0，再进行填充阵列。

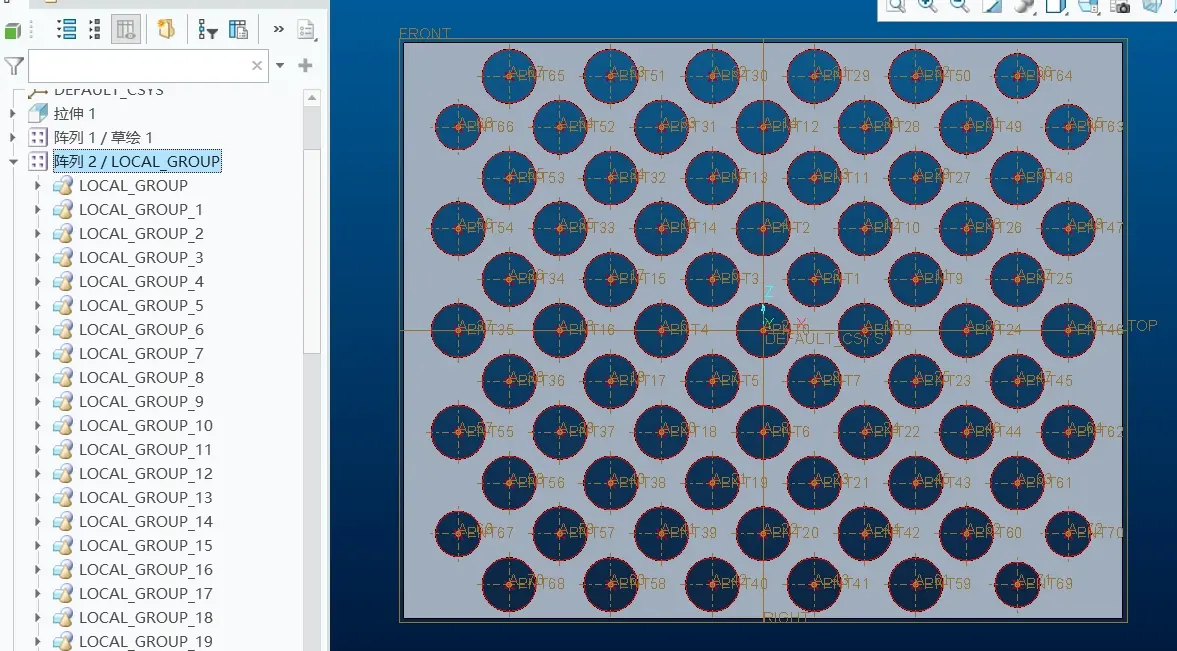

将草绘2和拉绅组个组，然后再进行参考阵列。
