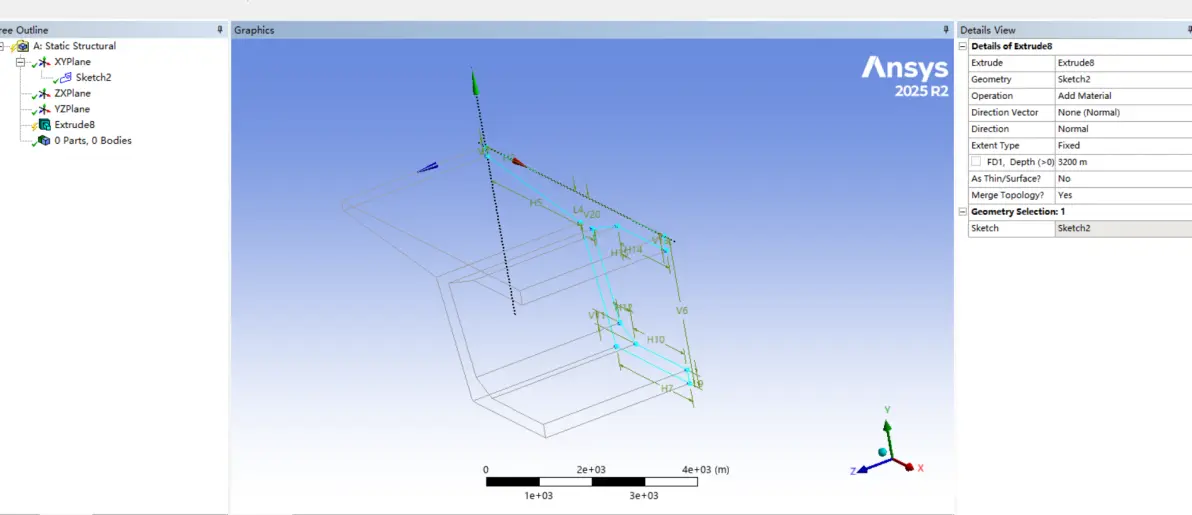

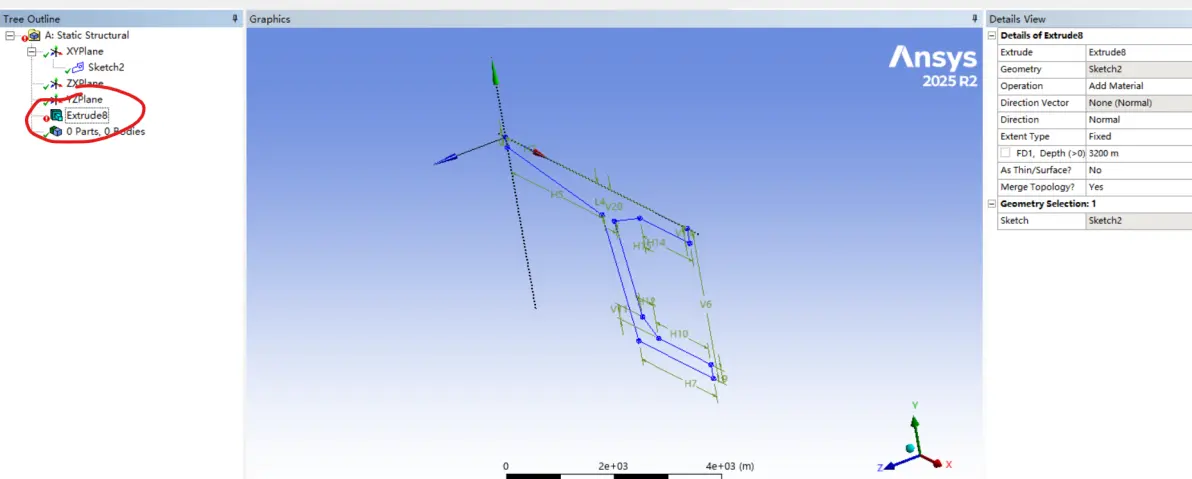

ANSYS草图轮廓都画出来了为什么建模还是失败？求大佬帮忙看看

Boolean operation failed 或者 Area creation failed 弹出来，CAD里明明看着是封闭的，导入ANSYS删了面留了线，再想从线生成面就报错。线框在CAD里是闭合的，导入之后断成好几截，关键点对不上，ANSYS认为轮廓不封闭。

REG 在CAD里建面域的时候，命令行回显“已提取1个环，已创建1个面域”，看着是成功的，但导出IGES之前得用 PE 把这些面域的边界合并成一条多段线。ANSYS读IGES的时候是按线框读的，不是按面域读的，面域在IGES里被拆成一段段的线，导入之后自然不闭合。先 REG 建面域确认轮廓没问题，再用 PE 合并边界，或者直接跳过 REG，把线框用 PE 合并成多段线再导出。

导入ANSYS之后 Modeling > Delete > Areas Only 删面留线，这一步没问题。删完线之后 Plot > Lines 看线框，关键点处如果有缝隙，用 Preprocessor > Modeling > Create > Lines > Lines > Straight Line 补上，或者用 Merge Items 把重合的关键点合并。Numbering > Merge Items 里面容差给0.01mm，小于这个距离的关键点会被合并成一个。

Boolean operation failed 有时候跟线框没关系，是坐标系的问题。CAD导进来的模型可能不在XY平面上，Z坐标有微小偏差，ANSYS生成面域的时候要求所有线必须在同一个平面内。WorkPlane > Offset WP to > Keypoints 把工作平面移到线框所在的平面，或者用 Preprocessor > Modeling > Move / Modify > Transfer Coord 把线框Z坐标归零。坐标不统一是隐性的，屏幕上看着线框是平的，实际有零点零几毫米的翘曲，建模就报错。

之前帮同事看一个支架的二维模型，CAD里画得好好的，导入ANSYS之后生成面就失败。先检查了线框闭合，Plot > Lines 放大了看，接头处没有缝隙。又试了 Merge Items，容差加到0.1mm，还是不行。后来用 List > Lines 把每条线的关键点坐标列出来，发现有一段圆弧的两个端点Z坐标差了0.003mm，肉眼根本看不出来。Transfer Coord 把整组线Z归零之后，面就生成出来了。那台机器是刚装的ANSYS 2024，界面跟旧版不太一样，找 Transfer Coord 找了半天，同事在旁边说以前在 Move/Modify 下面直接就有，新版本藏到子菜单里去了。

路径上没有中文这条必须遵守，ANSYS读文件路径的时候用的编码跟Windows不一样，路径里带中文或者特殊字符，直接读不进来或者读进来是乱码。文件夹名字用英文，路径越短越好，放在D盘根目录下面建个文件夹比放在桌面深层目录里稳。

生成面域用 Preprocessor > Modeling > Create > Areas > Arbitrary > By Lines，选所有线，中键确认。如果还是失败，用 AL 命令或者 Create > Areas > Arbitrary > By Skinning，把线框蒙成面。蒙面比按线生成面宽容一些，对线框的闭合精度要求没那么高。

路径汇总：CAD里 REG 建面域，PE 合并边界，导出IGES路径全英文。ANSYS里 Import > IGES 导入，Delete > Areas Only 删面留线，Merge Items 合并关键点容差0.01mm，Transfer Coord Z归零，Create > Areas > Arbitrary > By Lines 或 By Skinning 生成面。
