ANSA metadata文件是干什么用的，跟普通配置文件有什么区别

ANSA的元数据文件是由BETA CAE Systems开发的，专门用于ANSA软件中的人体模型姿态调整工具。 这些配置文件包含了与求解器类型相关的关键字，这些关键字定义了人体模型相关部位的集合，还包括ANSA多体动力学信息的注释，以及描述ANSA多体动力学和人体模型特定部位变形信息的内容。 针对市面上现有的绝大部分人体模型，都开发出了相应的metadata文件。

1.头文件信息

在metadata文件的头文件信息部分，包含了人体模型的对应型号信息、适配的ANSA软件版本，以及对ANSA中HBM Articulation Tool工具的简要使用指导，还有相关的更新内容和修复说明。（图一）

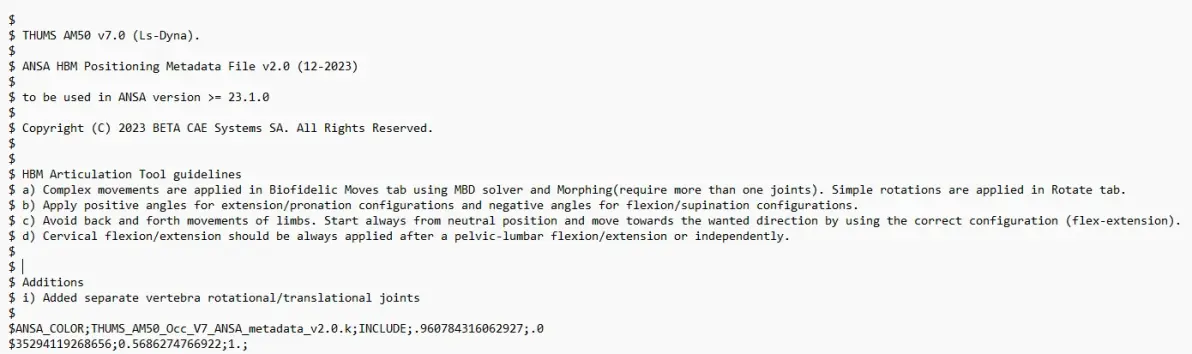

图一 metadata头文件信息

2.关键字（KEYWORD）

接下来是关键字（KEYWORD）部分。在这一部分，metadata文件会按照人体不同的关节部位进行定义，生成对应的人体模型部位SET集合。当这些metadata文件被导入ANSA后，工具会自动识别出定义的部位集合，并据此进行姿态调整，特别是针对变形部位。（图二）

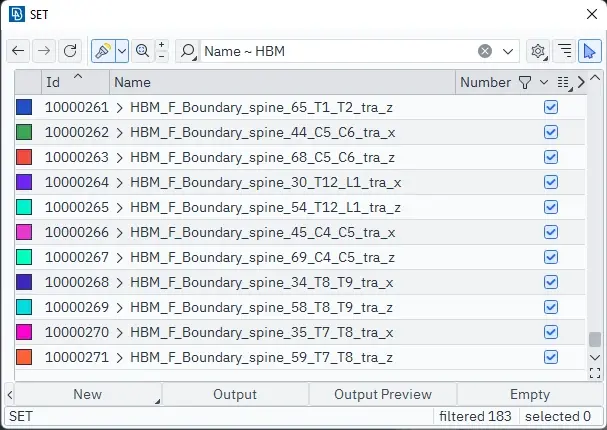

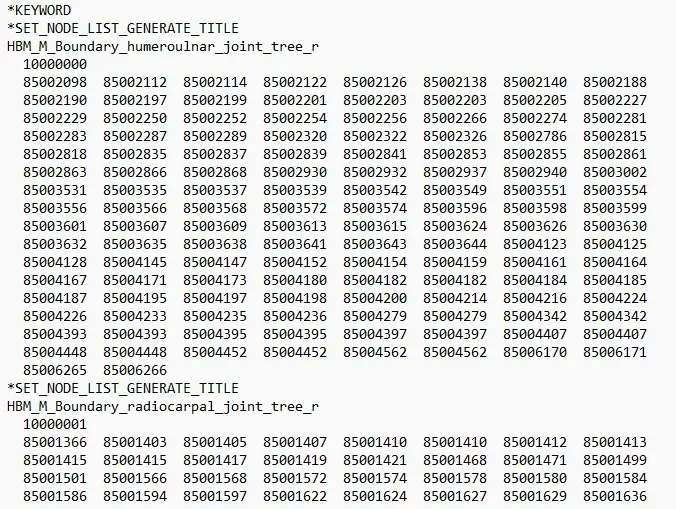

图二 metadata SET集合信息

3.多体动力学信息

最后一部分是关于定义ANSA所需的多体动力学信息。在这一部分中，会存储ANSA多体动力学求解器所需的关键字。这些关键字包括多体动力学关键字的定义名称、关节旋转中心的位置信息，以及运动副的类型等。（图三）

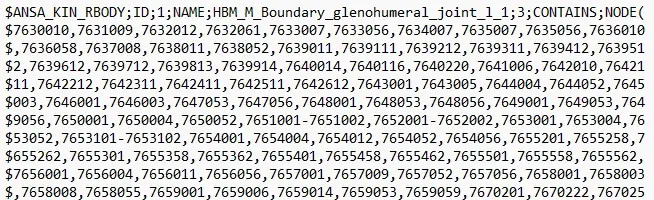

图三 metadata多体动力学信息

用户可以向BETA CAE查询是否有对应其人体模型的metadata文件。在查询时，用户需要提供人体模型的相关信息，例如人体模型所属的公司、型号以及版本号。例如：THUMS AM50 Occ v7。

将metadata文件导入ANSA人体模型姿态调整工具后的界面以及创建的SET集合跟ANSA多体动力学关键字如下：

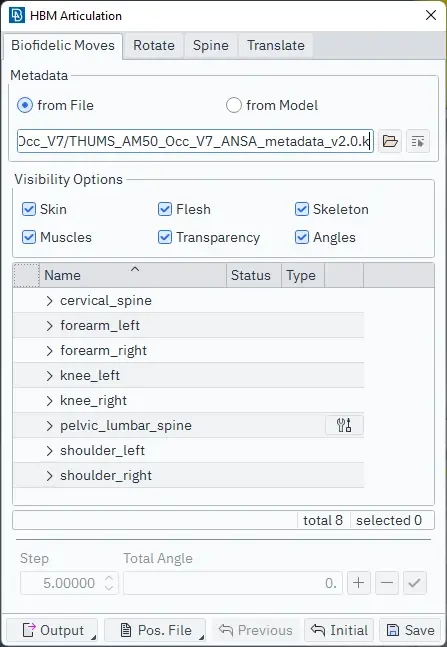

图四 导入metadata后的人体模型姿态调整工具界面

图五 导入metadata后创建的SET集合

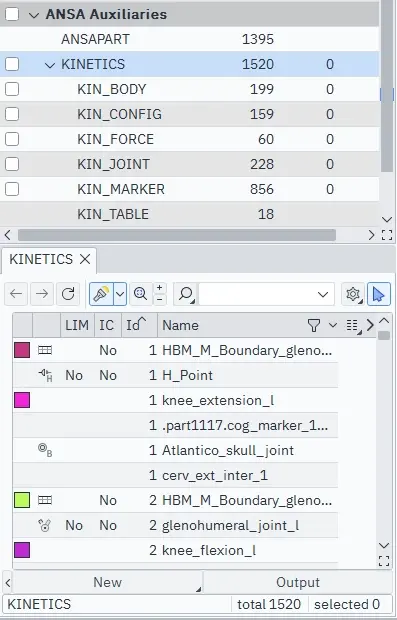

图六 导入metadata后创建多体动力学关键字

总 结

ANSA metadata文件是ANSA软件中人体模型姿态调整工具的重要配置文件，它提供了人体模型部位定义和多体动力学信息，为用户提供了便捷、精确的人体模型姿态调整方案。

后续将继续更新人体模型姿态调整工具介绍文章，请大家关注！
