AD画图省一半时间？这9个快捷键亲测有效

做PCB设计的朋友，是不是总被反复切换图层、调整视图、测量距离这些琐事耽误进度？明明思路很清晰，却要在菜单里翻来翻去浪费时间？今天给大家整理了 Altium Designer 软件的9个核心快捷键，练熟之后直接让设计效率翻倍，项目周期砍半不是梦！

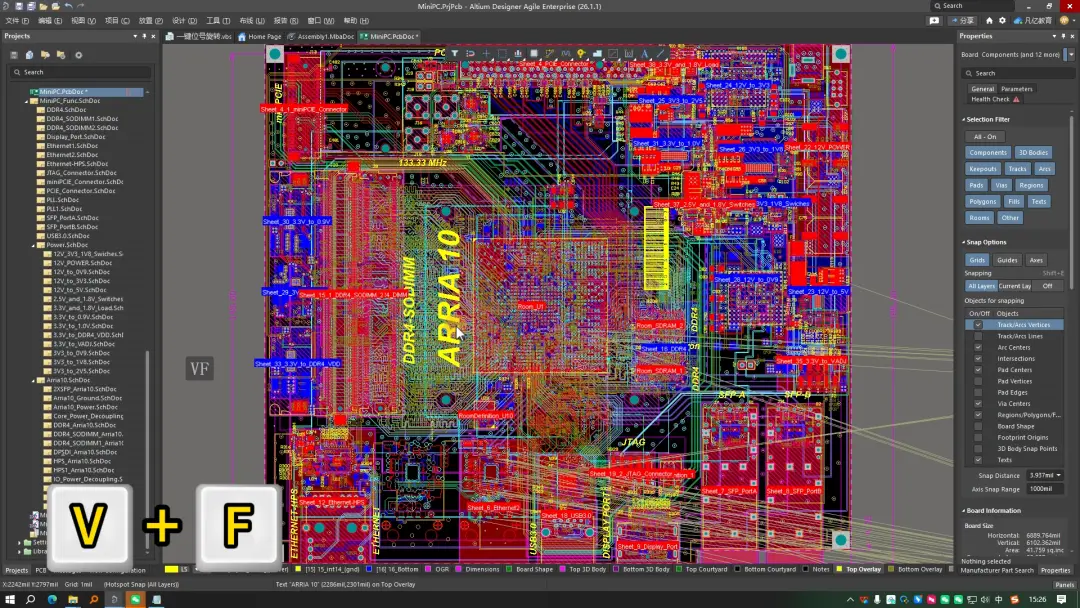

1. VF：一键满屏显示

画图过程中不小心缩放过度，找不到元器件位置？按下 VF 组合键，瞬间让整个 PCB 版图满屏呈现，全局布局一目了然，再也不用手动拖拽调整视图范围。

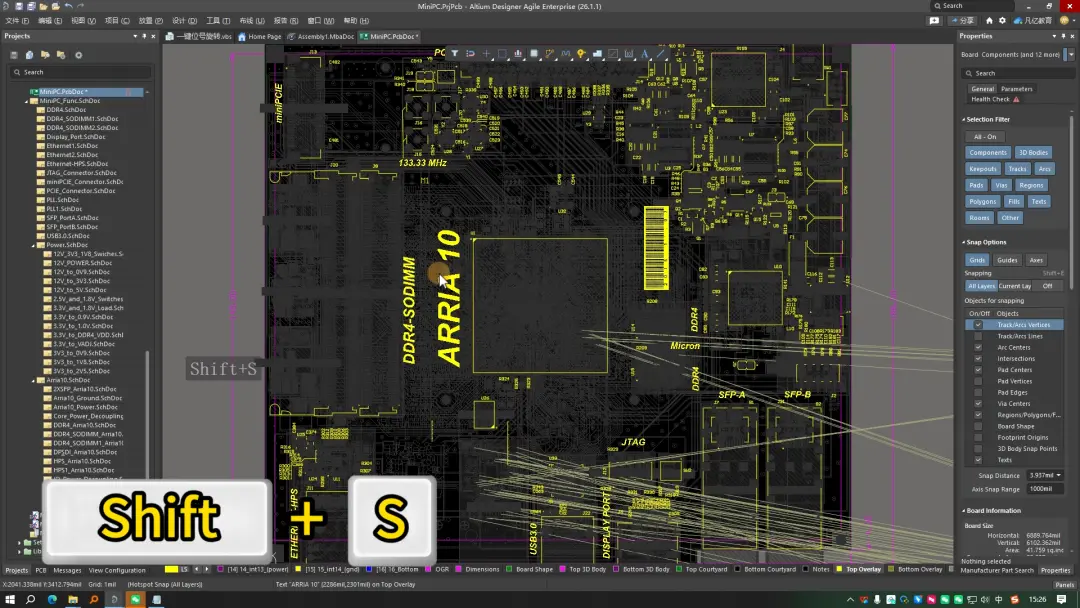

2. Shift+S：单多层快速切换

需要在单层视图检查走线，又要切换到多层视图看整体布局？Shift+S 一键搞定单多层切换，不用再层层点开菜单设置，检查设计细节更高效。

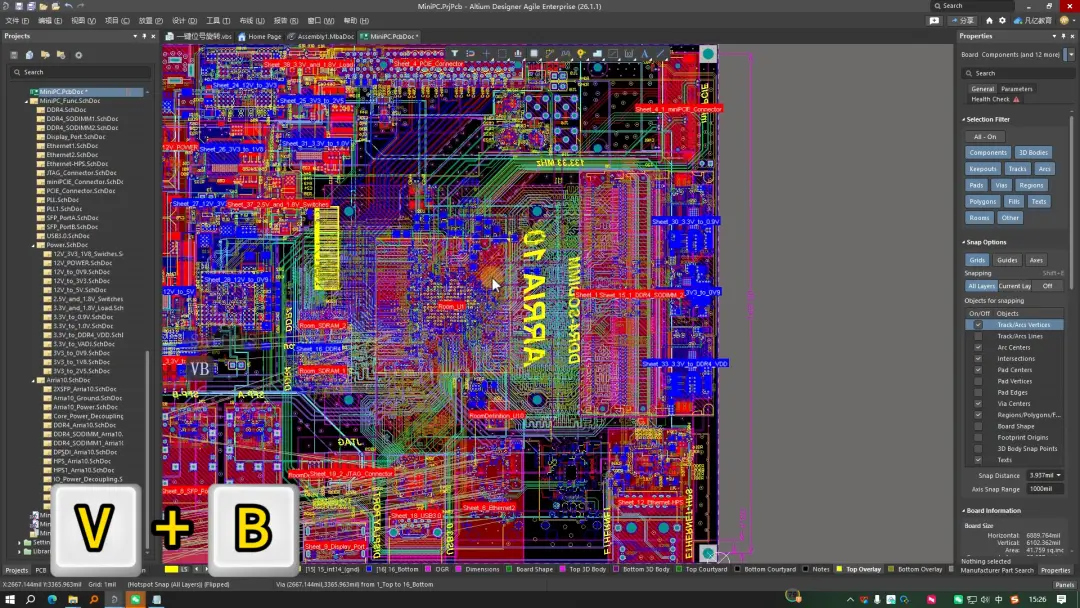

3. V+B：鼠标中心翻转

想要快速查看 PCB 正反面布局？VB 快捷键帮你实现以鼠标为中心的快速翻转，比手动操作菜单节省 80% 时间，尤其适合双层板设计。

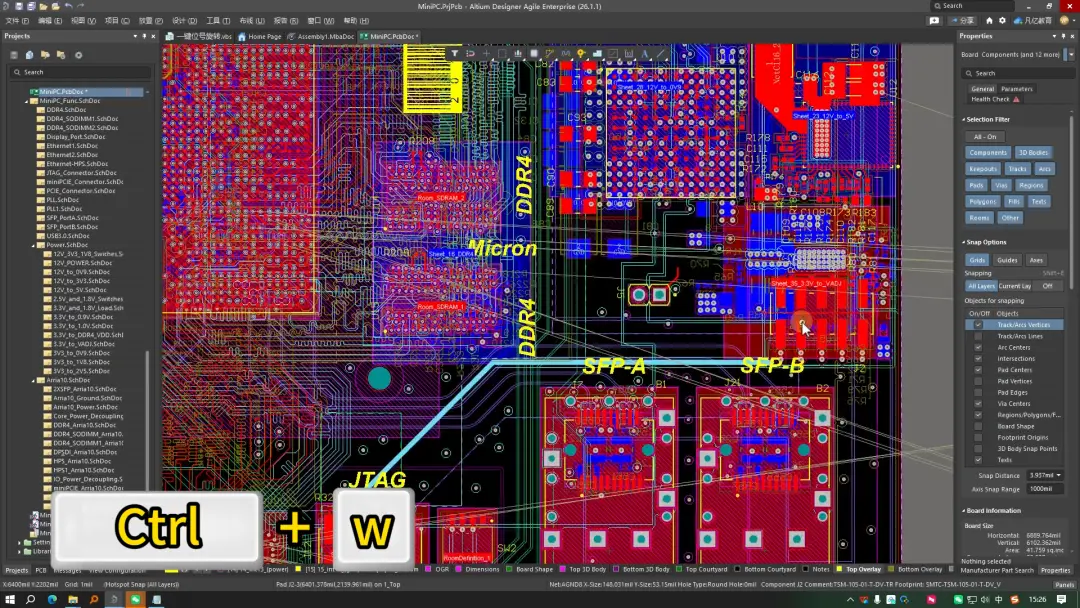

4. Ctrl+W：快速走线

核心操作快捷键！Ctrl+W直接启动走线功能，不用点击工具栏图标，让设计思路连贯不中断，大幅提升布线效率。

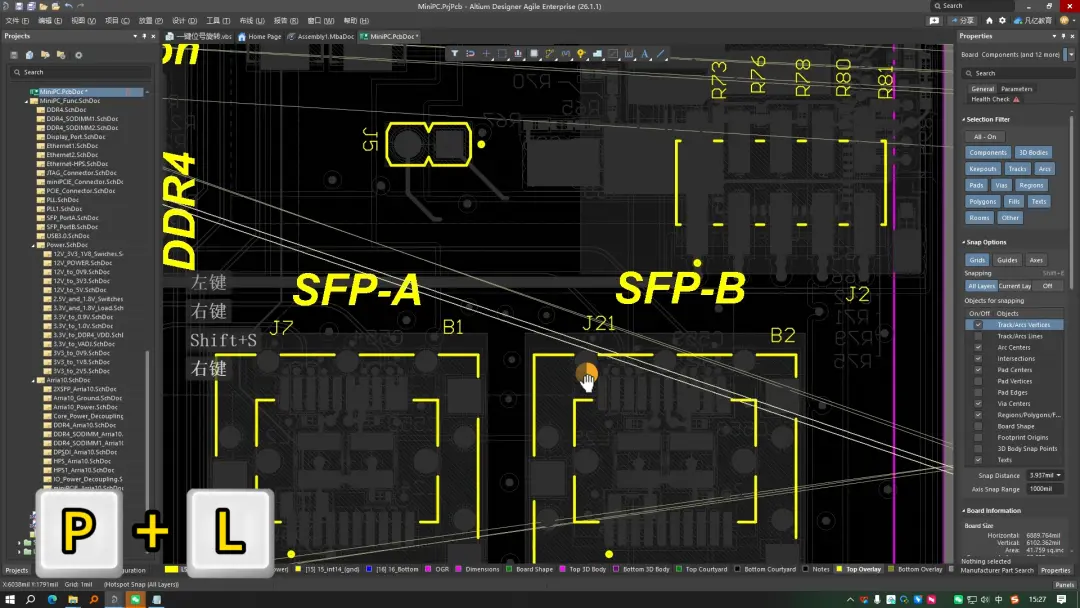

5. P+L：丝印层 2D 线绘制

在丝印层添加标识、绘制边框？输入PL即可直接在丝印层绘制 2D线，精准定位不跑偏，让 PCB 标识更规范。

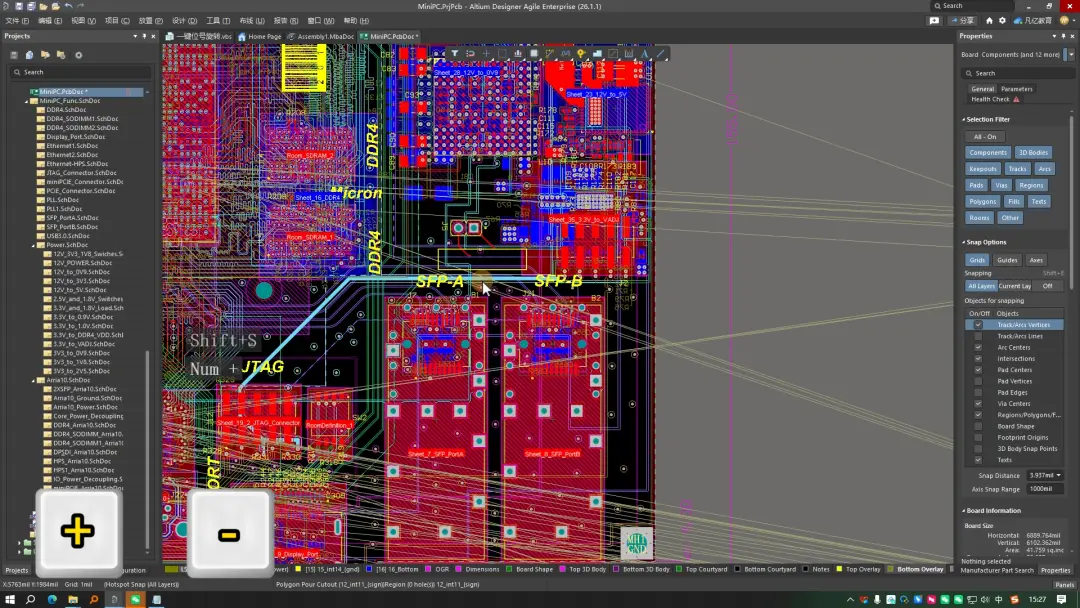

6. 小键盘 ±/Q：单位 & 层数切换

• 小键盘 “+”“-”：快速切换不同图层，不用在图层列表中手动选择；
•

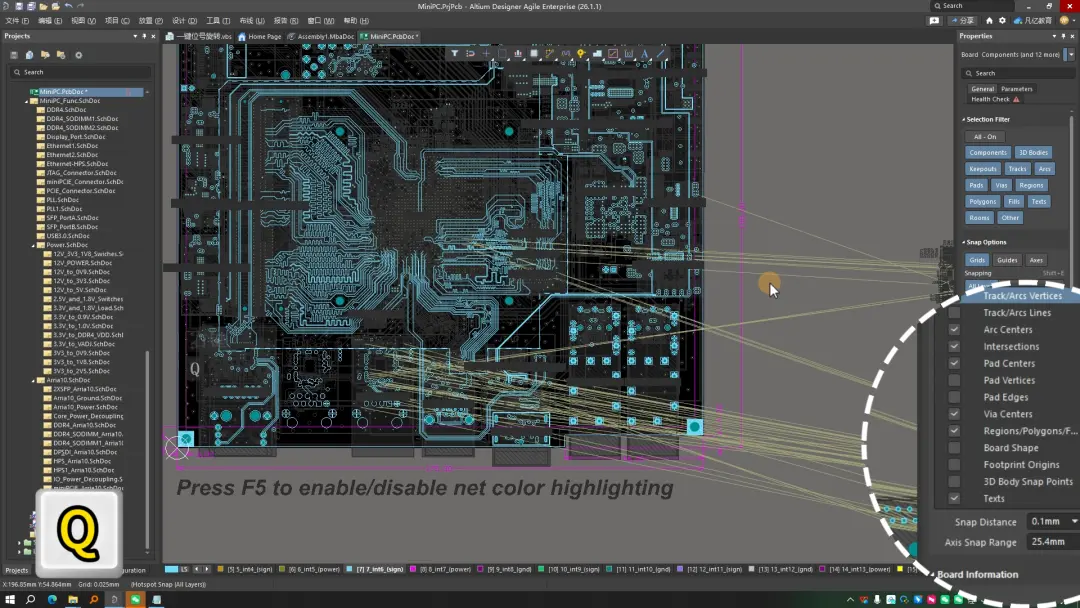

• 按下 Q：毫米（mm）和密耳（Mil）单位一键切换，适配不同设计规范，无需复杂设置。
•

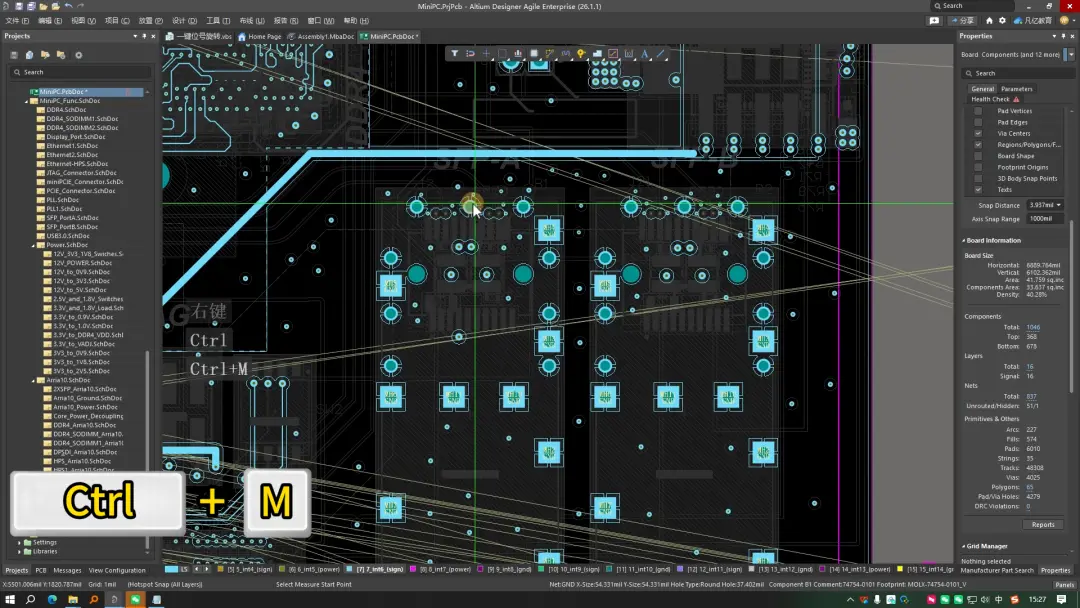

7. Ctrl+M：精准测量距离

需要确认元器件间距、走线长度？Ctrl+M启动测量功能，点击两点即可显示精准距离，避免因间距问题导致的设计失误。

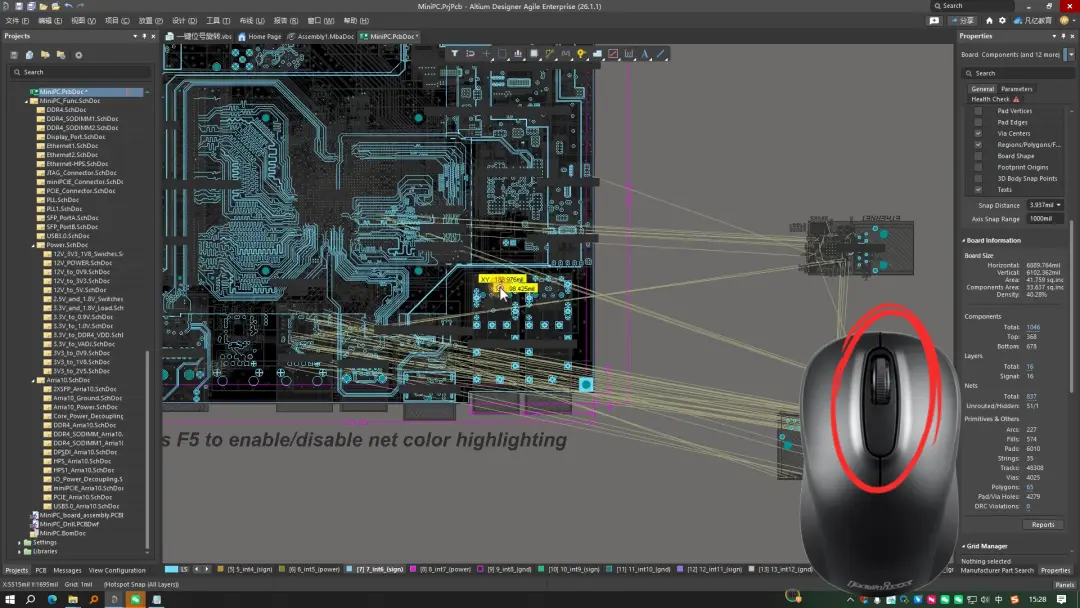

8. 鼠标中键：自由缩放

按住鼠标中键向前推放大视图，向后拉缩小视图，比滚轮缩放更灵活，精准定位到需要修改的细节区域，操作手感更流畅。

高效设计小贴士

这 9个快捷键都是PCB设计中的高频操作，每天都会用到多次，记住它们就能省去反复查找菜单的时间。至于其他低频快捷键，无需刻意记忆，用到时在菜单中查询即可，把精力集中在核心操作上。

掌握这些快捷键，不仅能提升设计速度，还能减少操作失误，让你在赶项目时更从容，新手也能快速跟上资深设计师的效率节奏！赶紧收藏起来，打开 Altium Designer实操练习，早日实现 “效率自由”～
