嘉立创FPC模冲成型服务上线通知

FPC成型方式

FPC主要有激光和模冲两种方式成型

激光：有板边碳粉残留，效率较低，成本高等缺点。

模冲：没有激光碳粉残留问题，半孔板也不会有半孔焊盘之间微短问题，可配自动冲床，生产效率高，成本低，但要开模具，适合大批量板。

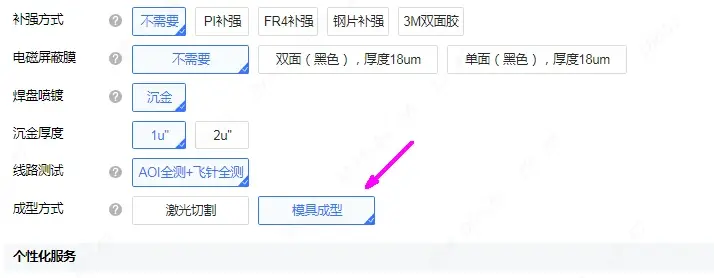

为了让客户进一步降本增效，从即日起，嘉立创开通了模冲成型工艺。

模具费用

普通外形按1000元/套收取，外形复杂或公差较严的费用会适当加收！

不过请大家放心，费用不会高于市场价格！模冲费用不会做为盈利点！模具成型的板不再收取成型费用！

注：所有模具默认开中走丝钢模，模具默认保存6个月，6个月内有返单不再收取模具费用

模冲设计要求：

（1）最小槽宽0.8mm，尽量做到1.0mm，提高模冲使用寿命

（2）最小圆孔0.8mm，最小方孔0.8*0.8mm

（3）冲孔边到板边最小1mm，尽量做到2mm以上

（4）正常成型公差+/-0.1mm，如果公差要求+/-0.05mm,下单需要备注开精冲模（会增加费具费用哈）

（5）模冲板需要在工艺或废料边上增加定位孔，需要拼版生产，但可以冲成单PCS交货。

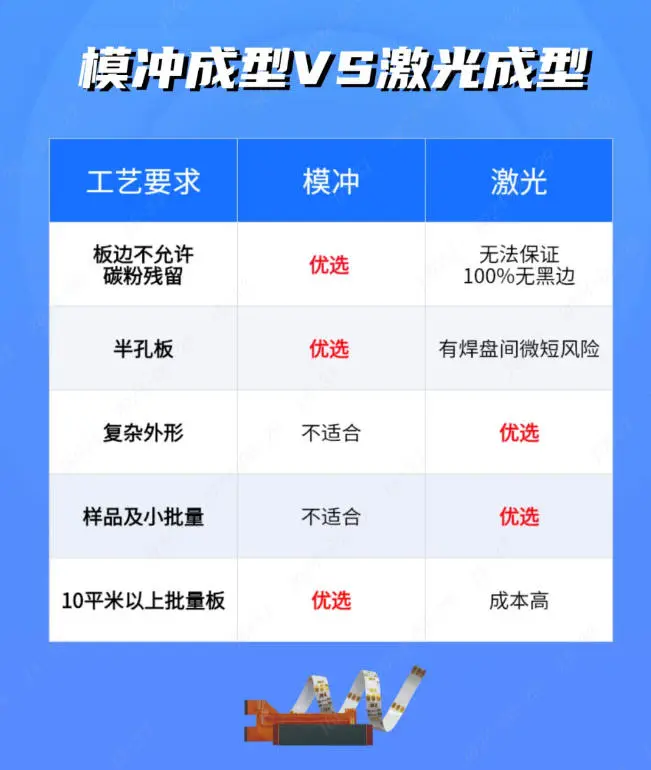

激光和模冲如何选择：
