ADAMS结果默认名称从哪来？res/req文件对应关系

分析名默认就是输出文件的根名，不写扩展名那部分。你在File→Save As里存成`fourbars_sim1`，Adams View读回来的时候就自动建一个叫`fourbars_sim1`的分析。如果一个目录下同时有.res和.req，它只认名字根，两个文件都挂到同一个分析下面。这就是为什么批量跑的时候结果前缀不要用默认的，全叫`last_run`最后分不清哪个是哪个。

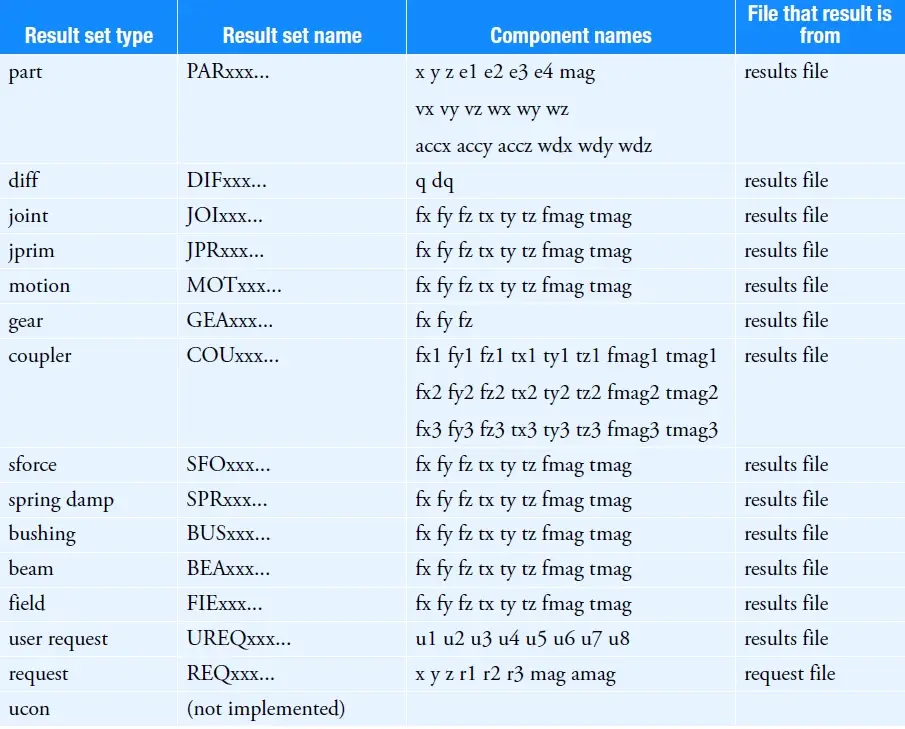

结果集名字的来源跟分析名是两码事。打开`.res`或`.req`文件之后，Adams View按REQ语句的编号或者对象类型自动生成结果集名。`REQUEST/1`对应`REQ1`，一个Part对应`PARxxx`，一个Joint对应`JOIxxx`，`sforce`是`SFOxxx`，bushing是`BUSxxx`，spring-damper是`SPRxxx`，motion是`MOTxxx`，gear是`GEAxxx`，coupler是`COUxxx`，beam是`BEAxxx`，field是`FIExxx`。完整名是`.分析名.结果集名.组件名`，比如`.SHIFT.REQ1.X`，分析名省略的时候直接`REQ1.X`也能引用。

`.res`和`.req`不是一回事。`.res`是求解器自动写的结果文件，包含所有Part、Joint、Force的位移速度力这些标准输出。`.req`是Request定义的自定义输出，专门抓你想看的量，比如某个Marker的加速度或者某个Measure的值。Request的数据默认也会写进`.res`，除非你手动把REQSAVE关掉。所以有时候`.req`里的曲线在`.res`里也能找到，就是结果集名不一样，`.req`里叫`REQ1`，`.res`里可能归到`PAR`或者`JOI`下面去了。

`.res`文件本质是XML，能用Notepad直接打开看，前面一大段是MSC的版本信息和用户名，跳过到`Analysis`标签里面，`stepmap`段存的就是结果名称和步数映射，再往下才是数值数据。`.req`也是文本格式，结构比`.res`简单，就是请求名加数据列。两个文件都能用Python的ElementTree解析，`pre_defined_name.xlsx`里写要提取的结果名，跑完脚本生成`data_output.xlsx`。

改名字最直接的地方在Template Builder里，Build→Request→Modify，弹窗里能改Results Set Name和Component Name。但是bushing request的特殊性在于它属于UDE，每次打开模板的时候UDE重新实例化，改的名字会被模板更新宏覆盖掉。要么写个宏在模型打开之后再循环改名，要么自己建UDE，要么用`acar template_builder request_names modify`在自动化脚本里改。

多工况跑的时候有个坑，几个Request用了同一个结果集名，后处理里那个结果集就跑到容器外面去了，不在testrig下面挂着，找不着。避免的办法是每个Request给独立的结果集名，或者用`output_prefix`在RELOAD之后换输出前缀，`.req` `.res` `.gra`全部换一套新名字。设计研究、DOE和优化跑之前一定先把前缀设好，跑完几十个工况结果文件全堆在一个目录里，靠文件根名区分工况，前缀不设的话全叫`last_run`，打开全是同一个分析。

`.nam`文件在Insight跑DOE的时候生成，把Request名字映射到ID号，只有这一个用途。单个跑的`.nam`直接拷过来改成跟Insight输出同名的，DOE的`.nam`就能复用，不用重新生成。XML格式的输出已经自带名字和组件信息了，`.nam`在那种情况下就是多余的。
