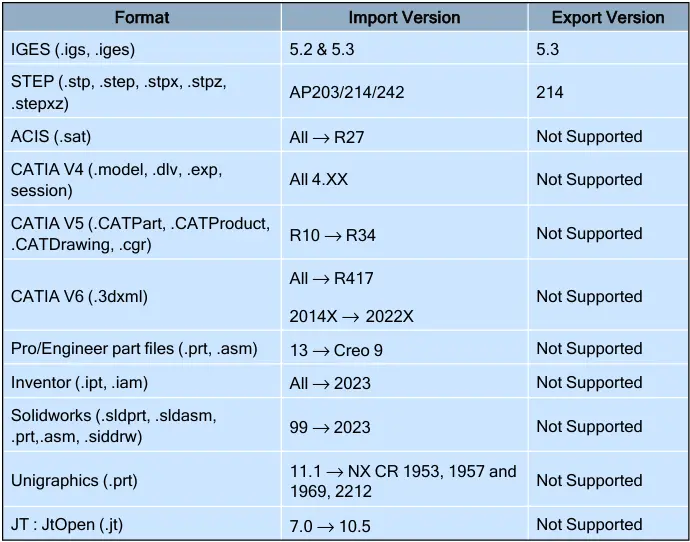

Adams 2025.2支持哪些CAD格式导入导出？版本对照表

导入对话框里File Type下拉菜单从头翻到尾，Parasolid、STEP、IGES、Stereolithography、Wavefront、Render、Shell这些，2025.2跟前面几个版本没大改，列表基本一致，想找CATIA的.CATPart或者UG的.prt直接拖进来，得看装没装Adams CAD Translators那个独立license，装了的话CATIA V4的.model .dlv .exp、CATIA V5的.CATPart .CATProduct、Creo的.prt .asm都能直接读，不装就只能走中间格式。

Parasolid用.x_t还是.x_b，Adams对这两个识别度最高，SolidWorks导出的时候选.x_t，别导出.xmt_txt那个是文本格式，Adams读起来慢而且装配层级容易丢，Parasolid文件一个文件里包含所有几何体，Adams会给每个solid单独建一个part，装配关系保留得最完整。

STEP和IGES是备选，STEP比IGES好一点，IGES曲面破碎的概率大，导出STEP的时候版本选AP214，别用AP203，AP203丢颜色丢得厉害，IGES的曲面缝合容差在Adams里调不了，全靠CAD那边导出时把公差给严一点，0.001到0.01mm，太松了曲面裂开补都补不上。

从Adams往CAD导，File→Export，格式列表有Parasolid、STEP、IGES、STL、Wavefront、Shell，Parasolid通用性最好，STEP给CATIA或者Creo那边回传，STL只导曲面不导实体，要拿回CAD做布尔运算的话得导Parasolid，导出的unit跟当前模型单位一致，mmks还是mks在Settings→Units里看一眼。

导入的时候Ignore CAD Density那个勾，2024版加的，2025.2还在，Adams默认把CAD里带的密度信息覆盖掉，CAD里密度是kg/m³，Adams内部是mmks或者mks，单位对不上质量就偏了几个数量级，勾上Ignore就完全按Adams自己算的来，Adams/View默认包含密度信息，Adams/Car默认忽略，两边行为不一样，从SolidWorks导过来的一般在View里用，把勾打上。

导入之后模型不显示，不是没导进去，是视角没刷新，View→Layout→Single View或者按F，模型树里part已经在了，图形区是空的，Parasolid导进来的有时候需要手动Zoom Fit，右键Fit View，或者检查导入时有没有勾Geometry Type选Solid还是Shell，Shell只导面不导体，看着就是一个空壳，Adams是动力学软件不关心几何细节，圆角小孔这些特征在CAD里抑制掉再导，能省很多计算量。

单位对不上的典型表现，导进来零件看着尺寸对，但质量特别大或者特别小，质心位置偏得离谱，Settings→Units跟CAD模型对齐，SolidWorks默认是mm，Adams里选MMKS，密度如果是钢7.85e-9 tonne/mm³，跟CAD里的7850 kg/m³差了1e12倍，对不上的时候别手动改密度，先确认单位制，单位对了密度自动就对了。

试一下同一个模型分别用.x_t和.stp导，对比part数量和装配层级差多少，再把Ignore CAD Density勾掉看质量变化，D:\adams\cad_import\里放几个格式对比的cmd文件，下次直接……
