18:21:重要，讲了模型穿透的原因

在子弹穿透靶板仿真中，如果只定义一个通用接触，就会出现靶板只有表面一层单元会失效 ，子弹直接穿过靶板的情况

原因：

All with it seif

All：所有的单元的外表面（不是指所有单元）

当子弹的外表面和靶板的外表面接触后，靶板的外表面和子弹外表面接触的地方失效了，靶板的内部单元和子弹外表面没有定义接触，所以子弹会直接穿过靶板。

方法1（面面接触）：

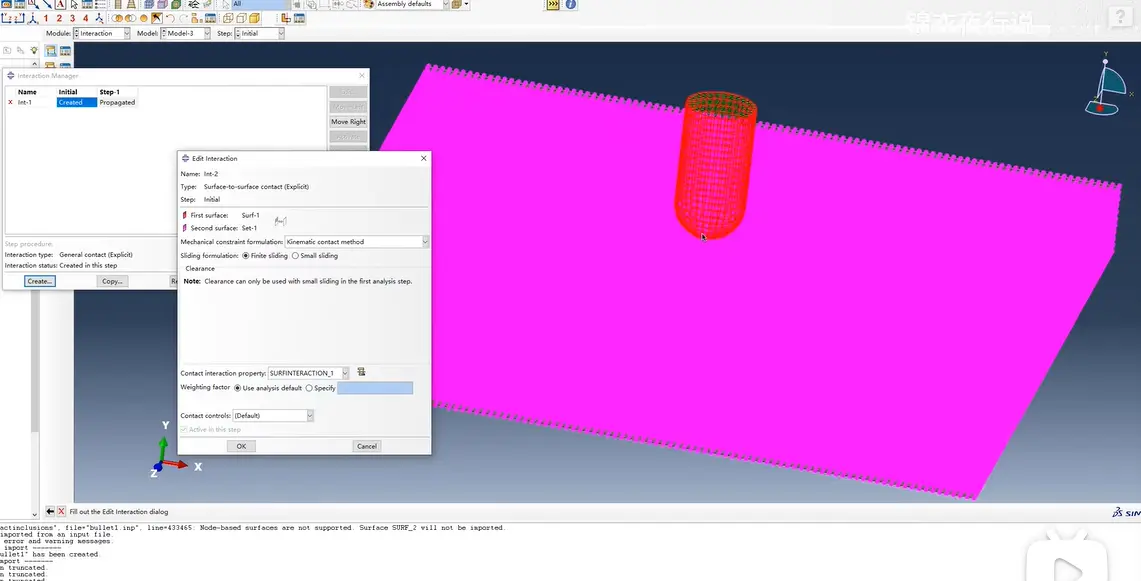

用surface to node定义接触

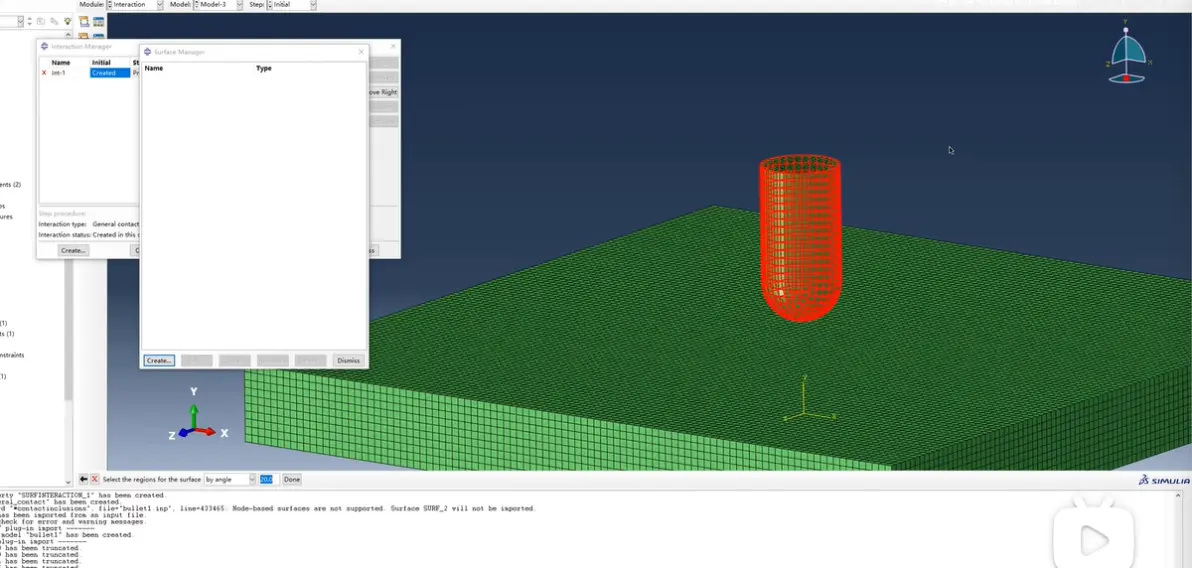

1.定义子弹的外表面（子但是刚体）

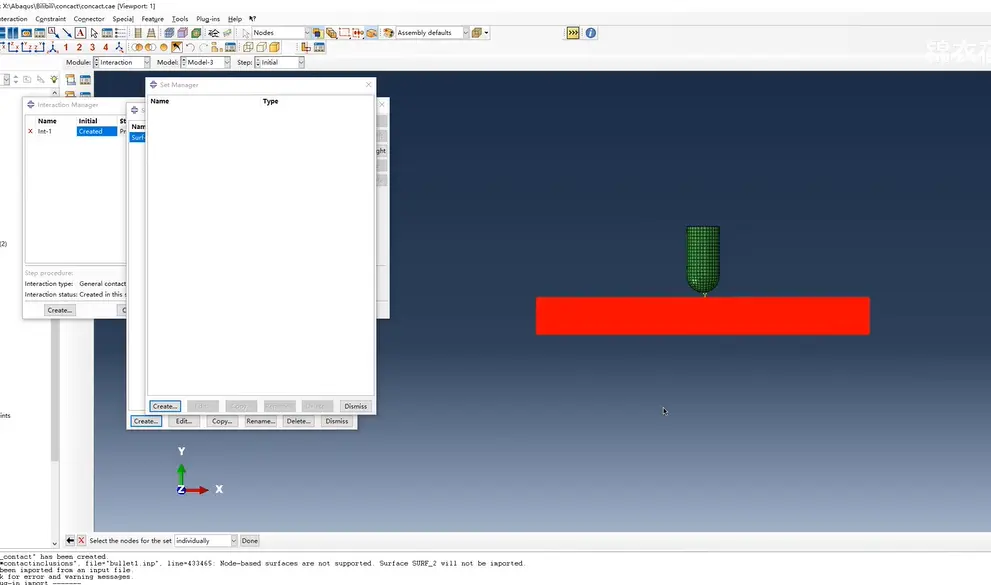

2.创建包含靶板所有节点的集合

3.创建面-面接触

注意：这种方法不是很好，下面有更好方法。

方法2（通用接触）： 20：38

1.定义靶板surface

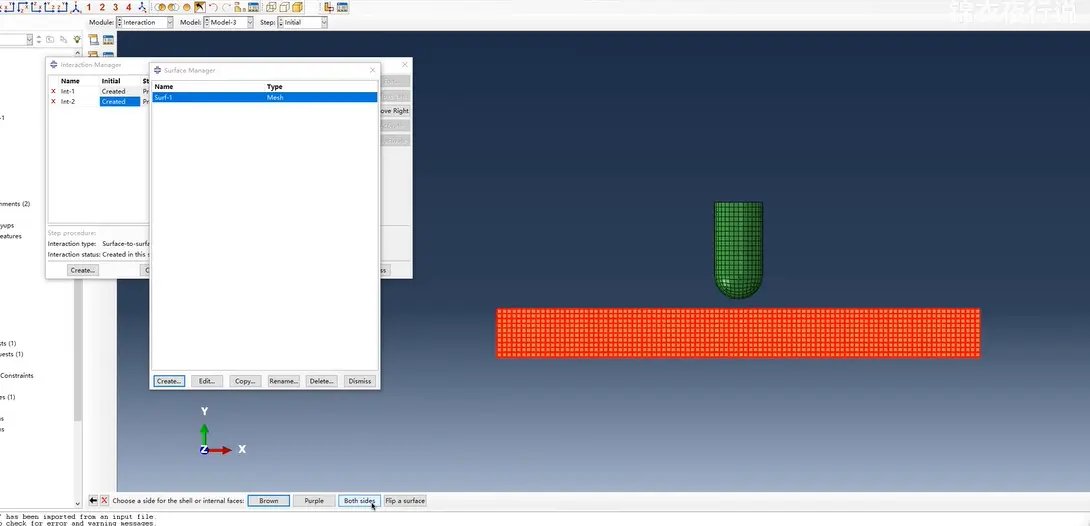

Tools—Surface—Manger—Create(Type-Mesh)—框选靶板(从所有实体中选择)—选择壳的一侧或内部面（Both Sides）

这种方式不仅定义了靶板所有的外表面单元，还包含了所有的内部单元的表面

2.定义子弹surface

和方法一中定义子弹surface的方法一样

3.创建通用接触

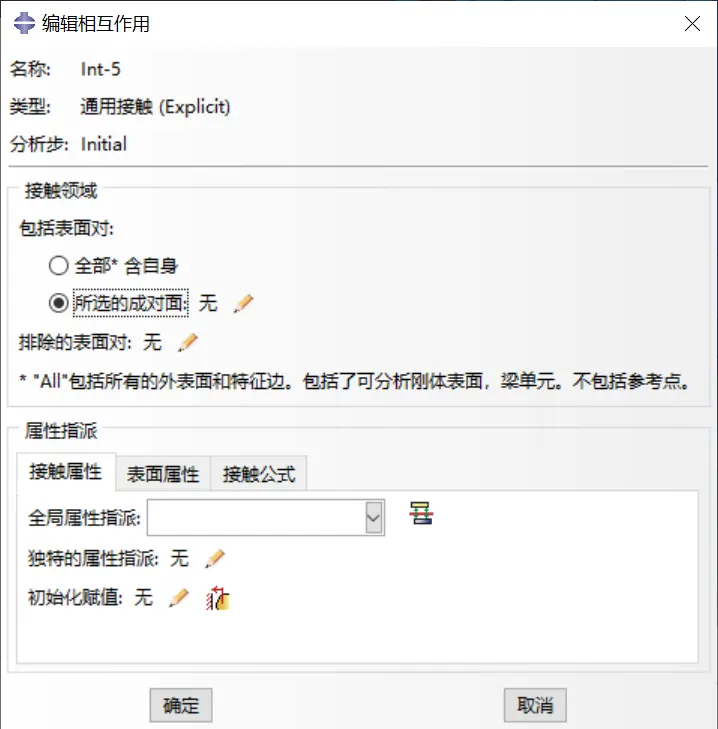

创建通用接触，接触领域选择“所选的成对面”，点击编辑

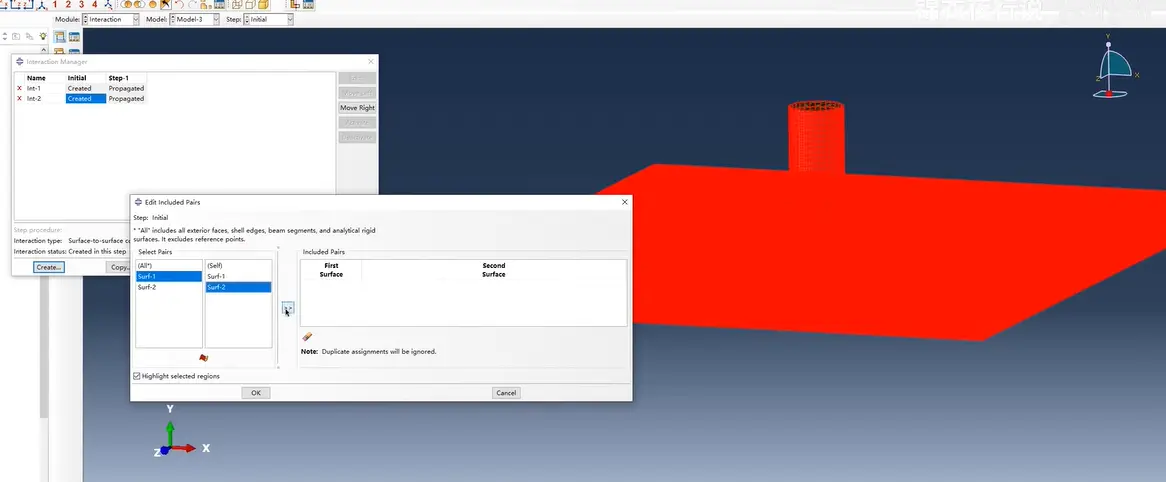

第一个表面（主面）选择子弹网格的表面，第二个表面（从面）选择靶板网格（包含了内部和表面网格）的表面，这样就定义好了子弹与靶板的接触

定义All和Self的接触（所有单元的外表面相互的接触）

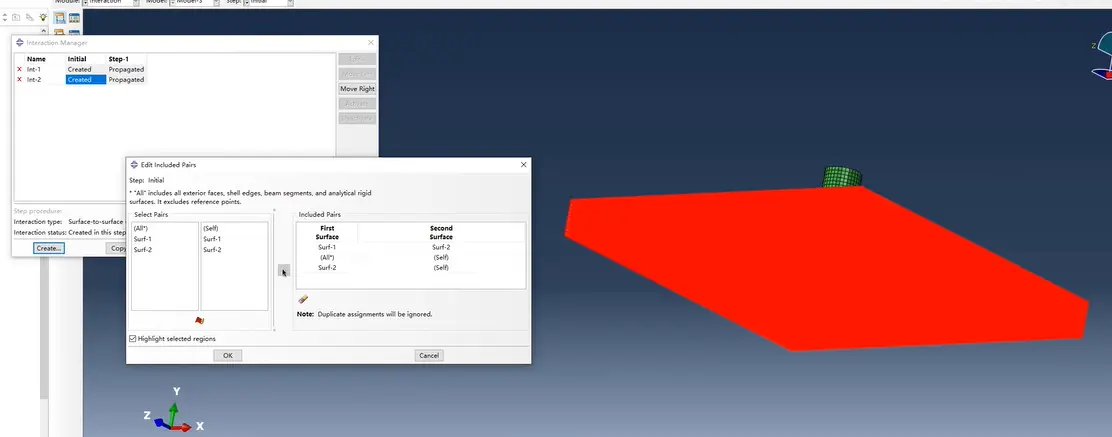

定义靶板和靶板自身的接触（靶板的自己和自己的接触，这里的自身由于之前的设置是包含内部单元的表面的）

完成
