当前位置：服务支持 >  软件文章 >  STAR-CCM+和ABAQUS耦合流程图解，进阶用法都在这了

STAR-CCM+和ABAQUS耦合流程图解，进阶用法都在这了

阅读数 5
点赞 0
article_banner


以圆柱体入水为例

遥远的彼方个人思考与整理，只列举了关键步骤，仅供参考，持续更新，欢迎关注（bilibili或者redbook）。本人从事海洋航行器总体设计，具有丰富的工程项目经历，专注解决此类双向耦合算例调试问题，获得大家的一致好评。

  1. STAR-CCM+设置

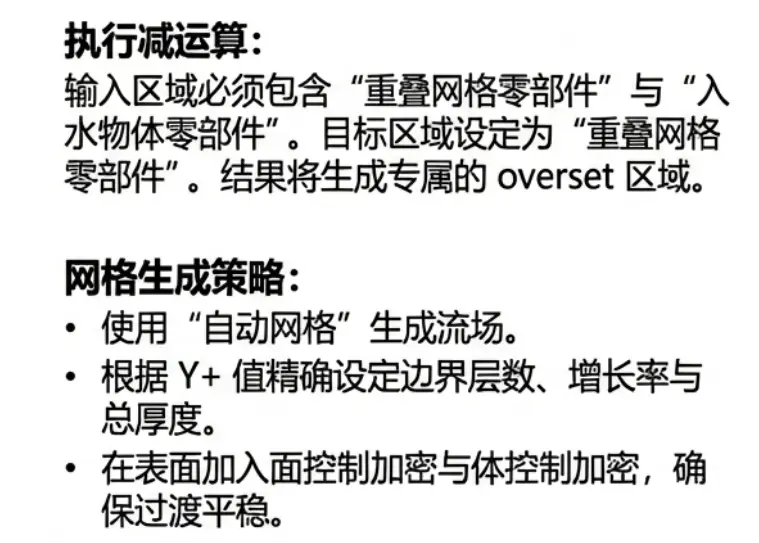

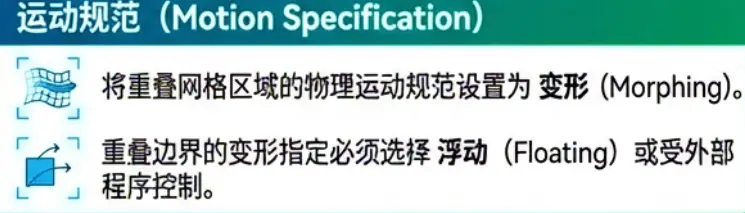

  • 几何运算及网格

注：明确自己算的问题需不需要物体边界独立运动。

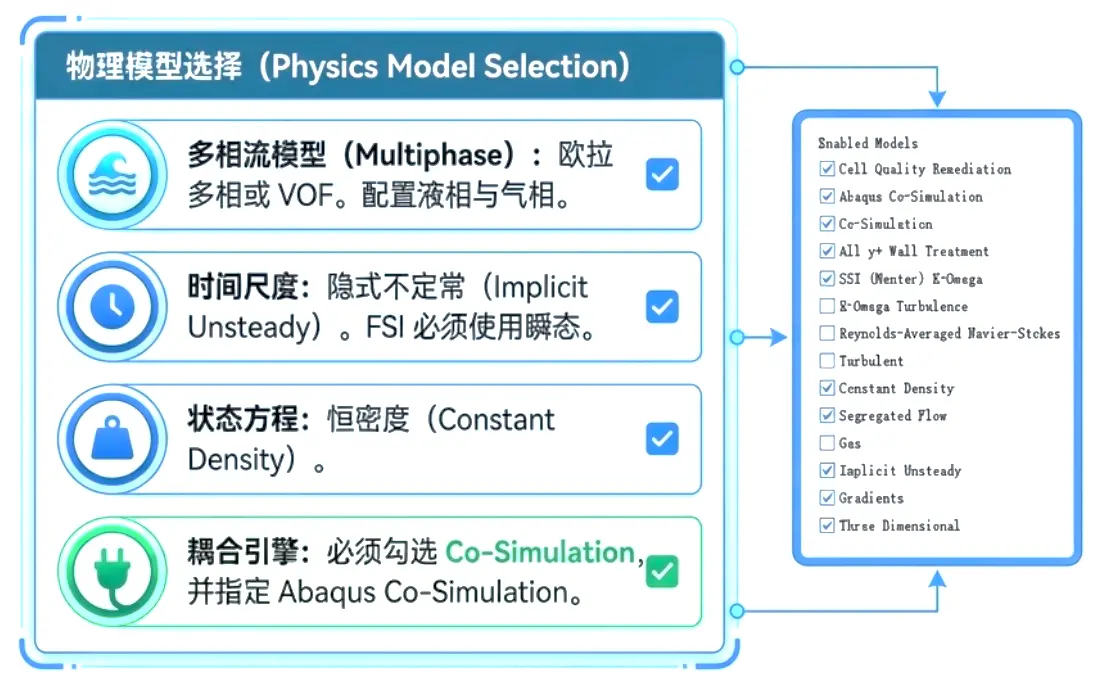

  • 物理模型设置

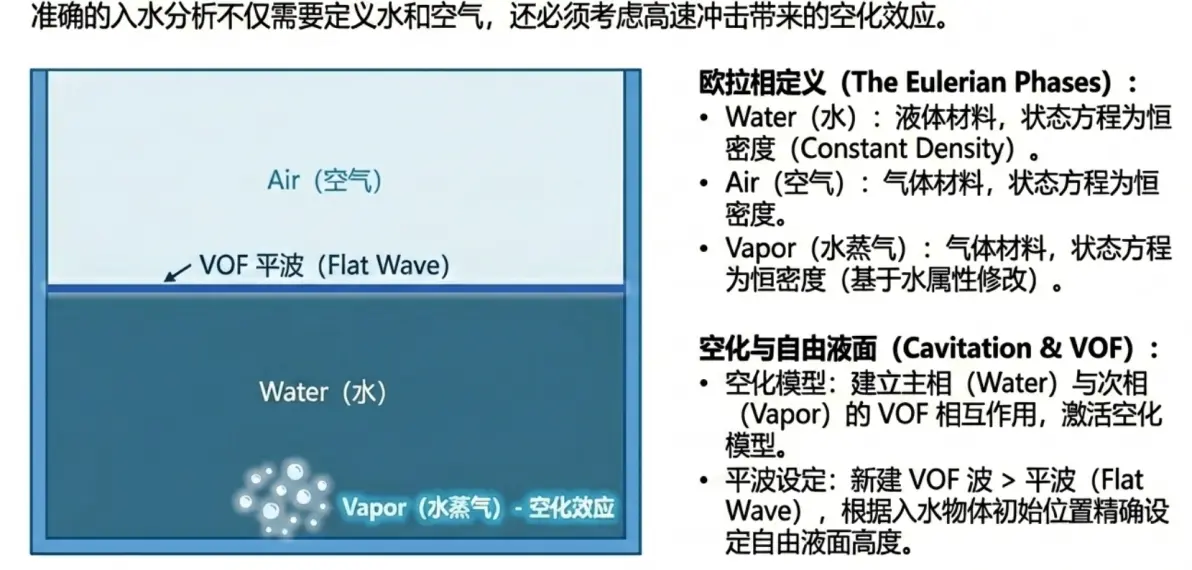

注：明确物体所处真实物理环境

注：考虑波浪环境，设置同理

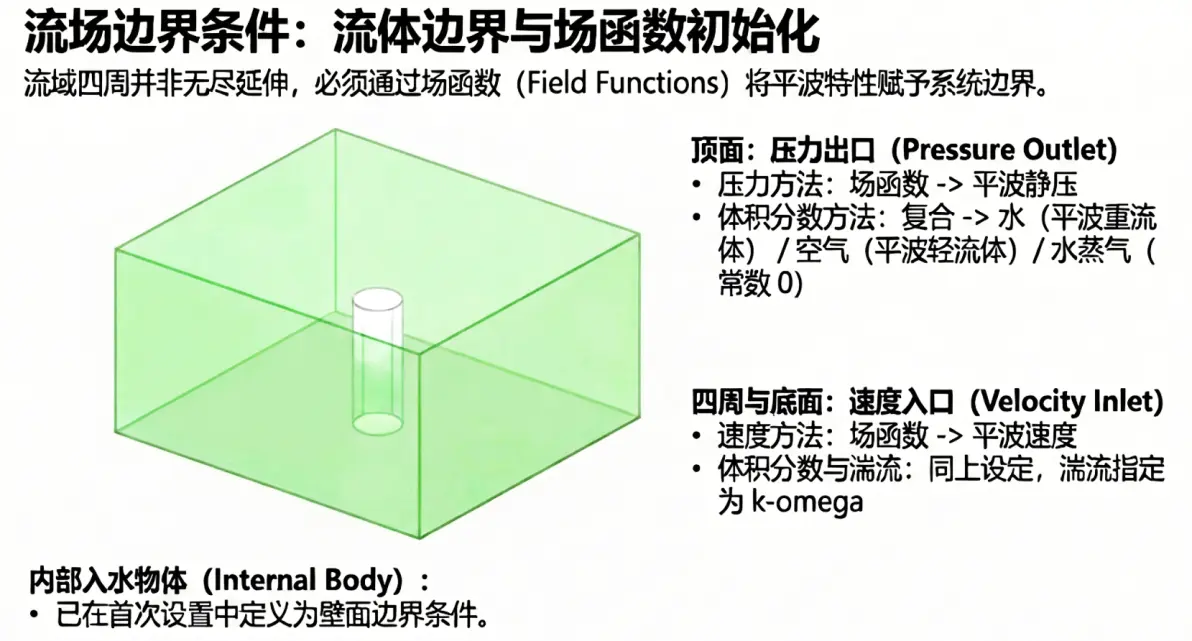

  • 边界与初始条件设置

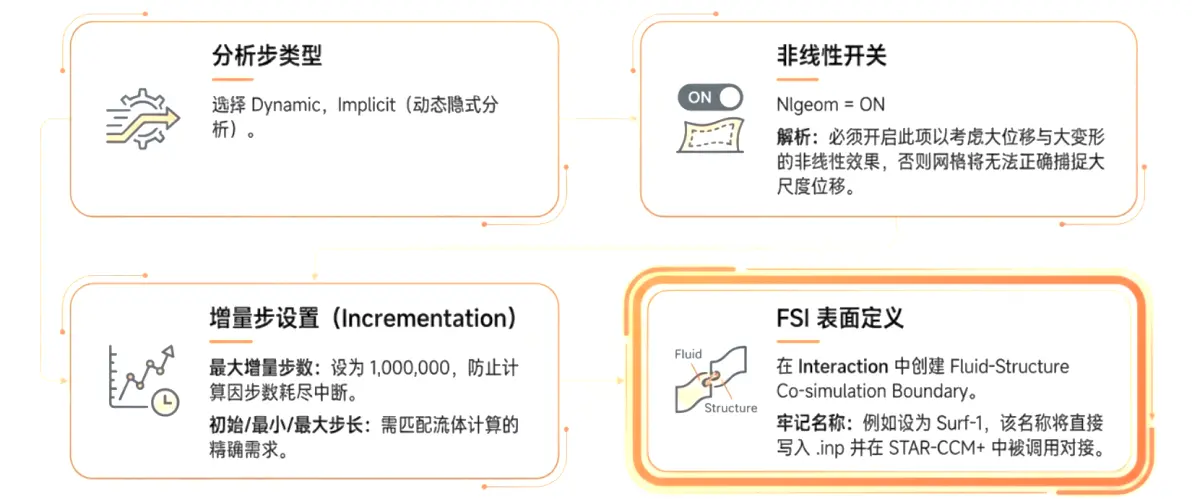

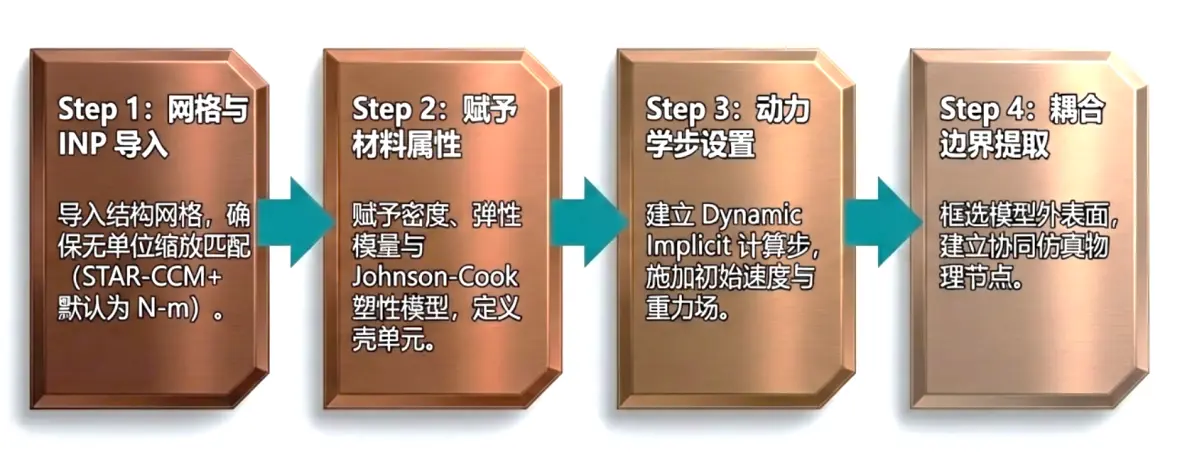

2.ABAQUS设置

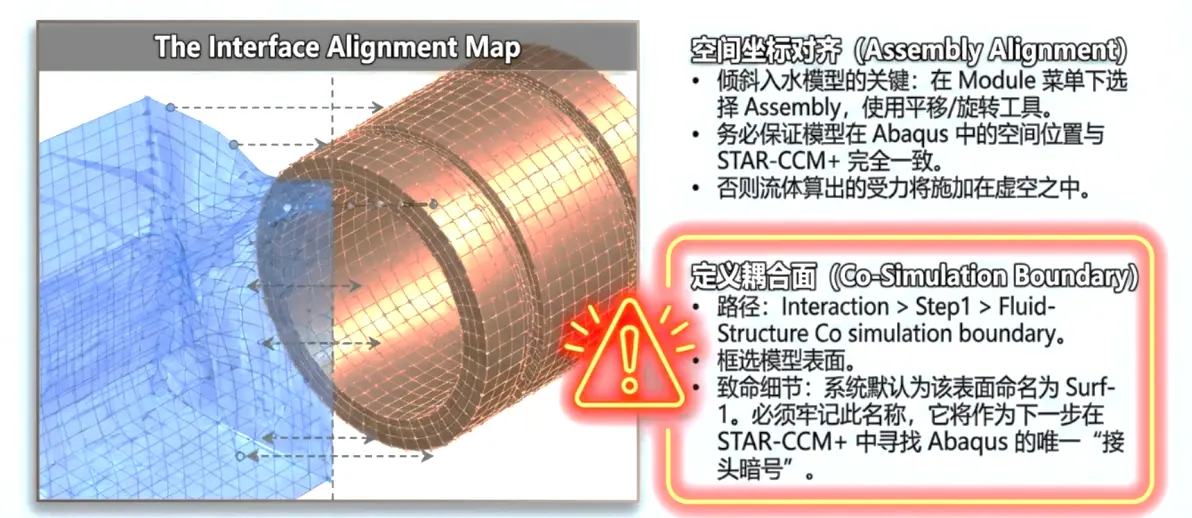

注：坐标系对齐，耦合面名称对应

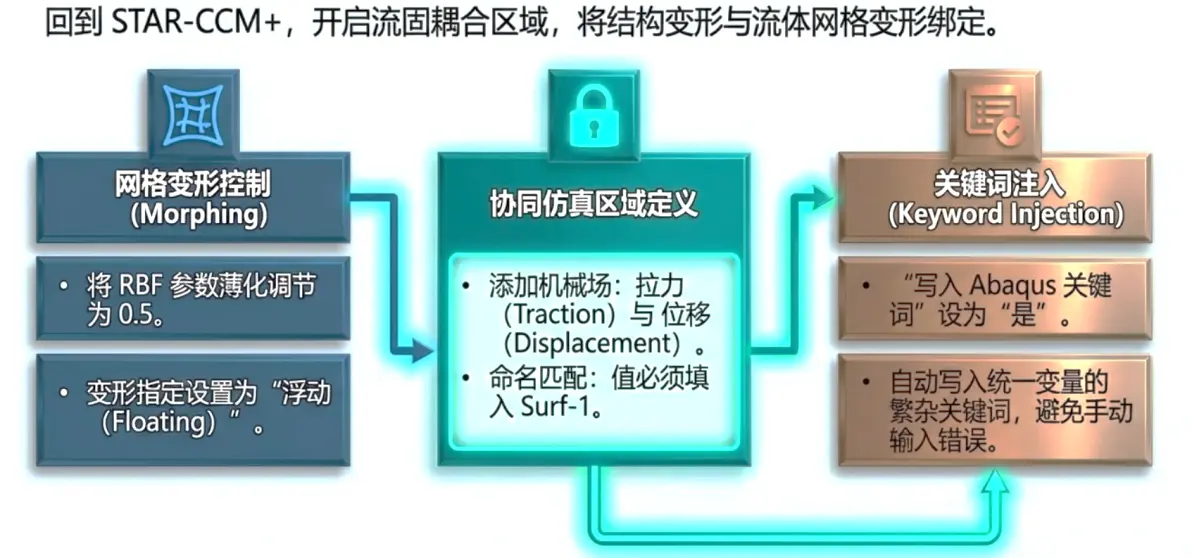

3.回到CCM或者之前继续设置好

注：CCM里耦合边界面与ABAQUS里耦合边界面命名需要保持一致。

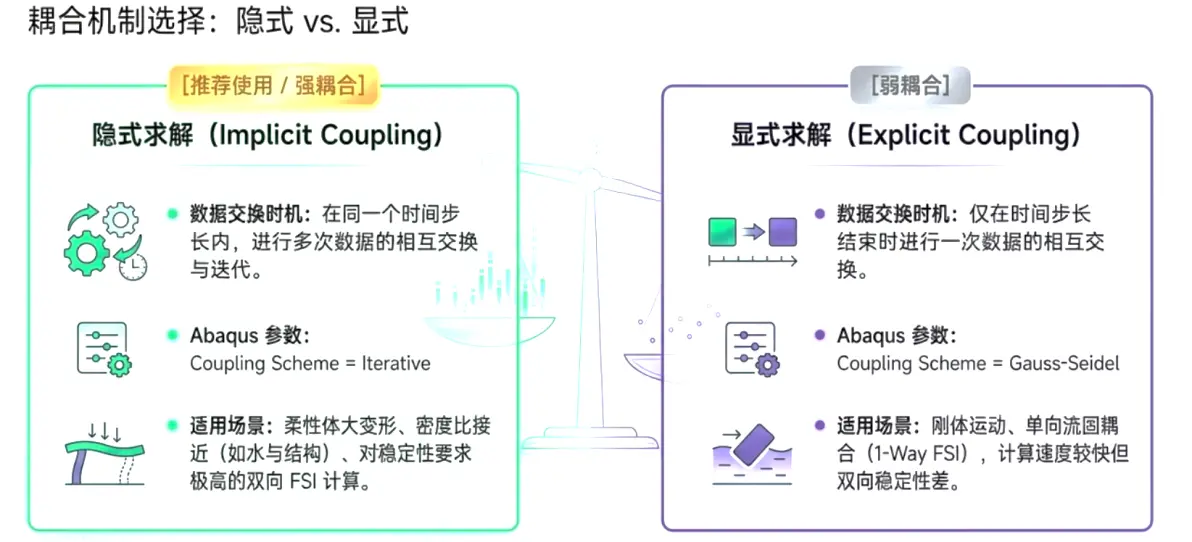

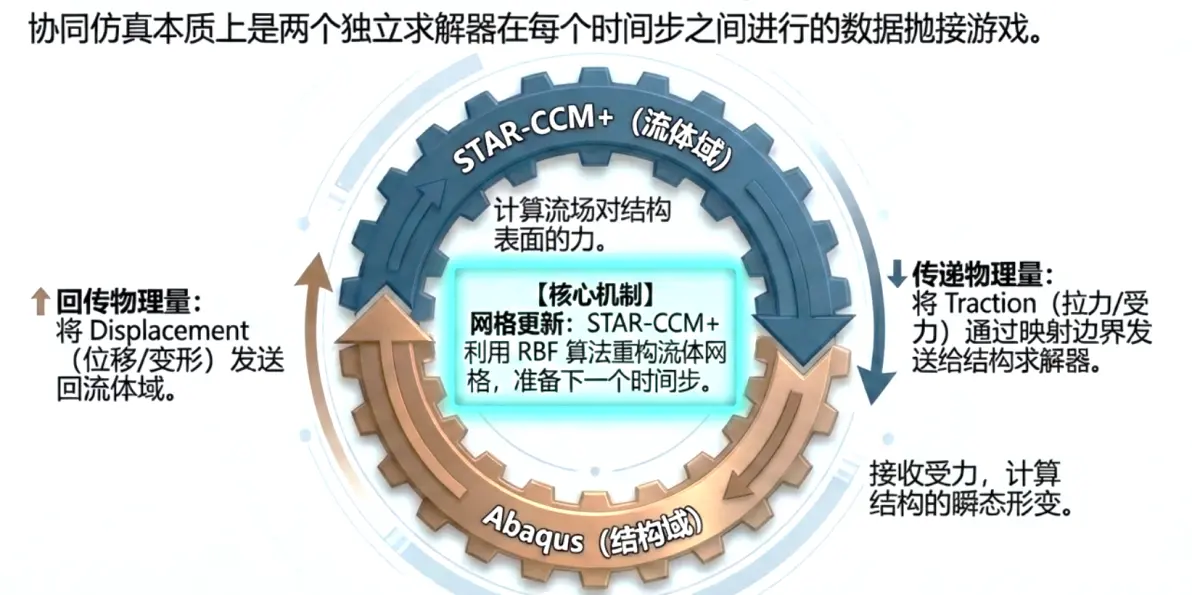

4.协同仿真理解



免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
