AutlLisp版本：Visual LISP 2024 (zh)

插入块的方法有三种：

• command调用insert
• entmake生成图元
• vla扩展函数

一、command调用insert

示例：

代码块

ts

     自动换行


     复制代码


1

(command "_.-insert" #sBLK (list 0 0 0) #rXSCALE #rYSCALE #degR)

      复制成功





其中：

[command]为AutoLisp调用AutoCAD操作的命令。

["_.-insert&#​34;]表示CutoCAD插入块命令，其前面的 "-&#​34; 表示调用该命令的命令行模式，再前面的 "_.&#​34; 表示调用该命令的原始定义，而非各种再定义、重定义。

[#sBLK]为字符串，表示块名。这里有如下三种情况：

       1）逻辑上首先调用图形文件中存在的块名，若图形文件中之前不存在该块的定义，则会从AutoCAD设定（options）中的“支持文件搜索路径”中搜索图形文件名“#sBLK.dwg”，将目标图形文件中的图形作为块插入当前图形文件，并在当前图形文件中添加块定义“#sBLK”。

若要指定目标图形文件“#sBLK.dwg”被作为块插入时的插入基点，请使用如下方式：

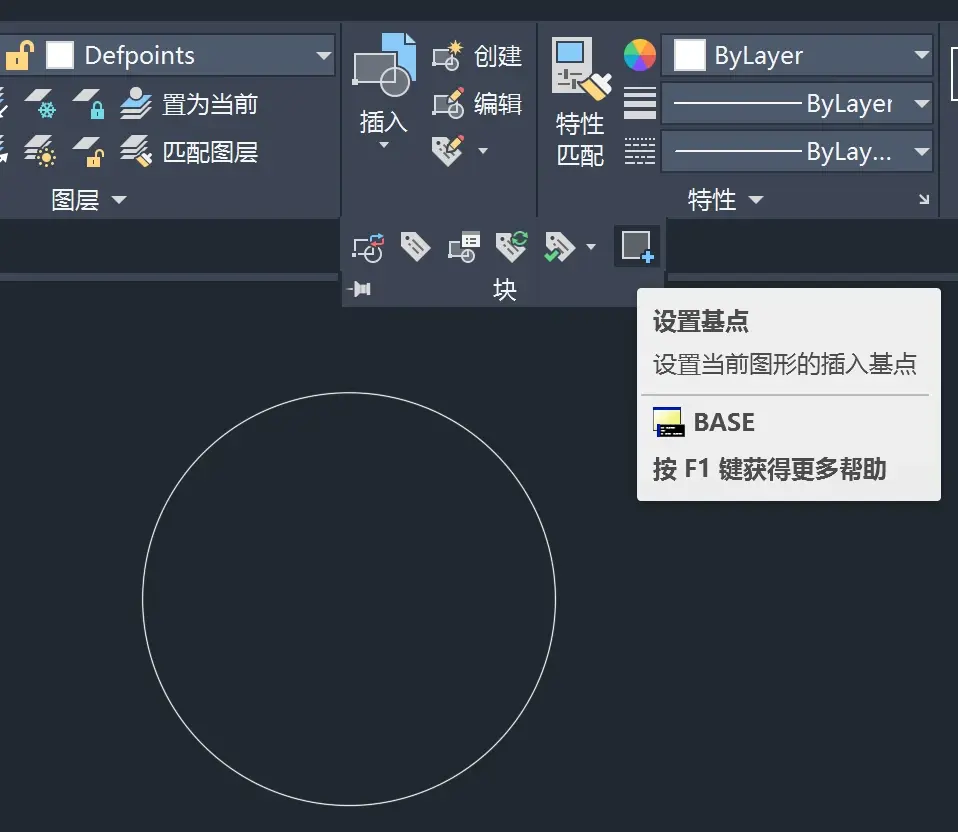

设置图形文件被作为块插入时的基点

若不指定基点，则默认以原点作为基点。可以使用"_.base&#​34;命令查询所设定的基点值。

       2）“#sBLK”可以为路径，则会从指定路径把目标图形文件作为块插入当前图形文件。

若目标图形文件在AutoCAD“支持文件搜索路径”内，可以采用如下语句获得路径：

代码块

ts

     自动换行


     复制代码


1

(findfile "./Folder/#sBLK.dwg")

      复制成功





       3）可以在块名前加 “*”，此时，会插入块分解后的图形，如果图形文件中之前没有该块的定义，则会插入搜索到的图形文件，但不作为块插入，也不会添加该块的定义。

[(list 0 0 0)]为插入点坐标。

[#rXSCALE #​rYSCALE]为实型数，表示所插入图块x拉伸比例和y拉伸比例。

[#degR]为旋转角度<角度制>。

二、entmake生成图元

示例：

代码块

ts

     自动换行


     复制代码


1234567891011121314

(defun finsertblk (#sBLKNAME #layer #pt #ar #rSX #rSY #rsZ / #listE)
  (setq #listE (list '(0 . "INSERT")  ;块图元类型声明
                     (cons 2 #sBLKNAME) ;块名
                     (cons 8 #layer) ;图层
                     (cons 10 #pt) ;插入点
                     (cons 41 #rSX) ;X比例
                     (cons 42 #rSY) ;Y比例
                     (cons 43 #rSZ) ;Z比例
                     (cons 50 #ar) ;旋转角度<弧度制>
                     (cons 70 0) ;块类型：0-最基本的块
               ) ;l
  ) ;s
  (entmakex #listE)
) ;d

      复制成功





该方法的好处：可以控制插入块的图层，可以获得块的图元名

该方法的缺点：图形文件必须已经有块定义，若没有，需要先通过insert方法生成定义：

代码块

ts

     自动换行


     复制代码


12

(command "_.-insert" #sBLK '(0 0 0) "" "" 0)
(entdel (entlast))

      复制成功





先在原点插入一次块，生成了块定义，然后删除该块。

三、vla扩展函数

vla-InsertBlock命令，示例：

代码块

ts

     自动换行


     复制代码


123456

(defun finsertblk2 (#sBLKNAME #pt #ar #rSX #rSY #rsZ / )
  (setq #acadObj (vlax-get-acad-object))
  (setq #Doc (vla-get-ActiveDocument #acadObj))
  (setq #ModelSpace (vla-get-modelspace #Doc))
  (vla-insertblock #ModelSpace (vlax-3d-point #pt) #sBLKNAME #rSX #rSY #rsZ #ar)
) ;d

      复制成功





其中：#ModelSpace为要插入的空间；#​pt为插入点坐标；#sBLKNAME为块名；#​rSX #rSY #​rsZ为XYZ拉伸比例；#ar为旋转角度<弧度制>。

该方法的好处：代码行数少

该方法的缺点：图形文件必须已经有块定义，若没有，需要先通过insert方法生成定义；无法直接指定图层；要指定空间，涉及到vla命令。

注：若要指定图层，用setq保存vla-insertblock的结果(BlockReference)，用vla-put-layer赋予图层。

该方法更详细内容请见官方文档“vla-insertblock”：

https://help.autodesk.com/view/OARX/2023/CHS/?guid=GUID-17F86FDD-B7FC-4F43-9F16-B4958F73A66D
