CAD自动画杆路插件Autolisp怎么用？

本经验教你怎样使用CAD插件自动画杆路插件使用指南

AutoCAD 2015(cad2015) 64位 免费简体中文版(附安装方法)

• 类型：3D制作类
• 大小：1.62GB
• 语言：简体中文
• 时间：2014-08-28

查看详情

Autolisp插件：点击下载

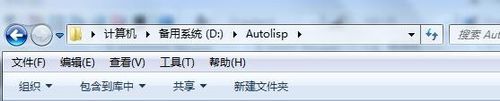

1、解压Autolisp插件至电脑D盘根目录下即可

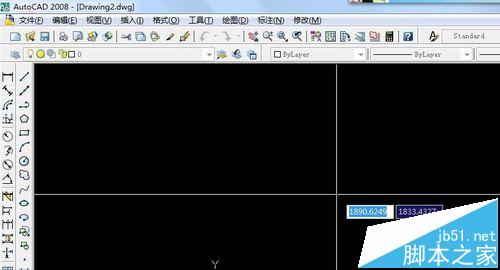

2、打开AotoCAD，如下图：

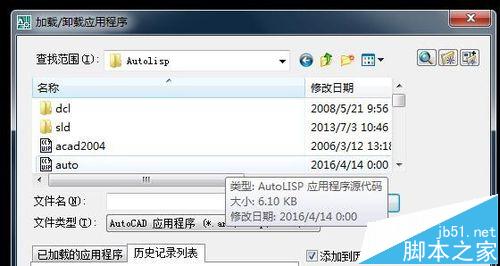

3、输入命令：APPLOAD,加载应用程序，找到D盘中Autolisp插件文件夹打开，并全选文件，点击加载；

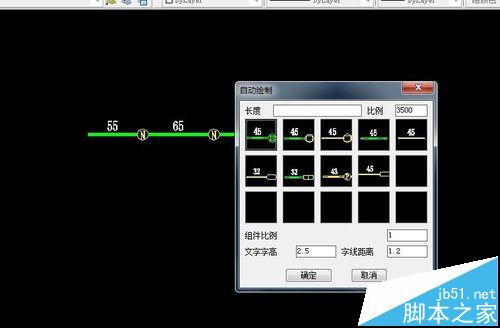

4、然后连续按两次Esc键，命令输入：数字1-7，弹出对话框，

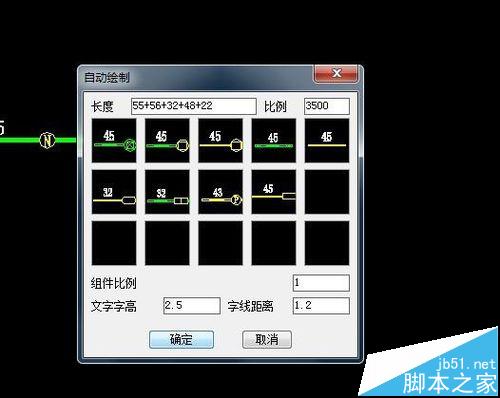

5、例如：调整比例为1：3500、字高2.5、字线距离1.2、组件比例1；输入框输入距离55+56+32+48+22、点击第一个图例，（第一个图例为新建杆路，第二个为旧杆新建吊线，三个为利旧杆路其他的自己摸索下吧）

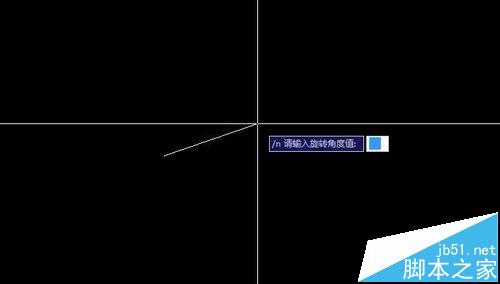

6、在画图空间选择第一个点，

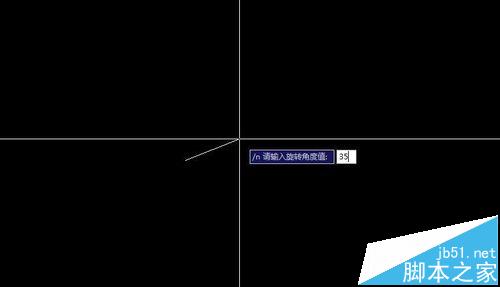

7、输入旋转角度35°

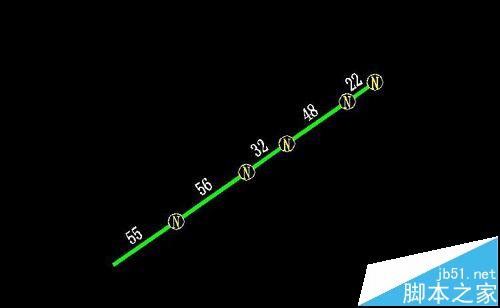

8、稍等片刻（坐等电脑自动画杆路吧），看看杆路是不是就出来了呢？是不是很神奇呢？想修改图例的联系我哦。

注意事项：

1、如果对图例颜色有特殊要求，可在输入1-7命令前，先调整好

2、告诉你个小秘密哦，本插件还可以是用TT命令数字求和哦····继续画图咯。
