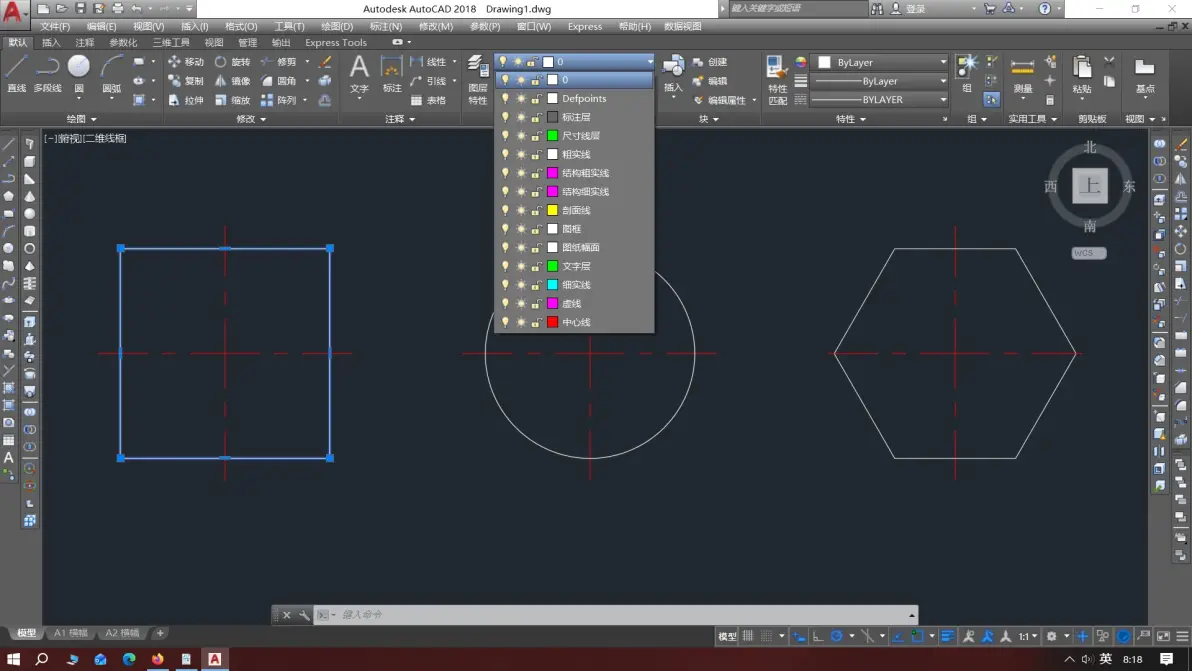

1、在模型空间内新建三个图形，轴线放在中心线图层，线条采用红色点画线（CENTER），图形线条放在0图层，线条样式采用默认设置。用这三个图形创分别建三个块。

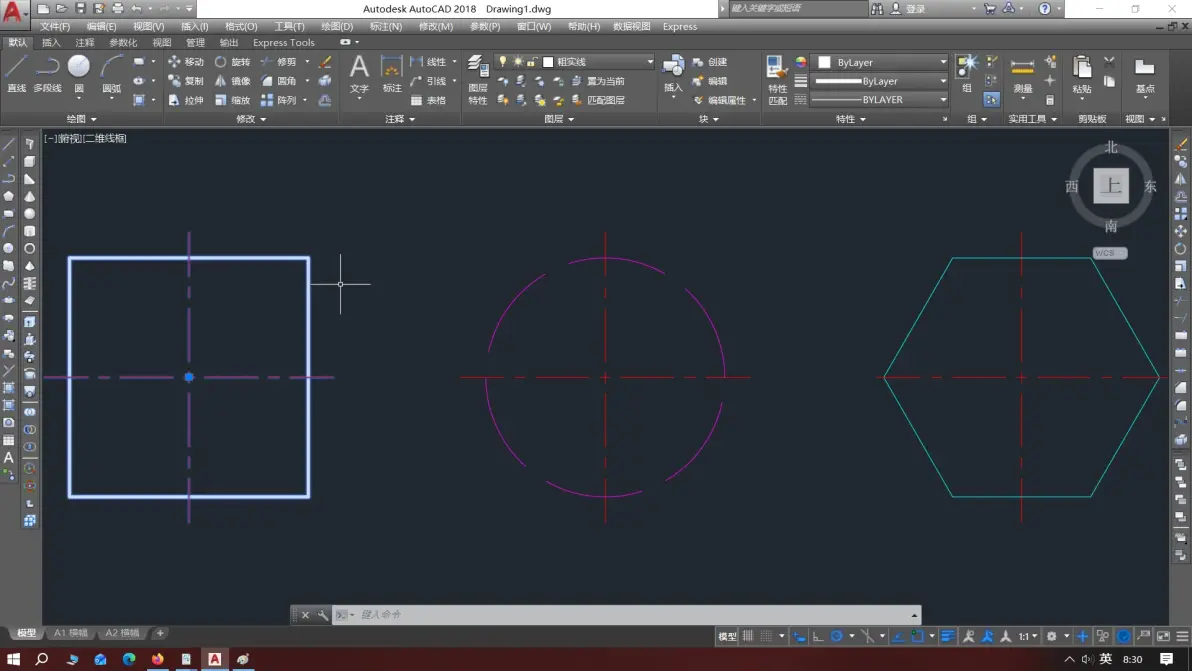

2、左边的块放到粗实线图层，可以看到图形线条变成粗实线而轴线依旧是中心线特征。

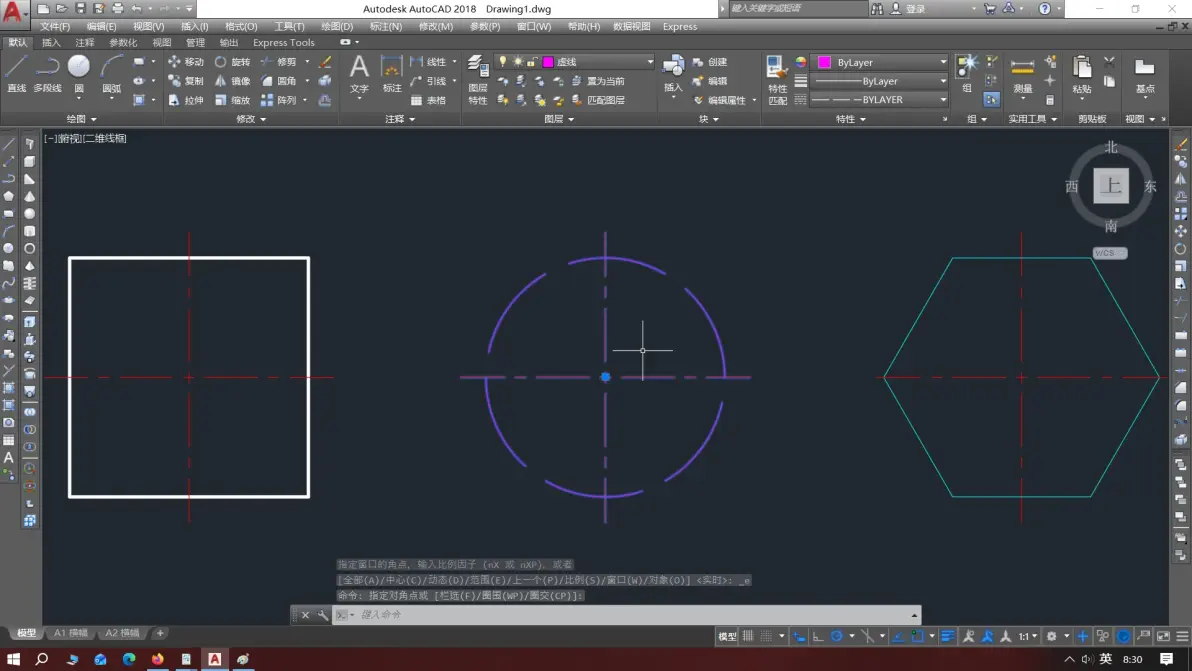

3、中间的块放到虚线图层。

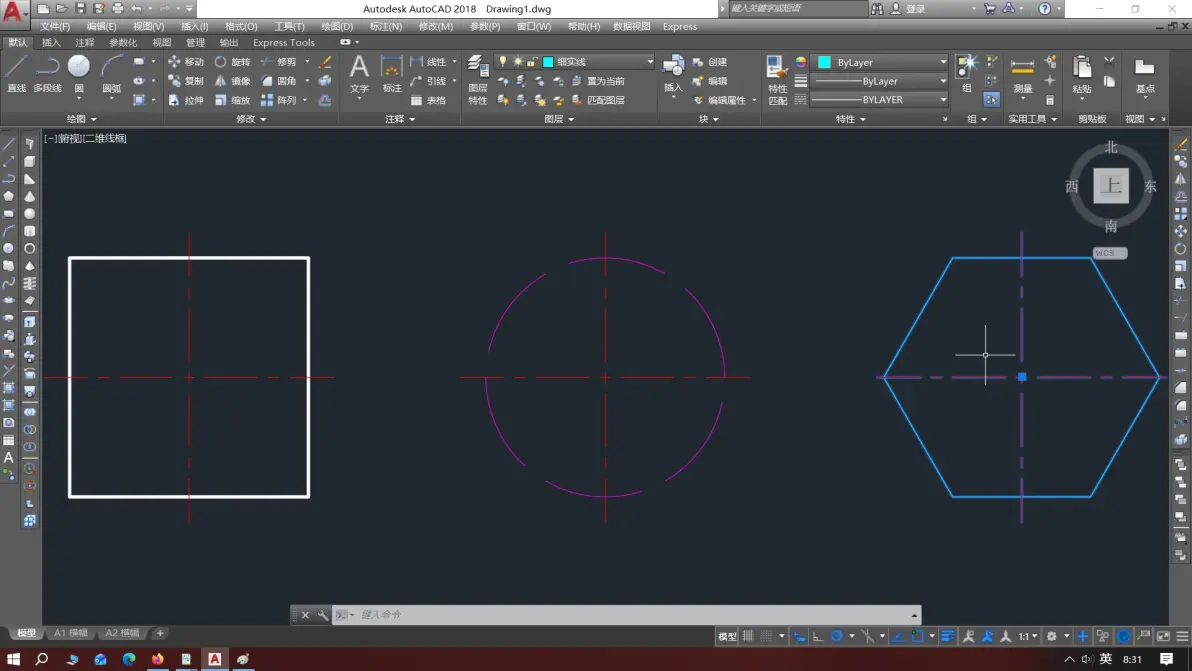

4、右边的块放到细实线图层。

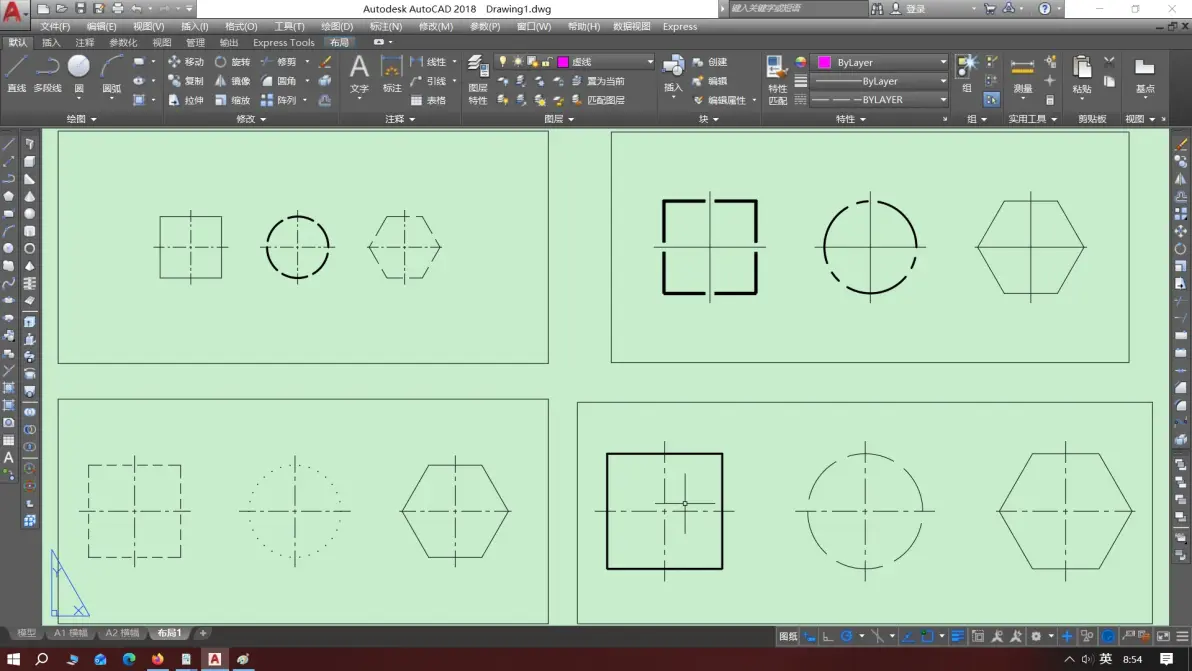

5、新建一个布局（布局1），放入四个视口，并对不同视口的显示比例、线条样式及线宽进行设置，会得到不同的效果。当然也可以对指定的图层设置透明度、色彩替换（需要设置彩显的打印样式）、甚至是是否可见等。

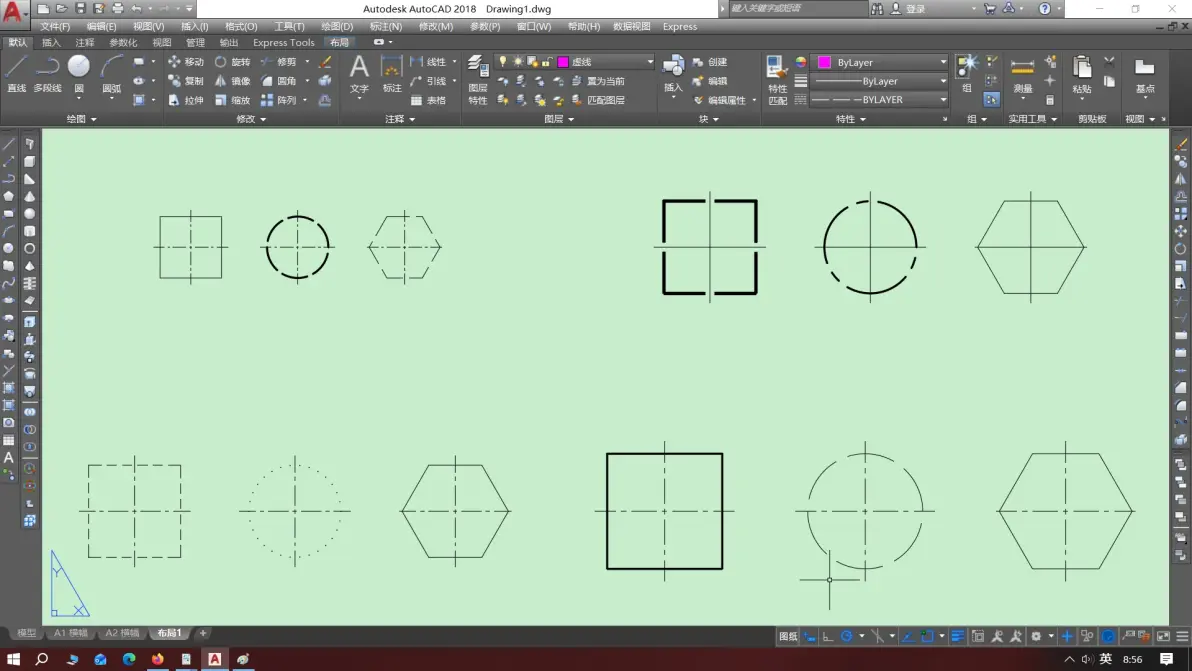

6、将布局中的视口设置不可见、锁定（防误操作）后的效果。
