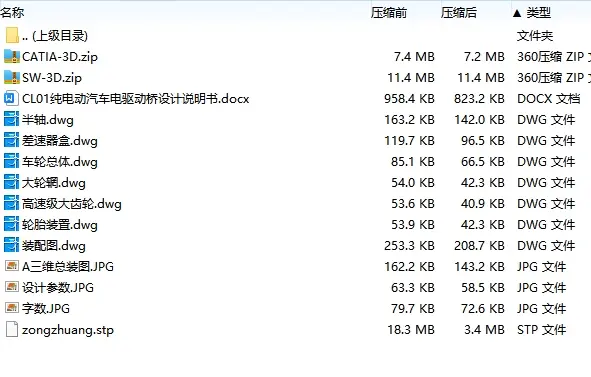

• 51学机械网 (51wcad.com)内容：Word版说明书1份(约17000字) + CAD图纸7张 + CATIA三维图一套 + SW三维图一套。获取方式：需支付 50积分，付款后发资料编号(Z443)到指定邮箱获取。
• 懒石网 (lazystones.com)内容：CATIA V5R21格式的三维模型。
• 懒石网 (lazystones.com) - SW版：SW 2020格式三维模型。
• 懒石网 (lazystones.com) - CAD版：7张CAD图纸。
• 3D在哪里 (3dwhere.com)内容：资料包。获取方式：需支付 1元。
• 沐风网 (mfcad.com)内容：Solidworks格式图纸。获取方式：需 250个沐风币。
• 机械5 (jixie5.com)内容：三维Stp模型 + CAD图纸 + 说明书。获取方式：网站未明确标价，需自行查看。

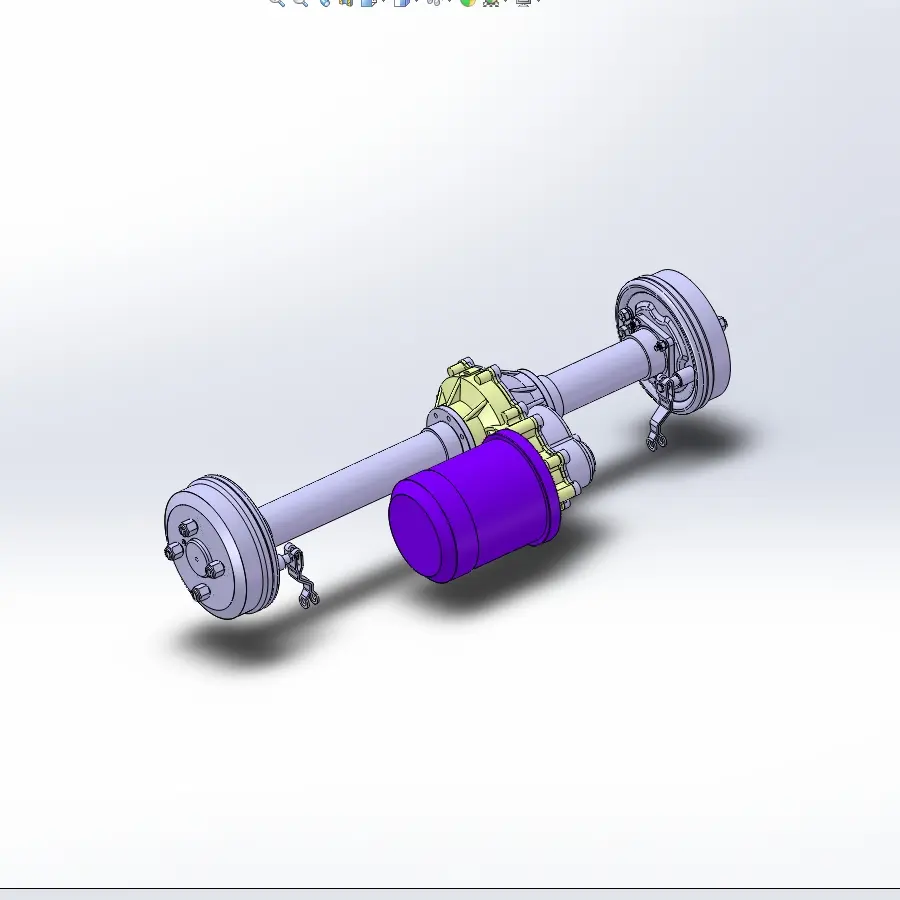

CL01纯电动汽车电驱动桥设计

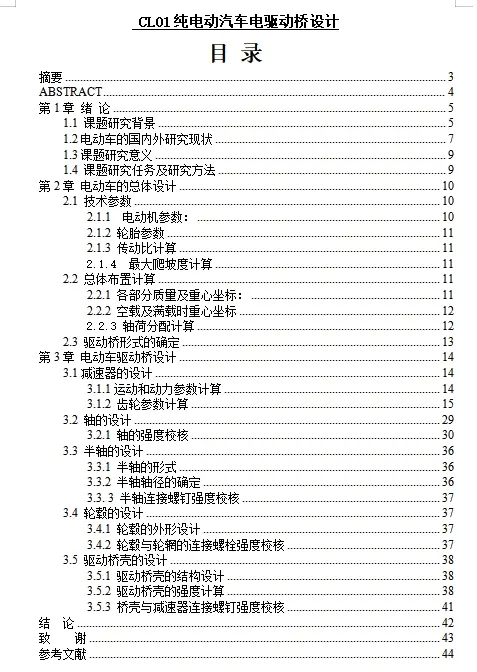

目 录

摘要 3

ABSTRACT 4

第1章 绪 论 5

1.1 课题研究背景 5

1.2电动车的国内外研究现状 7

1.3课题研究意义 9

1.4 课题研究任务及研究方法 9

第2章 电动车的总体设计 10

2.1 技术参数 10

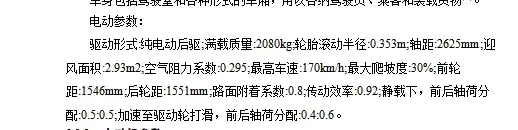

2.1.1 电动机参数： 10

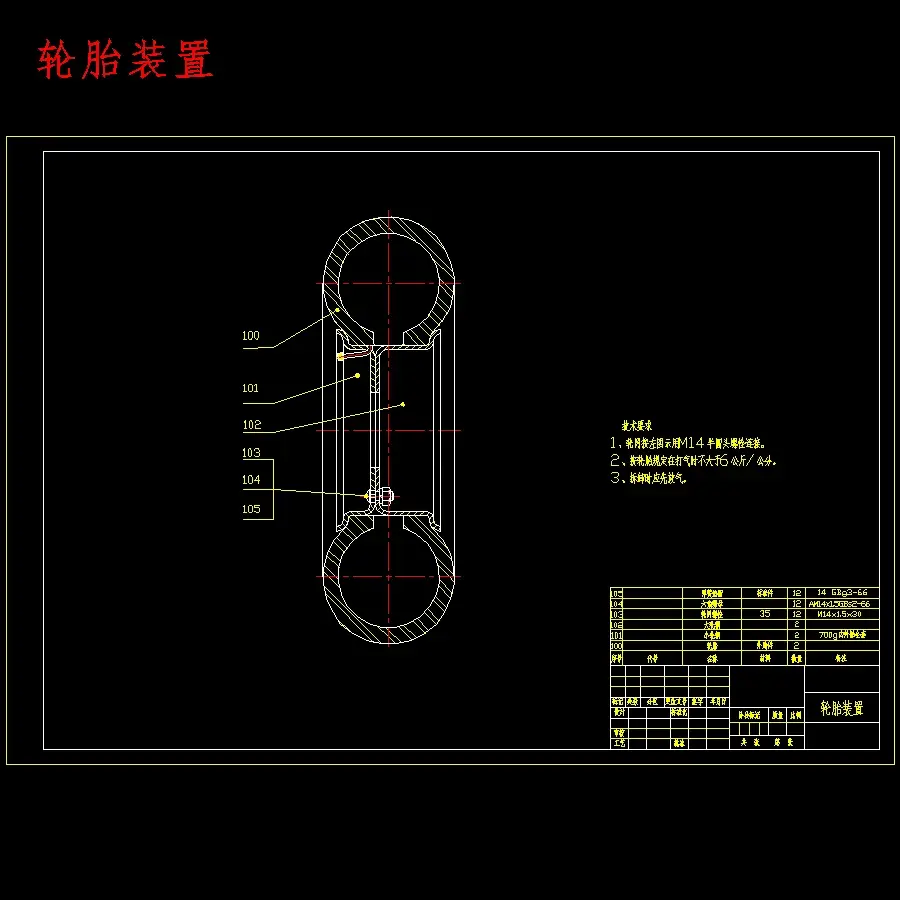

2.1.2 轮胎参数 11

2.1.3 传动比计算 11

2.1.4 最大爬坡度计算 11

2.2 总体布置计算 11

2.2.1 各部分质量及重心坐标： 11

2.2.2 空载及满载时重心坐标 12

2.2.3 轴荷分配计算 12

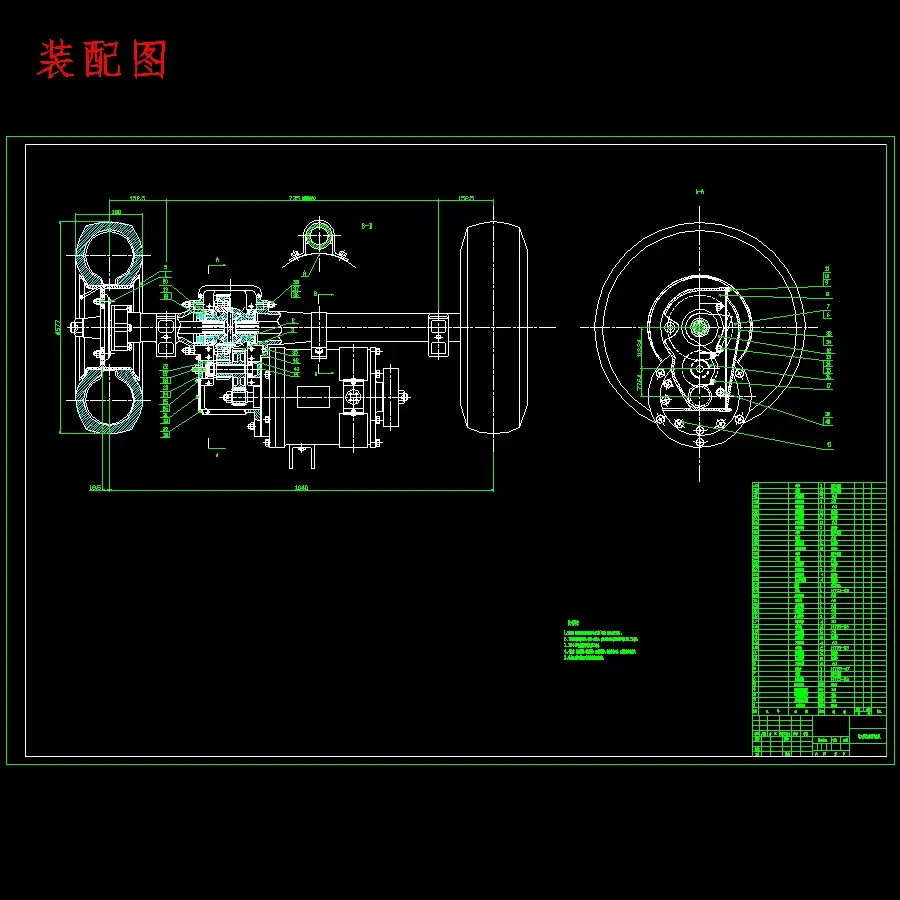

2.3 驱动桥形式的确定 13

第3章 电动车驱动桥设计 14

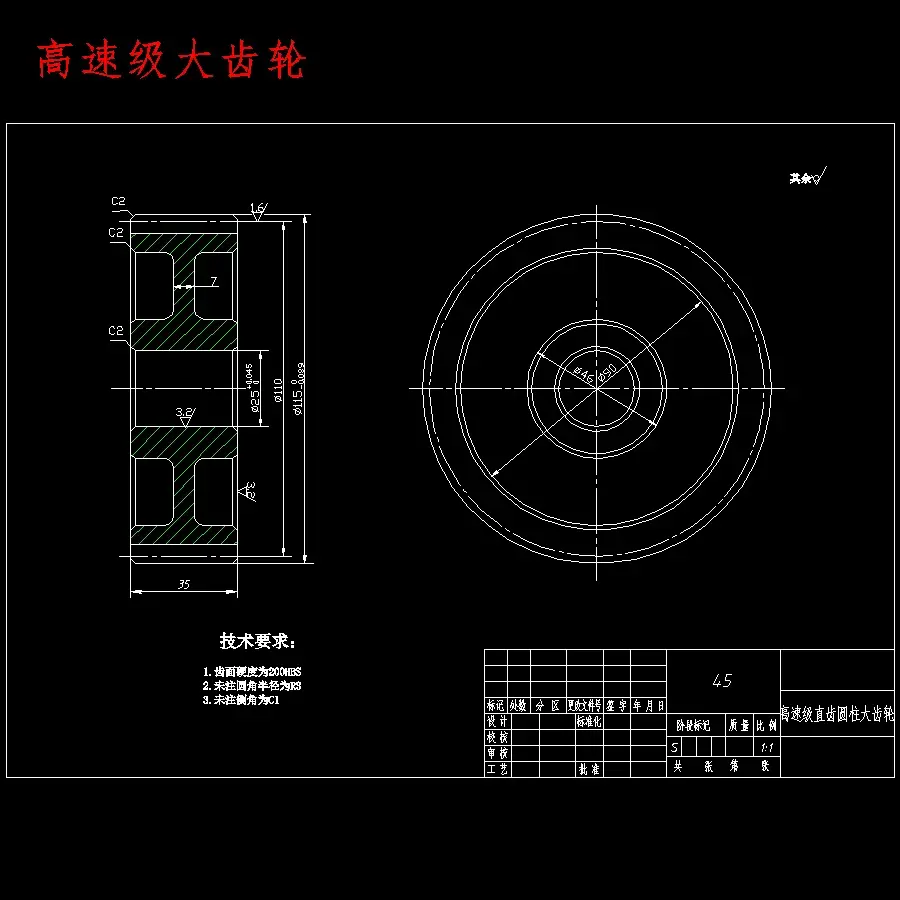

3.1减速器的设计 14

3.1.1运动和动力参数计算 14

3.1.2 齿轮参数计算 15

3.2 轴的设计 29

3.2.1 轴的强度校核 30

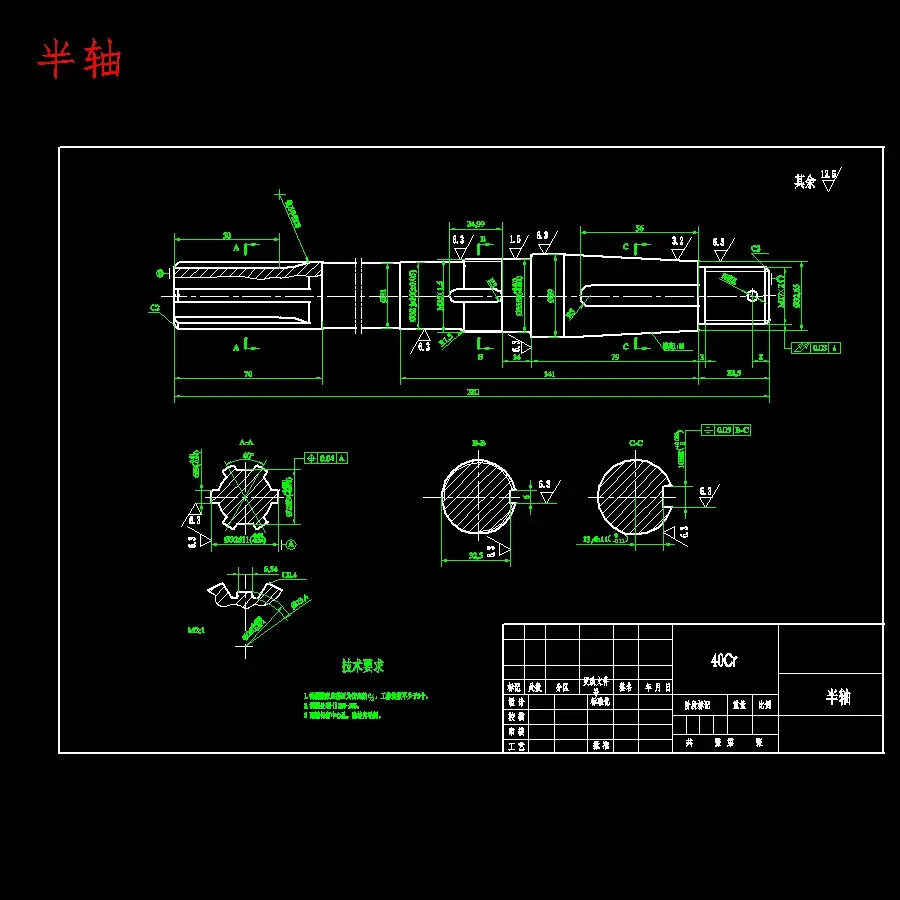

3.3 半轴的设计 36

3.3.1 半轴的形式 36

3.3.2 半轴轴径的确定 36

3.3. 3 半轴连接螺钉强度校核 37

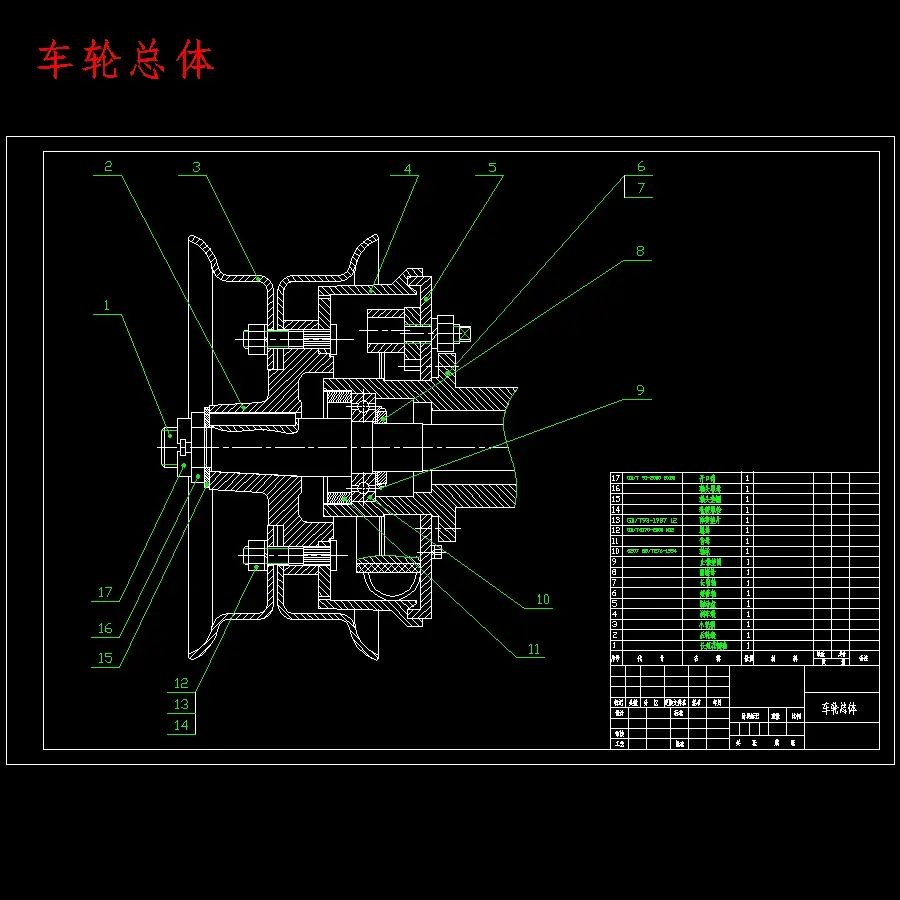

3.4 轮毂的设计 37

3.4.1 轮毂的外形设计 37

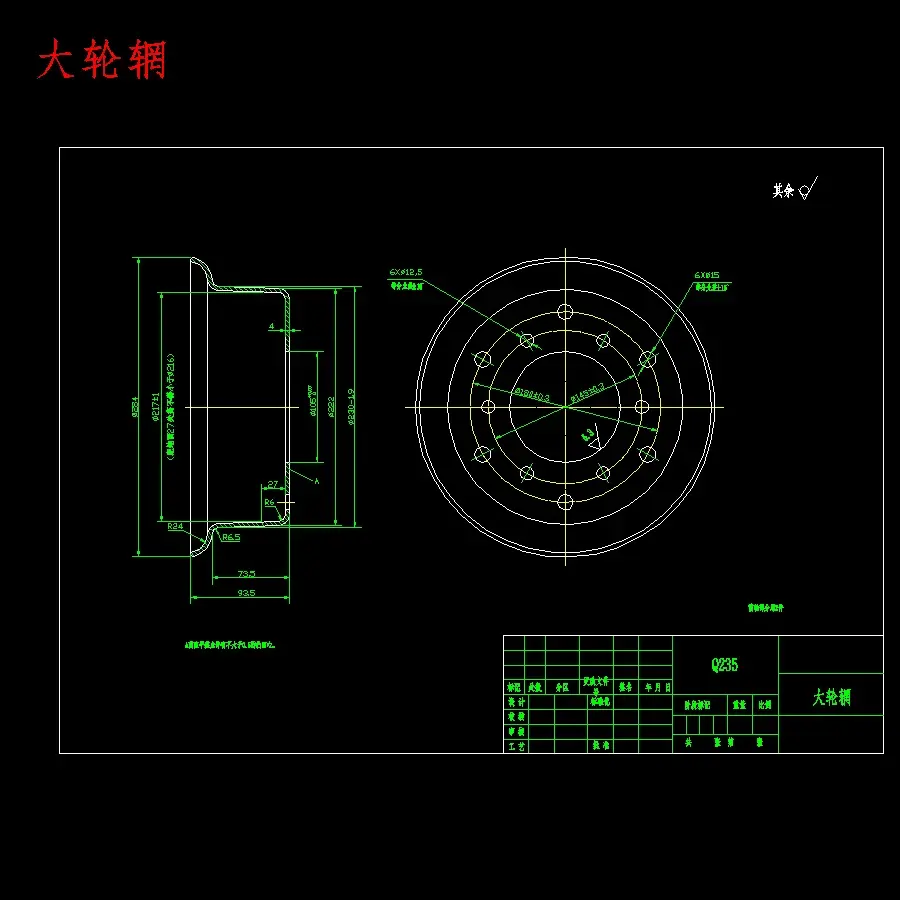

3.4.2 轮毂与轮辋的连接螺栓强度校核 37

3.5 驱动桥壳的设计 38

3.5.1 驱动桥壳的结构设计 38

3.5.2 驱动桥壳的强度计算 38

3.5.3 桥壳与减速器连接螺钉强度校核 41

结 论 42

致  谢 43

参考文献 44

电动车驱动桥设计

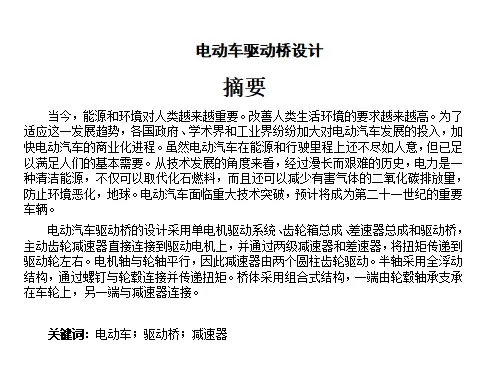

摘要

改善人类生活环境的要求越来越高。为了适应这一发展趋势，各国政府、学术界和工业界纷纷加大对电动汽车发展的投入，加快电动汽车的商业化进程。虽然电动汽车在能源和行驶里程上还不尽如人意，但已足以满足人们的基本需要。从技术发展的角度来看，经过漫长而艰难的历史，电力是一种清洁能源，不仅可以取代化石燃料，而且还可以减少有害气体的二氧化碳排放量，防止环境恶化，地球。电动汽车面临重大技术突破，预计将成为第二十一世纪的重要车辆。

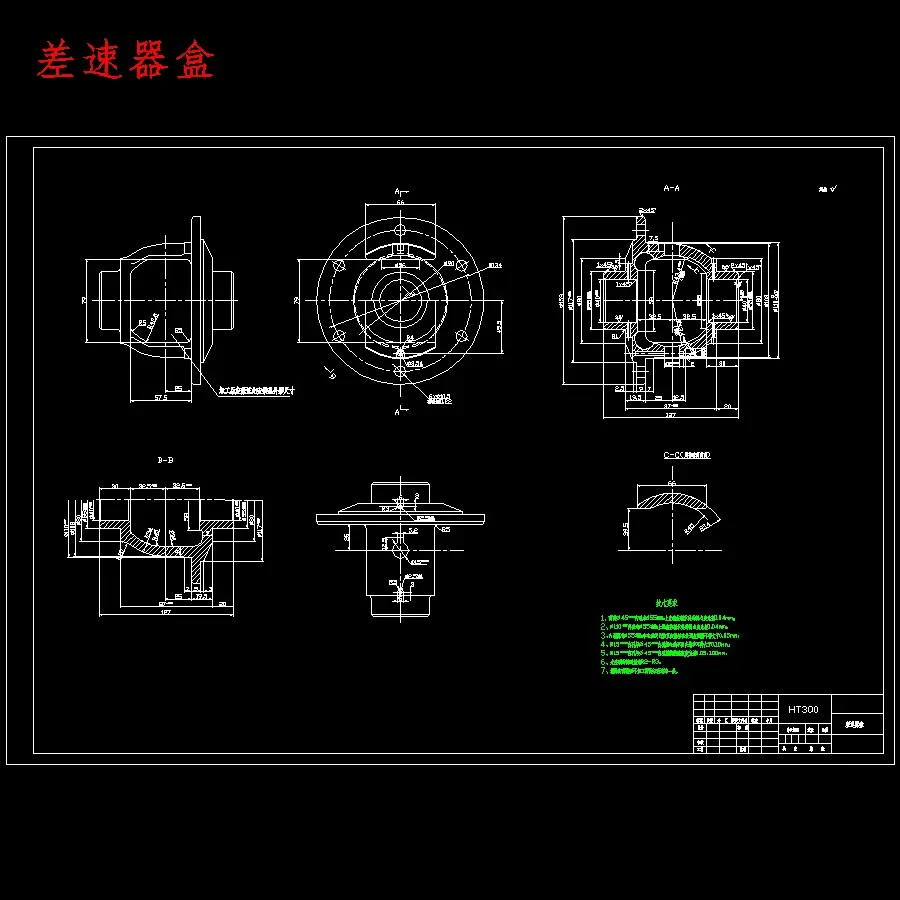

电动汽车驱动桥的设计采用单电机驱动系统、齿轮箱总成、差速器总成和驱动桥，主动齿轮减速器直接连接到驱动电机上，并通过两级减速器和差速器，将扭矩传递到驱动轮左右。电机轴与轮轴平行，因此减速器由两个圆柱齿轮驱动。半轴采用全浮动结构，通过螺钉与轮毂连接并传递扭矩。桥体采用组合式结构，一端由轮毂轴承支承在车轮上，另一端与减速器连接。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
