发动机缸体
绘制具体过程如下：

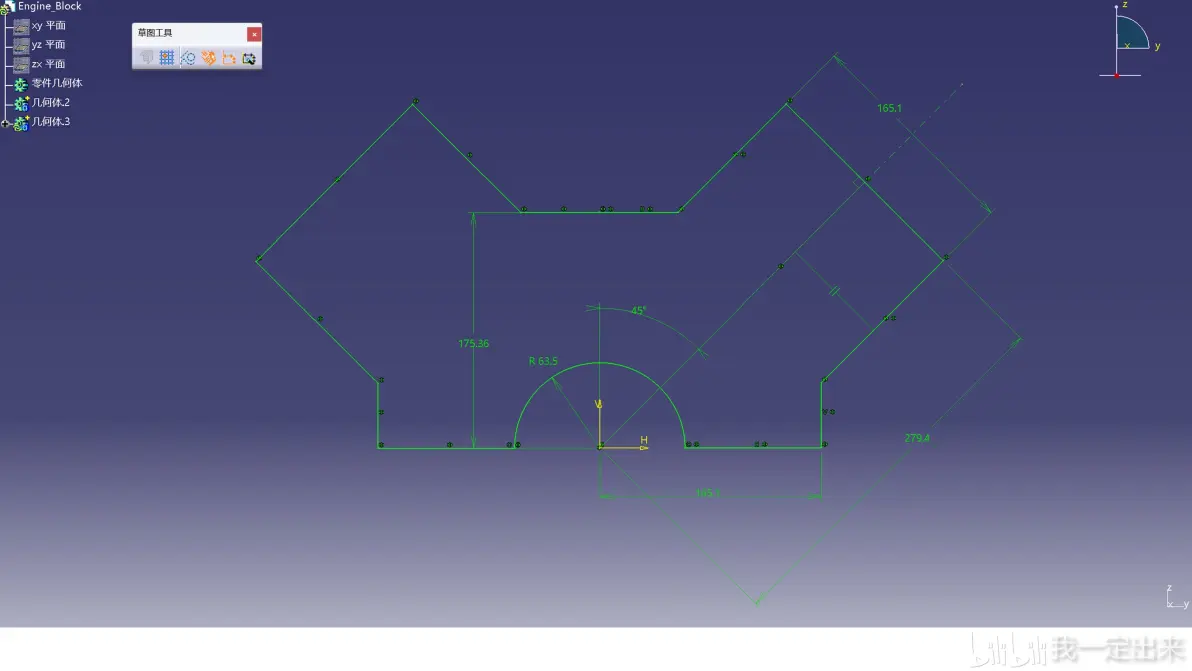

1、新建一个part，命名为Engine_Block，切换到零件设计模块，插入一个新几何体，在新几何体内进行绘制（定义为工作对象），在ZX平面上新建草图并绘制下图形状。

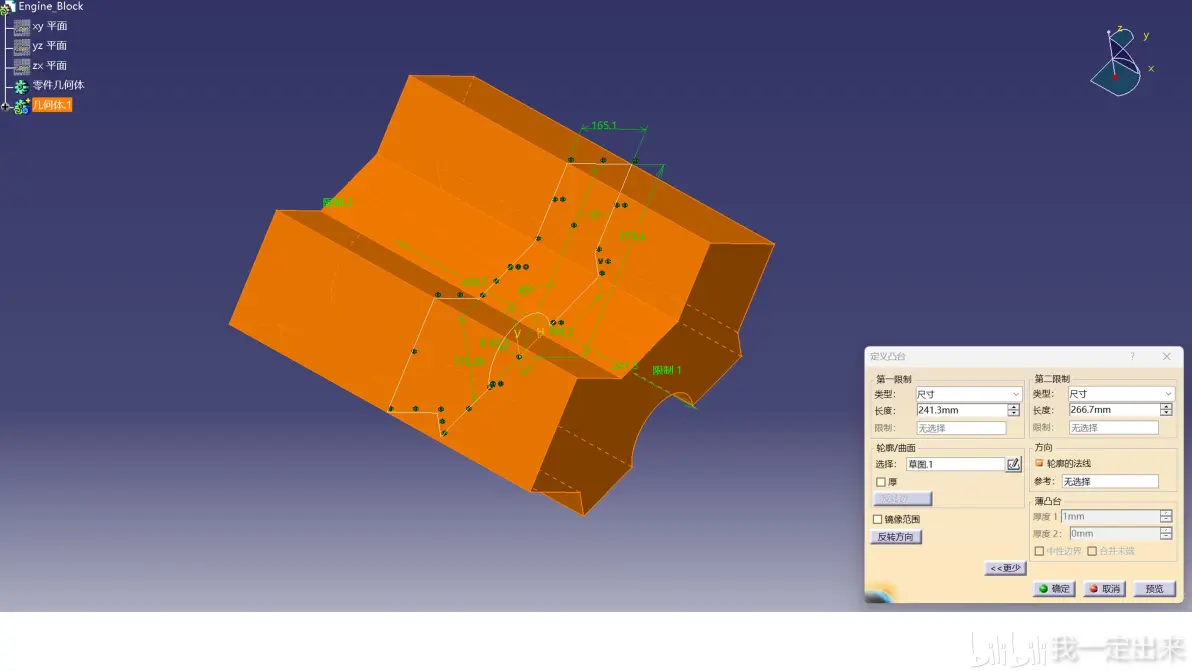

2、拉伸草图，第一方向拉伸长度241.3mm，第二方向拉伸长度266.7mm，创建发动机缸体实体。

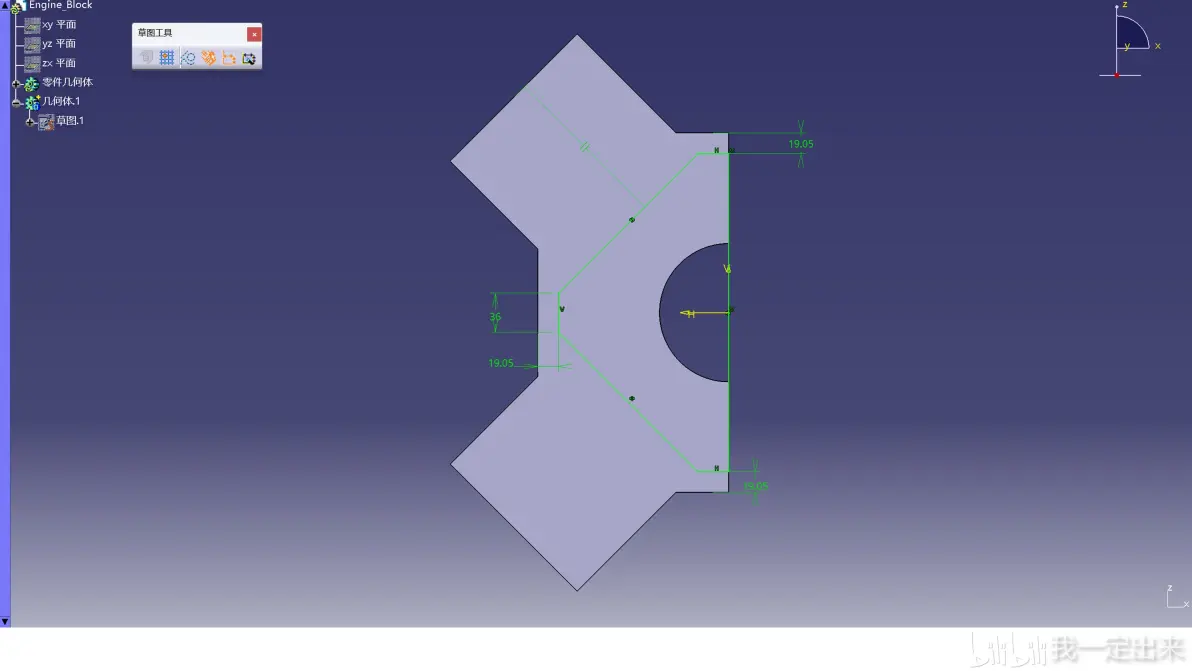

3、在ZX平面上绘制草图形状，如图所示。

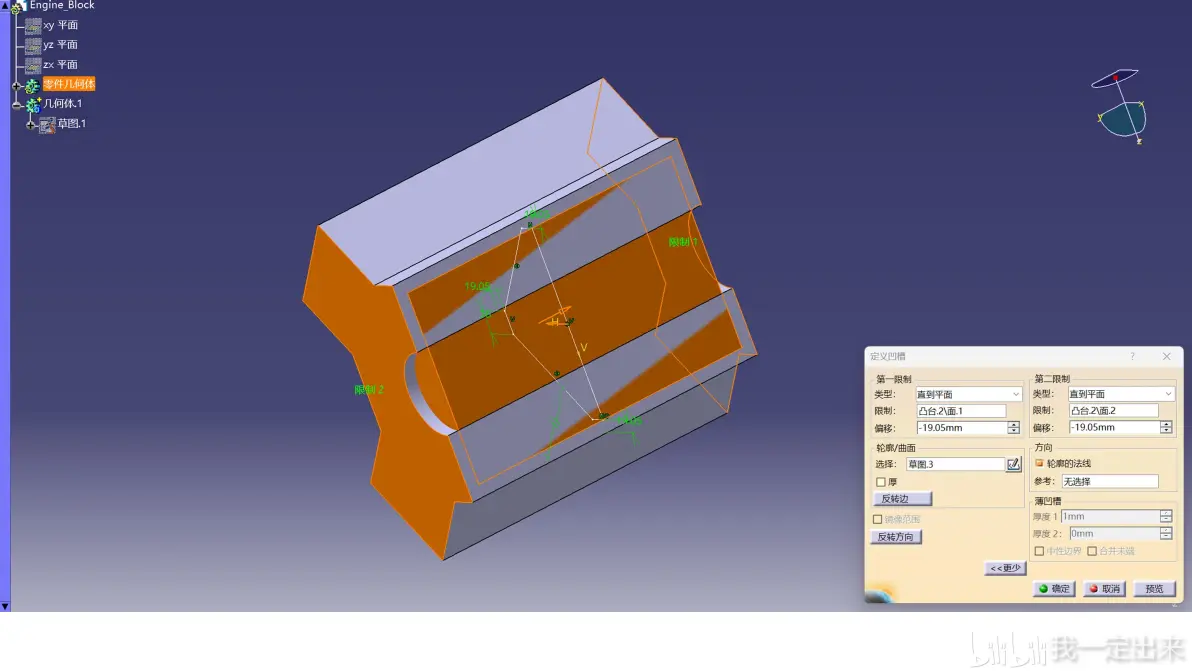

4、进行凹槽命令，到达前后两端的距离均保留19.05mm（保留壁厚19.05mm）。

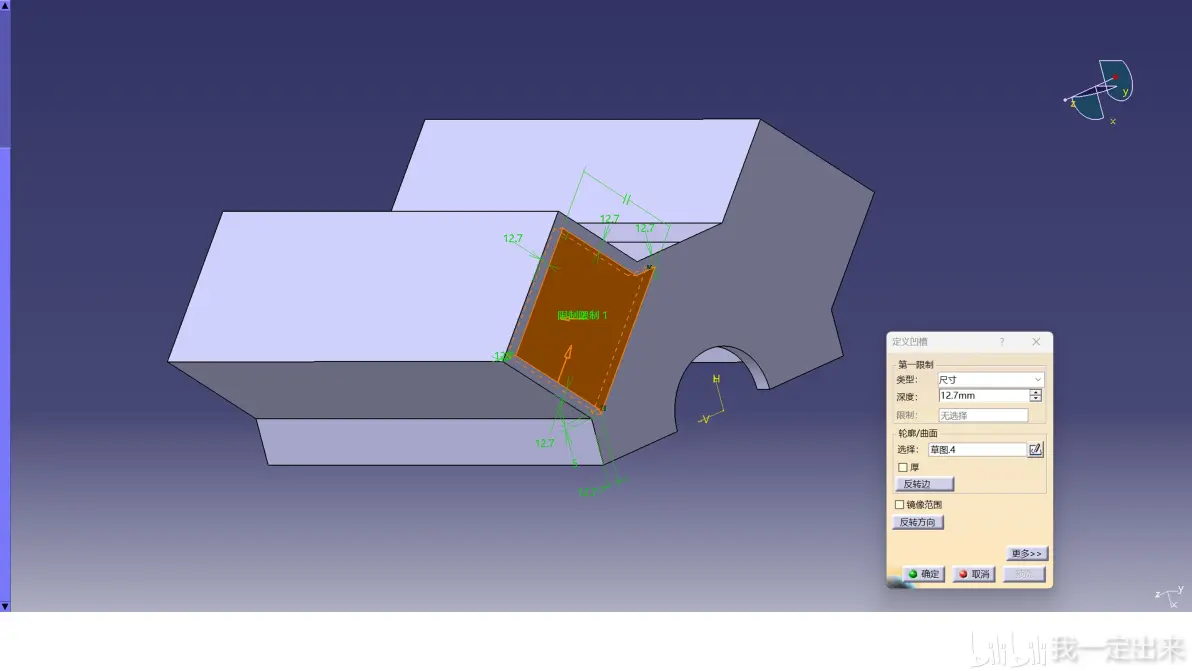

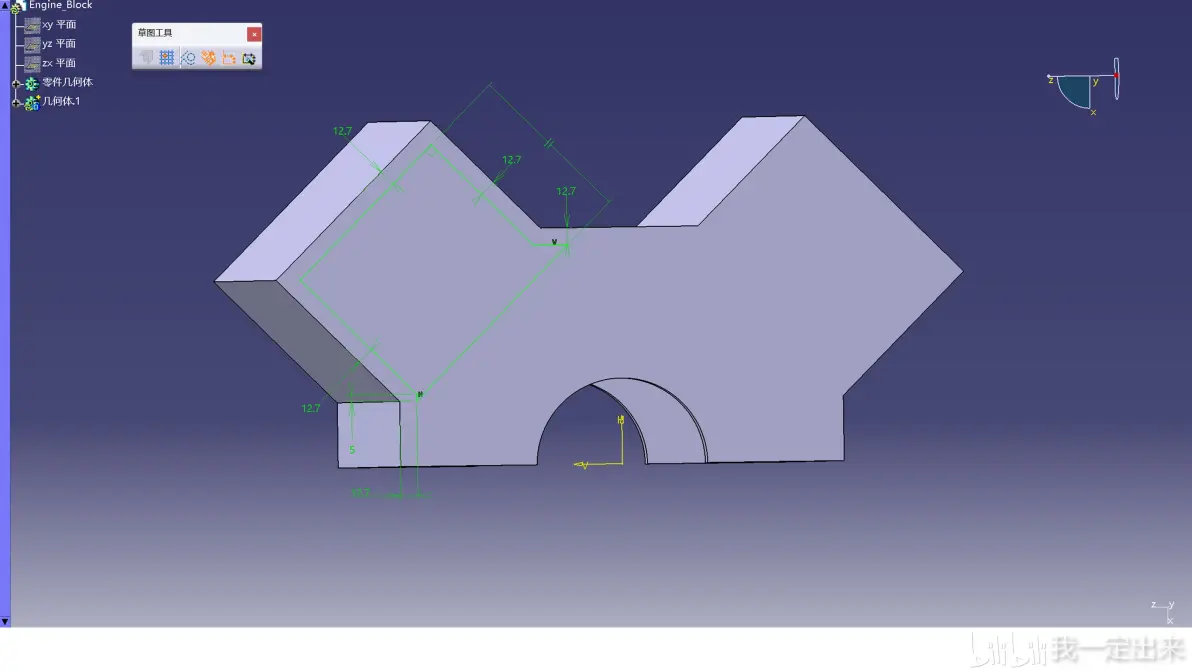

5、点击缸体端面，按照下方尺寸绘制草图，草图绘制完成后凹槽12.7mm。
6、点击缸体另外一端面，按照下方尺寸绘制草图，草图绘制完成后凹槽12.7mm。

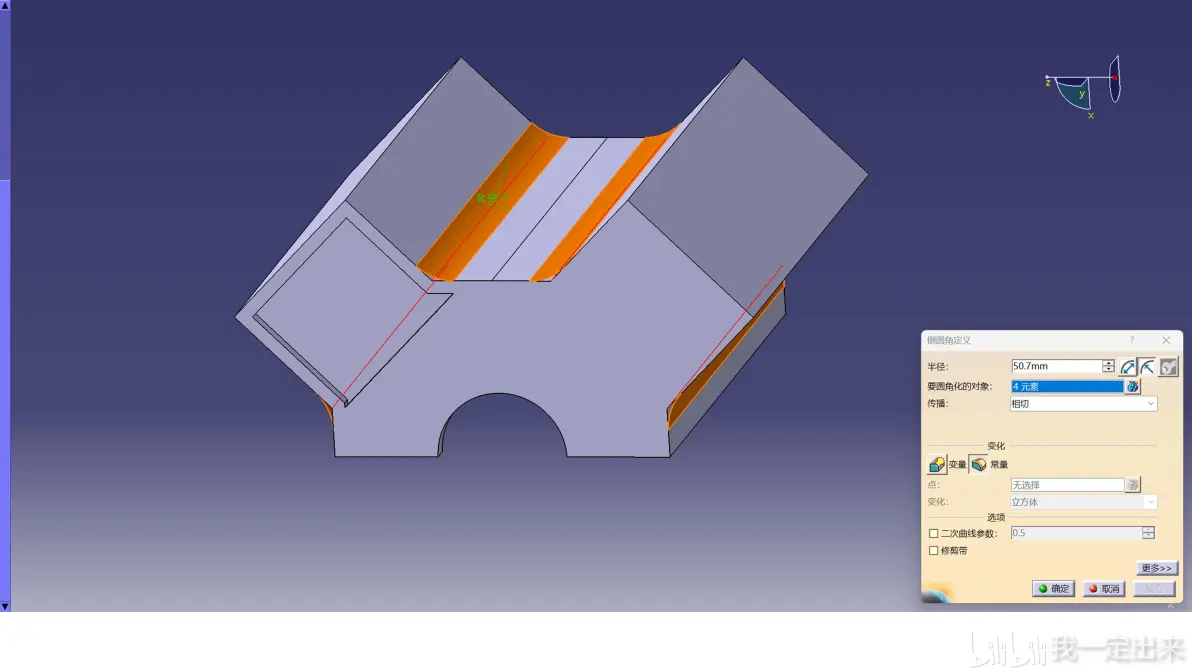

7、倒圆角50.8mm。

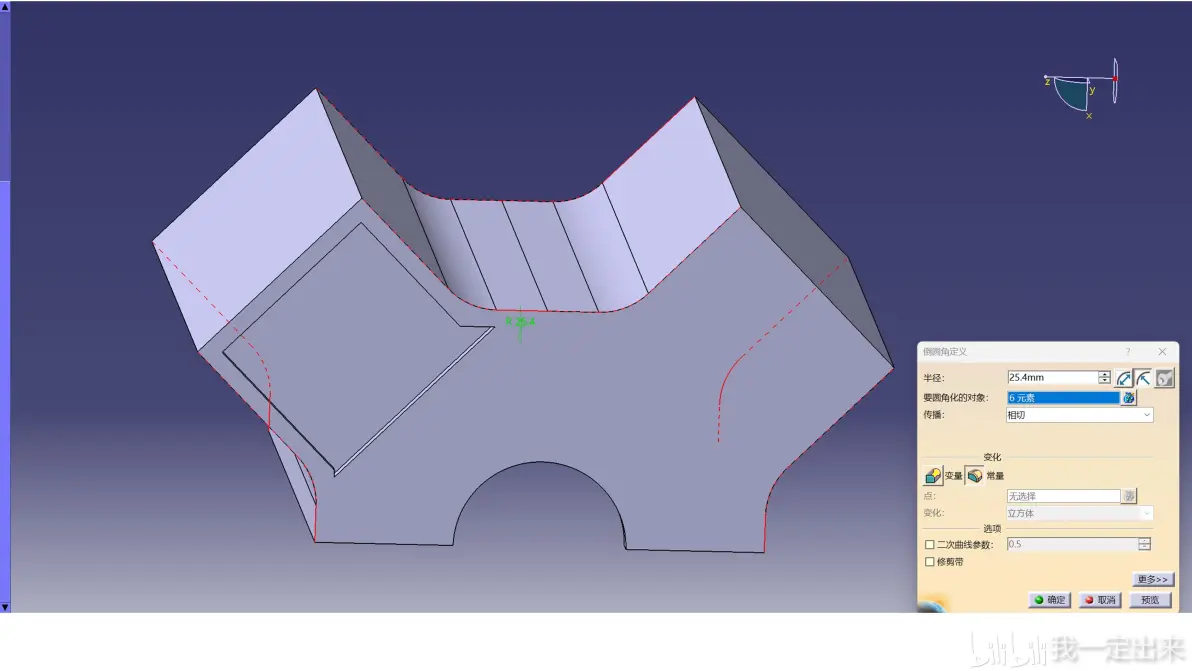

8、倒圆角25.4mm。

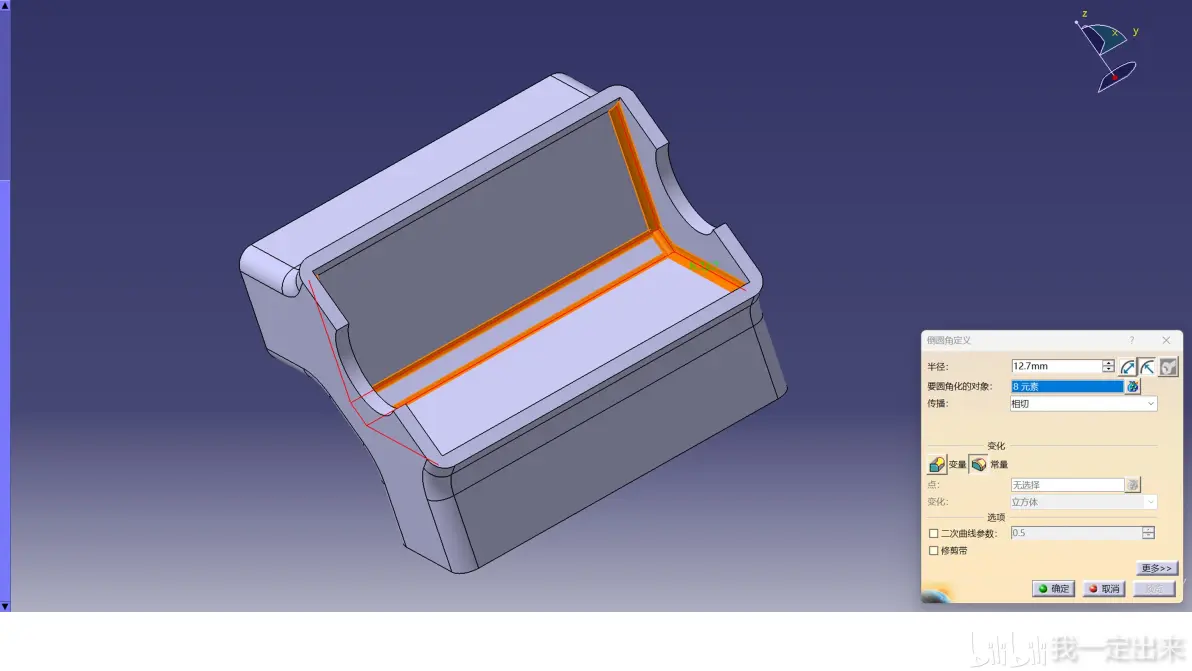

9、倒圆角12.7mm。

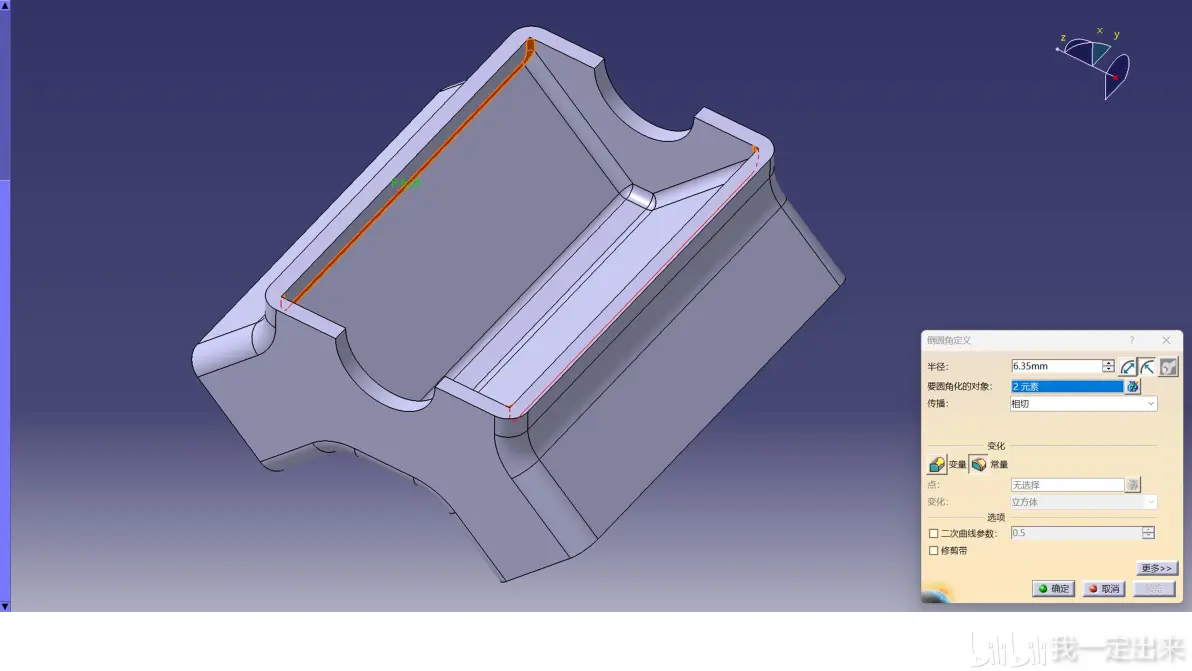

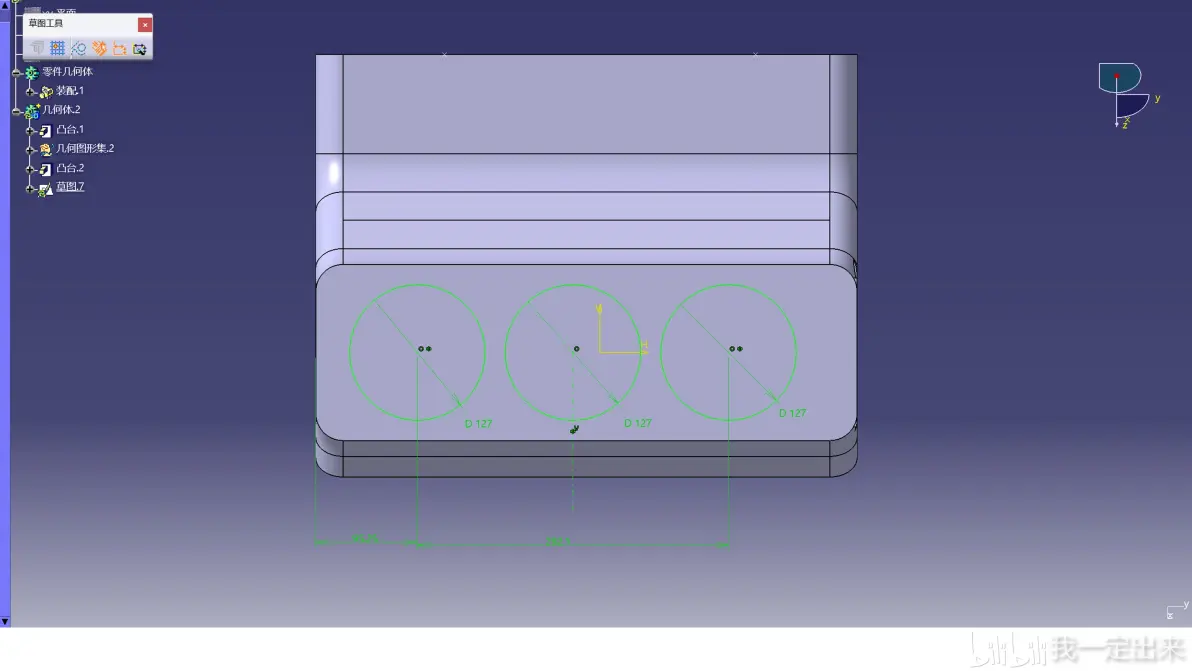

10、倒圆角6.35mm。

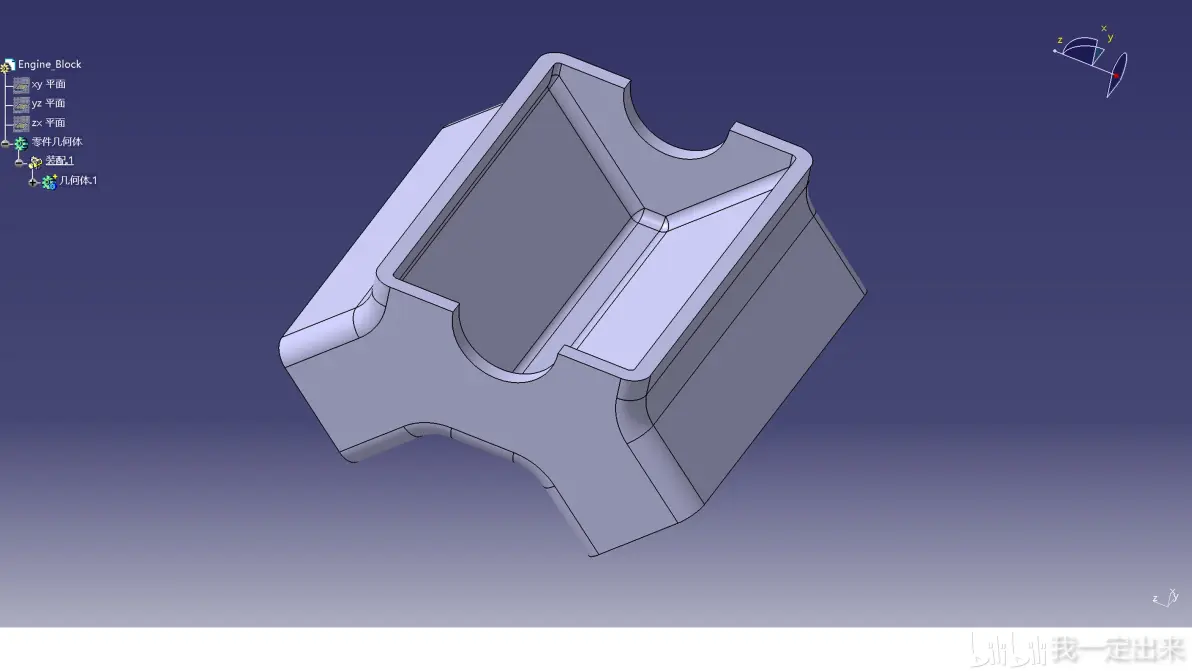

11、将几何体1装配到零件集合体中。

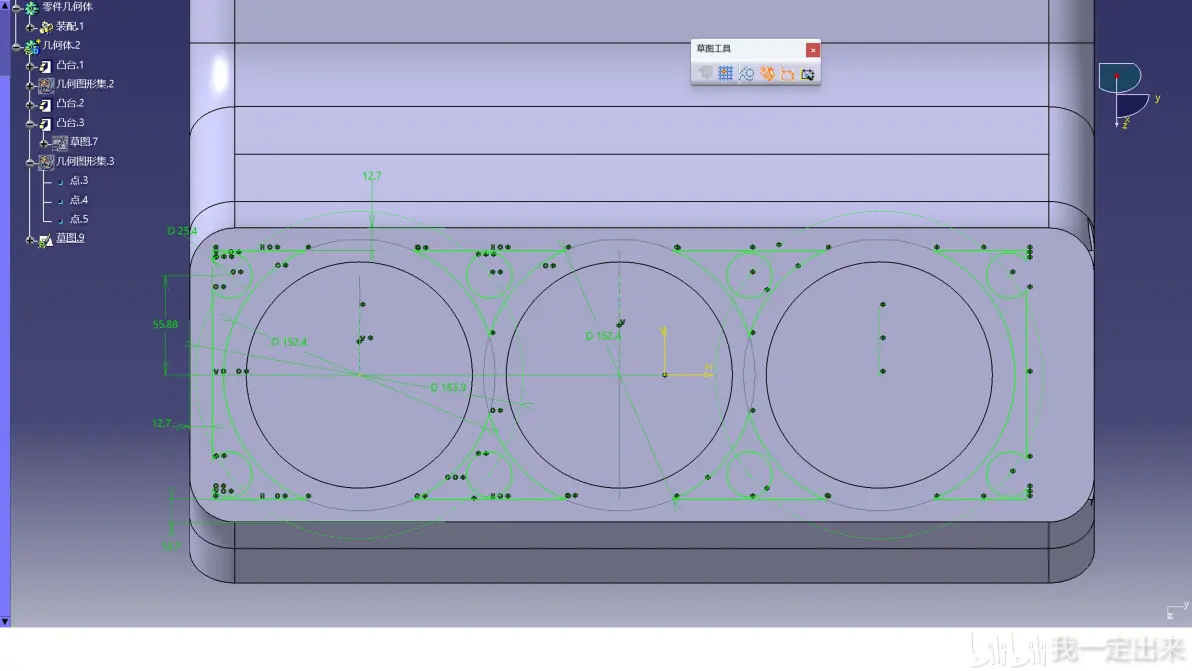

12、插入新的几何体，并在新的几何体中继续绘制如图所示草图。
13、拉伸草图（目的为后面可以直接通过布尔运算，在缸体中移除该拉伸实体形状）。

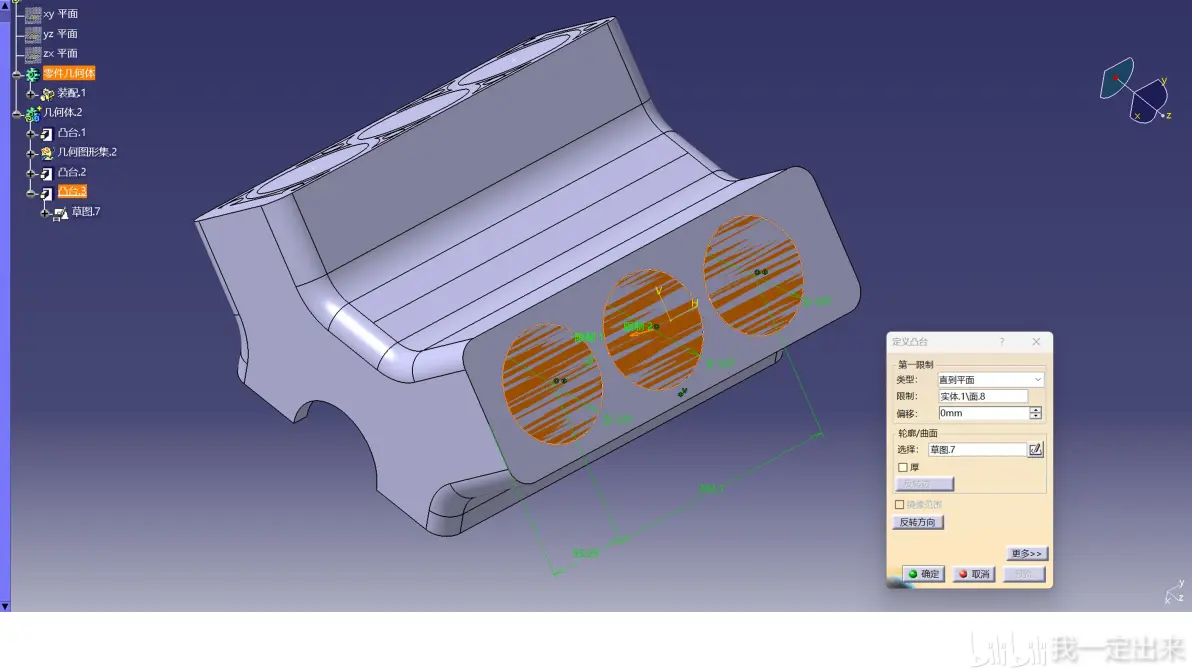

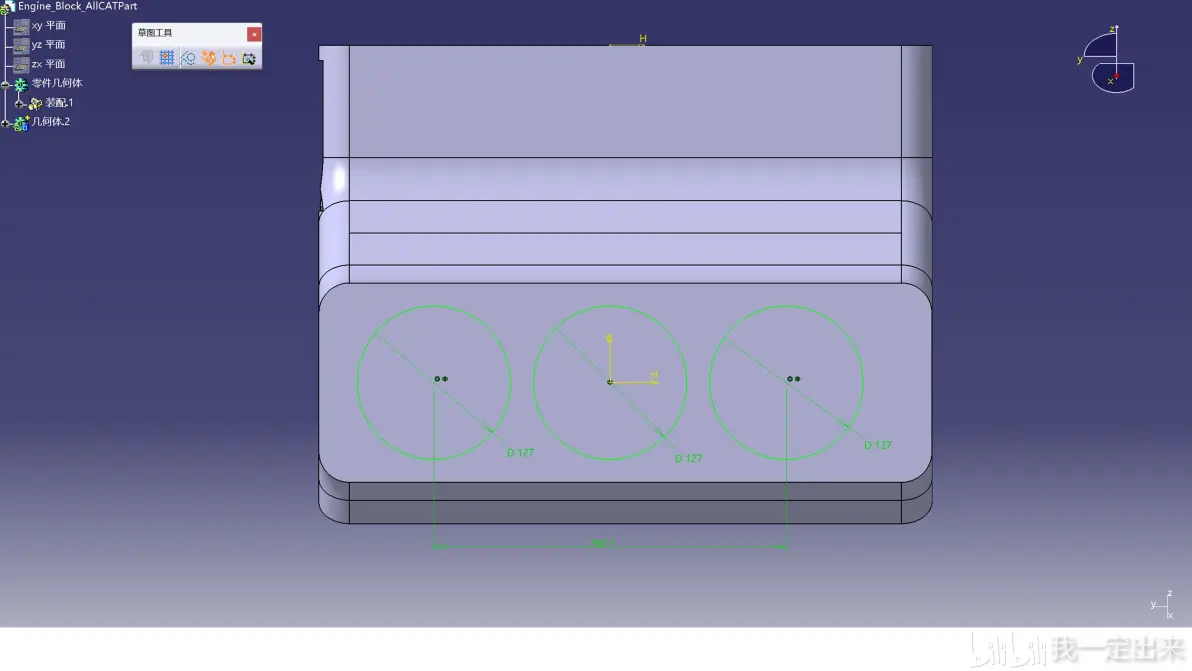

14、继续绘制如下草图。

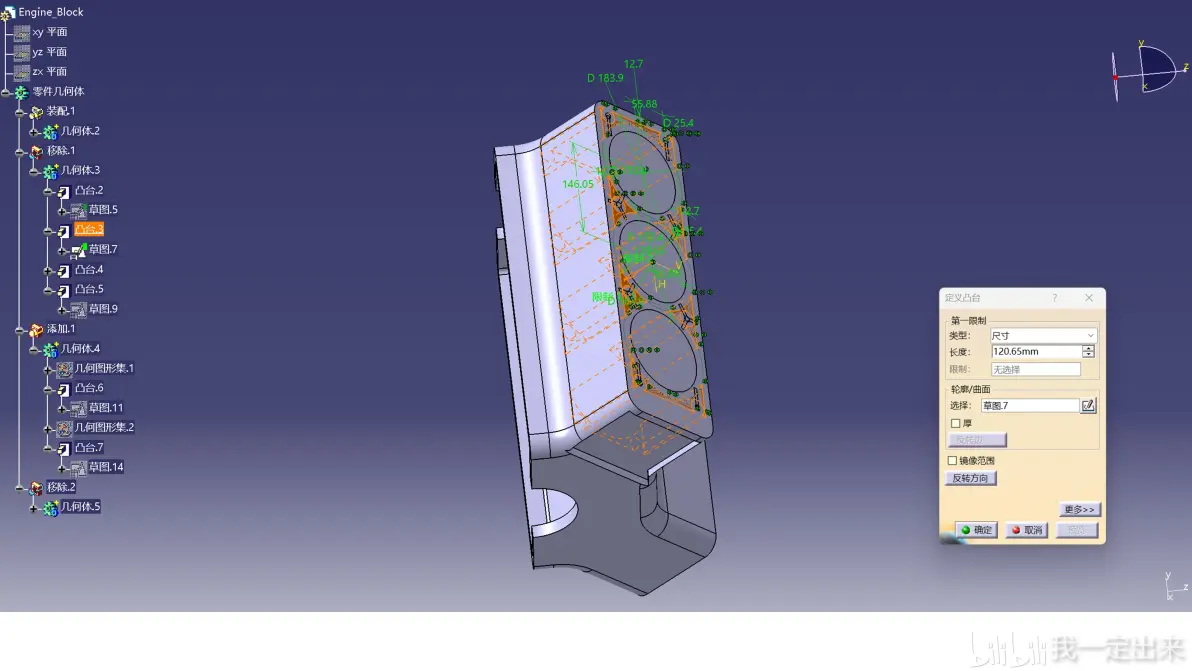

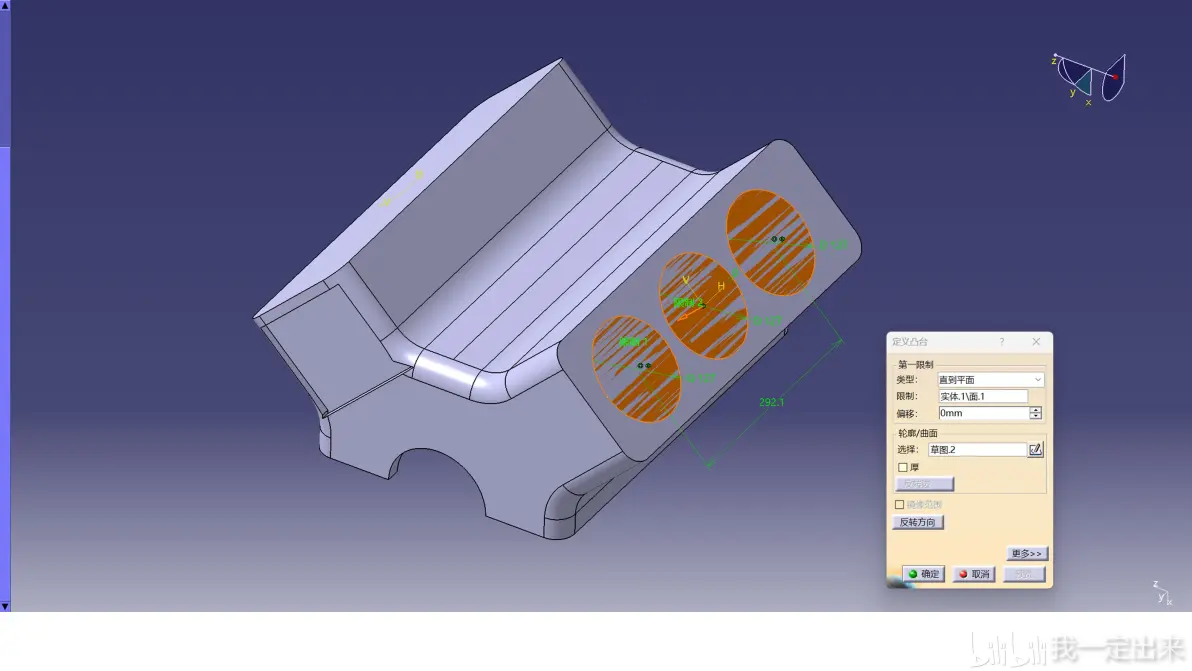

15、拉伸草图，尺寸120.65mm。
16、在对称侧绘制相同结构，如下草图。
17、拉伸草图至平面。
18、再次绘制草图如图所示。
19、同样拉伸草图，尺寸120.65mm。

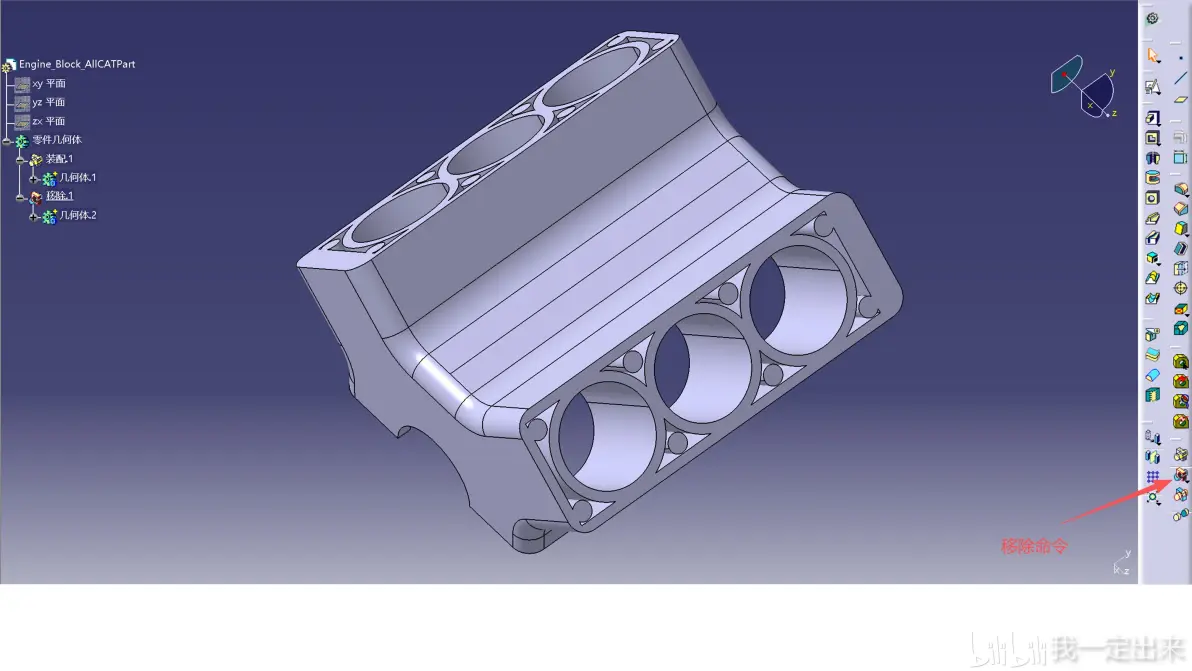

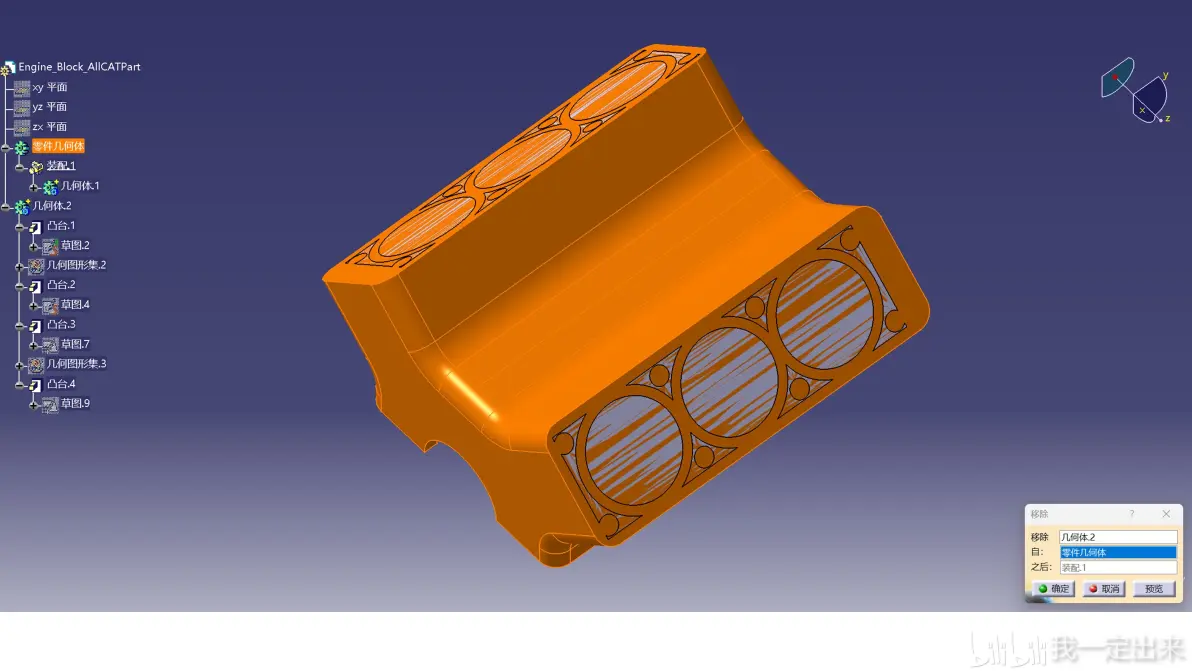

20、使用布尔运算，“移除到零件几何体”，在缸体实体中移除几何体2形状。移除命令可以右键几何体2—移除命令，也可以使用布尔运算中快捷命令。

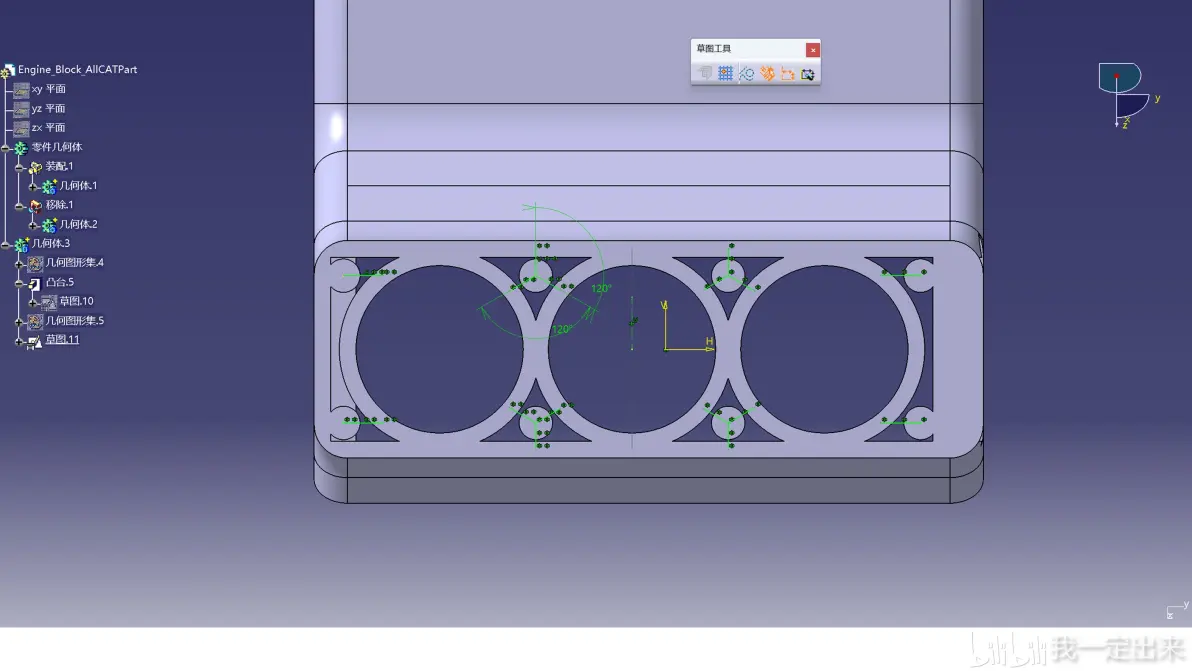

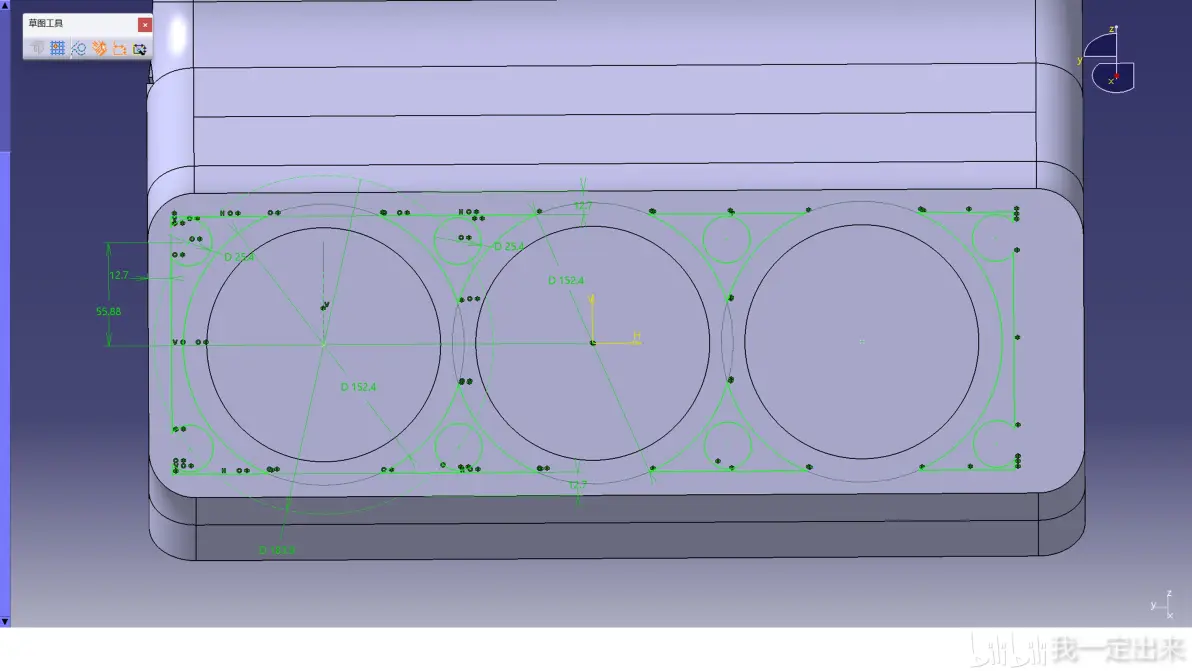

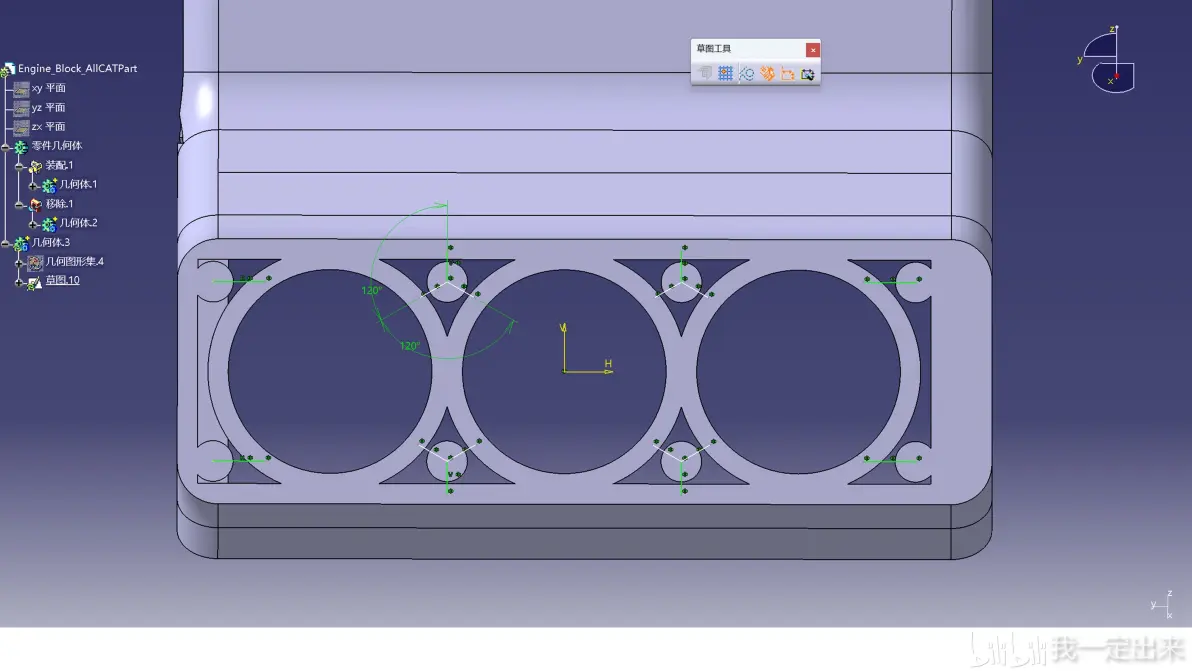

21、插入一个新的几何体，并绘制草图。

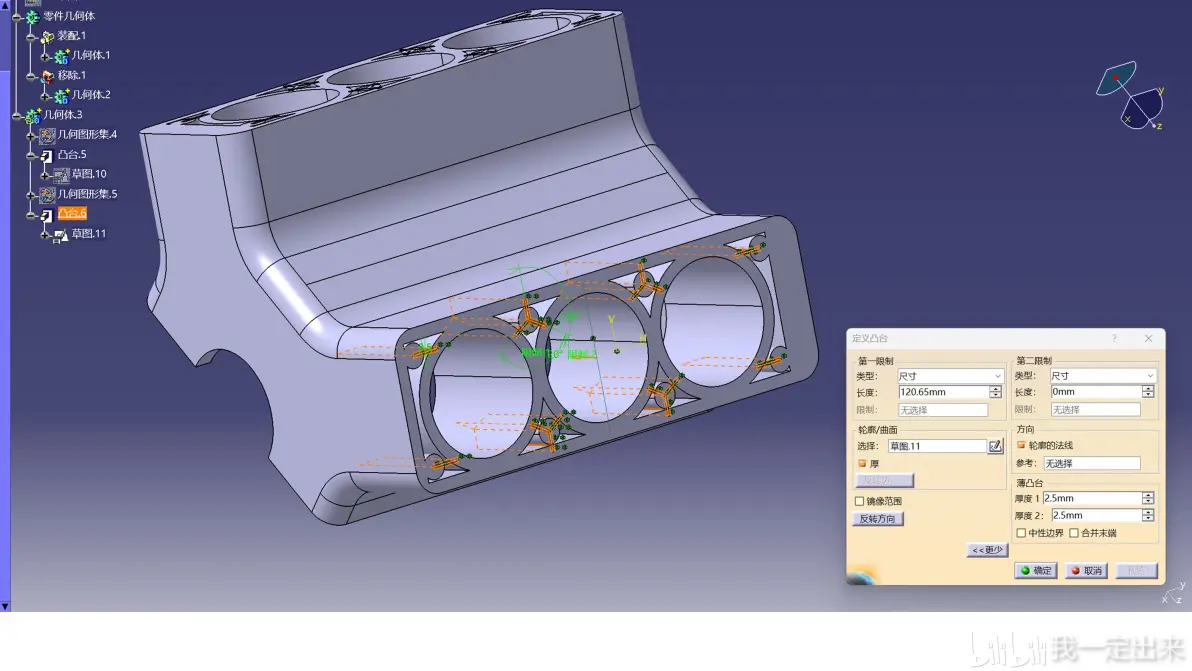

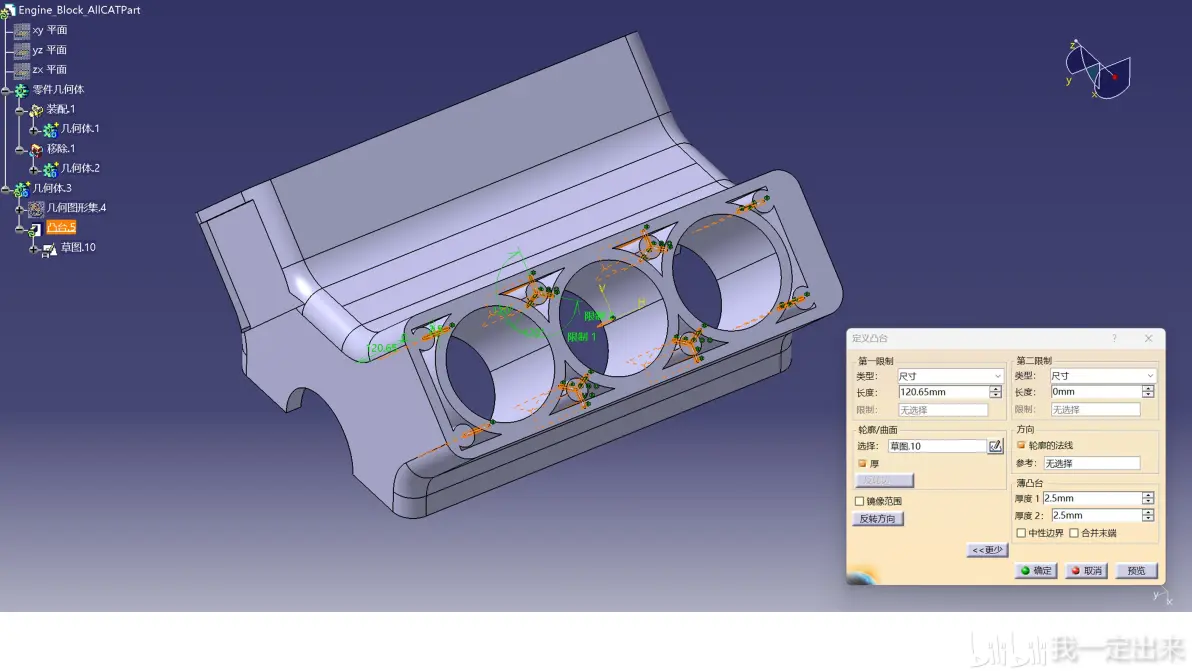

22、拉伸草图，拉伸长度120.65mm，选中厚度选项，厚度1和厚度2均为2.5mm。
23、另一侧进行同样操作，绘制草图和拉伸实体。

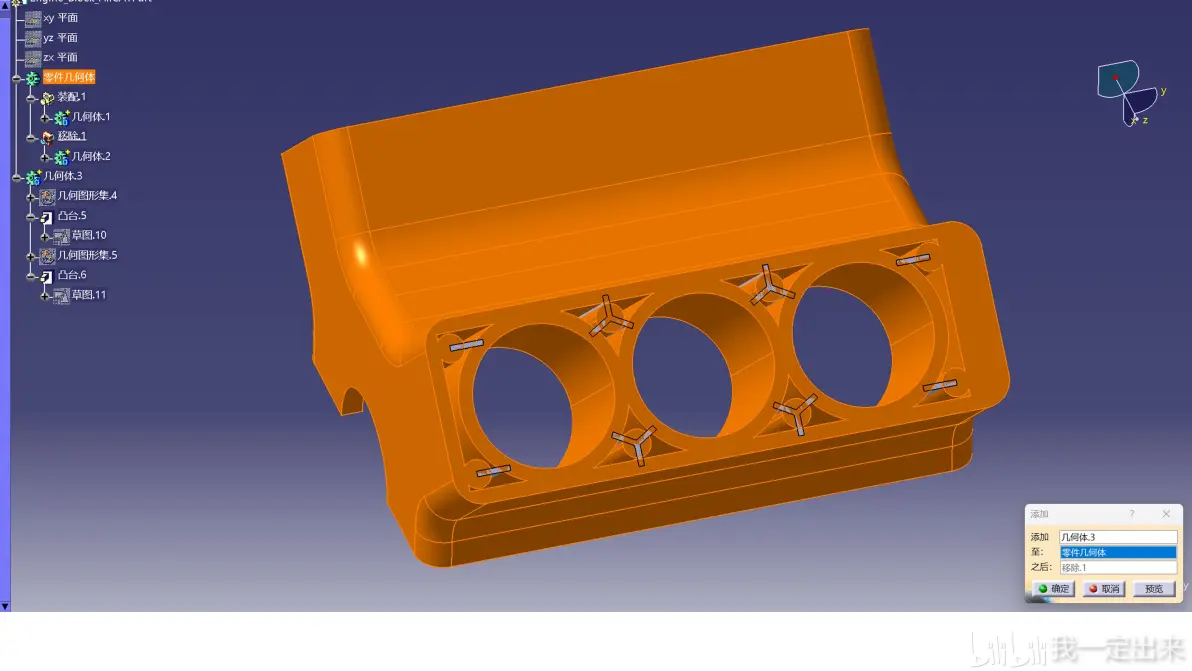

24、将几何体3添加到零件集合体中，“添加”命令属于布尔运算。

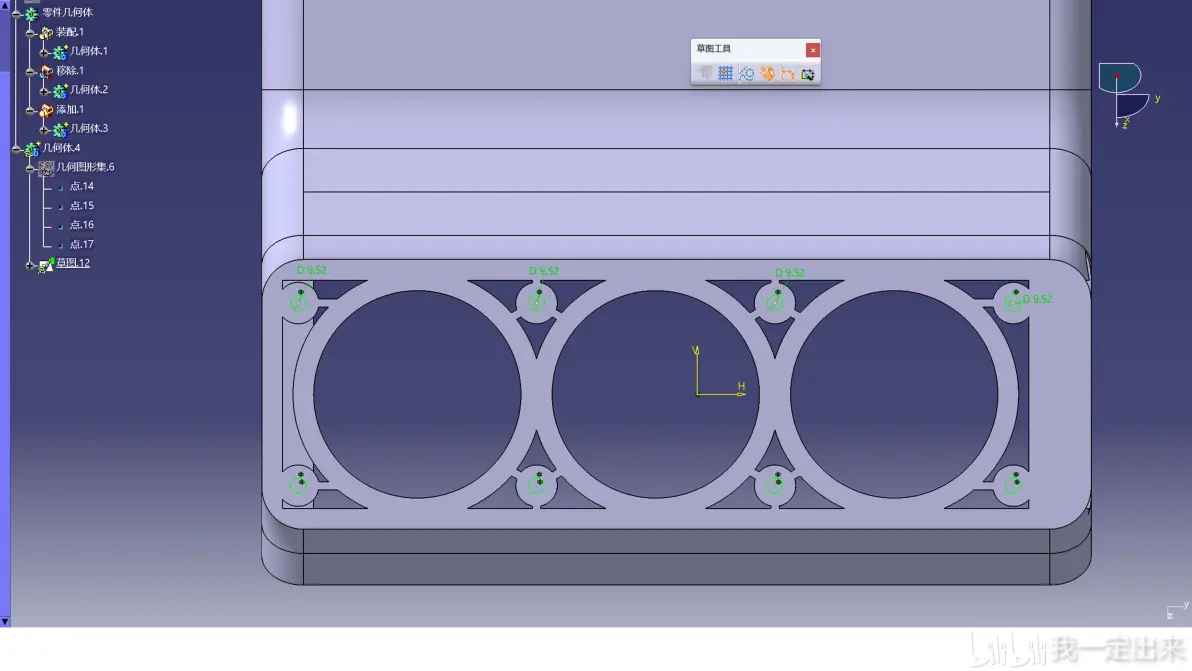

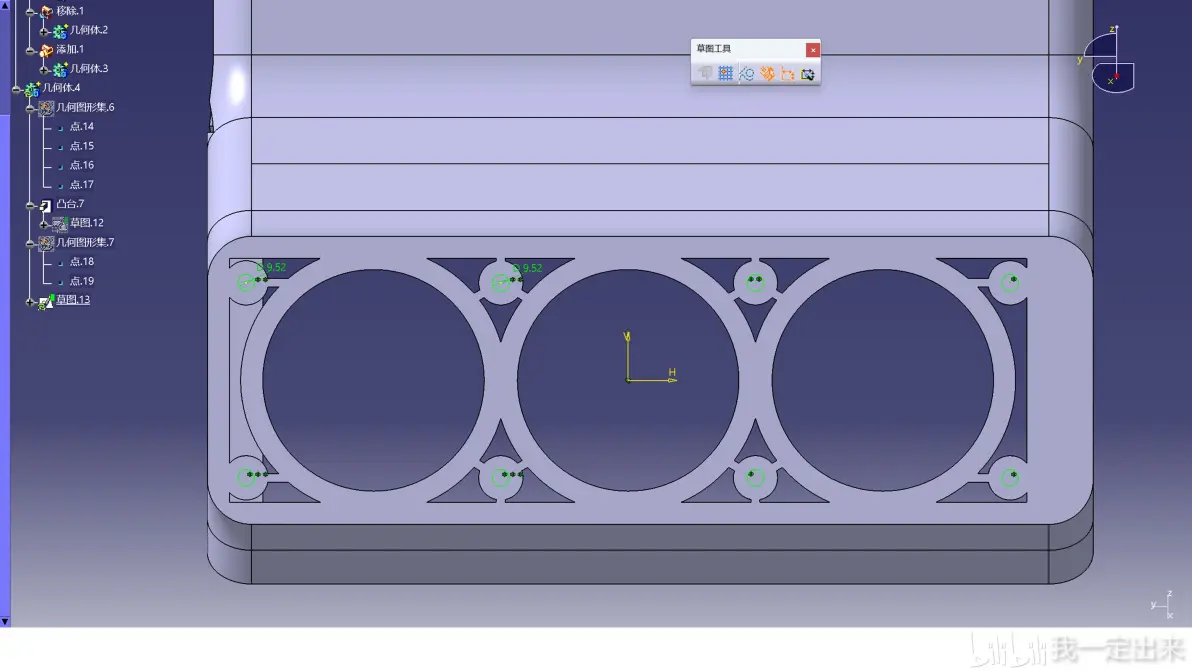

25、插入一个新的几何体，并绘制草图。

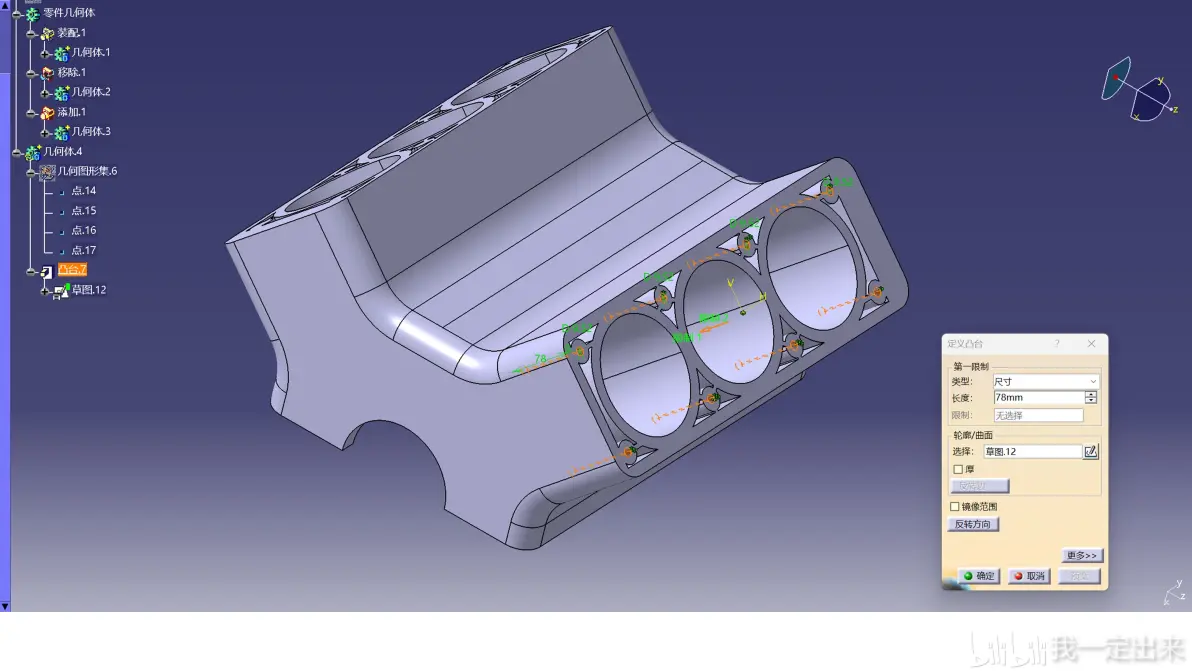

26、拉伸草图78mm。

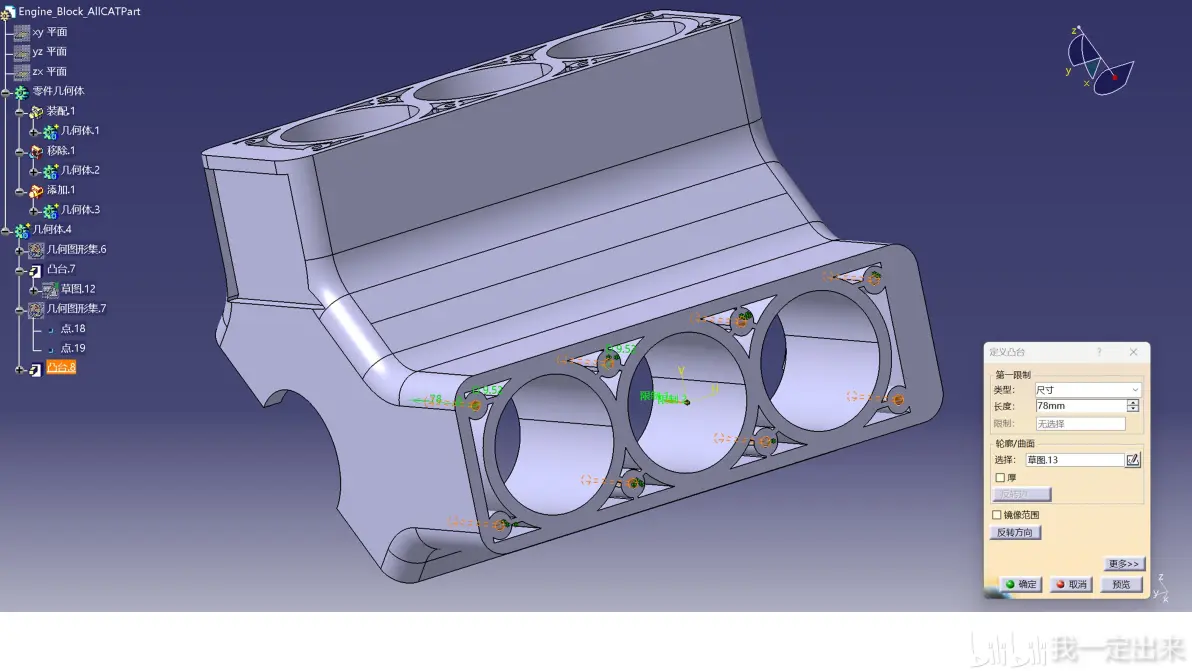

27、对侧进行相同操作，绘制草图和拉伸实体78mm。

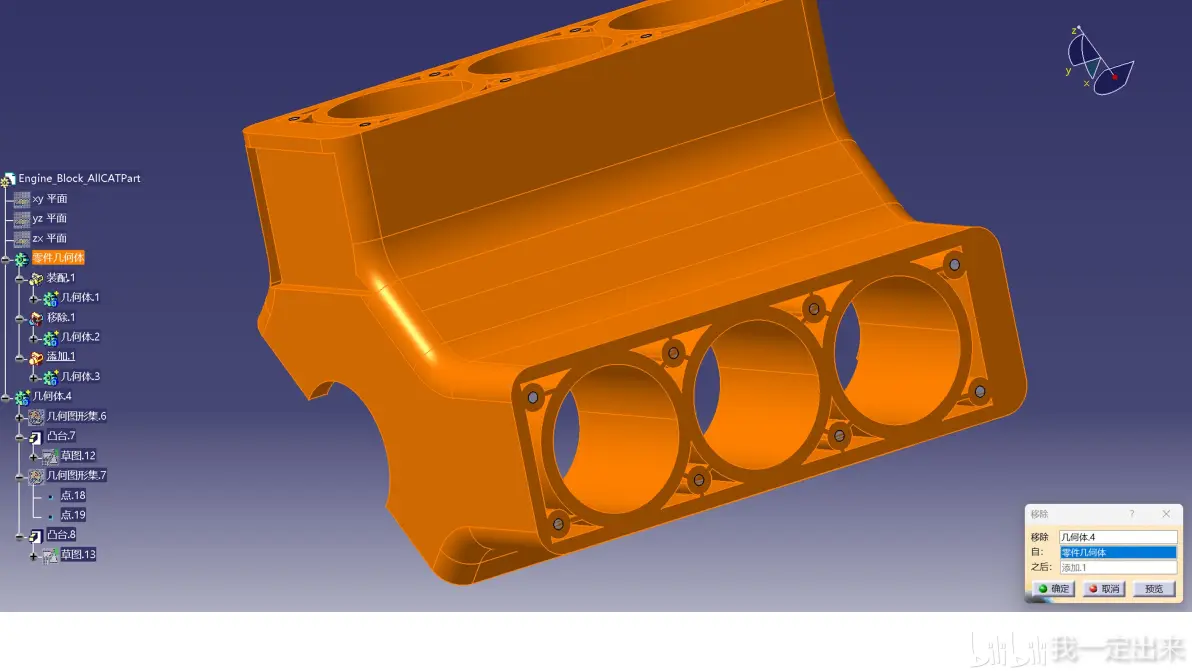

28、同样使用布尔操作，在零件几何体中移除几何体4。

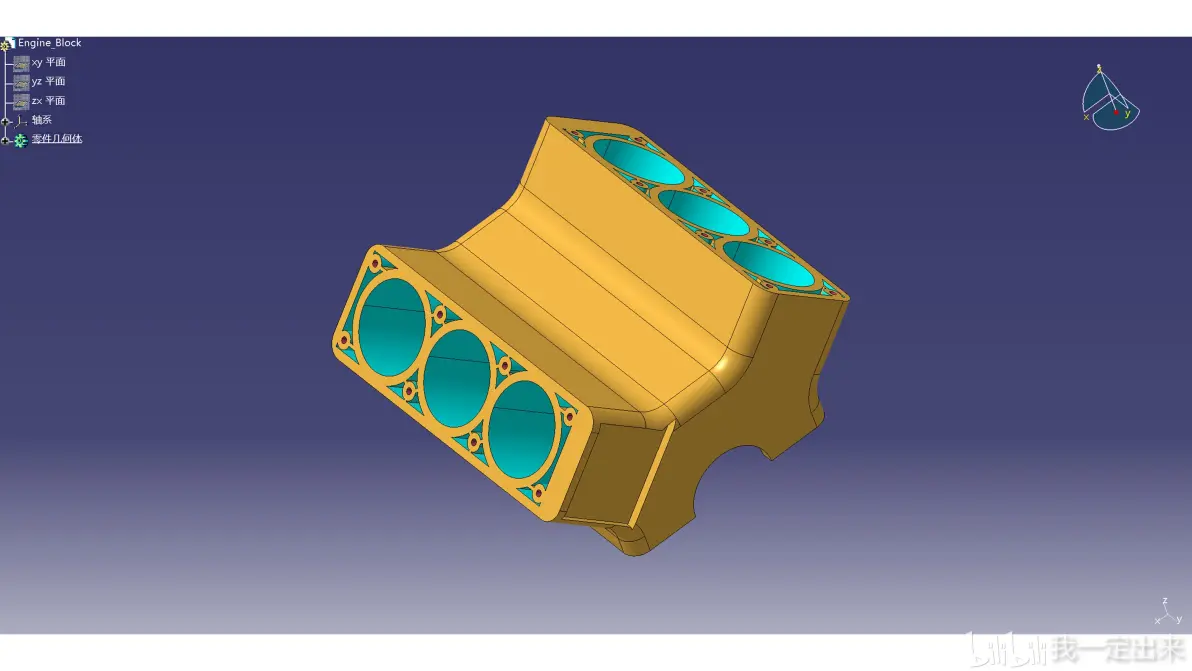

29、至此，一个完整的发动机缸体绘制完成。
