在Altium Designer 9等软件中使用Protel 99 SE的0805/0603等PCB封装库

对于刚从protell中转到altiumdesigner的用户来说，对于很多AD封装感觉很无奈,一个是数量少，一个是看起来不是那么熟悉，不怎么了解其实际的效果。因此本篇把protell99se的 PCB Footprint.lib移到ad下，如图正常使用和查看的结果。

首先打开protell99se的安装文件夹，一般目录是https://www.gofarlic.com\ProgramFiles\Design Explorer 99 SE\Library\Pcb\Generic Footprints，在其中查找advpcb.DDB文件，将其复制到AD的lib目录下，最好新建一个英文的文件夹，然后在已经打开的ad软件中选择file/open/advpcb.Ddb，会出现下面情况，我选择用AD直接打开该文件提示不能识别，不知为什么。

选择yes后，一路根据情况next，

然后在你选择导入到文件夹下会生成一个文件夹，打开会有如下文件，将其中的PCB Footprint.lib复制到AD的lib文件主目录下，打开原有的AD工程，然后file/open/PCB Footprint.lib文件，此时就可以在左侧显示，有没有看到熟悉的界面。

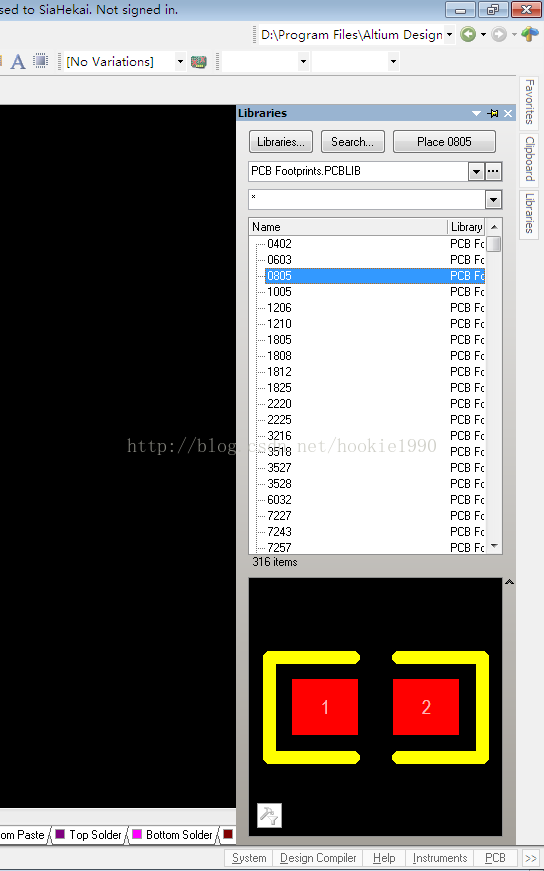

但此时若要在AD的PCB设计环境下，查看封装的器件发现添加后仍然没办法查看，如下做一个设置，其实就可以了。即点击lib标签的lib选择框右边的”…”按钮，在弹出的界面上将footprint勾选，然后在lib选项框里选择PCB Footprint.lib，此时右侧出现了可以进行查看的诸如0805的各种封装型号。

最终的实现效果如下。
