一、层次性原理图绘制
层次性原理图由主原理图和各个子原理图组成
设计 方法：1.自上而下；2.自下而上；
1.自上而下：

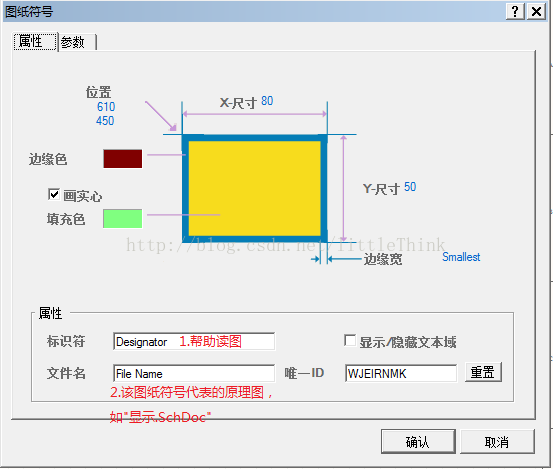

建立一个主原理图.SchDoc文件，在文件中放置 图纸 符号并设计符号属性：

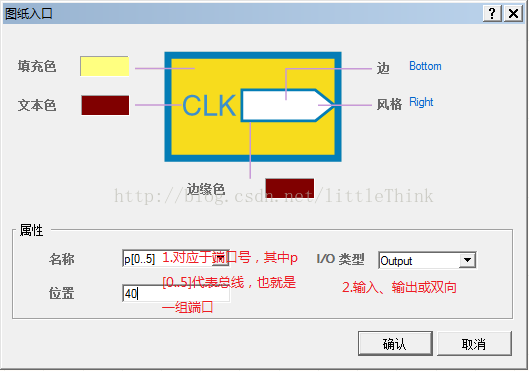

每个图纸通过放置图纸入口来实现与其它图纸的输入或输出或双向的联系。图纸入口：
各个图纸符号的连线，应根据子原理图的线 类 型选择导线或总线，并根据情况添加网络标号。
最后使用设计--根据符号创建图纸 命令 ，然后再选中相应的图纸符号即可创建子原理图文件，绘制子原理图。

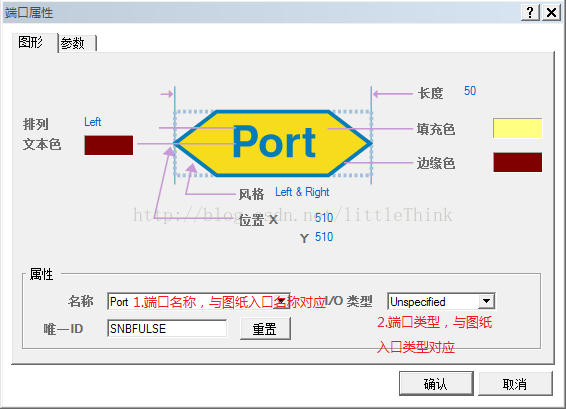

其中原理图中与其它原理图连接的端口，可通过放置端口来完成：
2.自下而上的方法：
该方法更有效，更有有条理。
先建立子原理图，并绘制完成子原理图。
建立主原理图，使用设计--根据图纸建立图纸符号来实现图纸符号的建立，此时图纸入口自动建立！
