Protel DXP使用教程：自定义集成库

建立集成库，一般是在Protel DXP默认的集成库，无法满足需求的情况下，才需要用到。当然了，也有大的芯片厂家，提供了自己芯片的集成库，比如TI公司。

1. 新建工程

File-New-Project-Integrated Library。这是一个project，将包含原理图库和PCB库。

2. 在集成库工程下，建原理图库

File-New-Library - Schematic Library，保存路径，和上面一样

   新建器件
Tool - New Component.

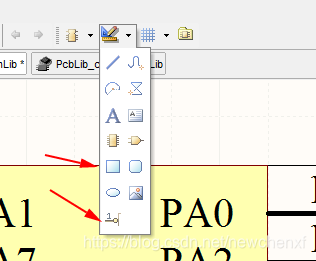

   可用如下工具，绘制原理图器件了。

   管脚是第二个箭头指的那个。可按空格键， 切换  方向。

   要修改属性，如名字，Tool - Component Properties  。

3. 建PCB图库

File-New-Library - PCB Library

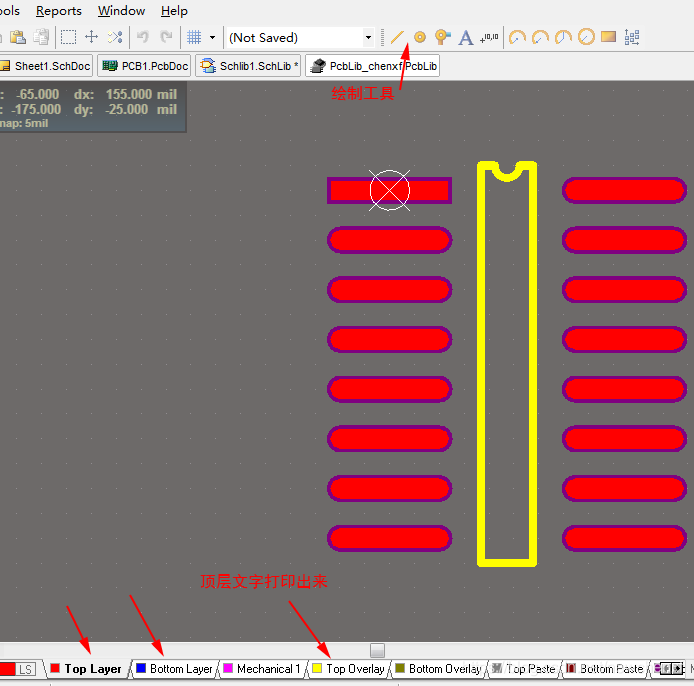

   各种绘制PCB

小技巧：
a) 自动生成一个PCB

   Tool - Component Wizard，根据情况，一步步下去即可。

4. 建立原理图与PCB的连接

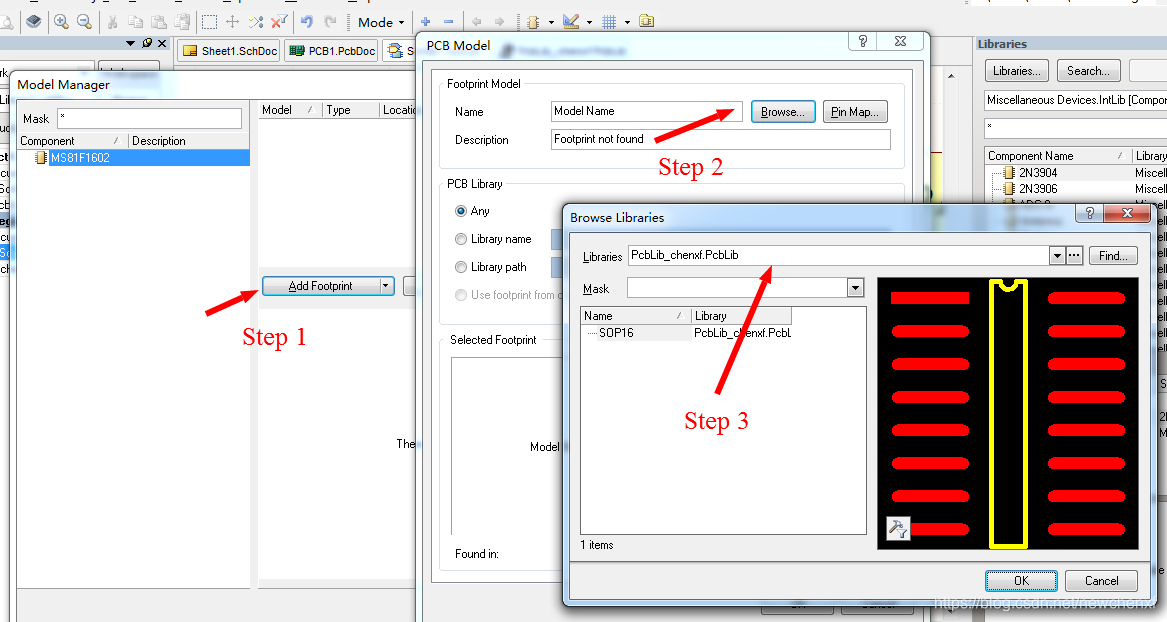

选中Schematic Library, 如 test  .SchLib，然后Tool - Model Manager

5. 编译集成库

Project - Compile Integrated Library

   没问题的话，将编译通过.

   在工程目录下，有个

   Project Outputs for [工程名]

   进入该目录，有个你编译生成的文件，叫XXX. IntLib

   这个就是个完整的集成库，你可以改名字，发给所有其他人用，也可以自己用。
