Protel 99及PowerPCB（PADS Layout）快捷键大全

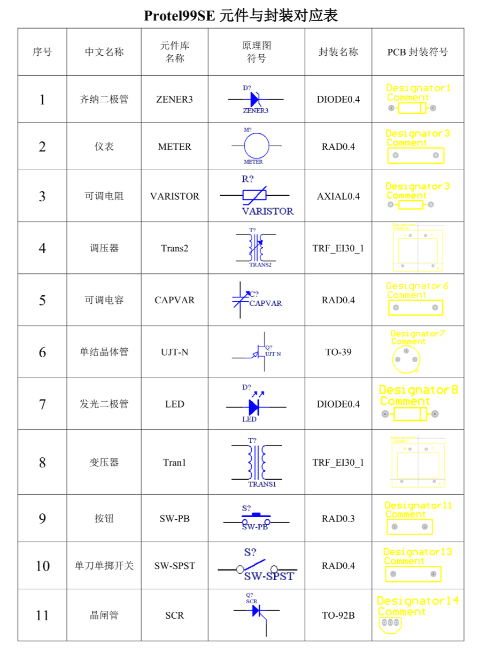

一、原理图库

P/P:画元器件引脚         P/A:画弧线                 P/L:画直线

P/A:画矩形               T/C:创建一个新的元器件     T/R：删除元器件

T/E:重命名元器件         T/W:为元器件创建一新子件   T/T：删除元器件的一个子件

二、原理图

Ctrl+Backspace:重复上一次操作              Ctrl+Backspace:取消上一次操作

Shift+Insert: 粘贴   Ctrl+Insert: 复制        Shift+Delete:剪切   Ctrl+ Delete:删除

P/P放置元件      P/W:画连线         P/U:画总线分支线     P/P放置元件          P/J:放置电路接点    P/O:放置电源或地       P/N:放置网络标号   P/B:画总线

三、PCB库

P/A:放置弧线        P/F:进行填充         P/P:放置焊盘        P/S:放置字符串

P/T:放置线段         P/V:放置过孔        T/C:创建新元件      T/R:删除元件

T/E:重命名元件

四、PCB图

P/A:放圆心弧     P/E:放边沿弧        P/C:放元件       P/O:放坐标

P/https://www.gofarlic.com放尺寸标注   P/F放填充区        P/T:放导线        P/P:放置焊盘

P/S:放字符串     P/G:放多边形覆铜    按*键：顶层与底层转换

按Q键：单位转换(mil/mm)            S/A:选择全部     R/M:测量PCB尺寸

POWER PCB(PADS LAYOUT) 的快捷键

一、POWERPCB

Ctrl+A ：选择全部 Ctrl+B：以边框为界显示当前设计 Ctrl+C：拷贝 Ctrl+D：刷新

Ctrl+E：移动 Ctrl+F：翻转 Ctrl+G：建立结Ctrl+H：高亮 Ctrl+I：以任意角度旋转

Ctrl+J：在布线模式下使鼠标十字光标中心呈环形 Ctrl+K：创建 Ctrl+L：对齐元件

Ctrl+M：长度最短化 Ctrl+N：建立新元件 Ctrl+O：打开文件 Ctrl+P：没有使用

Ctrl+Q：查询与修改 Ctrl+R：以45度角为单位旋转Ctrl+S：保存Ctrl+T：没有使用

Ctrl+U：取消高亮 Ctrl+V：粘贴 Ctrl+W：以ZOOM模式查看 Ctrl+X：剪切

Ctrl+Y：扩展Ctrl+Z：取消操作

Ctrl+Alt+C：显示颜色设置窗口 Ctrl+Alt+D：打开Ptefernce下的Design选项卡Ctrl+Alt+E：显示整个设计Ctrl+Alt+F：打开过滤器

Ctrl+Alt+G：打开Ptefernce下的Global选项卡 Ctrl+Alt+J：增加跳线

Ctrl+Alt+M：打开或关闭主菜单Ctrl+Alt+N：查找网络Ctrl+Alt+P：查看前一设计画面

Ctrl+Alt+S：打开或者关闭状态窗口Ctrl+Alt+Z：测量Ctrl+Shift+P：打开记录提示窗口

Backspace按键：删除刚刚添加的布线拐角 Ecs按键：退出当前操作模式

M按键：相当于单击鼠标石键 Spacebar按键：相当于单击鼠标左键Tab按键：循环捕捉
