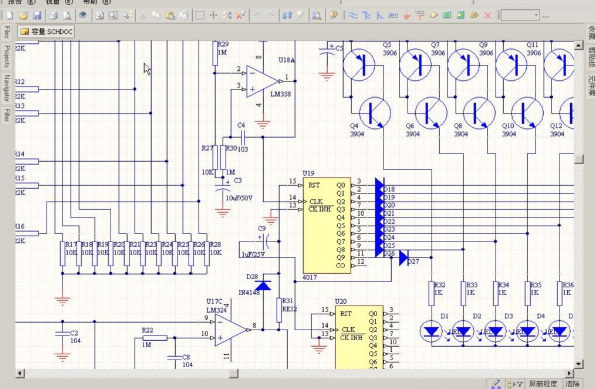

Protel 99元件封装列表完整版

元件              代号                封装                    备注
电阻                R                 AXIAL0.3
电阻                R                 AXIAL0.4
电阻                R                 AXIAL0.5
电阻                R                 AXIAL0.6
电阻                R                 AXIAL0.7
电阻                R                 AXIAL0.8
电阻                R                 AXIAL0.9
电阻                R                 AXIAL1.0
电容                C                 RAD0.1                方型电容
电容                C                 RAD0.2                方型电容
电容                C                 RAD0.3                方型电容
电容                C                 RAD0.4                方型电容
电容                C                 RB.2/.4               电解电容
电容                C                 RB.3/.6               电解电容
电容                C                 RB.4/.8               电解电容
电容                C                 RB.5/1.0              电解电容
保险丝             FUSE                FUSE
二极管             D                  DIODE0.4               IN4148
二极管             D                  DIODE0.7               IN5408
三极管              Q                 T0-126
三极管             Q                   TO-3                  3DD15
三极管             Q                  T0-66                  3DD6
三极管               Q                TO-220                  TIP42
电位器             VR                     VR1
电位器     VR           VR2
电位器     VR           VR3
电位器     VR           VR4
电位器     VR           VR5
元件   代号   封装   备注
插座   CON2   SIP2   2脚
插座   CON3   SIP3   3
插座   CON4   SIP4   4
插座   CON5   SIP5   5
插座   CON6   SIP6   6
DIP
插座   CON16   SIP16   16
插座   CON20   SIP20   20
整流桥堆D    D-37R   1A直角封装
整流桥堆D    D-38   3A四脚封装
整流桥堆D    D-44   3A直线封装
整流桥堆D    D-46   10A四脚封装
集成电路U    DIP8(S)   贴片式封装
集成电路U    DIP16(S) 贴片式封装
集成电路U    DIP8(S)   贴片式封装
集成电路U    DIP20(D) 贴片式封装
集成电路U    DIP4   双列直插式
集成电路U    DIP6   双列直插式
集成电路U    DIP8   双列直插式
集成电路U    DIP16   双列直插式
集成电路U    DIP20   双列直插式
集成电路U    ZIP-15H   TDA7294
集成电路U    ZIP-11H
Dual In-line Package
双列直插封装

QFP
Quad Flat Package
四边引出扁平封装

PQFP
Plastic Quad Flat Package
塑料四边引出扁平封装

SQFP
Shorten Quad Flat Package
缩小型细引脚间距QFP

BGA
Ball Grid Array Package
球栅阵列封装

PGA
Pin Grid Array Package
针栅阵列封装

CPGA
Ceramic Pin Grid Array
陶瓷针栅阵列矩阵

PLCC
Plastic Leaded Chip Carrier
塑料有引线芯片载体

CLCC
Ceramic Leaded Chip Carrier
塑料无引线芯片载体

SOP
Small Outline Package
小尺寸封装

TSOP
Thin Small Outline Package
薄小外形封装

SOT
Small Outline Transistor
小外形晶体管

SOJ
Small Outline J-lead Package
J形引线小外形封装

SOIC
Small Outline Integrated Circuit Package
小外形集成电路封装
