Protel 99 SE原理图与PCB转为PDF的方法（供大家分享）

Protel 99se原理图、PCB转为PDF的办法

   PDF优点太多了，Protel的图纸 转换 为PDF后是矢量图，因此放大到很大都不会有锯齿和马赛克。用PDF输出电路图和PCB是最佳的选择。

转换需要用到的主要工具:

1.Protel 99se(dxp当然也可以但是现在国内业界用99的还是特别多啊，给制版商DXP的文件他们未必能打开。所以主要介绍99)

2.PDF打印机软件.如PDFfactory等等.以下均用PDFfactory作为例子.

步骤:

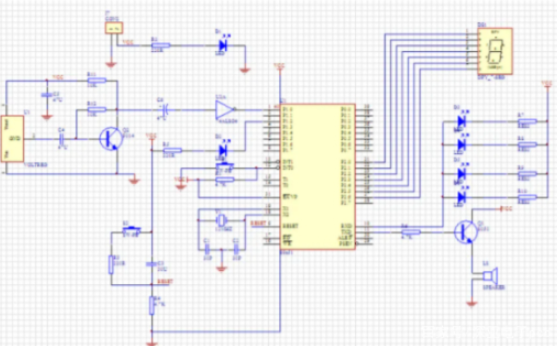

sch的转换很简单.File->Print 打印机选择成PDFfactory,打印,保存即可./

pcb的转换过程较为复杂.

1. 先"观察制定区域"(虚线框的zoom工具)将整个板子显示在屏幕上,

   2. 然后File-Print/Preview.

   3. 在左侧列表打印机图标点右键-属性,选择PDF打印机

   4. 点右键Insert Printout. Layers为你需要打印的层,其他看着办. Insert Print Layer可以在当前页增加要输出的层.

   5. 如果要打印多页,每页是不同的层,可以Insert

   6. File - Print all 就可以保存了.

小提示Tips:

   1.如果需要sch和pcb合在一个文件，可以暂时不保存、关闭打印 控制台 。

   2.如果需要改变颜色，可以在上面菜单找preference。同理能够修改灰度。

   3.注意调整图层的顺序，否则有的层会被遮挡。

--------------

   PS:

1.可以用Altium Designer 6完成转换，得到的pdf还附带了bookmark，一点书签就能够找到原件，非常方便。转原理图时注意，要把需要转的sch都打开，否则网络端口（黄箭头方向）和结点很可能出问题。
