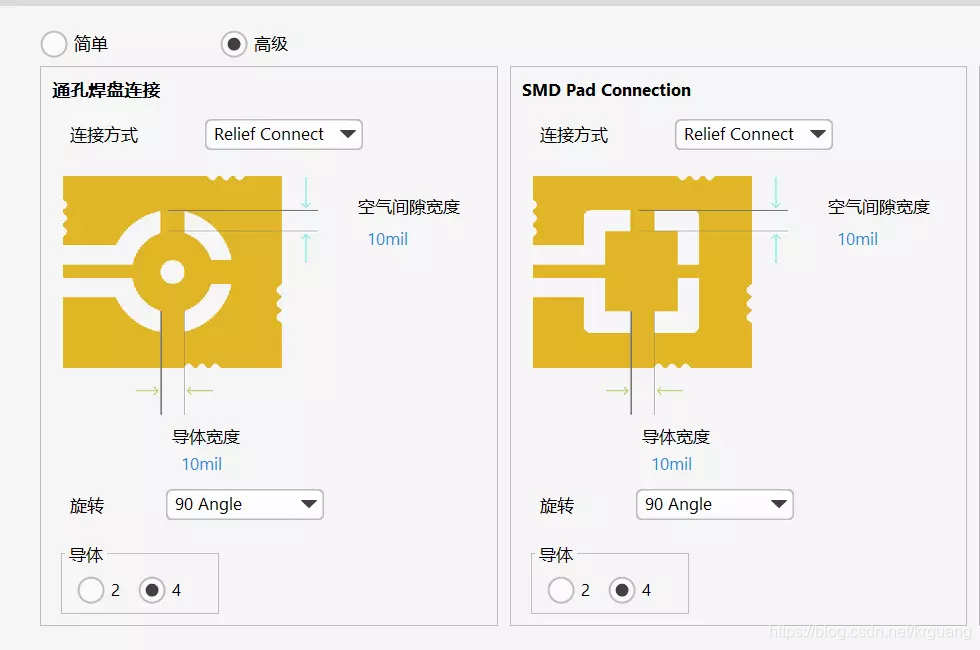

1.如下图：我们在pcb上看到对地的焊盘一般都不是直连的，而是只保留十字连接，这样做是为了 焊接 的时候不至于散热太快不利于焊接。我们可以在规则里设置这种Relief的连接方式。

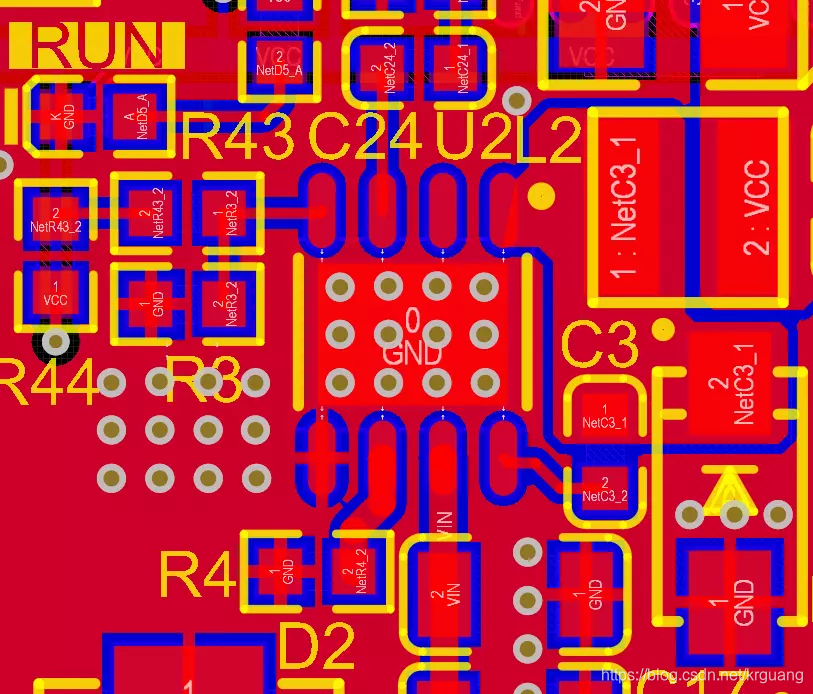

2.但是现在存在另一个问题：有些 电源 芯片或者大功率mos管需要借助焊盘进行散热，我们就不能这样做了。像下图中的U2 电源芯片的中间大焊盘就需要借助焊盘进行散热。怎么把它单独设置为与GNG直连呢。

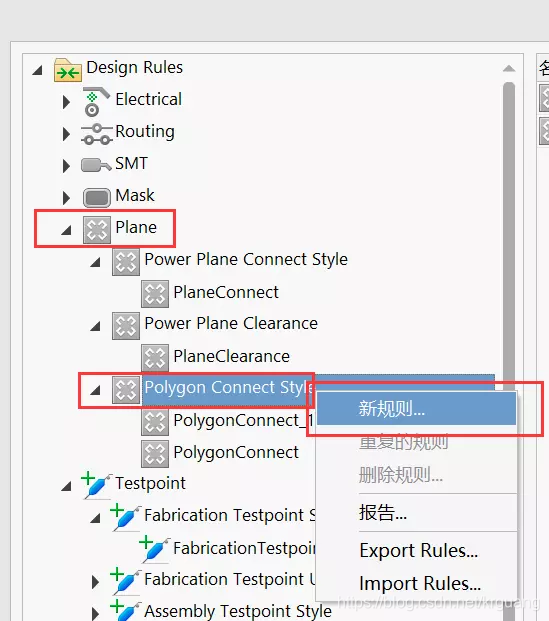

3. 设计 ->规则->Plane->Polygon Connect Style 右键->新规则.

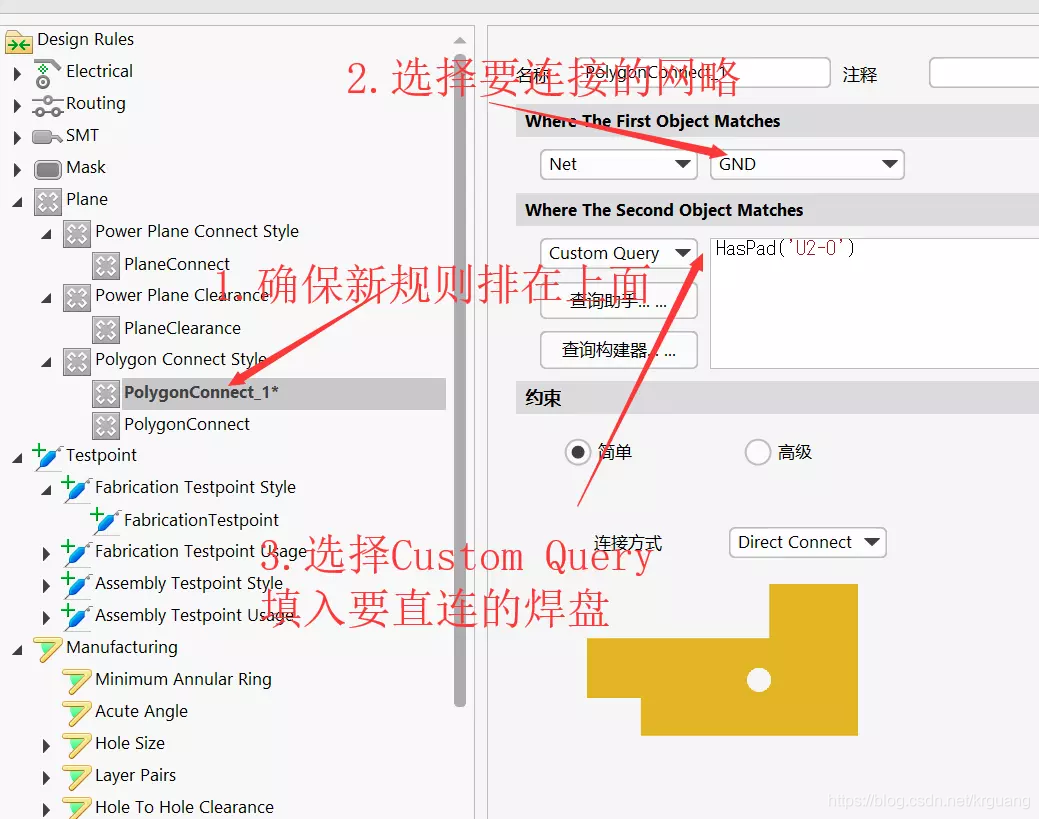

4.按照下图4操作即可设置单独某个焊盘的连接规则。
免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
