如何将Protel原理图导出到Word中

 一、Protel 99文件管理器中导入Word文档：


 在Protel 99的Documents窗口，执行File/New菜单命令，选择Documents卡片；双击Microsoft Word文档图标，即可在Documents窗口创建Word文档图标。


 也可选择File/Import菜单命令，将已有Word文档导入Protel 99文件管理器中。



 二、“剪切”电路图：

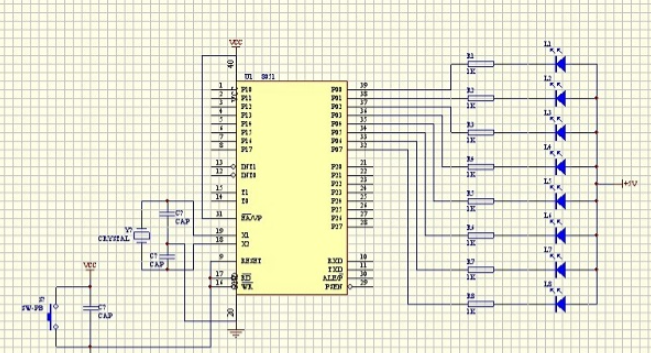

 打开一个已经准备好的电路图，选择需要转化的电路图部分图页：


 确定并记下图页的尺寸（用部分电路图右上角的X2、Y2值、减去左下角的X1、Y1值，即为电路图的尺寸X、Y）。


 选择Edit/Select/All菜单命令、选取该电路图；执行Edit/Cut剪切命令，将电路图剪切到剪贴板备用。



 三、调整“图框”：


 选择Design/Options菜单命令；在打开的Sheet Options卡片中选中Use Custom（打√）；


 在Custom Width（自定义宽度）和Custom High（自定义高度）框中，分别输入前面确定的X、Y值；


 去掉Show Border（显示边界）、Title block（标题栏）、Show Reference Zone（显示参考边框）的选取；双击Sheet框中的颜色条、打开Choose Color（选择颜色）框，选择白色（系统默认色为淡黄色），点击“OK”退出。


 然后，点击工具栏上“Zoom out”钮，再点击“Zoom in”钮，调整设定图框到适当的大小。



 四、“粘贴”电路图图片：


 执行Edit/Paste粘贴命令，将电路图粘贴到空白的设定图框之中；此时的电路图，可能并不正好在框里。


 再选择Edit/Move/Move Selection菜单命令，将鼠标移到电路图上、按下左键将其完全拖动到图框之中。



 五、将电路图转移到Word文件中：


 1、“剪切”——再次选择Edit/Select/All菜单命令，选取该电路图；执行Edit/Cut剪切命令，将电路图剪切到剪贴板。关闭电路图窗口，返回到Documents窗口。


 2、“粘贴”——在Documents窗口，打开Word文档，系统自动进入Word编辑状态；将光标移至需插入电路图位置，执行Edit/Paste粘贴命令，即可将电路图粘贴到Word文档之中。


 （完成！）



 六、Word文档编辑：


 点击该电路图图片、出现图片八个控点，调整电路图到适当大小。


 用鼠标右键单击该电路图，在快捷菜单中选“设置图片格式”选项，选择一种环绕方式，单击“确定”；然后把光标移到图框边上，将电路图拖到适当位置即可。


 关闭Word文档，系统重新返回Protel 99的Documents窗口。


 重复以上步骤，可将所需的电路图全部插入到Word文档中，编辑存盘。
