AD10导出文件教程：摆位图/Comment与Value区别/DXF结构文件/低版本Protel打开原理图PCB/导出Gerber无边框问题

方便焊接的值value文件

在 焊接 过程中最方便的是在图中直接显示元件的值，因为这样即知道了这个是什么元件，也知道了这个元件的具体指，最适合手焊，如下：

在 AD软件 中如果在comment这个属性就是值得情况（protel软件）只要把原件的标号隐藏掉，并显示conment即可，元件属性如下：

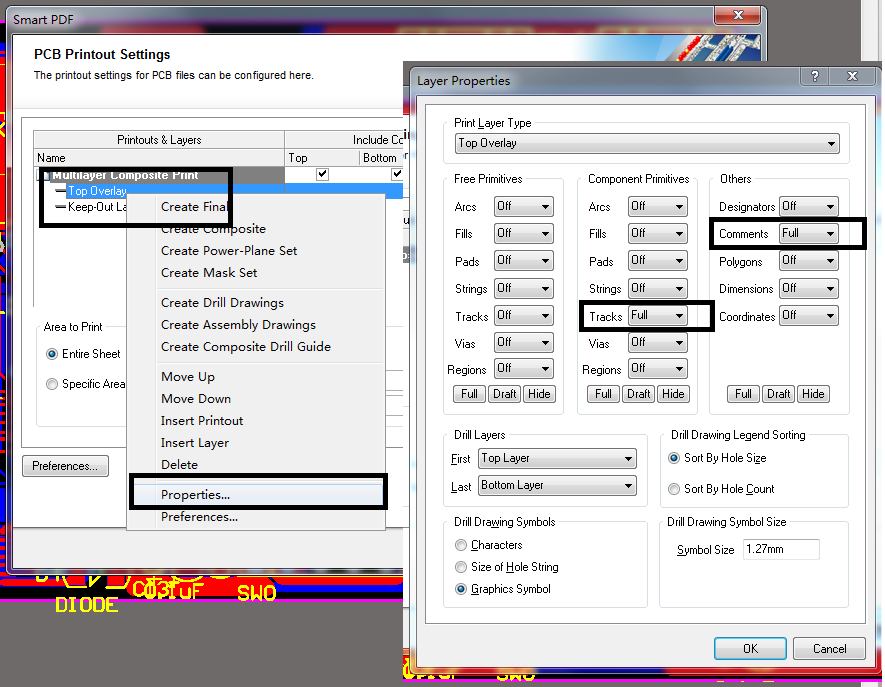

这时候导出设置如下：

导出结果如下：

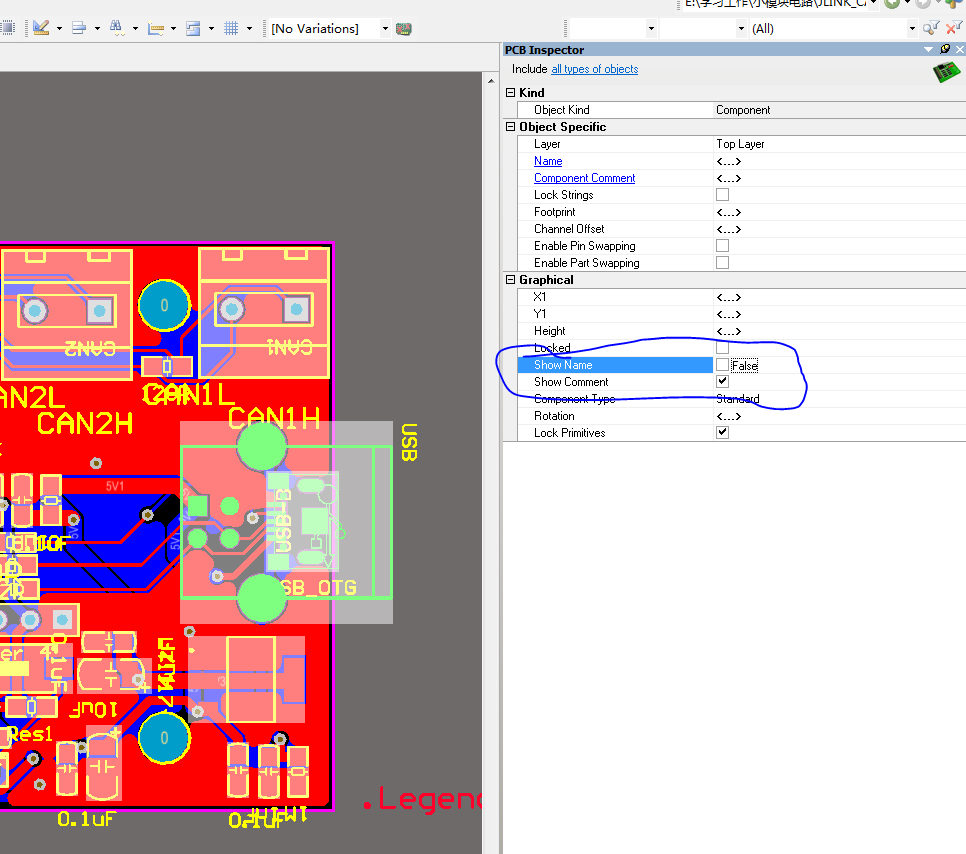

但是这时候的导出结果过于混乱，调整方式是直接隐藏掉元件标号，显示comment：

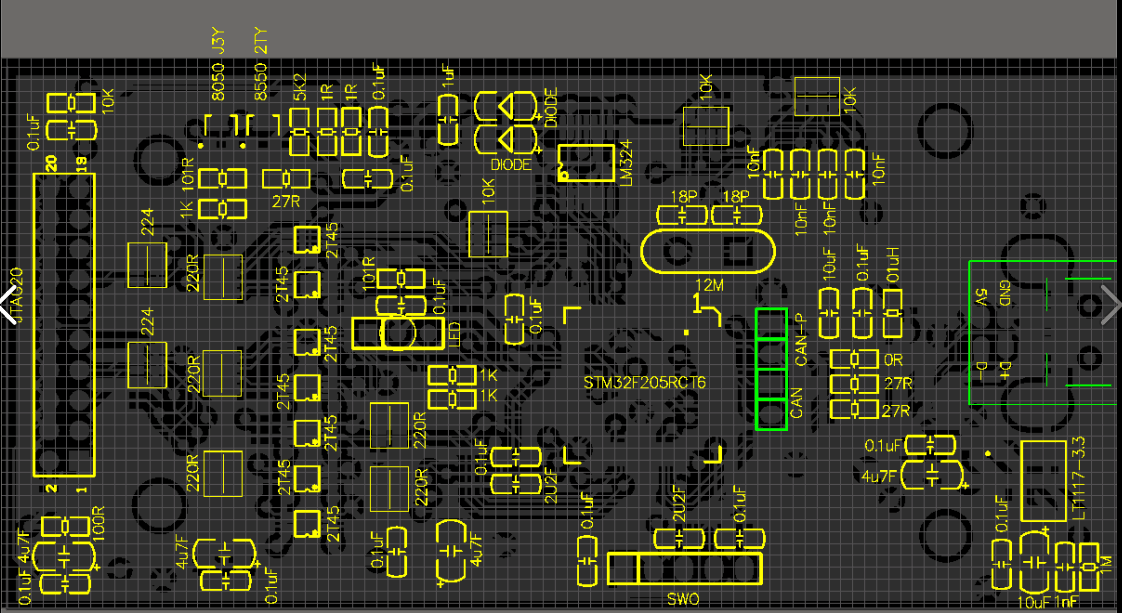

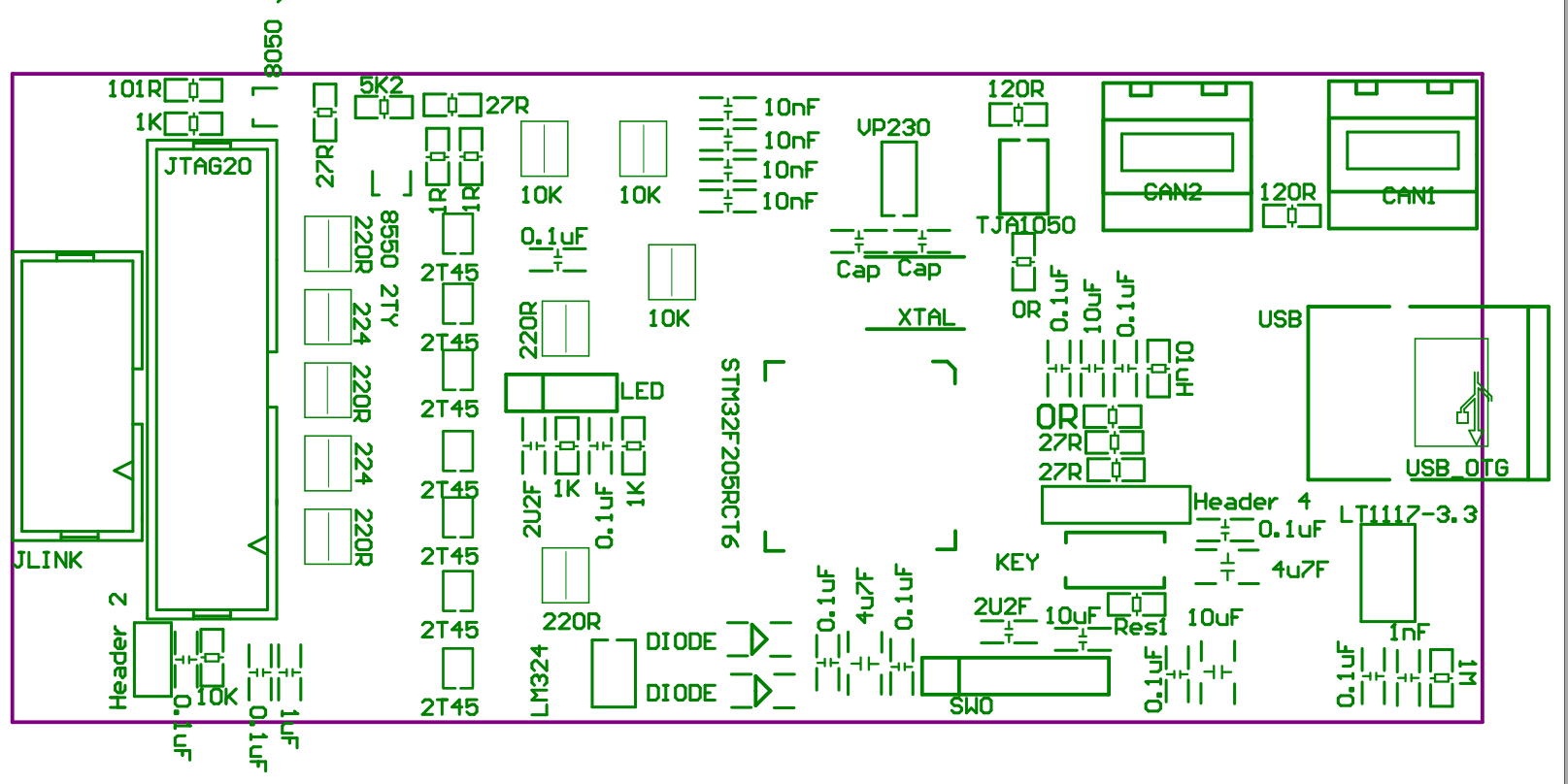

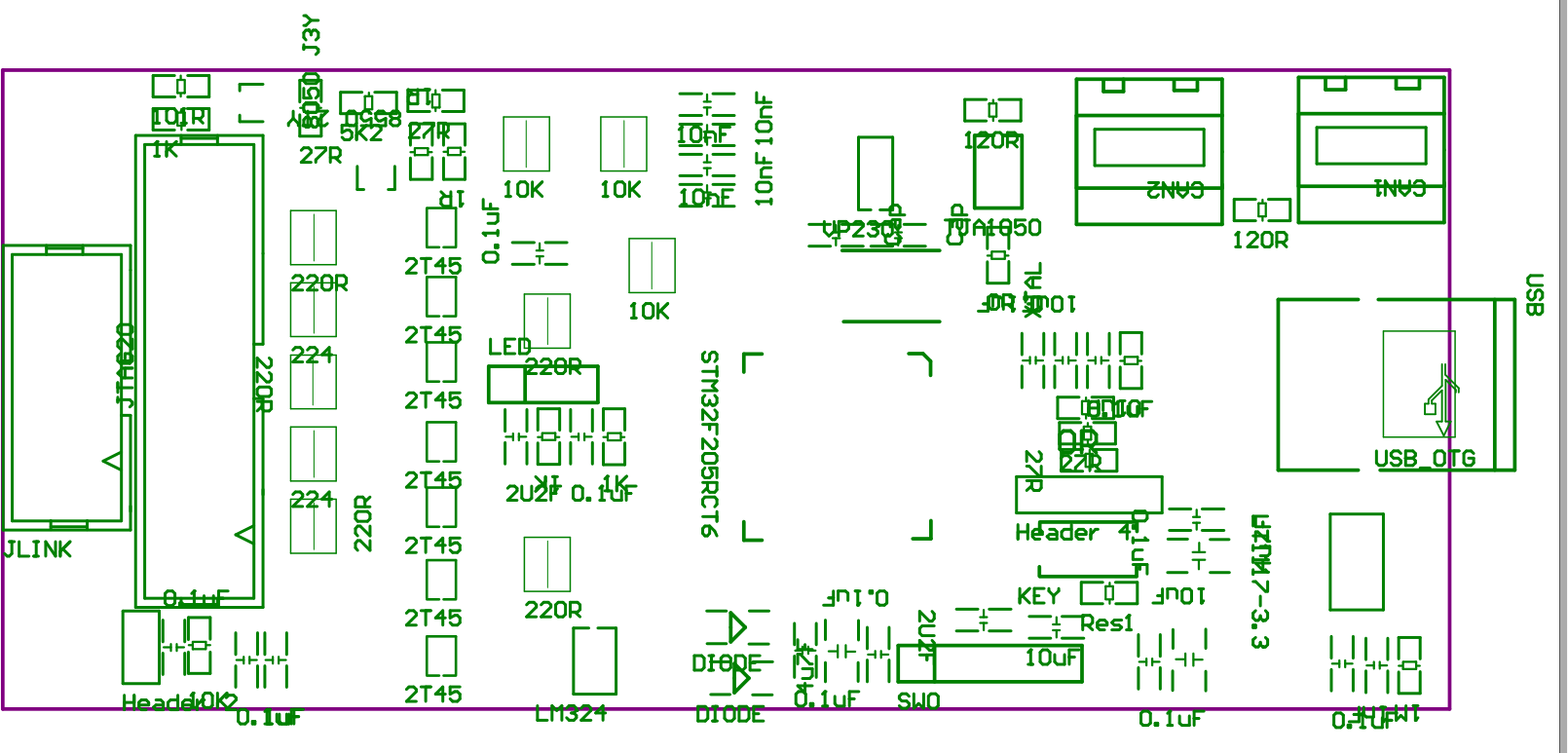

最后导出结果如下：

上文中comment不是value值得情况

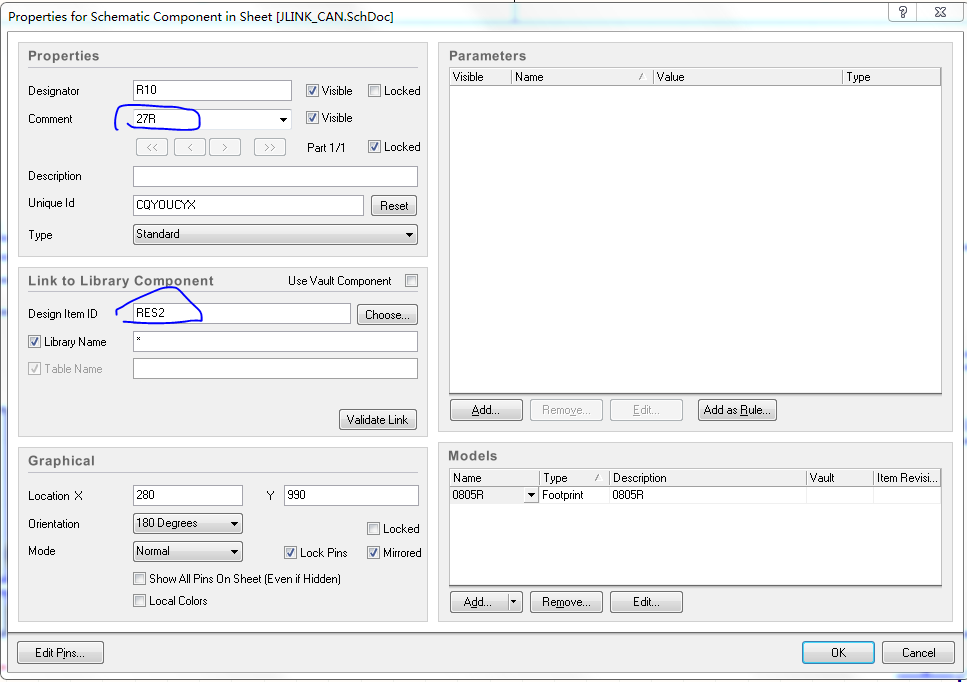

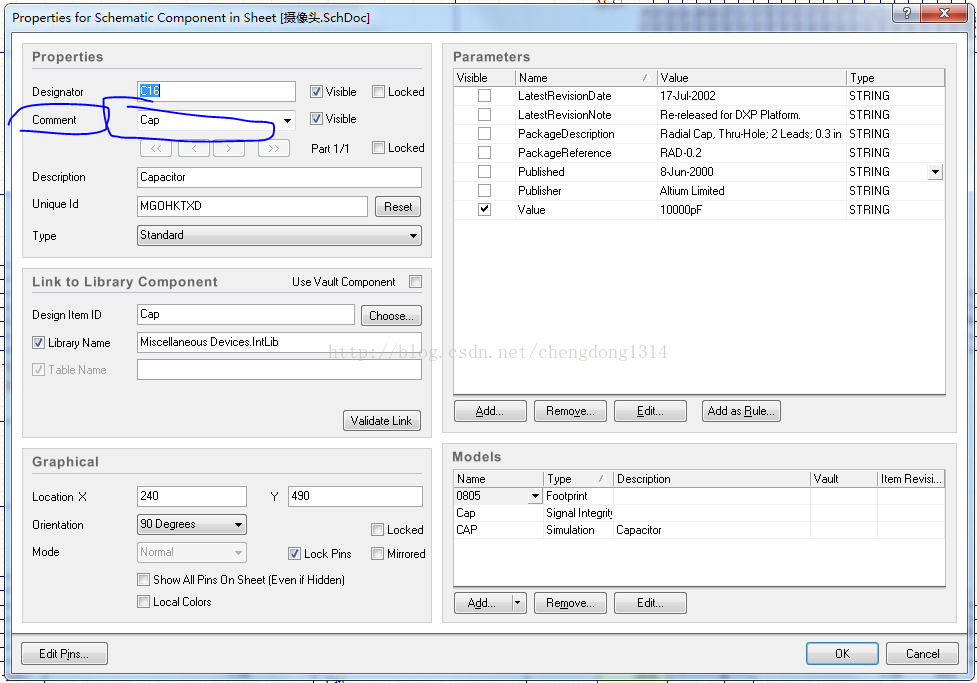

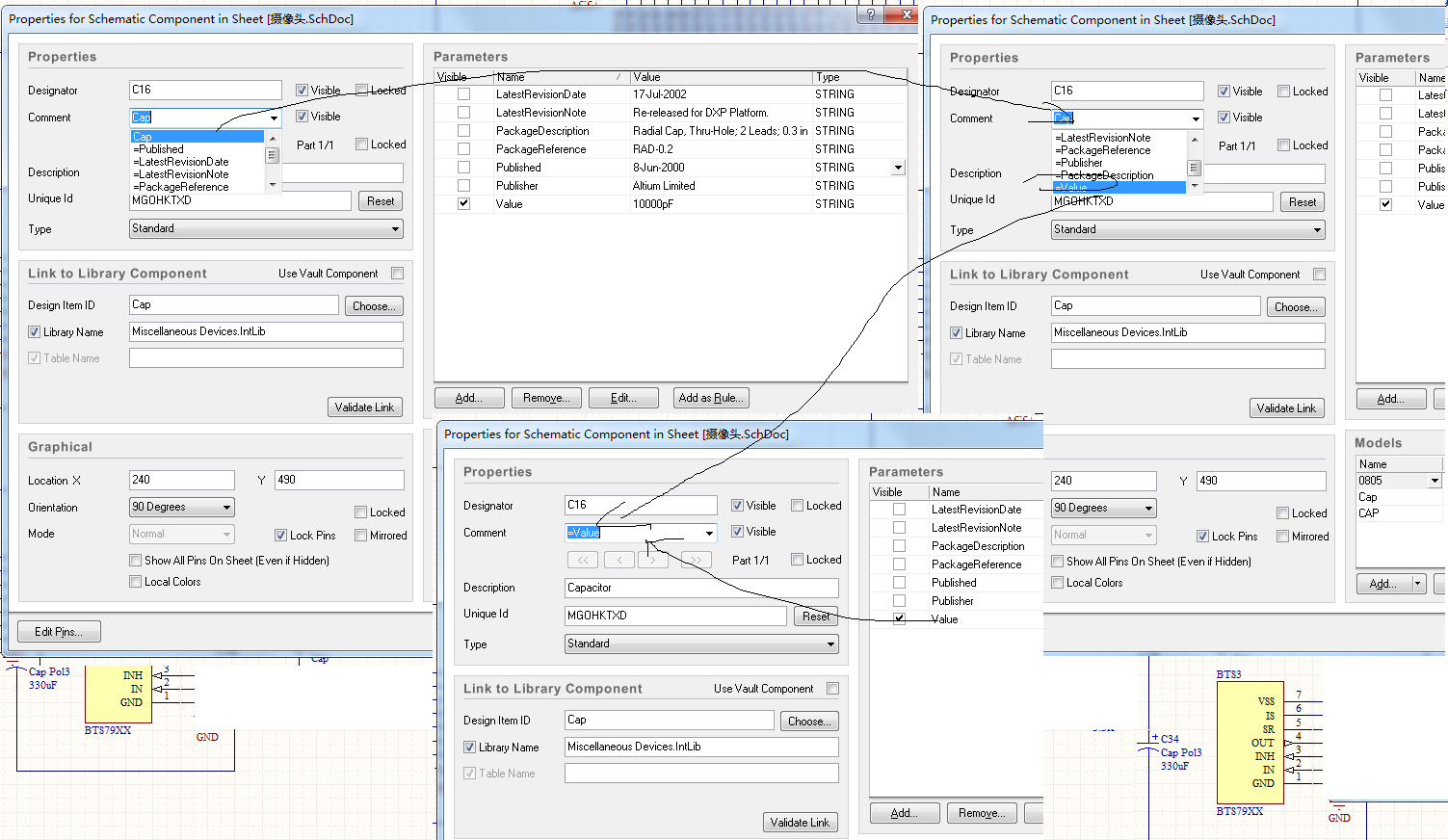

上面的步骤对于comment是value的时候很好弄，但是对于comment不是value的时候就很难弄了，比如元件的属性如下：

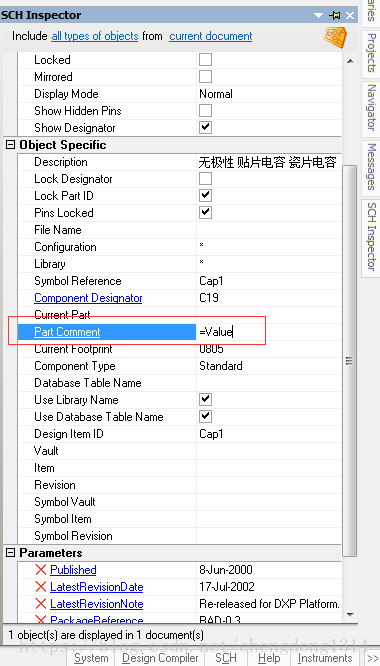

这里注意comment是注释的意思，并不代表他一定是下面的 Design item id,这里只要把他改成value即可：

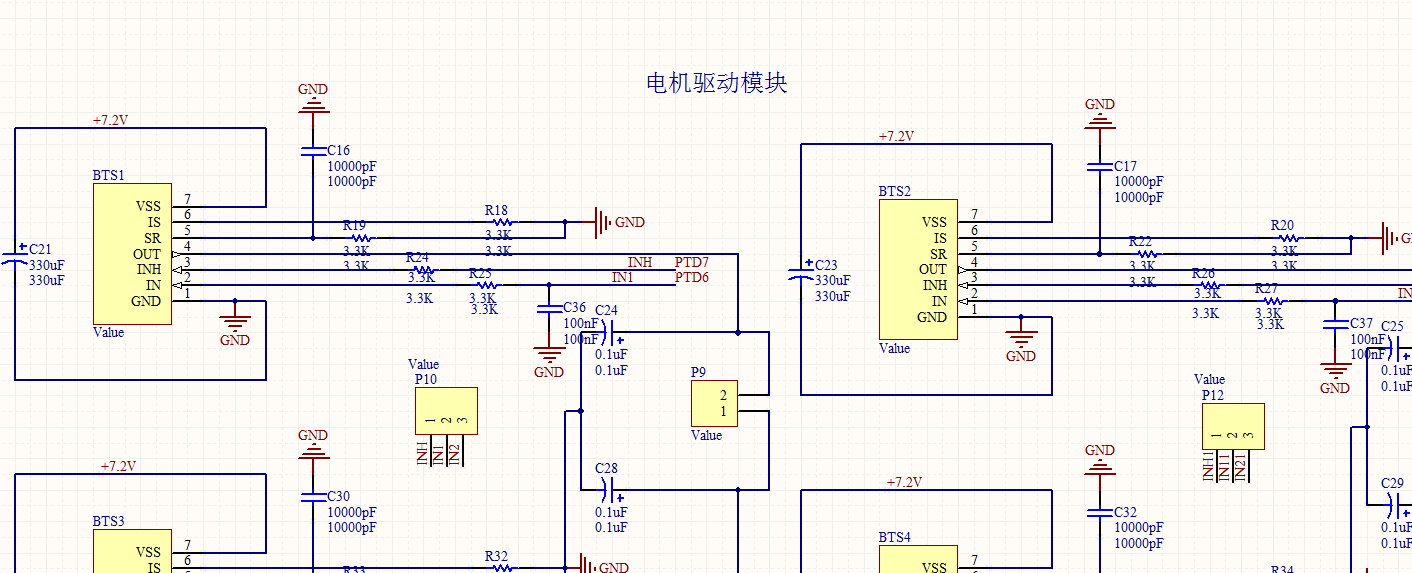

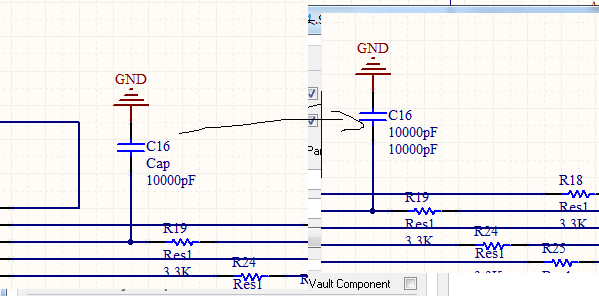

这时候可以在原理图和PCB(更新后)看到更改，如下（上图原理图，下图PCB）:

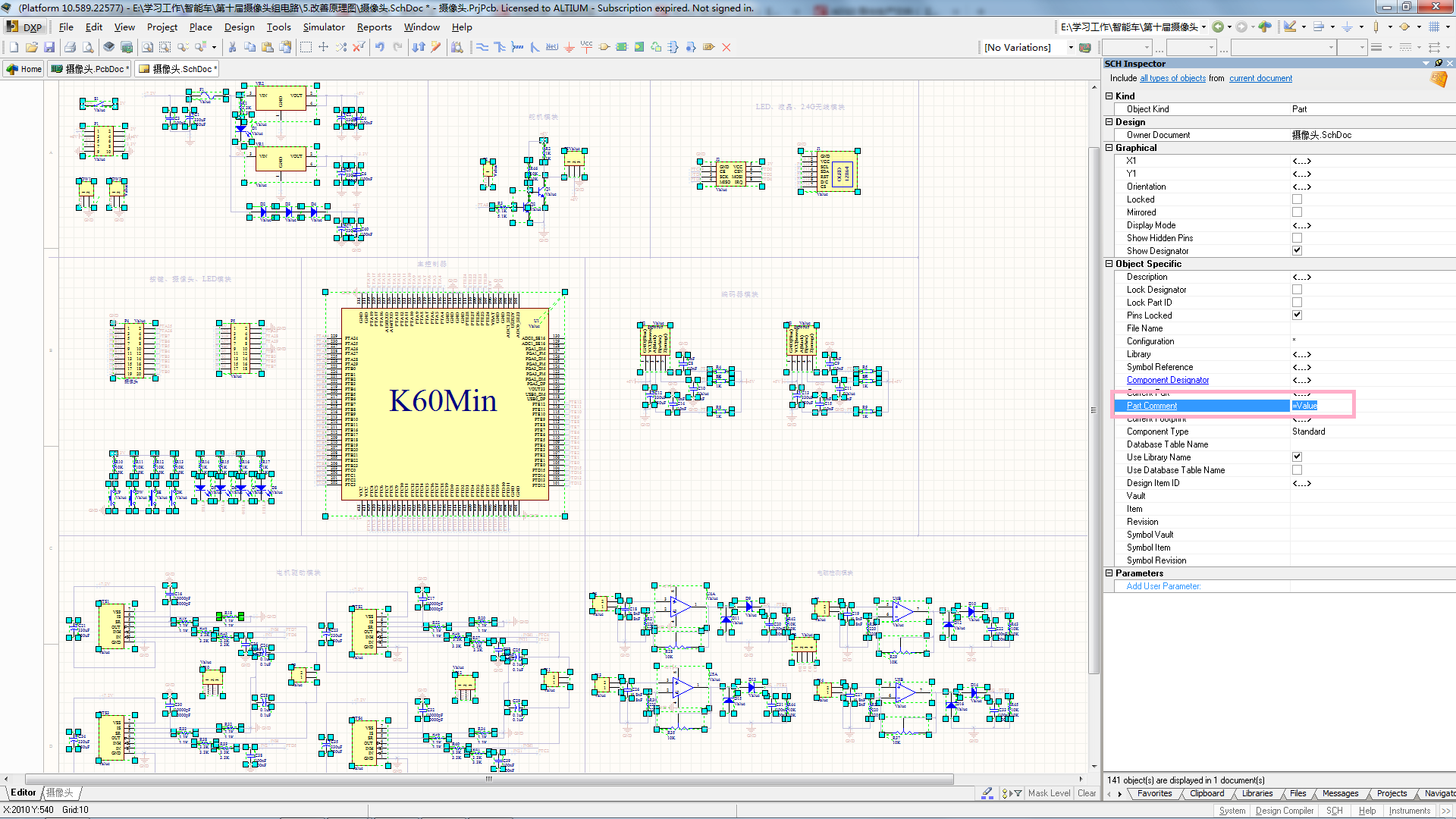

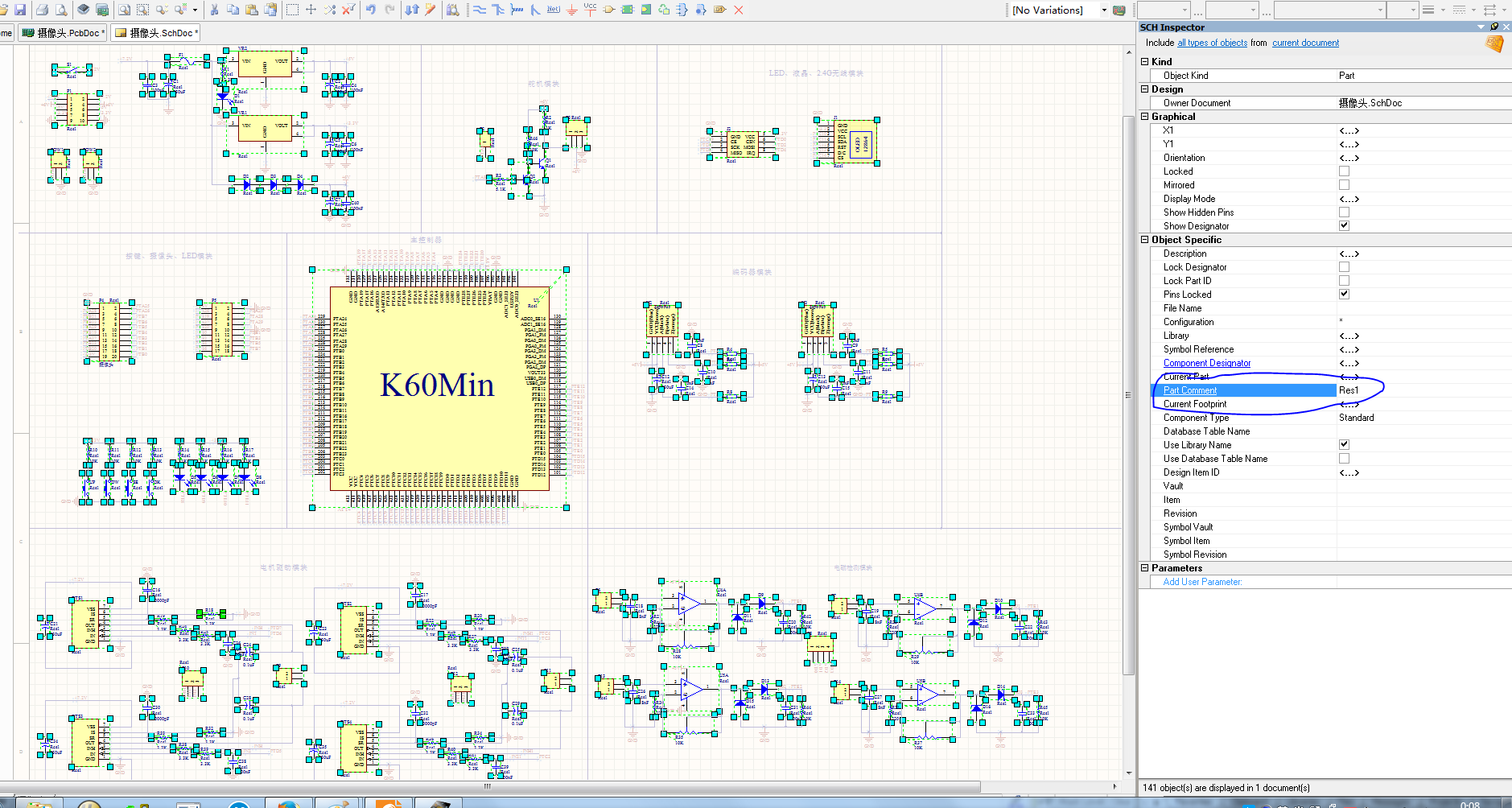

知道了修改一个查找相似项修改所有元件即可：

修改：

这时候可以看到所有元件都已经修改成功：

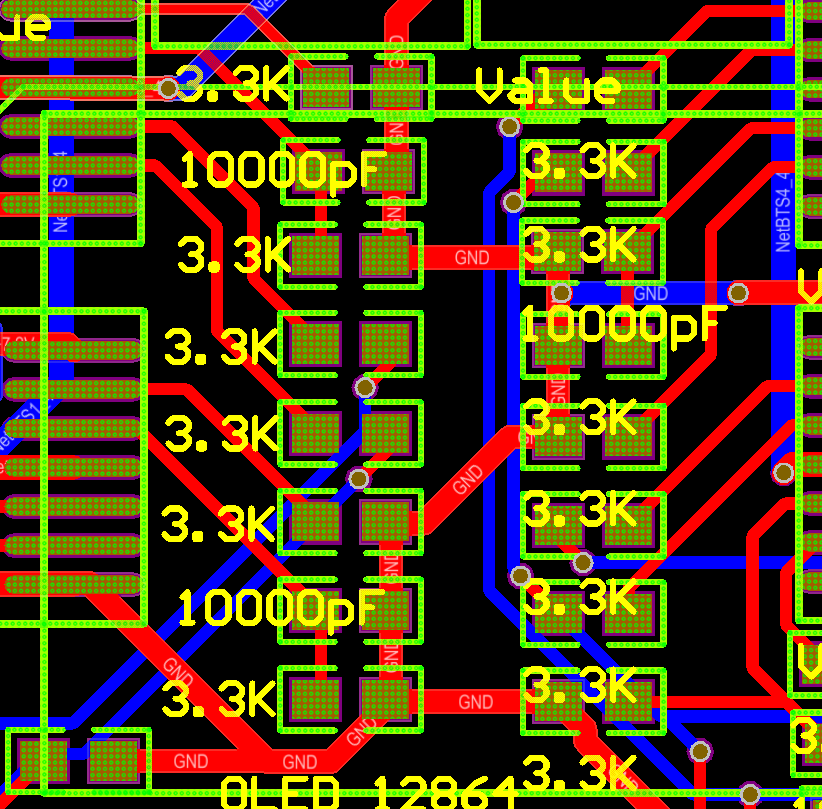

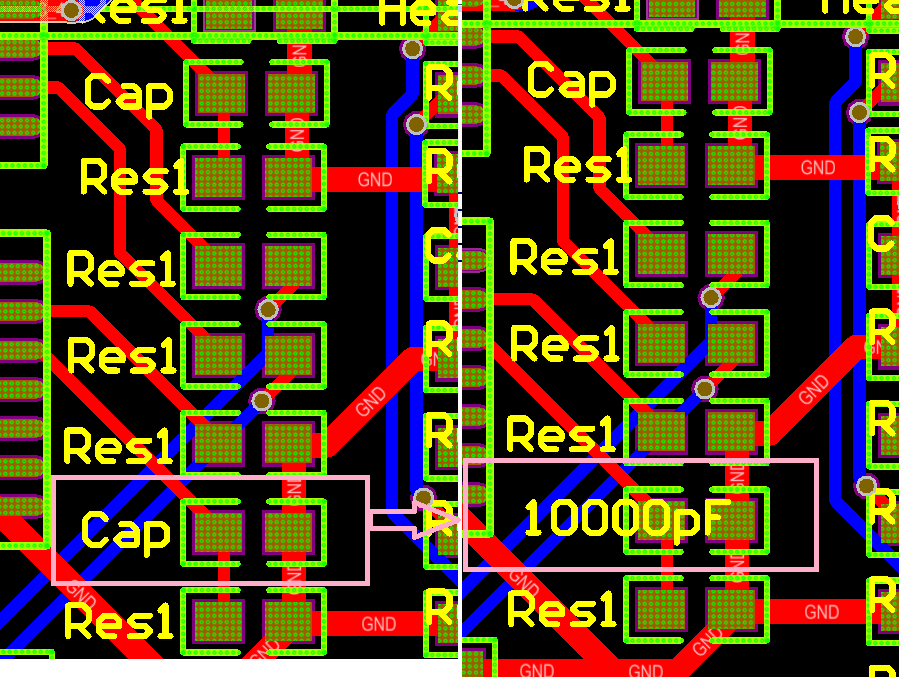

PCB结果：

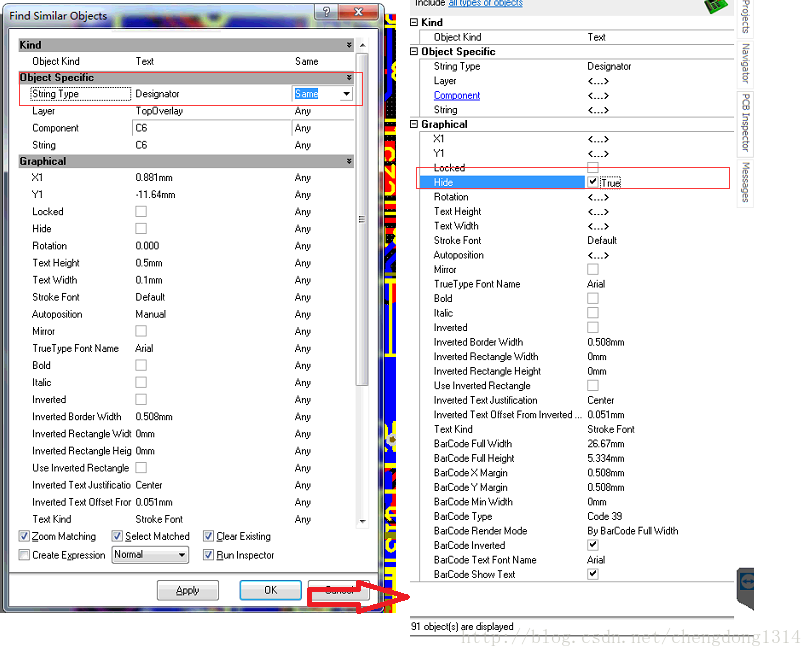

当然可以用如下方式批量修改：

DXF结构文件

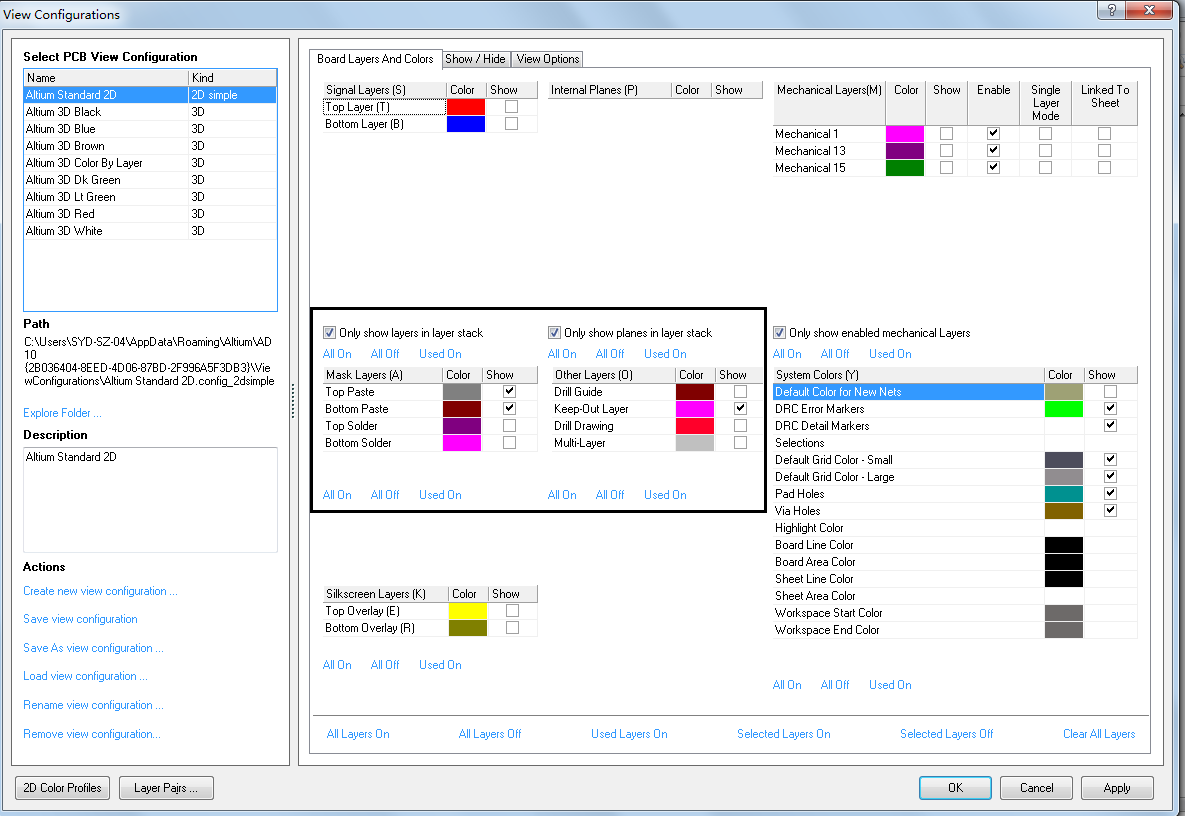

   这里设置显示层：

另外可以把位号图给隐藏掉：

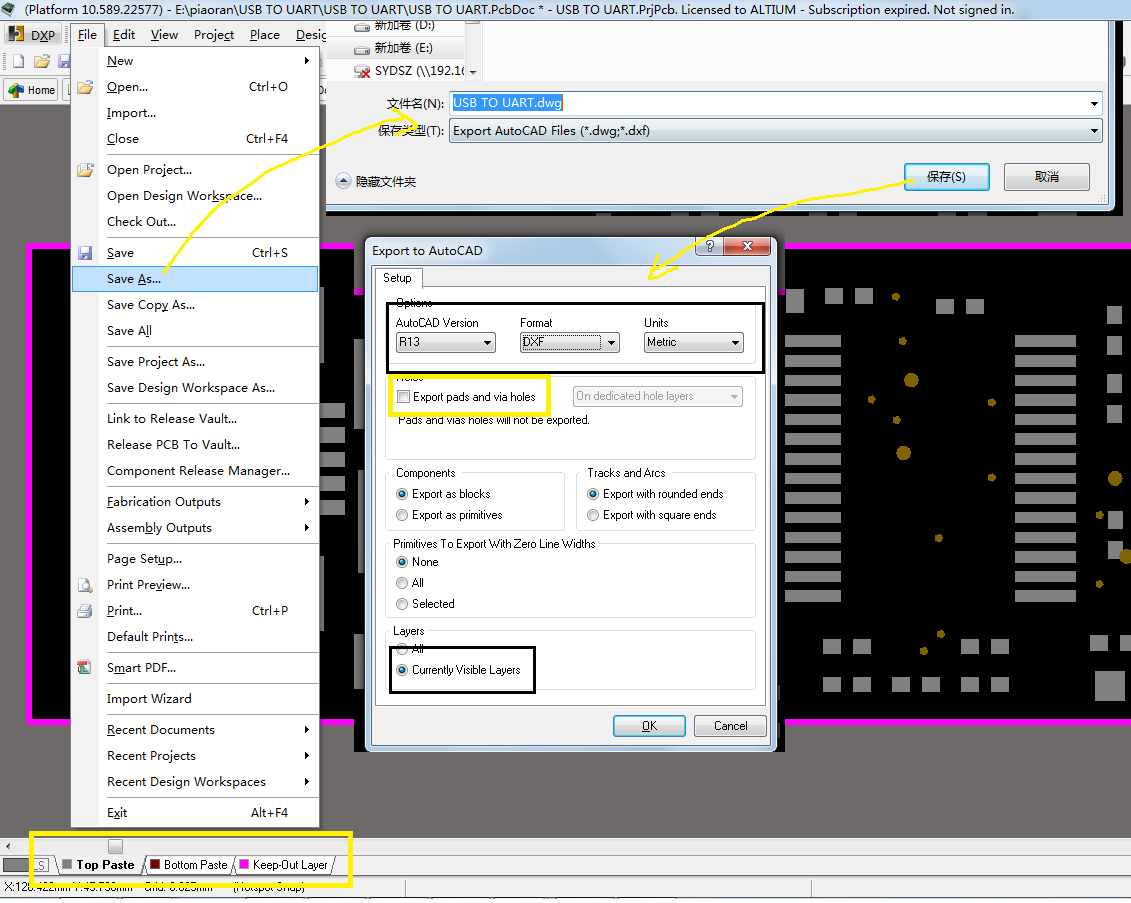

设置输出：

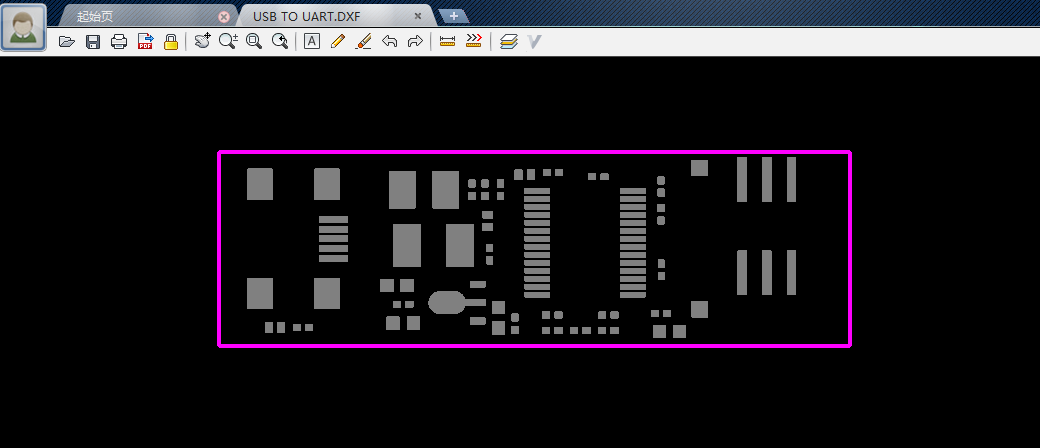

   这里输出结构如下：

低版本protel能打开的原理图、PCB文件

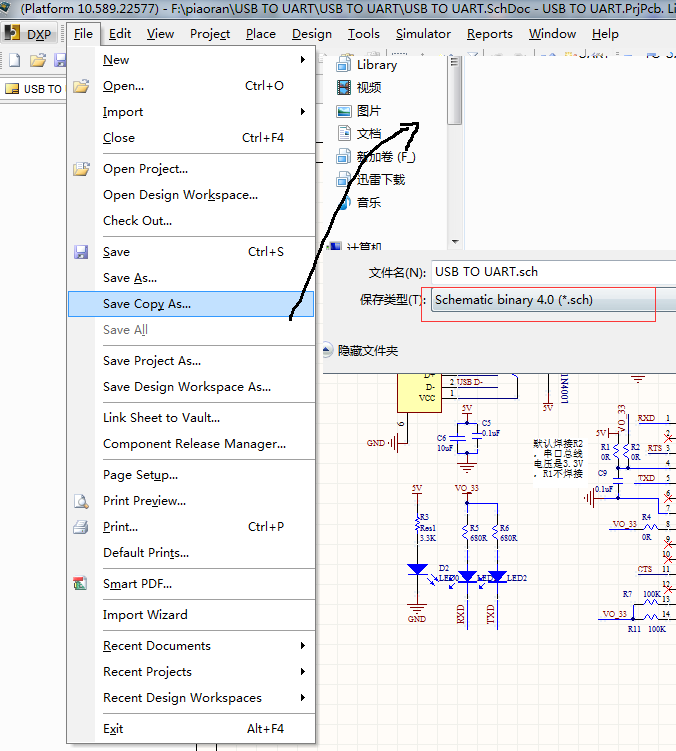

低版本protel能打开的原理图文件的导出步骤如下

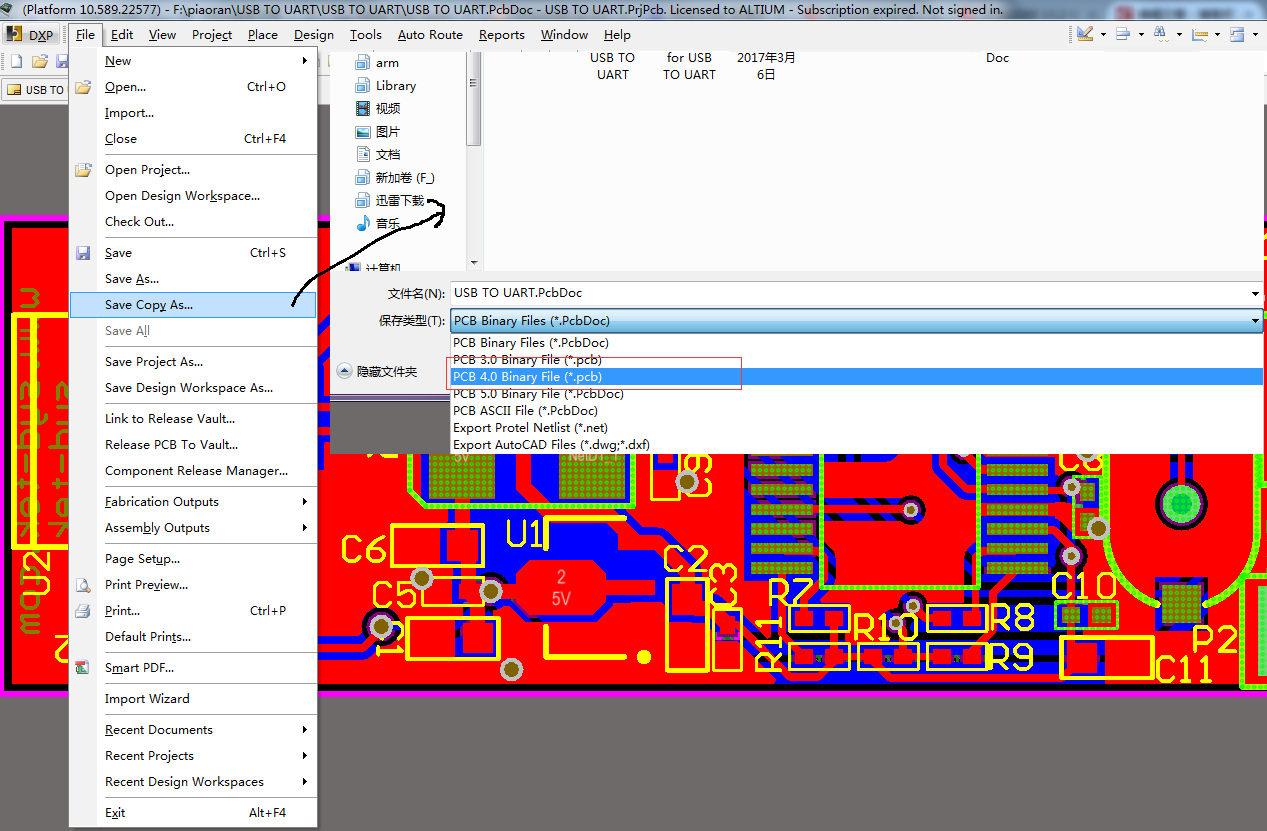

低版本protel能打开的PCB文件的导出步骤如下

导出gerber文件无边框

关于导出 gerber文件 的技巧，这里可看博客：https://blog.csdn.net/chengdong1314/article/details/52593348中的《导出gerber章节》

这里来说说导出gerber文件最后无边框的情况，如下：

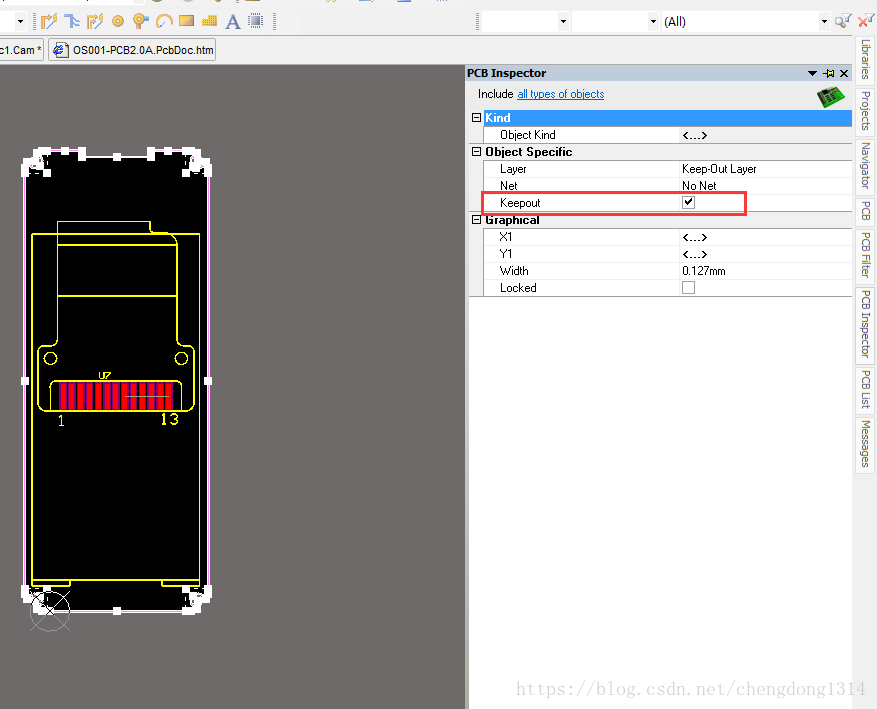

，具体的原因就是边框层线的属性设置成keepout,修改如下：
