UML工具Visual Paradigm教程：如何对BPMN业务流程进行动画处理？

是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。现在你只需要这样单独的一款模型软件 Visual Paradigm就可以完成用UML设计软件，用BPMN去执行业务流程分析，用ERD企业设计数据库的任务。Visual Paradigm现已加入慧都在线订购，现在抢购立享优惠！

业务流程分析是对特定业务部门或组的现有业务流程的研究。在此过程中，将开发业务流程模型以生成详细的图片，以说明流程活动，流程及其相互关系。通过这些模型，利益相关者，业务分析师，运营部门和IT部门可以审查当前的 工作流程  ，确定需求并找出如何改进流程。

在这些讨论中， 有效的  陈述对建立共识和建立各方之间的理解至关重要。在本教程中，我们将看到如何使用动画工具进行引人入胜的演示。

业务流程演示-问题

为了展示业务流程模型，有些人喜欢在投影仪上播放幻灯片并在激 光  笔的帮助下进行解释。其他人可能想直接在其中打开图Visual Paradigm并使用鼠标指针手动浏览（滚动）该图。无论哪种方式，它都具有一定的刚性。

无论您是以Visual Paradigm，幻灯片，讲义还是通过投影仪阅读业务流程图，实际上都是在研究静态图像中的动态内容。该过程不是在图像本身中运行，而是在您的大脑中运行。因此，可能会限制您可以从工作流的这些静态表示中学到多少。此外，对于复杂的流程或涉及许多条件流程的流程，您可能会轻易错过可能的流程。

在YouTube上预览本教程

为了帮助您完成本教程，我们建议您观看下面的视频。该视频重点介绍了本教程的步骤和主要概念。通过观看视频，您应该能够轻松完成本教程。

动画化业务流程设计

过程动画打破了在研究带有静态图像的过程流时遇到的表示障碍。它分析过程流程并将过程设计转换为动画，观众可以在运动中观看动画。这样，流程动画有助于降低业务流程改进的风险，提高首次尝试正确处理流程的机会，并在重新设计和资源计划中带来更好的决策。

接下来，我们将看一下Visual Paradigm中的示例。

创建和播放动画

动画工具是基于图表的工具。您可以在业务流程图中设置多个动画，以播放在业务流程图中建模的不同方案。您需要做的第一件事是添加动画。在那之后，通过解决流程如何流经网关来调整流程。然后，您可以播放动画。

在本节中，我们将尝试一个不涉及网关的简单过程。在获得有关如何操作流程动画的一些想法之后，我们将尝试使用涉及不同网关的其他示例流程。

1. 下载BPMN Case Studies.vpp。您也可以在本教程的底部找到该文件。
2. 在Visual Paradigm中打开下载的.vpp文件。要打开项目，请从应用程序工具栏中选择“ 项目”>“打开 ”。
3. 打开图“ 案例1-程序准入”。

1. 在图的底部，您可以看到“ 动画面板”已打开。如果尚不存在，请通过从应用程序工具栏中选择“ 建模”>“动画”来手动将其打开。

5.单击“ 动画面板 ”顶部的“ 添加动画”（以图形方式，加号）。

1. 根据您要设置动画的流程为动画赋予一个有意义的名称。在这种情况下，输入表单提交作为名称，然后按Enter确认编辑。
2. 动画的路径是通过评估图中建模的流自动确定的。形成路径的形状在动画面板中显示为图标。如果单击其中任何一个，它将直接跳至图中的相应模型元素。
3. 让我们播放动画。单击播放按钮。

9.查看该图以查看动画。通过的形状默认情况下以紫色突出显示。每当动画在序列或消息流中进行时，都会出现一个黑球，并沿着线移动以引导您的眼睛。

通过“动画”面板中的按钮，您可以控制动画，例如暂停/停止以及向后或向前移动动画。有关网关的更多信息
BPMN网关用于控制流程的流向。它可能带有多个传入和传出流。有几种具有不同流行为的网关。为涉及网关的流程添加动画时，需要选择网关的传出流程才能完成路径。

1. 打开图案例2-订单处理并研究流程。
2. 单击“ 动画”面板顶部的“ 添加动画 ” 。
3. 将动画命名为拒绝订单。

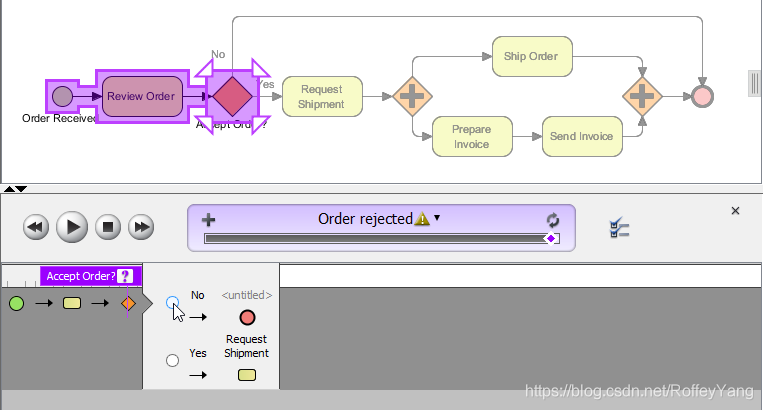

4. 当您按Enter时，将确定部分路径。它在接受订单处停止吗？网关，因为您需要决定采用哪种流出流量。在这种情况下，我们希望对流程进行动画处理以拒绝订单。因此，在“ 动画面板”中选择“ 否 ” 。

1. 如果查看该图，将看到创建的路径和一些灰色的形状（因为它们不是路径的一部分）。
2. 播放并观看动画。
3. 让我们添加另一个动画。再次单击添加动画。命名动画订单接受。
4. 这次，在接受订单时选择是。网关。

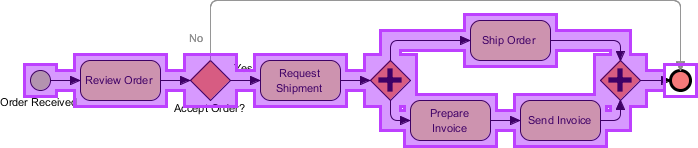

1. 该流程已创建并在图中突出显示。

请注意，使用并行网关会导致分支网关和收敛网关之间产生并行流。

1. 播放并观看动画。

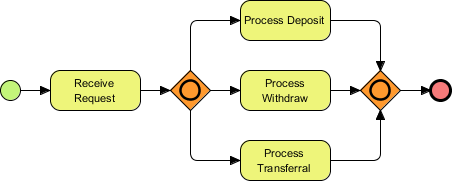

2. 我们还尝试一个涉及包含性网关的过程。打开图案例3-银行并研究该过程。

12.添加一个动画并将其命名为Deposit and transfer。

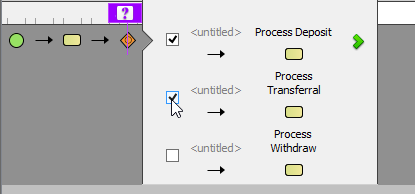

1. 包含网关可用于创建替代路径以及并行路径。可以采用传出路径的所有组合。这就是为什么您可以在此处选择多个流出流的原因。选择流程存款和流程转移的流程。

1. 单击确认按钮以确认您的选择。路径现已完成。
2. 播放并观看动画。

将动画导出到 Web 内容

当您需要在未安装Visual Paradigm的地方展示业务流程时，可以在Web 浏览器  中展示它。在本节中，我们将动画导出到Web内容中以完成此操作。

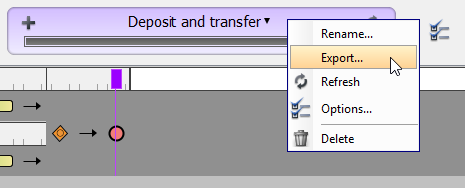

1. 右键单击动画名称旁边，然后从弹出菜单中选择“ 导出… ”。

1. 在“ 导出动画”窗口中，输入.html文件的路径，然后单击“ 确定”。导出的页面将在默认的Web浏览器中自动打开。

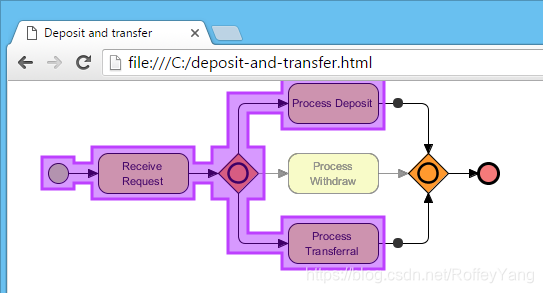

2. 单击页面底部的“ 播放”按钮。在网络浏览器中查看动画。
